Detailinformationen |
|||
| Die Situation: | Neues | Spindeltonner: | USE Gefahr für die Gesundheit |
|---|---|---|---|
| Nummer der Spindeln: | Einzigartig | Typ: | Horizontale |
| Gewicht (T): | 12 T | Tabellengröße (mm): | 800*800 |
| CNC-Steuerungssystem: | GSK, FANUC, MITSUBISHI, KND, Siemens | Anzahl der Achsen: | 3 |
| Tabellenbewegung (X) (mm): | 1800 | Tabellenbewegung (Y) (mm): | 1400 |
| Tabellenbewegung (Z) (mm): | 900 | Positionierungsgenauigkeit (mm): | ±0.008 |
| Wiederholbarkeit (X/Y/Z) (mm): | ±0.005 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | Bei der Prüfung des Fahrzeugs ist der Fahrzeugführer zu informieren, ob das Fahrzeug in Betrieb ist. |
| Leistung des Spindelmotors ((kW): | 15/18.5 | Max. Table Load (Kilogramm): | 2000 kg |
| Min. Zeit für den Werkzeugwechsel: | 5 | Kapazität des Werkzeugmagazines: | 40 |
| Wichtige Verkaufspunkte: | Einfache Bedienung | Gewährleistung: | 1 Jahr |
| Art der Vermarktung: | Heißes Produkt | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Produktbezeichnung: | CNC-Bearbeitungszentrum | Maschinentyp: | Horizontale Maschinenzentren |
| CNC oder nicht: | CNC-System | Dienstleistungen nach dem Verkauf: | 1 Jahre |
| Größe des Arbeitstisches: | 800 800 mm | Präzision: | CNC-Fräsmaschine mit hoher Präzision |
| Reisen auf der X-Achse: | 1800 mm | Y-Achsen-Reise: | 1 400 mm |
| Z-Achsen-Reise: | 900 mm | Maschinengewicht: | 12000 kg |
| Standort des Ausstellungsraums: | Kanada, Vereinigtes Königreich, Italien, Frankreich, Deutschland, Russland, Spanien, Südafrika | Anwendbare Branchen: | Baustoffgeschäfte, Maschinenreparaturwerkstätten, Produktionsanlagen, Bauarbeiten, Energie und Bergb |
| Kernkomponenten: | Andere | ||
Produkt-Beschreibung
Beschreibung des Produkts
Spezifikation
Spezifikation | HMC800S | HMC630S |
Maschinenstruktur | Kreuz-Typ | Kreuz-Typ |
Fahrt auf der X-Achse | 1800 mm | 1000 mm |
Fahrt auf der Y-Achse | 1 400 mm | 750 mm |
Fahrt auf der Z-Achse | 900 mm | 600 mm |
Das Drehmoment des Servomotors der B-Achse (FANUC) | 20 | 15 |
Größe der Tabelle | 800 × 800 mm | 630 × 630 mm |
Tabellenindexierung | 1°×360 | 1°×360 |
T-Schlitze (Nr. / Breite / Tonhöhe) | 5-22-165 | 5-18-122 |
Drehgeschwindigkeit des Tisches | 11.1 Umdrehungen pro Minute | 11.1 Umdrehungen pro Minute |
Ladekapazität | 2000 kg | 1200 kg |
Sperrkraft (35 kg / cm)2) | 5000 kg/m | 4000 kg/m |
Abstand von Spindelmitte zum Tisch | -305-1105 mm | 50 bis 800 mm |
Entfernung zwischen Spindelnase und Tischmitte | 250 bis 1100 mm | 50 bis 650 mm |
Spindelverstärker | BT1 | BT1 |
Drehzahl der Spindel | 6000 Dreh/min | 6000 Dreh/min |
Hauptmotorleistung | 15/18,5 kW | 6000 kW |
X/Y/Z-Achsen-Servomotor (FANUC) | Bis30/Bis40/Bis40 | Bis22/Bis22/Bis22 |
X/Y/Z-Achsen Schneidgeschwindigkeit | 1-8000 mm/min | 1-8000 mm/min |
Schnellzufuhrgeschwindigkeit X/Y/Z-Achse | 24/12/18 m/min | 24/15/24 m/min |
X/Y/Z-Achsen-Schienenart | X/Z: linear/Y: gleitend | X/Z: linear/Y: gleitend |
X/Y/Z-Achsen-Positionierungsgenauigkeit | ± 0,008 mm | ± 0,008 mm |
Genauigkeit der Wiederholung der Positionierung der X/Y/Z-Achse | ± 0,005 mm | ± 0,005 mm |
B-Achsen-Positionsgenauigkeit | ± 10" | ± 10" |

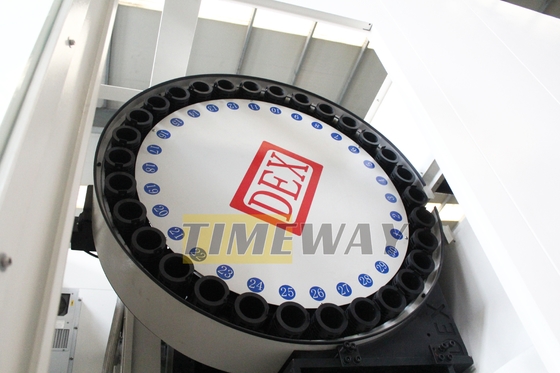

Flugsicherungskapazität (Stil) | 40 (Kette) Werkzeuge | 24 (Disc) |
Zeit für den Werkzeugwechsel (Werkzeug zu Werkzeug) | 5 Sekunden | 5 Sekunden |
Max. Werkzeuggewicht | 20 kg | 18 kg |
Max. Werkzeugdurchmesser | Φ125/Φ230 mm | Φ112/Φ200 mm |
Max. Werkzeuglänge | 300 mm | 300 mm |
Stromversorgung | 50kva | 40kva |
Luftdruck erfordern | 8 kg/cm2 | 8 kg/cm2 |
Maschinengewicht | 12000 kg | 8000 kg |
Gesamtgröße (LxWxH) | 6200 × 4800 × 3800 mm | 4285 × 3120 × 3280 mm |
Hauptkonfiguration und Zubehör:
1. Harz-Sandguss;
2. X, Y, Z Schienen übernimmt importierte lineare Führung, Y-Achse übernimmt Dämpfung - Kunststoff gleitende Führung Schiene Paar für HMC630S, HMC800S;
3. X-, Y- und Z-Schienen haben eine aus Edelstahl gefertigte Teleskopabdeckung;
4. Standard mit Gürtelspindel;
5. Luftzylinder der taiwanischen Produktion;
6. Taiwan ATC, Scheiben- und Kettenart sind optional erhältlich;
7. Importlager für Schrauben;
8. Importkopplungen;
9. Hauptbestandsausgleichssystem haben Stickstoff-Balance-System oder hydraulische Balance-System als Option;
10. NC-Rotationsarbeitstisch (Achse B);
11. Arbeitsleuchte;
12. Pilotleuchte;
13. USB- und LAN-Schnittstelle;
14. manueller Pulsgenerator (MPG);
15Zentralisiertes automatisches Schmiersystem.
16- Kühlsystem.
17. Wärmetauscher für das elektrische Schrank;
18. Ebenenblöcke und Schrauben;
19. Werkzeugkasten und Werkzeuge;
20. CNC-Steuerung: KND, GSK, HNC (China); SIEMENS, FANUC,
MITSUBISHI, FAGOR und so weiter.
2. X, Y, Z Schienen übernimmt importierte lineare Führung, Y-Achse übernimmt Dämpfung - Kunststoff gleitende Führung Schiene Paar für HMC630S, HMC800S;
3. X-, Y- und Z-Schienen haben eine aus Edelstahl gefertigte Teleskopabdeckung;
4. Standard mit Gürtelspindel;
5. Luftzylinder der taiwanischen Produktion;
6. Taiwan ATC, Scheiben- und Kettenart sind optional erhältlich;
7. Importlager für Schrauben;
8. Importkopplungen;
9. Hauptbestandsausgleichssystem haben Stickstoff-Balance-System oder hydraulische Balance-System als Option;
10. NC-Rotationsarbeitstisch (Achse B);
11. Arbeitsleuchte;
12. Pilotleuchte;
13. USB- und LAN-Schnittstelle;
14. manueller Pulsgenerator (MPG);
15Zentralisiertes automatisches Schmiersystem.
16- Kühlsystem.
17. Wärmetauscher für das elektrische Schrank;
18. Ebenenblöcke und Schrauben;
19. Werkzeugkasten und Werkzeuge;
20. CNC-Steuerung: KND, GSK, HNC (China); SIEMENS, FANUC,
MITSUBISHI, FAGOR und so weiter.
Zusätzliche Ausrüstung:
1. Reduktor ZF oder BF;
2. Kreisförmige Kühlmitteldüse;
3. Kühlmittel durch Spindel (CTS);
4. Spindelölkühler;
5. Klimaanlage (A/C) für den elektrischen Schrank;
6. Automatisches System zur Messung der Werkzeuglänge
7. Automatische Werkstückmesssysteme;
8Optional mit Sprial- und Kettenchipförderer.
2. Kreisförmige Kühlmitteldüse;
3. Kühlmittel durch Spindel (CTS);
4. Spindelölkühler;
5. Klimaanlage (A/C) für den elektrischen Schrank;
6. Automatisches System zur Messung der Werkzeuglänge
7. Automatische Werkstückmesssysteme;
8Optional mit Sprial- und Kettenchipförderer.
