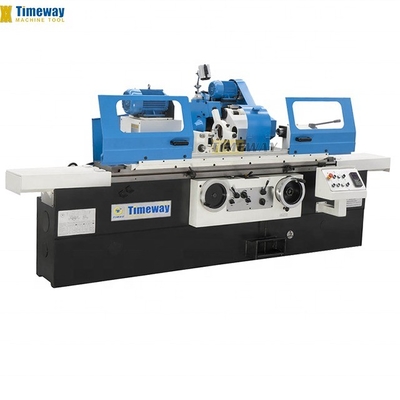

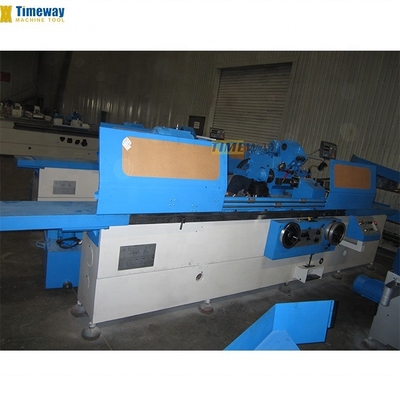

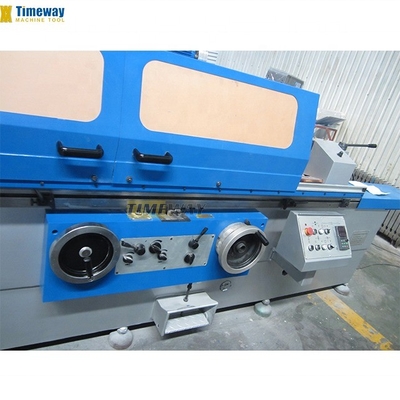

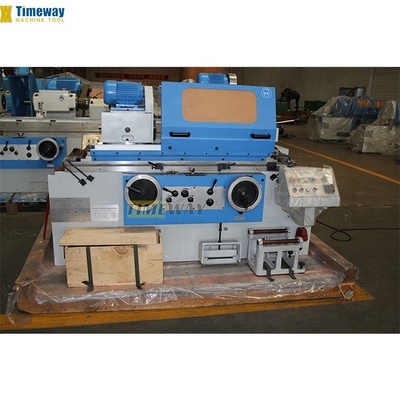

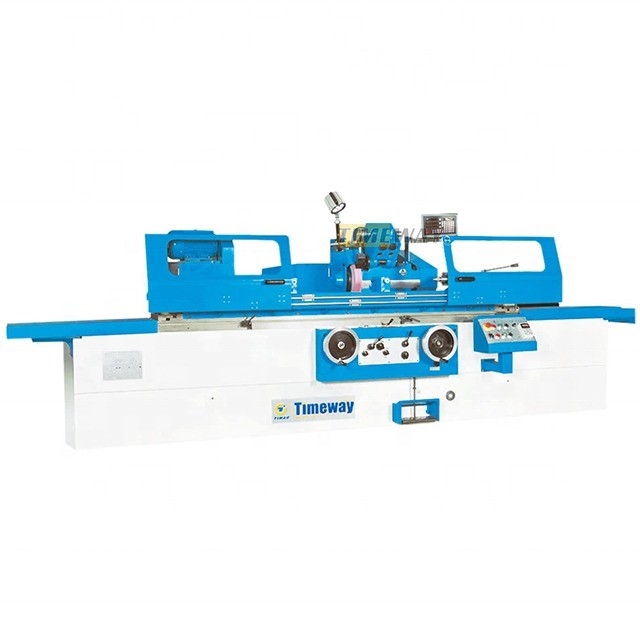

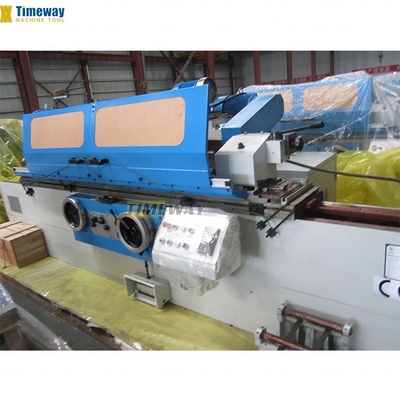

Direkt verkaufen Zylindrische Schleifmaschine mit Max. Gewicht von 150kg und Max. Länge von 1000mm
Produktdetails:
| Herkunftsort: | Schanghai |
| Markenname: | TIMEWAY |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $15,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Schleifdurchmesser (Außen) (mm): | 320 | Schleifdurchmesser (innere) (mm): | 8 |
|---|---|---|---|
| Max. Länge des Werkstücks (mm): | 1000 | Max. Weight des Werkstückes (Kilogramm): | 150 |
| Mittelhöhe (Millimeter): | 180 | Rad-Größe (Millimeter): | 400X50X203 |
| Geschwindigkeit des Rades (umdreh/min): | 1670 | Jahr: | Neues |
| Spannung: | 220 V/380 V | Gewicht (Kg): | 38000 |
| Leistung (kW): | 5.5 | Wichtige Verkaufspunkte: | Hohe Präzision |
| Gewährleistung: | 1 Jahr | Standort des Ausstellungsraums: | Kenia, Spanien, USA, Ukraine |
| Anwendbare Branchen: | Herstellungsbetriebe, Maschinenreparaturbetriebe | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Kernkomponenten: | Maschine, PLC |
| Die Situation: | Neues | CNC oder nicht: | Normal |
| Abstand zwischen Mitten: | 1000 mm | Mittelhöhe: | 180 Millimeter |
| Drehwinkel: | 90 | Dia. Boden (O.D.): | 8 bis 320 mm |
| Zentrale Verjüngung: | MT4 | Spindelgeschwindigkeit: | 25 bis 220 U/min |
| Geschwindigkeit der Radspindel: | 1670 Umdrehungen pro Minute | Schnelle Fahrt mit dem Radkopf: | 50 mm |
| Max. Reise: | 205 Millimeter | Peripherische Geschwindigkeit: | 35 m/s |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
*Der zylindrische Schleifmaschine der G-Serie eignet sich zum Schleifen von äußeren zylindrischen und konischen Oberflächen.Der universelle zylindrische Schleifmaschine der UG-Serie eignet sich zum Schleifen von äußeren und inneren zylindrischen und konischen Oberflächen.
*Bei der UG-Serie kann der Arbeitskopf in jeder Position innerhalb seiner Uhrzeigersrichtung um 90° gedreht werden, so daß er für die Schleifmaschine oder die äußere konische Oberfläche geeignet sein kann.
*Bei der zylindrischen Schleifmaschine der UG-Serie ist eine innere Schleifvorrichtung, eine innere Schleifvorrichtung
Die Spindel wird durch ein präzises Rolllager getragen.
*Die Arbeitskopfspindel, die Radkopfspindel, die innere Schleifspindel, die Kühlmittelpumpe, die hydrodynamische
und die hydrostatische Ölpumpe werden von separaten Motoren angetrieben.
*Jedes bewegliche Teil der Maschine hat eine elektrische, hydraulische und mechanische Verriegelungsstruktur.Alle Steuerhebel sind zentralisiert in Panel machen Betrieb einfach.
*Der Radschleifer kann auf dem Schwanzstock montiert werden.
*Bei der UG-Serie kann der Arbeitskopf in jeder Position innerhalb seiner Uhrzeigersrichtung um 90° gedreht werden, so daß er für die Schleifmaschine oder die äußere konische Oberfläche geeignet sein kann.
*Bei der zylindrischen Schleifmaschine der UG-Serie ist eine innere Schleifvorrichtung, eine innere Schleifvorrichtung
Die Spindel wird durch ein präzises Rolllager getragen.
*Die Arbeitskopfspindel, die Radkopfspindel, die innere Schleifspindel, die Kühlmittelpumpe, die hydrodynamische
und die hydrostatische Ölpumpe werden von separaten Motoren angetrieben.
*Jedes bewegliche Teil der Maschine hat eine elektrische, hydraulische und mechanische Verriegelungsstruktur.Alle Steuerhebel sind zentralisiert in Panel machen Betrieb einfach.
*Der Radschleifer kann auf dem Schwanzstock montiert werden.
Spezifikationen | Einheit | UG-320 | UG-400 |
Gesamtkapazität | |||
Abstand zwischen den Zentren | mm | 1000/1500/2000/3000 | 1000/1500 |
Mittelhöhe | mm | 180 | 220 |
Dia. Boden (O.D.) | mm | 8 bis 320 | 15 bis 400 |
Boden (I.D.) | mm | 30 bis 100 | 16 bis 125 |
Höchstlänge des Bodens (O.D.) | mm | 1000/1500/2000/3000 | 1000/1500 |
Höchstlänge des Bodens (I.D.) | mm | 125 | 125 |
Max. Gewicht des Werkstücks | Weigerung | 150 | 150 |
Arbeiter | |||
Drehwinkel | - Nein. | +90° | 90° |
Zentrale Verjüngung | - | MT4 | MT4 |
Drehzahl der Spindel | Umdrehungen pro Minute | 25-220 (Schrittlos) | 18/37/74/155 |
Radkopf | |||
Drehzahl der Radspindel | Umdrehungen pro Minute | 1670 | 1360 |
Schnelle Fahrt mit dem Radkopf | mm | 50 | 50 |
Max. Reisen | mm | 246 | 310 |
Drehwinkel | - Nein. | ± 30° | ± 30° |
Handzufuhr pro Umdrehung (raue/feine) | mm | Zwei auf null.5 | |
Handfütterung pro.g. (roh/fein) | mm | 0.01/0.0025 | |
Größe des Rades (ODxWxID) | mm | 400x50x203 | Max. 500x50x203; Min: 380x50x203 |
Peripherische Geschwindigkeit | m/s | 35 | 28 bis 35 |
Innere Schleifvorrichtung | |||
Drehzahl der Spindel | Umdrehungen pro Minute | 10000/15000 | 10000/20000 |
Größe des Rades (ODxWxID) | mm | Max: 50x25x13, Min: 17x20x6 | Max: 80x32x20, Min: 15x16x5 |
Tabelle | |||
Handzufuhr pro Umdrehung | mm | 6 | |
Maximaler Drehwinkel des Tisches (CW) | - Nein. | 3°/3°/2°/2° | 3° |
Maximaler Drehwinkel des Tisches (CCW) | - Nein. | 7°/6°/5°/3° | 7°/6° |
Längsgeschwindigkeitsbereich der Tabelle | m/min | 0.1-4 | 0.1-4 |
Hinterhalt | |||
Zentrale Verjüngung | - | MT4 | MT4 |
Flügelreisen | mm | 30 | 30 |
Andere | |||
Kraft des Radkopfmotors | kW | 5.5 | |
Leistung des inneren Schleifmotors | kW | 1.1 | |
Motorleistung des Arbeitskopfes | kW | 1.5 | |
Bruttogewicht | T | 3.8/4.8/6.2/7.8 | 4.8/5.5 |
Abmessungen der Verpackung (LxWxH) | cm | 322/422/540/739 x 200 x 205 | 353/447x195x196 |
Messplatte für die Brücke Offene RuhezeitRäderflansche mit einer Breite von mehr als 20 mm Ausgleichsschiene Schleifrad Kühlmittelbehälter Zentrum ausgelöst Fahrhund mit einer Breite von nicht mehr als 20 mm Arbeitsleuchte Inneres Schleifgerät (UG) 3-Kiefer-Schlagzeug (UG) Verlängerungsschacht (UG) Inneres Schleifrad (UG) Vollständige Werkzeugmenge Ausgleichskeil Betriebsanleitung (englische Ausgabe) | Ausgleichsstand Digitale Ablesung Nähe, stetige Ruhe Endradschleifer Radius-Raderdresser, Zentrale Schleifanlage (G) Magnetische Trennmaschine Papierfilter |
Das einteilige Bett besteht aus hochwertigem Gusseisen, die Schienenoberfläche ist gehärtet und präzise geschliffen, hohe Stabilität und hohe Steifigkeit.Die gut gestaltete Struktur sorgt für eine ausgezeichnete Verarbeitungsfähigkeit.
Die Basistabelle ist mit TF-Material geschliffen und manuell mit hoher Präzision geschraubt; der Radkopf ist mit V-Flachschienen mit Liner-Roller, hoher Präzision und geringer Reibung.
Die Basistabelle ist mit TF-Material geschliffen und manuell mit hoher Präzision geschraubt; der Radkopf ist mit V-Flachschienen mit Liner-Roller, hoher Präzision und geringer Reibung.
Komplett mit abnehmbarer inneren Schleifvorrichtung.
Warum Sie uns wählen
F: Warum haben Sie sich für TIMEWAY MACHINE entschieden?
A: 1. Hohe Qualität zu günstigen Preisen;
2. Professionelles F&E-Team und 25 Jahre Exporterfahrung;
3. Exportiert in mehr als 60 Länder;
4. CE- und ISO-Zertifikate;
5. 24-Stunden-Online-Dienstleistung (Skype, WhatsApp, Wechat, Trademanager);
6. 12 Monate Qualitätsgarantie;
7. Ausländische Ingenieure zur Problemlösung;
F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?
A: Ja, wir haben eine sehr strenge Qualitätskontrollabteilung eingerichtet, um gute Qualität zu gewährleisten.
F: Was ist die MOQ?
A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)
F: Was ist mit den Zahlungsbedingungen?
A: (1) T/T mit 30% Vorauszahlung und 70% Rückzahlung vor Versand;
(2) Unwiderrufliche LC bei Sicht;
(3) Western Union, MoneyGram usw.
F: Wie wäre es mit der Garantie?
A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
A: 1. Hohe Qualität zu günstigen Preisen;
2. Professionelles F&E-Team und 25 Jahre Exporterfahrung;
3. Exportiert in mehr als 60 Länder;
4. CE- und ISO-Zertifikate;
5. 24-Stunden-Online-Dienstleistung (Skype, WhatsApp, Wechat, Trademanager);
6. 12 Monate Qualitätsgarantie;
7. Ausländische Ingenieure zur Problemlösung;
F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?
A: Ja, wir haben eine sehr strenge Qualitätskontrollabteilung eingerichtet, um gute Qualität zu gewährleisten.
F: Was ist die MOQ?
A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)
F: Was ist mit den Zahlungsbedingungen?
A: (1) T/T mit 30% Vorauszahlung und 70% Rückzahlung vor Versand;
(2) Unwiderrufliche LC bei Sicht;
(3) Western Union, MoneyGram usw.
F: Wie wäre es mit der Garantie?
A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
