Horizontale CNC-Fräsmaschine für die Herstellung von Metallkomponenten
Produktdetails:
| Herkunftsort: | Hubei, China |
| Markenname: | Timeway |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $24,560.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Die Situation: | Neues | Spindeltonner: | USE Gefahr für die Gesundheit |
|---|---|---|---|
| Nummer der Spindeln: | Einzigartig | Typ: | Horizontale |
| Abmessungen (L*W*H): | 3500*2900*3280 | Gewicht (T): | 18 t |
| Tabellengröße (mm): | 500*500 | CNC-Steuerungssystem: | FANUC |
| Anzahl der Achsen: | 3 | Tabellenbewegung (X) (mm): | 1400 mm |
| Tabellenbewegung (Y) (mm): | 1000 mm | Tabellenbewegung (Z) (mm): | 500 MM |
| Positionierungsgenauigkeit (mm): | 0,012 | Wiederholbarkeit (X/Y/Z) (mm): | 0,008 |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 0 - 6000 r.p.m | Leistung des Spindelmotors ((kW): | 25 |
| Max. Table Load (Kilogramm): | 600 kg | Vorschubgeschwindigkeit (mm/min): | 20000 - 50000 mm/min |
| Min. Zeit für den Werkzeugwechsel: | 3 | Kapazität des Werkzeugmagazines: | 12, 24 |
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Gewährleistung: | 1 Jahr |
| Spannung: | 380V 50HZ /220V 60HZ | Art der Vermarktung: | Warmes Produkt 2021 |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Produktbezeichnung: | Dreiachsige vertikale CNC-Bearbeitungszentrale |
| Maschinentyp: | VMC-CNC-Fräsmaschine | Anwendung: | Metallbearbeitungszentrum |
| Verarbeitung: | Vertikalfräsmaschine für Metall | Schlüsselwörter: | VMC-Maschinenzentrum |
| Art der Ware: | Maschine mit 3 Achsen | Präzision: | Hohe Präzisionsbearbeitungs-Mitte |
| Funktion: | Verarbeitung von Metallen | Steuerungssystem: | SIEMENS GSK FANUC (optional) |
| Eigenschaften: | Hohe Präzision Wirtschaftlichkeit | Anwendbare Branchen: | Baumaterialwerkstätten, Maschinenreparaturwerkstätten, Produktionsbetriebe, Bauwerke |
| Standort des Ausstellungsraums: | Ägypten, Türkei, Italien, Vietnam, Philippinen, Brasilien, Peru, Saudi-Arabien, Pakistan, Mexiko, Ru | Kernkomponenten: | Motor |
| Schnelle Zufuhrgeschwindigkeit ((m/min): | 45 | Hafen: | Hafen von China |
Produkt-Beschreibung
Beschreibung der Produkte

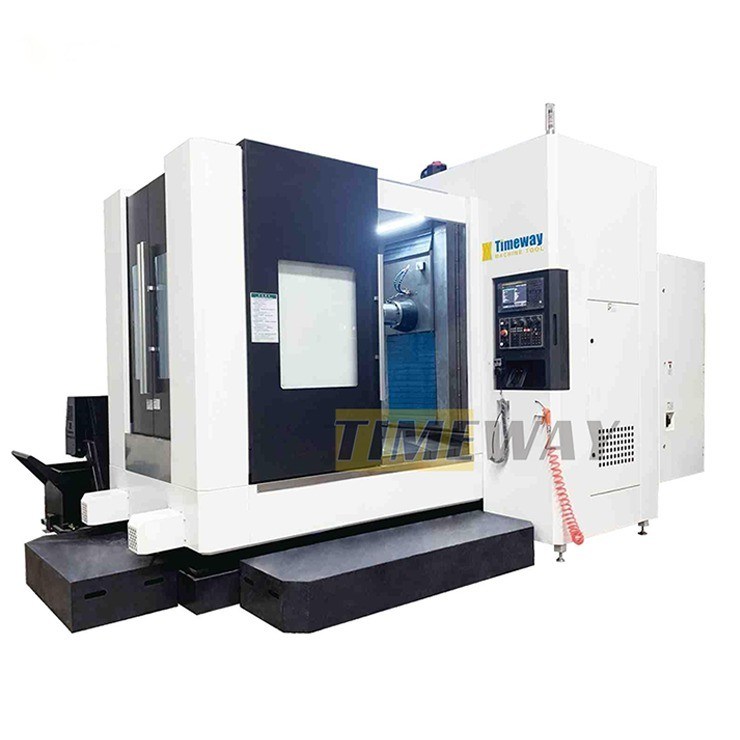

CNC Horizontale Bearbeitungszentrum
Spezifikation | Einheit | HMC500APC | HMC630APC | HMC800APC |
Maschinenstruktur | - | Positiver T-Typ | Positiver T-Typ | Positiver T-Typ |
Fahrt auf der X-Achse | mm | 800 | 1100 | 1600 |
Fahrt auf der Y-Achse | mm | 800 | 800 | 1000 |
Fahrt auf der Z-Achse | mm | 800 | 1100 | 1100 |
Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit des Geräts zu berücksichtigen. | - | Bis12 | Bis22 | Bis22 |
Größe der Tabelle | mm | 500x500 | 630 x 630 | 800 x 800 |

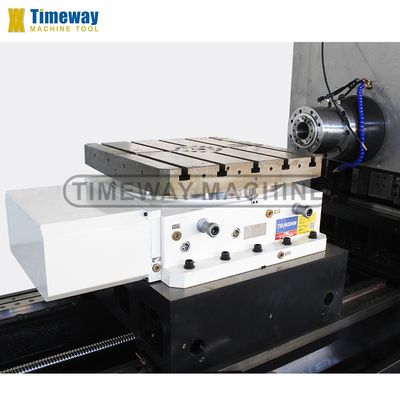

Tabellenindexierung | - Nein. | 1°x360 | 1° x 360 | 1° x 360 |
T-Schlitze (Nr. / Breite / Tonhöhe) | - | 5-18-100 | 5-18-100 | 6-22-125 |
Drehgeschwindigkeit des Tisches | Umdrehungen pro Minute | 16.6 | 16.6 | 11.1 |
Ladekapazität | Weigerung | 800 | 1500 | 2500 |
Verriegelungskraft ((35 kg/cm2) | Gewicht | 5000 | 5000 | 5000 |
Abstand von Spindelmitte zum Tisch | mm | 50 bis 850 | 50 bis 850 | 0-1180 |
Entfernung zwischen Spindelnase und Tischmitte | mm | 125 bis 925 | 125-1225 | 180 bis 180 |
Spindelverstärker | - | USE Gewerbewirtschaft | USE Gefahr für die Gesundheit | USE Gefahr für die Gesundheit |

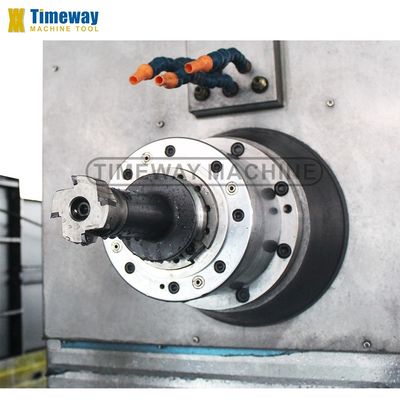

Drehzahl der Spindel | Umdrehungen pro Minute | 8000 | 6000 | 6000 |
X/Y/Z-Achsen-Servomotor (FANUC) | - | Bis30/Bis30/Bis30 | Bis30/Bis30/Bis30 | Bis40/Bis40/Bis40 |
X/Y/Z-Achsen Schneidgeschwindigkeit | mm/min | 1-8000 | 1-8000 | 1-8000 |
Schnellzufuhrgeschwindigkeit X/Y/Z-Achse | m/min | 24/24/24 | 24/24/24 | 24/12/18 |

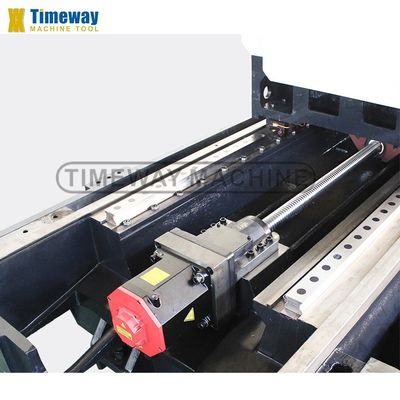

X/Y/Z-Achsen-Schienenart | - | Linear | X/Z:Linear; Y: gleitend | X/Z:Linear; Y: gleitend |
X/Y/Z-Achsen-Positionierungsgenauigkeit | mm | 0.008 | 0.008 | 0.008 |
Genauigkeit der Neupositionierung der X/Y/Z-Achse | mm | 0.005 | 0.005 | 0.005 |
B-Achsen-Positionsgenauigkeit | "" | 10' | 10' | 10' |

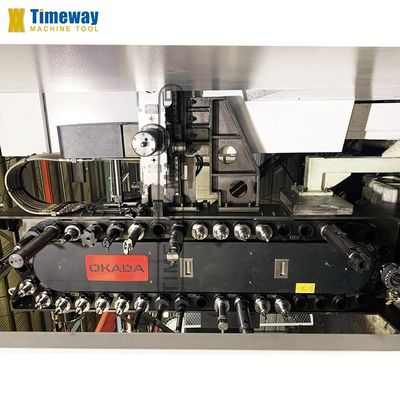

Flugsicherungskapazität (Stil) | Werkzeuge | 24 (Disc) | 24 (Disc) | 40 (Kette) |
Zeit für den Werkzeugwechsel (Werkzeug zu Werkzeug) | Sekunde | 2.7 | 5 | 5 |
Max. Werkzeuggewicht | Weigerung | 8 | 18 | 20 |
Max. Werkzeugdurchmesser | mm | 78/125 | 112/200 | 125/230 |
Max. Werkzeuglänge | mm | 300 | 300 | 300 |
Stromversorgung | Qualität | 30 | 40 | 50 |
Luftdruck erfordern | in kg/cm2 | 8 | 8 | 8 |
Maschinengewicht | Weigerung | 9500 | 12000 | 12000 |
Maschinendimensionen (LxWxH) | mm | 3800x3200x3280 | 4860 × 3600 × 3460 | 6200 × 4800 × 3800 |

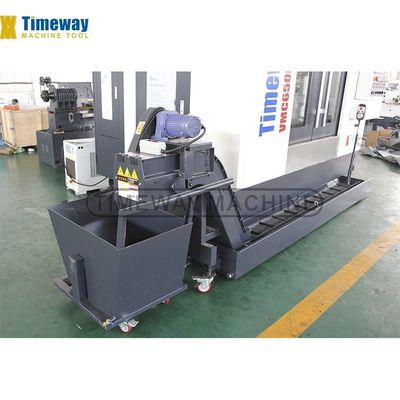

· SIEMENS 808D-Steuerung ·Manueller Pulsgenerator (MPG) · USB- und LAN-Schnittstelle · Arbeitsleuchte · Pilotlampe · Kühlsystem · Automatisches Schmiersystem · Ausgleichswinkel und Schrauben · NC-Rotationstisch · Wärmetauscher · Werkzeug- und Werkzeugbox · Bedienungsanleitung ((Englisch) | · Reduktor ZF oder BF · Kreisförmige Kühlmitteldüse · Kühlmittel durch Spindel (CTS) · Spindelölkühler · Klimaanlage für elektrische Schränke · Automatisches System zur Messung der Werkzeuglänge · Automatisches Werkstückmesssystem · Splitterförderer (optional: Sprielarten/Kettenarten) |
Warum Sie uns wählen
F: Warum haben Sie sich für TIMEWAY MACHINE entschieden?
A: 1. Hohe Qualität zu günstigen Preisen;
2. Professionelles F&E-Team und 25 Jahre Exporterfahrung;
3. Exportiert in mehr als 60 Länder;
4. CE- und ISO-Zertifikate;
5. 24-Stunden-Online-Dienstleistung (Skype, WhatsApp, Wechat, Trademanager);
6. 12 Monate Qualitätsgarantie;
7. Ausländische Ingenieure zur Problemlösung;
F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?
A: Ja, wir haben eine sehr strenge Qualitätskontrollabteilung eingerichtet, um gute Qualität zu gewährleisten.
F: Was ist die MOQ?
A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)
F: Was ist mit den Zahlungsbedingungen?
A: (1) T/T mit 30% Vorauszahlung und 70% Rückzahlung vor Versand;
(2) Unwiderrufliche LC bei Sicht;
(3) Western Union, MoneyGram usw.
F: Wie wäre es mit der Garantie?
A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
