1550x1300x1400mm Hochpräzisionszentralen Schleifmaschine für die Produktionslinie
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Zertifizierung: | CE |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $19,999.00/sets 1-4 sets |
| Verpackung Informationen: | Holzgehäuse |
| Versorgungsmaterial-Fähigkeit: | 300 Satz/Sätze pro Monat |
|
Detailinformationen |
|||
| Typ: | Zentrumlose Schleifmaschine | CNC oder nicht: | Normal |
|---|---|---|---|
| Die Situation: | Neues | Spannung: | 380 V |
| Abmessungen (L*W*H): | 1550x1300x1400 mm | Gewährleistung: | 1 Jahr |
| Dienstleistungen nach dem Verkauf: | Onlineunterstützung | Zentrumlose Schleifmaschine mit hoher Präzision: | Zentrumlose Schleifmaschine mit hoher Präzision |
| Max. Grinding Diameter: | 40 mm | Macht: | 7.5 kW |
| Gewicht: | 2000 kg | Hafen: | Hafen von China |
Produkt-Beschreibung

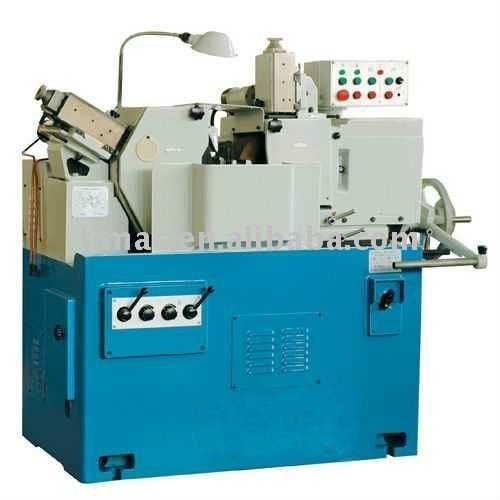

Zentrumlose Schleifmaschine mit hoher Präzision
- Das ist nicht nötig.
1Die Anordnung der Maschine besteht darin, daß der Schleifkopf fest und der Reglerkopf beweglich ist.
2Die Spindel des Schleifrads ist auf mehreren langsegmentierten hydrodynamischen Ölfolienlagern gestützt und ist in einer Frequenzleiterkonstruktion ausgelegt.
3Die Reglerradspindel ist auf konischen Schiebelagern mit 1:30-Kopfläche gestützt und ebenfalls in Freischaltkonstruktion ausgelegt.
4Die Regulierungsrolle wird auf der Rollenleitung der Nadelstütze gestützt, und eine Differenzschraube wird zur Bewegung des Futters verwendet.
5. Der Wechselstromfrequenzwandler wird zur unendlichen Änderung der Regelschnellgeschwindigkeit verwendet.
6Die Maschine ist mit dem Schnittmechanismus ausgestattet.
Anwendungen:
Die mit hoher Präzision hergestellte zentrallose Schleifmaschine wird hauptsächlich zum Durchschleifschleifen von zylindrischen Oberflächen von Ring- und Wellenbauteilen sowie zum Schleifschleifen verschiedener Stufen,mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm.
Spezifikationen | Gewichtung | |
Schleifdurchmesser | Durch Futtermittelmahlen | 2 bis 40 mm |
Schleifmaschinen | 7 bis 40 mm | |
Max. Schleiflänge bei Standardarbeitsruhe | Durch Futtermittelmahlen | 140 mm |
Schleifmaschinen | 120 mm | |
Spezifikationen des Schleifrads | PSA350x125x127mm | |
Spezifikationen für das Reglerrad | PSA250x125x127mm | |
Drehzahl des Schleifrads | 1870 r/min | |
Regelung der Radgeschwindigkeit | 10 ~ 180 r/min (Schrittlos) | |
Drehwinkel des Reglerrads | in vertikaler Ebene | -2° bis +4° |
in der horizontalen Ebene | 0°~+3° | |
Futtermenge pro Abteilung des Futterhandrads | 00,002 mm | |
Futtermenge pro Abteilung der Kleidung | 0.01 mm | |
Höhe der Mittellinien von zwei Rädern bis zum Boden der Arbeitsruhe | 190 mm | |
Höhe der Mittellinien von zwei Rädern zum Boden | 985 mm | |
Gesamtleistung | 7.5 kW | |
Leistung des Schleifradmotors | 1.5 kW | |
Leistung des Regelmotors | 3N~50HZ 380V | |
Gesamtmaße (LxWxH) | 1550x1300x1400 mm | |
Maschinengewicht (ca.) | 2000 kg | |
Schleifgenauigkeit | Rundheit | 00,002 mm |
Zylinderform | 00,003 mm | |
Oberflächenrauheit | 0.32um | |
