12-Achsen-Camless Universal CNC-Wicklungsfederformmaschine mit Drahtdrehung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $200,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse |
| Versorgungsmaterial-Fähigkeit: | 500 Stück/Stück pro Jahr |
|
Detailinformationen |
|||
| Dienstleistungen nach dem Verkauf: | Ingenieure für die Auslandservice von Maschinen | Farbe: | Anpassbar |
|---|---|---|---|
| Achsenzahl: | 12 Achsen | Draht-Größen-Strecke: | 3 bis 8 mm |
| Max. Außendurchmesser: | 120 mm | Max. Längen der Drahtzufuhr: | Unbegrenzt |
| Höchstgeschwindigkeit der WLAN-Zufuhr: | 100 m/min | Maschinenabmessung: | 3600*2050*2300 mm |
| Maschinengewicht: | 10 000 kg | Spannung: | 380 V/50 Hz |
| Kontrolltyp: | CNC-System aus Taiwan | Hafen: | Hafen von China |
Produkt-Beschreibung

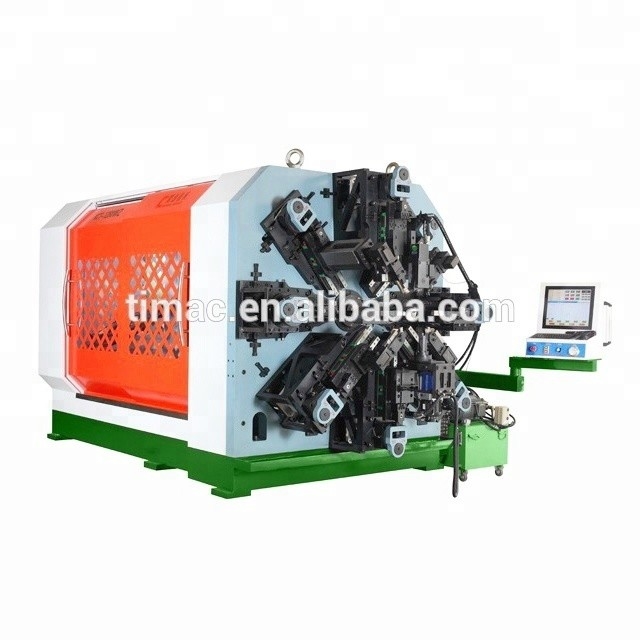

12 Achsen-Camless-CNC-Universal-Springformmaschine für Spulen
USPK1280A
Technischer Parameter
Modell | USPK1280A |
Anzahl der Achsen | 12 Achse |
Größenbereich des Drahtes | φ3,0 bis 8,0 mm |
Maximaler Außendurchmesser | φ120 mm |
Maximale Fütterungslänge | Unbegrenzt |
Schnelligkeit der Drahtzufuhr | 100 m/min |
Frühjahrs-Idindex | 4 |
Fütterungsrollenpaare | 4 Paare |
Servomotor zur Zuführung von Draht | 15.0kw |
Servomotor für den Quill-Teil | 2.0kw |
Teil eines Servomotors zur Drehzahl von Drähten | 7.5 kW |
Formen und Schneiden von Servomotoren | 4.4kwx8 |
Teil eines Spinner-Servomotors | 2.0kw |
Abmessung (LxWxH) | 3600x2050x2300 mm |
Gewicht der Maschine | 10 000 kg |
Leistung AC | 3-380 V 50 Hz |
Leistung und Merkmal
- USPK1280A 12 Achsen kamellos CNC vielseitige Feder Drehformmaschine, ist eine neue Art von multifunktionalen kamellosen Federmaschine Serie,ist für Kaichuamg Spring Machinery unabhängige FuE und Produktion und Vermarktung einer 12-Achsen-Kammellosen-Gürtel-Leitung NC-Universal-Federwicklermaschine, die Standardleitungsgröße beträgt 3,0 bis 8,0 mm (zu Ölgehärtetem Draht als Referenz) und eignet sich hauptsächlich für die Herstellung verschiedener Präzisionskompressionsfedern, Spannfeder, Torsionsfedern,Schaltfläche, Turmfeder, flache Drahtfedern, speziell geformte Federfederdrahtgussprodukte.
- USPK1280A 12-Achsen-CNC-Werkzeug für die Verarbeitung von Schrauben und Schrauben, aus Taiwan, mit Windows 7-Betriebssystem und aus Japan importiertem Yaskawa-Servomotor,Einzigartiges Design ohne Cam- und Rockerarm, Turm mit acht Satzen Servomotorsteuerung, die acht Werkzeugachsen, Drahtzufuhr einer Welle, rotierende Kernachse, Leitungswelle und eine Wickel einer Welle.
- Das System besteht aus einem Kurbelverbindungsstab, einem Draht- und Drahtübertragungssystem, einem Drahtgerichtungssystem und einem Drehkernsystem usw.
- USPK1280A Kamellose Federmaschine kann mit hydraulischen Schere Schneidegerät ausgestattet werden, der Lärm ist klein, der Mandel und die Maschine Schaden ist Null.
- Gleichzeitig erhöht es auch den Bearbeitungsbereich der Feder, die Formgenauigkeit und die Geschwindigkeit der Maschine erheblich, und die Formleistung ist stabil.
Andere Federmaschine (Universal-Federmaschine)
SPK-45 SPK-30
US-amerikanischePK-540 USPK-25

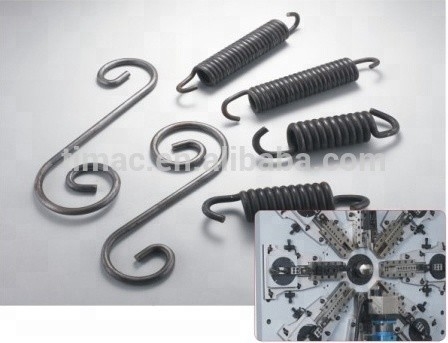

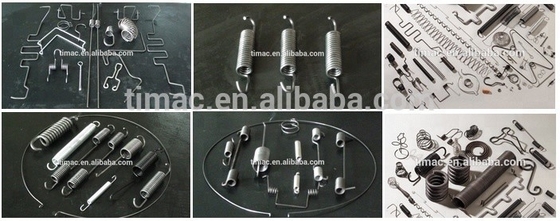

Werkstücksprobe

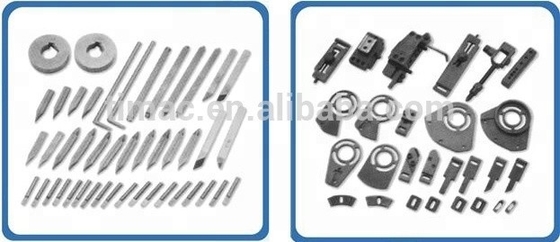

Federwerkzeug

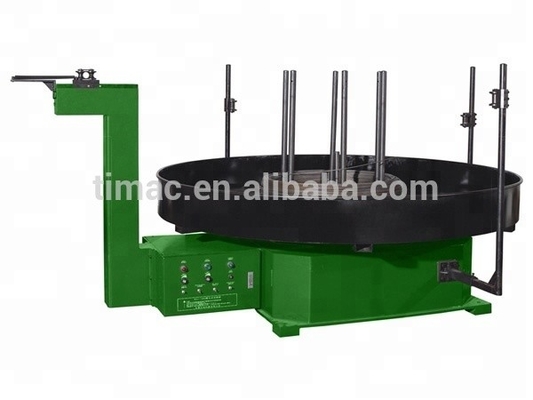

Automatische Drahtfüttermaschine
Modell | FWA-100 | FWA-200 | FWA-400 | FWA-1000 |
Maximale Lastkapazität | 100 kg | 200 kg | 400 kg | 1000 kg |
Höchstgeschwindigkeit der Tabelle | 150 Rpm | 70 Rpm | 58 Umdrehungen pro Minute | 50 Rpm |
Durchmesser des Tisches | 650 mm | 850 mm | 1300 mm | 2000 mm |
Motor | 180 W | 400 W | 2.2kw | 4.0kw |
Leistung AC | 220v 50HZ | 220v 50HZ | 220V 50HZ | 3-380 V 50 Hz |
Abmessungen ((LxWxH) | 650x650x750 mm | 800x850x800mm | 2000x850x900 mm | 2900x2200x1305 mm |
Gewicht | 60 kg | 100 kg | 150 kg | 1000 kg |
FWA-1000 FWA-100
FWA-400 FWA-200

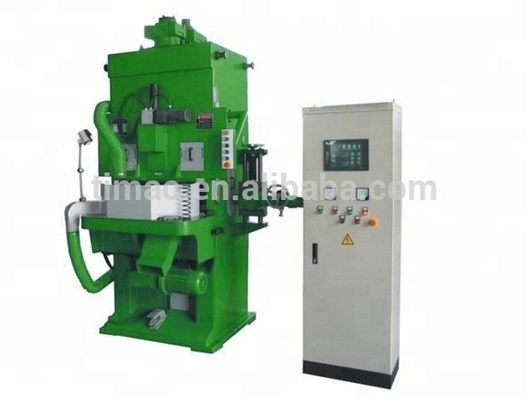

Federschleifmaschine
MTH-180 MTH-250 MTH-380
