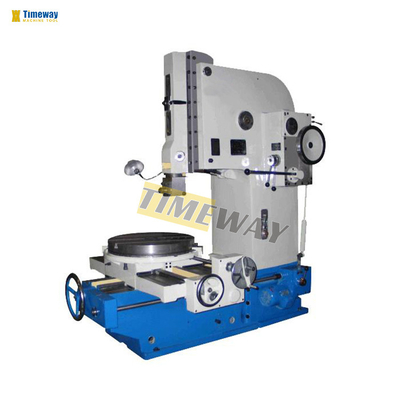

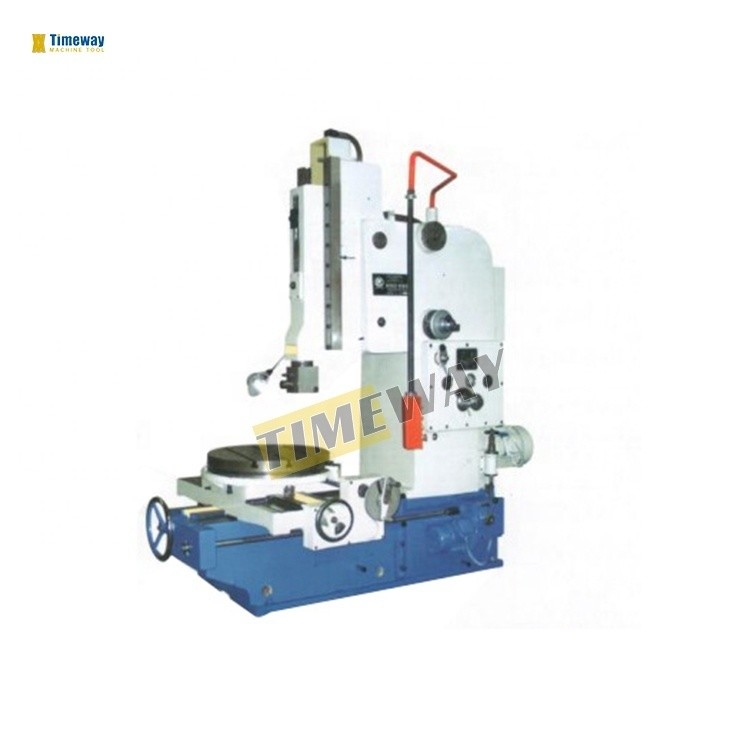

Max. Schlittenlänge 200/320/400 mm Vertikal Schlittenmaschine für eine höhere Leistung
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Zertifizierung: | ISO, CE |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $45,000.00/sets 1-1 sets |
| Verpackung Informationen: | Holzgehäuse oder Palette (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 100 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Die Situation: | Neues | Video-Ausgangsinspektion: | Bereitgestellt |
|---|---|---|---|
| Maschinenprüfbericht: | Bereitgestellt | Art der Vermarktung: | Neues Produkt 2020 |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Kernkomponenten: | Maschine, Lager, Getriebe, Motor, Gang |
| Spannung: | Auf Wunsch des Käufers | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis | Leistung (kW): | 3 |
| Anwendbare Branchen: | Baumaterialgeschäfte, Produktionsbetriebe, Maschinenreparaturbetriebe, Restaurant, Einzelhandel, Leb | Standort des Ausstellungsraums: | Kanada, Vereinigtes Königreich, USA, Italien, Brasilien, Peru, Pakistan, Russland, Chile, VAE, Südaf |
| Gewicht (Kg): | 2500 KG | Dienstleistungen nach dem Verkauf: | Ingenieure für die Auslandservice von Maschinen |
| Slotter: | Nutmaschine | Macht: | 3 kW |
| Max. Schlitzlänge: | 200/320/400 mm | Durchmesser des Arbeitstisches: | 460 mm |
| Max. Drehwinkel des Tisches: | 360mm | Oberflächenrauheit: | 6.3 |
| Max. Belastung der Arbeitsplatte: | 400/400/500 kg | Max. Schleppkraft: | 5/5/8 |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
Eigenschaften:
1Die Maschine ist für die Schlitze verschiedener Flächen, geformter Oberflächen (einschließlich der geförderten Oberfläche) und Schlüsselform des Werkstücks ausgelegt und eignet sich für die Einzel- oder Kleinserienproduktion.
2Das An- und Abstellen der Maschine erfolgt durch eine Mehrfachscheibenkupplung und die Wechselbewegung des Rams durch eine Kurbelverbindung.
3Auf dem Tisch befindet sich ein automatischer Mechanismus für die vertikale, horizontale und rotierende Zufuhr sowie eine Sicherheitsvorrichtung.
4Es verfügt über eine Schnellbewegungsvorrichtung für die vertikale, horizontale und rotierende Bewegung des Tisches, die mit einem Indexgetriebe für die rotierende Bewegung ausgestattet ist.
1Die Maschine ist für die Schlitze verschiedener Flächen, geformter Oberflächen (einschließlich der geförderten Oberfläche) und Schlüsselform des Werkstücks ausgelegt und eignet sich für die Einzel- oder Kleinserienproduktion.
2Das An- und Abstellen der Maschine erfolgt durch eine Mehrfachscheibenkupplung und die Wechselbewegung des Rams durch eine Kurbelverbindung.
3Auf dem Tisch befindet sich ein automatischer Mechanismus für die vertikale, horizontale und rotierende Zufuhr sowie eine Sicherheitsvorrichtung.
4Es verfügt über eine Schnellbewegungsvorrichtung für die vertikale, horizontale und rotierende Bewegung des Tisches, die mit einem Indexgetriebe für die rotierende Bewegung ausgestattet ist.
Spezifikationen | Einheit | B-200E | B-320E | B-400E |
Max. Schlittenlänge | mm | 200 | 320 | 400 |
Anzahl der Ram-Rückgängigkeiten pro Minute | mm | 32, 50, 80, 125 | 20, 32, 50, 80 | 20, 32, 50, 80 |
Neigung des Ram | mm | 0 bis 8 | 0 bis 8 | 0 bis 8 |
Durchmesser des Arbeitstisches | mm | φ460 | φ630 | φ630 |
Einstellung des vertikalen Abstands des Schiebeblocks | m/min | 200 | 315 | 315 |
Abstand von der Werkzeughalteroberfläche zur Spaltevorderseite | m/min | 480 | 600 | 600 |
Abstand von der Arbeitsplattenoberfläche zum Schieberegler | / | 320 | 455 | 615 |
Max. Längsbewegung des Arbeitstisches | mm | 420 | 560 | 560 |
Max. Querschnittsbewegung des Arbeitstisches | mm | 420 | 535 | 535 |
Max. Drehwinkel des Arbeitstisches | mm | 360 | 360 | 360 |
Versorgungsbereich des Arbeitstisches in Längs- und Querrichtung | mm | 0.054-1.24 | 0.054-1.24 | 0.054-1.24 |
Rotationszufuhrbereich des Arbeitstisches | - Nein. | 0.035-0.85 | 0.035-0.805 | 0.035-0.805 |
Größte Größe des Schlitzwerkzeugs (LxW) | mm | 25x40 | 25x40 | 25x40 |
Max. Schleppkraft | / | 5 | 8 | 8 |
Max. Lastgewicht auf dem Arbeitstisch | Weigerung | 400 | 500 | 500 |
T-Schlittenbreite in der Mitte des Arbeitstisches | mm | 18H8 | 18H8 | 18H8 |
Stromversorgung des elektrischen Hauptmotors | kW | 3 | 3 | 3 |
Drehzahl des Hauptmotors | / | 1420 | 960 | 960 |
Leistung des Motors für schnelle Querfahrt | kW | 0.75 | 0.75 | 0.75 |
Drehzahl des Motors für schnelle Durchfahrt | / | 1390 | 1390 | 1390 |
Nettogewicht (ca.) | Weigerung | 2200 | 2500 | 2900 |
Abmessungen der Werkzeugmaschine (LxWxH) | mm | 1717x1221x1885 | 1930 x 1365 x 2270 | 1970 x 1365 x 2310 |
Flachheit der bearbeiteten Oberfläche | mm | 0.015 | 0.015 | 0.015 |
Vertikalität der bearbeiteten Oberfläche | mm | 0.025 | 0.025 | 0.025 |
Oberflächenrauheit | / | 6.3 | 6.3 | 6.3 |
Vertikalität der bearbeiteten Seitenfläche gegenüber der Unterlage | mm | 0.02 | 0.02 | 0.02 |
