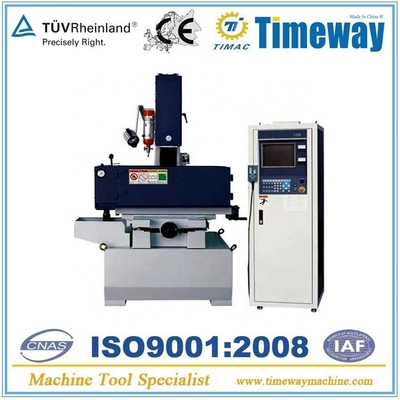

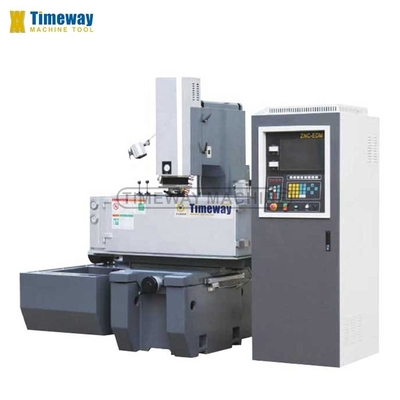

250 mm Vor- und Rückfahrt ZNC-Typ EDM-Sinkermaschine/CNC-EDM-Werkzeugmaschine mit
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Zertifizierung: | CE & ISO9001 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $26,000.00/sets >=1 sets |
| Verpackung Informationen: | in einem Holzgehäuse (kann fumigiert werden) oder auf Wunsch |
| Versorgungsmaterial-Fähigkeit: | 60 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| CNC oder nicht: | Maschinen für die Maschinenherstellung | Die Situation: | Neues |
|---|---|---|---|
| Maschinentyp: | Senkblei edm | Video-Ausgangsinspektion: | Bereitgestellt |
| Maschinenprüfbericht: | Bereitgestellt | Art der Vermarktung: | Gewöhnliche Ware |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Kernkomponenten: | Lager, Motor, Pumpe |
| Spannung: | Auf Wunsch des Kunden | Gewicht (Kg): | 1330 |
| Leistung (kW): | 6 | Gewährleistung: | 12 Monate |
| Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis | Anwendbare Branchen: | Lebensmittel- und Getränkegeschäfte, Baustoffgeschäfte, Maschinenreparaturwerkstätten, Produktionsbe |
| Standort des Ausstellungsraums: | Kanada, Italien, Frankreich, Deutschland, VAE, Südafrika, Malaysia, Australien | Dienstleistungen nach dem Verkauf: | Ingenieure für die Auslandservice von Maschinen |
| Farbe: | angepasst | CNC-EDM: | EDM-Sinker-Maschine |
| Links und rechts (X-Achse): | 350 mm | Größe von Worktable: | 600 x 350 mm |
| Hin- und Rückfahrt (Y-Achse): | 250 mm | Bewegung der Z-Spindel: | 180+(180) mm |
| Nach Garantie-Service: | Onlineunterstützung | Hafen: | Hafen von China |
Produkt-Beschreibung
Beschreibung der Produkte
Anwendung und Merkmale:
1.EDM Sinker Machine ist eine Art Präzisions-Hohlraumformmaschine.
2.Es verwendet leitfähige Materialien (z. B. Kupfer, Graphit, Stahl) als Werkzeugelektrode zur Verarbeitung des Werkstücks (in der Regel leitfähige Materialien).
3Es eignet sich hauptsächlich für die Präzisionsverarbeitung, für die Verarbeitung von Kavitätsformformen (z. B. Plastiktüten, Bakelitformen usw.), für die Verarbeitung von Löchern und für die spezielle Verarbeitung von Löchern.
4Es ist die ideale Ausrüstung für Werkstätten für die Maschinenverarbeitung, Werkstätten für Formen.
1.Die Maschine ist nach Analysen der Zugwiderstandsfähigkeit, der Druckwiderstandsfähigkeit und der Reaktionsfähigkeit derIch bin ein kleiner Junge.
2.Gießen wird HT300 durch nationale Verwetterung und alle Arten von Behandlung verwendet, es trägt gut und seine Präzision ist unveränderlich.
3.Die Maschinengestaltung ist vernünftig, ohne Verzerrungen, mit guter Steifigkeit, um die Präzision des Prozesses zu gewährleisten.
4Die Schienen haben eine V-Form, können sich leicht unter starker Last bewegen und eine gute Präzision der Z-Achse wird mit einem japanischen Sanyo-Gleichstrom-Servomotor verwendet.
5.Hochgenauigkeitsbären, der Arbeitstisch sind verwendet Schienen mit TABEL-Gesicht.
6Dänische GRUNDFOS Ölpumpe oder Italienische GALPEDA Ölpumpe.
7.Drei Achsen SINO Gitterliner.
8.Können willkürlich die Methoden zur Entfernung von Schrott, zum Fegen von Öl oder zum Saugen von Öl wählen, auch wählen9.Dies eignet sich für die Verarbeitung von Kavitäten, Löchern und Sonderteilen aus Kupfer, Plumbago und Stahl.
2.Es verwendet leitfähige Materialien (z. B. Kupfer, Graphit, Stahl) als Werkzeugelektrode zur Verarbeitung des Werkstücks (in der Regel leitfähige Materialien).
3Es eignet sich hauptsächlich für die Präzisionsverarbeitung, für die Verarbeitung von Kavitätsformformen (z. B. Plastiktüten, Bakelitformen usw.), für die Verarbeitung von Löchern und für die spezielle Verarbeitung von Löchern.
4Es ist die ideale Ausrüstung für Werkstätten für die Maschinenverarbeitung, Werkstätten für Formen.
1.Die Maschine ist nach Analysen der Zugwiderstandsfähigkeit, der Druckwiderstandsfähigkeit und der Reaktionsfähigkeit derIch bin ein kleiner Junge.
2.Gießen wird HT300 durch nationale Verwetterung und alle Arten von Behandlung verwendet, es trägt gut und seine Präzision ist unveränderlich.
3.Die Maschinengestaltung ist vernünftig, ohne Verzerrungen, mit guter Steifigkeit, um die Präzision des Prozesses zu gewährleisten.
4Die Schienen haben eine V-Form, können sich leicht unter starker Last bewegen und eine gute Präzision der Z-Achse wird mit einem japanischen Sanyo-Gleichstrom-Servomotor verwendet.
5.Hochgenauigkeitsbären, der Arbeitstisch sind verwendet Schienen mit TABEL-Gesicht.
6Dänische GRUNDFOS Ölpumpe oder Italienische GALPEDA Ölpumpe.
7.Drei Achsen SINO Gitterliner.
8.Können willkürlich die Methoden zur Entfernung von Schrott, zum Fegen von Öl oder zum Saugen von Öl wählen, auch wählen9.Dies eignet sich für die Verarbeitung von Kavitäten, Löchern und Sonderteilen aus Kupfer, Plumbago und Stahl.
10.Schmiersystem wird auf Abrufweg verwendet, Schmierung der Schiene wird einmal abgeschlossen und behält die Reinheit des Aussehens.
11PCB-Boards sind feuchtigkeitsbeständig, antikorrosiv, mit Gold gefüllt.
11PCB-Boards sind feuchtigkeitsbeständig, antikorrosiv, mit Gold gefüllt.
Spezifikation | Einheit | EDM350ZNC | EDM450ZNC | EDM540ZNC | Die in Absatz 1 genannten Anforderungen gelten nicht. | |||||
Größe des Arbeitstisches | mm | 600 x 350 | 700 x 400 | 800 x 500 | 1100 x 650 | |||||
Links und rechts (X-Achse) | mm | 350 | 450 | 500 | 650 | |||||
Hin- und Rückfahrt (Y-Achse) | mm | 250 | 350 | 400 | 550 | |||||
Bewegung der Z-Spindel | mm | 180+(180) | 200+(200) | 200+(300) | 300+(300) | |||||
Max.Abstand zwischen Elektroden und Arbeitstisch | mm | 55 bis 445 | 58 bis 450 | 128 bis 635 | 205 bis 790 | |||||
Größe des Ölbehälters | cm | 90x55x35 | 120x65x45 | 120x74x48 | 178x95x60 | |||||
Spindelhaltgewicht | Weigerung | 50 | 70 | 150 | 250 | |||||
Arbeitstischlastgewicht | Weigerung | 300 | 600 | 1300 | 2800 | |||||
Steuerungsparameter | ||||||||||
Max.Verarbeitungsstrom | Eine | 60 | 60 | 60 | 100 | |||||
Max.Verarbeitungsgeschwindigkeit | mm3/min | 450 | 450 | 450 | 700 | |||||
Min. Elektrodenverbrauch | % | 0.3 | 0.3 | 0.3 | 0.4 | |||||
Optimale Rauheit | μm | ≤ 04 | ≤ 04 | ≤ 04 | ≤ 04 | |||||
Eingangsleistung | KVA | 6 | 6 | 6 | 8 | |||||
Maschinengewicht | Weigerung | 1300 | 1500 | 2200 | 3500 | |||||
Art der Werkzeugpfosten | - | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | |||||
Zeit für den Werkzeugwechsel | s | 2.6 | 2.6 | 2.6 | 2.6 | |||||
Genauigkeit der Wiederholung der Positionierung des Turms | mm | 0.01 | 0.01 | 0.01 | 0.01 | |||||
Größe des Werkzeugbereichs | mm | 40x40 | 40x40 | 40x40 | 40x40 | |||||
Durchmesser der Schwanzfeder | mm | 160 | 160 | 160 | 160 | |||||
Schwanzfederfeder | mm | 300 | 300 | 300 | 300 | |||||
Schwanzfederfeder | - | USE-Betrieb | USE-Betrieb | USE-Betrieb | USE-Betrieb | |||||
CNC-System | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | |||||
Arbeitsgenauigkeit | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||||
Oberflächenrauheit | μm | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | |||||
Hauptmotorleistung | kW | 30 | 30 | 30 | 30 | |||||
Maschinengewicht | Weigerung | 9800/10200/10600/11800/13000/14800/16600/20600/24600/28600/- | ||||||||
Maschinenlänge | mm | Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem Vorschlag zu unterbreiten. | ||||||||
Maschinenbreite | mm | 2530 | 2530 | 2780 | 2780 | |||||
Maschinenhöhe | mm | 2150 | 2150 | 2600 | 2600 | |||||
Warum Sie uns wählen
Renishaw Laser Interferometer:
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
