Kleine CNC-Außenzylindrische Schleifmaschine für die kleine Fertigung Gewicht KG 2000
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $10,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse oder Holzpalette |
| Versorgungsmaterial-Fähigkeit: | 500 Stück/Stück pro Jahr |
|
Detailinformationen |
|||
| Schleifdurchmesser (Außen) (mm): | 80 | Schleiflänge ((mm): | 300 |
|---|---|---|---|
| Max. Länge des Werkstücks (mm): | 300 | Max. Weight des Werkstückes (Kilogramm): | 10 |
| Mittelhöhe (Millimeter): | 115 | Rad-Größe (Millimeter): | 25x25x75 |
| Geschwindigkeit des Rades (umdreh/min): | 35 | Rundheit ((mm): | 1.5 |
| Oberflächenrauigkeit (μm): | 0.32 | Spannung: | 380 V 50 Hz |
| Abmessungen (L*W*H): | Die tatsächliche Situation | Gewicht (Kg): | 2000 |
| Leistung (kW): | 3.4 | Wichtige Verkaufspunkte: | Hochgenauigkeit |
| Gewährleistung: | Ein Jahr, ein Jahr | Standort des Ausstellungsraums: | Frankreich, Rumänien, Australien, Südkorea, Russland, Türkei, Brasilien, Algerien, Chile |
| Anwendbare Branchen: | Produktionsanlage, Lebensmittel- und Getränkefabrik | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Kernkomponenten: | Motor, andere |
| Die Situation: | Neues | CNC oder nicht: | Maschinen für die Maschinenherstellung |
| Mittelhöhe: | 115 mm | Max. Werkstückgewicht: | 10 kg |
| Rundheit (O.D.): | 1,5 um | Oberflächenrauheit (O.D.): | Ra0,32um |
| CNC-System: | Peking KND 1000Ti | Größe des Rades: | 250*25*75 mm |
| Max. Schleiflänge: | 300 mm | Max. Grinding Diameter: | 80 mm |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung

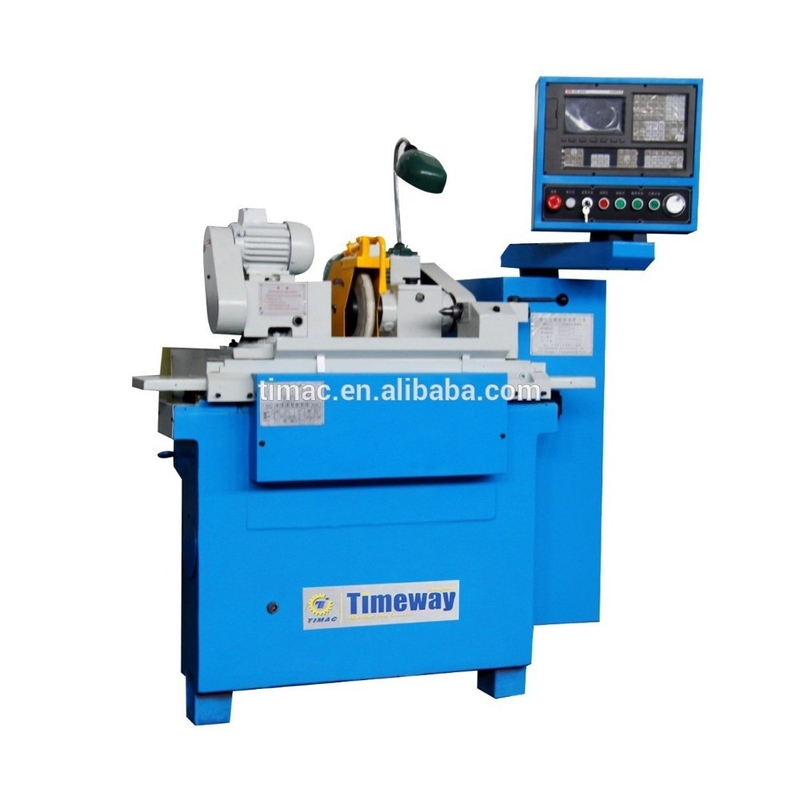

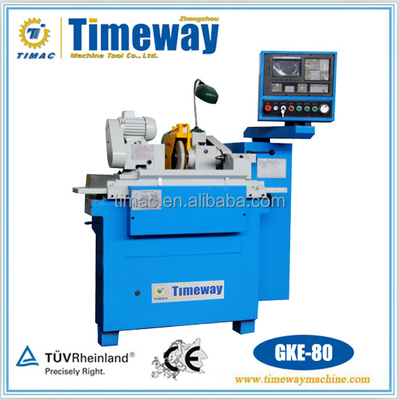

Kleine, wirtschaftliche CNC-Zylinderschleifmaschine
GKE-80*300
Hauptfunktionen und Merkmale
1Die Maschinengestaltung ist flexibel, die Genauigkeit stabil, die Schleifleistung hoch, insbesondere für kulindrische oder konische zylindrische Werkstücke von weniger als 20 mm, mit empfindlichen und einfachen Merkmalen.
2Das elektrische System wird durch KND 1000Ti gesteuert, andere Systeme können auch nach Kundenwunsch konfiguriert werden.
3. X-Achse, Z-Achse Führung ist die Verwendung von Cross-Rolling-lineare Führung, die Sensibilität zu verbessern und zu minimieren Mikrofeed.
4Der Radkopfspindel wird durch drei hydrodynamische Lagerstützen getragen.
5Die Maschine kann mit Radial- und Achsinstrumenten ausgestattet werden.
Hauptzubehör
- Ausrüstung für die Peripherie der Räder
- Drehkreuz der Räder
- Ausgleichsschiene
- Festruhe des offenen Typs
- mit einer Breite von mehr als 20 mm
- Magnetische Trennmaschine
Zusätzliches Zubehör
- Gleichgewichtsstand für Räder
- Durchmessermessgerät
Technische Parameter
| Spezifikationen | Einheiten | GKE-80*300 |
| Dia, wir werden zermalmt. | mm | Φ2-Φ80 |
| Max. zu mahlende Länge | mm | 300 |
| Mittelhöhe | mm | 115 |
| Abstand zwischen den Zentren | mm | 300 |
| Zentrum für die Verpackung | Morse 3# | |
| Rückenstockzentrum | Morse 3# | |
| Max. Gewicht des zu mahlenden Werkstücks | Weigerung | 10 |
| Größe des Rades | mm | Φ250*25*Φ75 |
| Peripheriegeschwindigkeit des Rades | m/s | 35 |
| Drehzahl der Radspindel | Umdrehungen pro Minute | 2800 |
| Min. Pulsmenge in der X-Achse | mm | 0.001 |
| Min. Pulsmenge in der Z-Achse | mm | 0.001 |
| Rundheit | Ich weiß nicht. | 1.5 |
| Gleichmäßigkeit des Längsschnitts | Ich weiß nicht. | 5 |
| Durchmessermessgerät | Ich weiß nicht. | Ra0.32 |
| Gesamtmotorleistung | kW | 3.4 |
| Leistung des Längsservomotors | kW | 1 ((3.3N.m) |
| Leistung des Querservomotors | kW | 1 ((3.3N.m) |
Grundriss
Die Fundamenttiefe hängt von den Bodenmerkmalen ab, sollte jedoch weniger als 400 mm betragen.
