Maschine zur Schleifmaschine für Rundheit O.D. 1,5 mm und Max. Werkstückgewicht 150 kg
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
| Zertifizierung: | CE ISO |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $50,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse oder Holzpalette |
| Versorgungsmaterial-Fähigkeit: | 200 Satz/Sätze pro Jahr |
|
Detailinformationen |
|||
| Typ: | CNC-Camshaft-Schleifmaschine | CNC oder nicht: | Maschinen für die Maschinenherstellung |
|---|---|---|---|
| Die Situation: | Neues | Spannung: | 380 V 50 Hz |
| Abmessungen (L*W*H): | Die tatsächliche Situation | Dienstleistungen nach dem Verkauf: | Ingenieure für die Auslandservice von Maschinen |
| Farbe: | Nach Bedarf des Kunden | Mittelhöhe: | 180 mm |
| Max. Werkstückgewicht: | 150 kg | Peripherische Geschwindigkeit des Rades: | 35m/s |
| Geschwindigkeit der Radspindel: | 1100RPM | Rundheit (O.D.): | 1,5 um |
| Oberflächenrauheit: | Ra0,32um | Schleiflänge und Durchmesser: | Anpassungen |
| CNC-System: | Taiwan SYNTEC CNC-System oder andere | Größe des Rades: | 600*75*305 mm |
| Max. Schleiflänge: | 1000 mm | Gewicht: | Die tatsächliche Situation |
| Max. Grinding Diameter: | 320 mm | Macht: | 21.475kw |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung

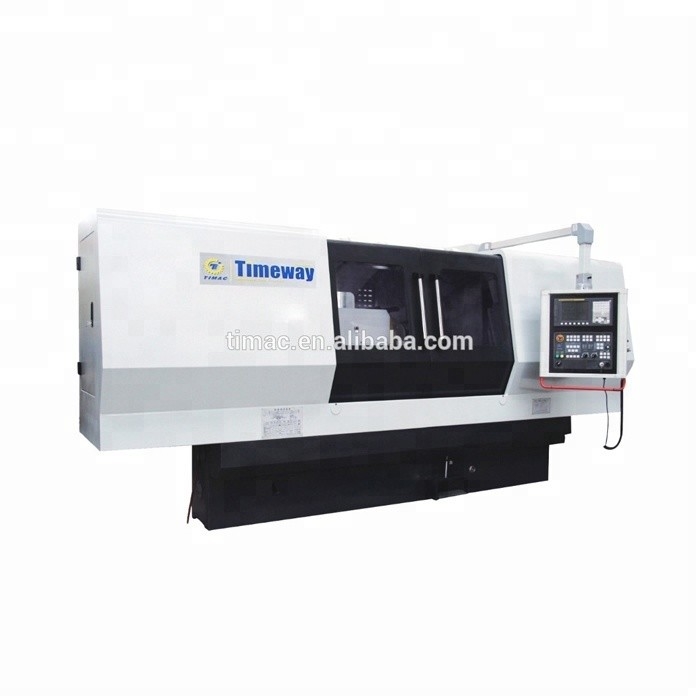

CNC-Kampfwelle (Krankwelle) Schleifmaschine

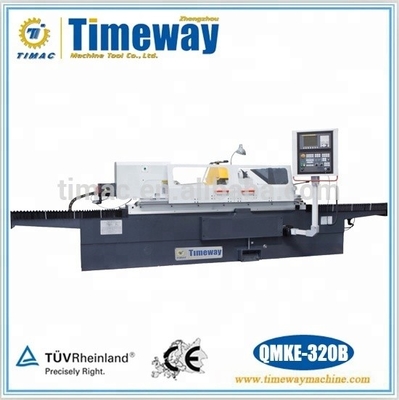

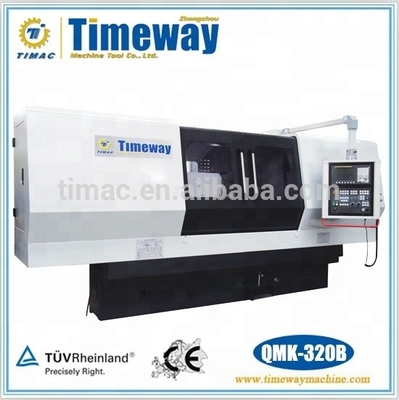

QMK-200H QMK-320B QMKE-200H
Hauptfunktionen und Merkmale
1Diese Maschine ist die ideale Bearbeitungsmaschine für Autos, Motorräder und andere Motoren mit hoher Effizienz, guter Genauigkeit, einfacher Bedienung, hohen Kosten,die es einer Person ermöglichen, mehr als eine Maschine zu betreiben.
2. Mit dem Taiwan SYNTEC CNC-System (andere Systeme können auch nach Maß konfiguriert werden, z. B. FANUC oder SIEMENS CNC-System).
3.Radrahmen mit Hochgeschwindigkeits-Hybridspindelmontage mit hoher Drehpräzision, Steifigkeit und anderen Eigenschaften.
4- Mit proprietärer CNC-Schleif-Software.
5- Konfigurieren Sie eine separate elektrische Box, einen Behälter und einen Filterbehälter.
6. Der Radmotor nimmt eine Wechselstromfrequenzregelung an, die im Grunde eine konstante lineare Schleifgeschwindigkeit erreichen kann.
Hauptzubehör
- mit einer Breite von mehr als 20 mm
- Drehkreuz der Räder
- Ausgleichsschiene
- Festruhe des offenen Typs
- mit einer Breite von mehr als 20 mm
- Magnetische Trennmaschine
Zusätzliches Zubehör
- Gleichgewichtsstand für Räder
- Durchmessermessgerät
Technische Parameter
| Spezifikationen | Einheiten | QMK-200H*500 QMKE-200H*500 | QMK-320B*1000 QMKE-320B*1000 |
| Dia, wir werden zermalmt. | mm | Φ8-Φ200 | Φ8-Φ320 |
| Max. zu mahlende Länge | mm | 500 | 1000 |
| Mittelhöhe | mm | 135 | 180 |
| Abstand zwischen den Zentren | mm | 500 | 1000 |
| Zentrum für die Verpackung | Morse 4# | Morse 5# | |
| Rückenstockzentrum | Morse 4# | Morse 4# | |
| Max. Gewicht des zu mahlenden Werkstücks | Weigerung | 30 | 150 |
| Größe des Rades | mm | Φ400*50*Φ203 | Φ600*75*Φ305 |
| Peripheriegeschwindigkeit des Rades | m/s | 35 | 35 |
| Drehgeschwindigkeit der Radspindel | Umdrehungen pro Minute | 1100 | 1100 |
| Min. Pulsmenge in der X-Achse | mm | 0.001 | 0.001 |
| Min. Pulsmenge in der Z-Achse | mm | 0.001 | 0.001 |
| Rundheit | Ich weiß nicht. | 1.5 | 1.5 |
| Gleichmäßigkeit des Längsschnitts | Ich weiß nicht. | 5 | 5 |
| Oberflächenrauheit | Ich weiß nicht. | Ra0.32 | Ra0.32 |
| Gesamtmotorleistung | kW | 10.825 | 21.475 |
| Leistung des Längsservomotors | kW | 1.6 ((6N.m) | 3.9 ((15N.m) |
| Leistung des Querservomotors | kW | 1.6 ((6N.m) | 3.9 ((15N.m) |
Anmerkungen: Unterschied zwischen QMK-Serie und QMKE-Serie max. Unterschied: QMK-Serie verwendet Vollschutzschild; QMKE-Serie verwendet Halbschutzschild.

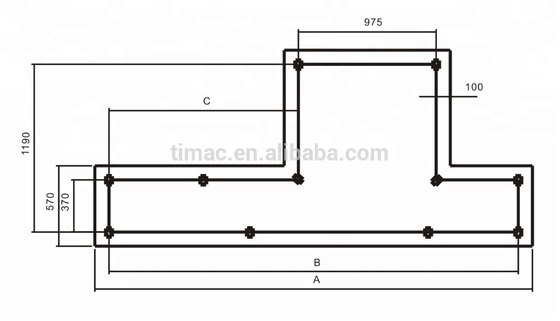

Grundriss
Die Fundamenttiefe hängt von den Bodenverhältnissen ab, sollte jedoch weniger als 400 mm betragen.
