Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 3000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 0 - 1870 U/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Mittelschwere | Breite des Betts (mm): | 780 |
| Typ: | Horizontale | Spannung: | 220V/380V |
| Abmessungen (L*W*H): | 5 000/6500x2100x1800 mm | Gewicht (Kg): | 16500 Kilogramm |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Multifunktionales, automatisches, hohes Sicherheitsniveau, hohe Genauigkeit, einfache Bedienung |
| Art der Vermarktung: | Neues Produkt 2020 | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Max. Weight des Werkstückes (Kilogramm): | 6000 KG | Spindeltonner: | ISO40 |
| Schneidmoment: | 456 N.m | Schnelle Zufuhrgeschwindigkeit ((mm/min): | 0 - 1870 mm/min |
| Vorschubgeschwindigkeit (mm/min): | 0 - 1870 mm/min | Werkzeugposten: | 4 |
| CNC oder nicht: | Nicht | Maschinentyp: | Drehmaschine für Erdöl |
| Maximumspitzenhöhe: | 1200 Millimeter | Planschlitten Max. Swing Over: | 710 Millimeter |
| Abstand zwischen Mitten: | 1500/3000 mm | Reisen auf der X-Achse: | 520 Millimeter |
| Max. Tragfähigkeit: | 6000 KG | Spindel-Bohrung: | 520 Millimeter |
| Chuck Größe: | 1000 mm | Hauptmotorleistung: | 22 Kilowatt |
Produkt-Beschreibung
Beschreibung der Produkte

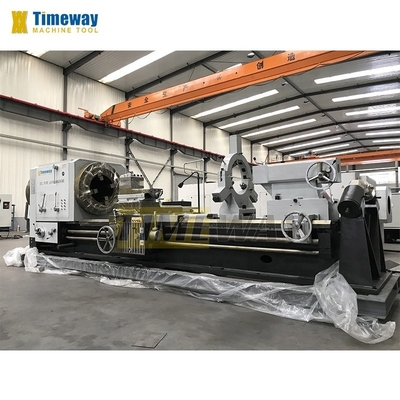

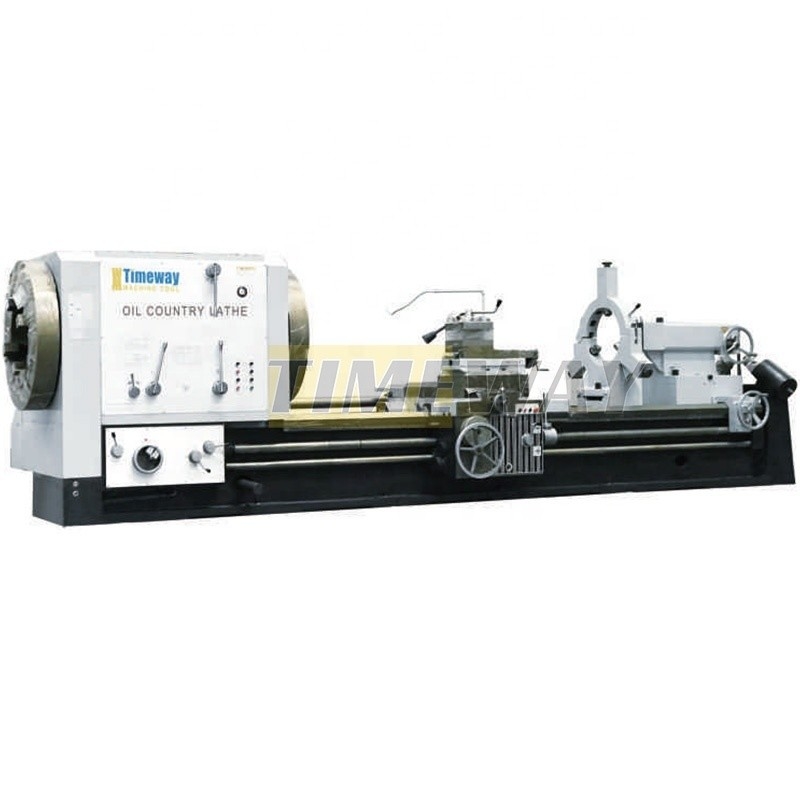

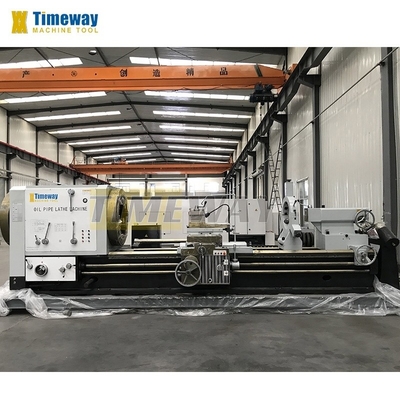

Ölland Drehmaschine Q-390,Q-440,Q-520
* Nach jahrelanger Weiterentwicklung und Einführung ist diese Rohrschleifdrehmaschine bereits eine Hochleistungsdrehmaschine mit ausgereifter Struktur und stabiler Leistung.
* Die Drehmaschine wird hauptsächlich im Ölfeld eingesetzt, geeignet für die Verarbeitung und Reparatur von Bohrrohr, Bohrkragen, Kupplungen, Gehäusen usw.* Gleichzeitig geeignet für die Verarbeitung komplexer Shaftformen, Scheibenteile, wie z. B. Dreh- und Drehfläche der inneren und äußeren Zylinder, Kegelfläche, Endfläche.
* Die Spindelbox hat eine symmetrische Struktur, um die thermische Verformung gleichmäßig zu machen und die Verschiebung des Spindelzentrums zu vermeiden.Der Kopf wird mit einem Ölbad geschmiert..
Spezifikation | Einheit | Q-390 | Q-440 | Q-520 |
Max. Schwenken Sie sich übers Bett. | mm | 1000 | 1000 | 1200 |
Max. Schwenken über Kreuzrutsche | mm | 610 | 610 | 710 |
Abstand zwischen den Zentren | mm | 1500/3000 | 1500/3000 | 1500/3000 |
Rohrgewindebereich | mm | 190 bis 380 | 270 bis 430 | 330 bis 510 |
Breite des Betts | mm | 755 | 755 | 755 |
Fahrt auf der X-Achse | mm | 520 | 520 | 520 |
Fahrt auf der Z-Achse | mm | 1350/2850 | 1350/2850 | 1350/2850 |
Max. Lastkapazität | Weigerung | 6000 | 6000 | 6000 |
Spindelbohrung | mm | 390 | 440 | 520 |
Spindelgeschwindigkeitsschritte | Schritte | 9 | 9 | 9 |
Drehzahl der Spindel | Umdrehungen pro Minute | 6 bis 205 | 4.9-180 | 4.9-180 |
Schlauchgröße | mm | 850 | 1000 | 1000 |
Typ Chuck | - | Elektrisch mit 4 Kiefern | Elektrisch mit 4 Kiefern | Elektrisch mit 4 Kiefern |
Typ Turm (manuell) | - | V4 | V4 | V4 |
Größe der Werkzeugstäbe | mm | 45x45 | 45x45 | 45x45 |
X-Achsen-Zufuhrbereich (Schritte) | mm/r | 0.05-0.75 ((32) | 0.05-0.75 (32) | 0.05-0.75 (32) |
X-Achsen-Schnellzufuhrgeschwindigkeit | mm/min | 1870 | 1870 | 1870 |
Z-Achsenzufuhrbereich (Schritte) | mm/r | 0.1-1.5 ((32) | 0.1-1.5 (32) | 0.1-1.5 (32) |
Z-Achsen-Schnellzufuhrgeschwindigkeit | mm/min | 3740 | 3740 | 3740 |
Nr. Metrischer Faden und Strecke | mm | 1-15(23) | 1 bis 15 (23) | 1 bis 15 (23) |
Anzahl der Inch-Fäden und der Strecke | TPI | 2 bis 28 | 2 bis 28 (22) | 2 bis 28 (22) |
Durchmesser der Schwanzfeder | mm | 140 | 160 | 160 |
Schwanzfederfeder | - | USE-Betrieb | USE-Betrieb | USE-Betrieb |
Schwanzfederfeder | mm | 300 | 300 | 300 |
Hauptmotorleistung | kW | 22 | 22 | 22 |
Schnelle Motorleistung | kW | 1.5 | 1.5 | 1.5 |
Kraft des Kältemotors | kW | 0.125 | 0.125 | 0.125 |
Maschinendimensionen (LxWxH) | mm | 4900/6400x2100x1700 | 5000/6500x2100x1700 | 5000/6500 x 2100 x 1800 |
Maschinengewicht | Weigerung | 12800/14300 | 13000/14500 | 15000/16500 |
·Elektrische Schlagkraft · Nach der Ruhezeit · Totes Zentrum · 4-Stations-Werkzeugposten · Verstärkte Drehverbindung · Kühlsystem · Arbeitsleuchte · Allgemeine Werkzeuge · Ausgleichswinkel und Schrauben· Bedienungsanleitung (englisch). | ·Digitale Anzeige mit 2 oder 3 Achsen · Schlauchschutz · Schutz für Werkzeugpfosten · Hinterstütze für lange Rohre |
