Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 11800 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 3.15 - 315 U/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Breite des Betts (mm): | 400 mm |
| Typ: | Horizontale | Spannung: | 220V/380V |
| Abmessungen (L*W*H): | 15100x2150x1950 | Gewicht (Kg): | 8000 KG |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Multifunktionales |
| Art der Vermarktung: | Andere | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Max. Weight des Werkstückes (Kilogramm): | 20 Tonnen | Spindeltonner: | ISO30 |
| Schneidmoment: | 200 Nm | Schnelle Zufuhrgeschwindigkeit ((mm/min): | 935 - 3740 mm/min |
| Vorschubgeschwindigkeit (mm/min): | 0.025 - 3 mm/min | Werkzeugposten: | 8 |
| Spitzenhöhe: | 1600 mm | Schwenken Sie den Wagen um: | 1210MM |
| Max. Length des Werkstückes: | 11800mm | Max. Drehlänge: | 3800mm |
| Bett-Breite: | 970 m | Max. Schnittkraft: | 45000N |
| Spindel-Nase: | A2 bis 15 | Spindel-Bohrung: | 130 mm |
| Spindelloch: | Metrik 140 | Spindelgeschwindigkeitsbereich: | Vorwort:3.15-315, Umkehr:3.5-291 |
Produkt-Beschreibung
Beschreibung der Produkte
Eigenschaften:

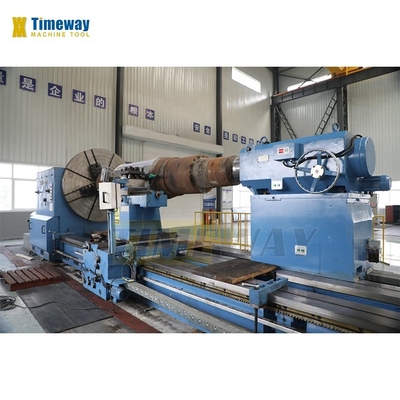

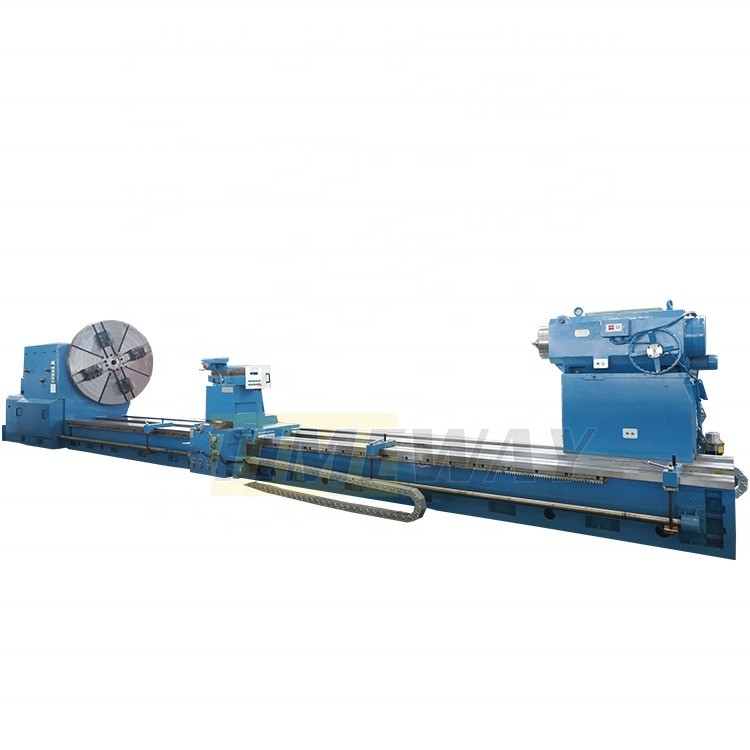

1.Diese Reihe horizontaler Drehmaschinen eignet sich für die Verarbeitung großer und mittlerer Teile von Gießwaren, Stahl und Nichteisenmetallen.
Es kann sich herausstellen
Die Anlage ist in der Lage, die Anlage zu verändern, um die Anlage zu verändern.
Außenfäden, wie z. B. metrische, Zoll-, Modul- und Durchmesserfäden
2.Die Maschine hat einen festen Körper, eine starke Steifigkeit, eine hohe Leistung, einen breiten Geschwindigkeitsbereich und ist in der Lage,
Schnitt: Bei Fertigstellung beträgt der Rundheitsfehler nicht mehr als 0,01 mm, der Zylindergradfehler nicht mehr als 0,03 mm im
eine Messlänge von 300 mm.
3Die inneren Rippen haben eine vernünftige Anordnung und eine hohe Steifigkeit, und die Leitgleise nimmt
Auf der Gleitleitfläche wird die Anti-Crawling-Leitplatte-Technologie verwendet.
Die Anpassung an die vorgegebenen Bedingungen ist jedoch nicht unbedingt erforderlich.
Auftreten von Niedriggeschwindigkeiten
Ich krieche.
4.Die Maschine Spindellager adoptiert berühmte Markenprodukte. Die Spindelbox adoptiert eine symmetrische Struktur, um die thermische
Um die thermische Verformung zu reduzieren, wird der Kopf geschmiert
Das vordere Ende der Hauptwelle hat eine dreigestützte Struktur einer zweischichtigen Winkelkugel
Verbesserung der Genauigkeit und Steifigkeit.
5.Die Zahnräder im Kopf sind gelöscht und geerdet, um eine genaue Übertragung und geringen Lärm zu gewährleisten.
hat die Eigenschaften eines niedrigen Temperaturanstiegs, einer geringen thermischen Verformung und einer hohen Präzision, wodurch die Spindel beibehalten wird
eine relativ stabile Genauigkeit während des langfristigen Betriebs.
6.Hohe Steifigkeit Ein-Teil-Typ mit 970 mm Spannweite, die die Maschine eine starke Stabilität und hohe Präzision gewährleistet.
7.Spindel Standard durch Loch Durchmesser ist F130mm großes Loch, und nehmen A2-15 Spindel Nase Verbindung Typ, Auslauf Genauigkeit von
Spindle ist besser.
8.Die Maschine kann verwendet werden, um die kurze konische Oberfläche durch den oberen Werkzeugpfosten zu schneiden, und die lange konische
Die Oberfläche kann durch den oberen Werkzeugpfosten und die Längszufuhr zusammen gedreht werden.
9.Hochleistung, hohe Steifigkeit und breiter Drehzahlbereich für hohe Geschwindigkeit und leistungsstarkes Schneiden, Drehzahlbereich
Der Maschinenstandard ist mit elektrischem beweglichen Heckstock ausgestattet, reduziert die Arbeitsintensität des Bedieners
und Verbesserung der Arbeitseffizienz.
11.Die Standardauslastung der Drehmaschine beträgt 10000kg; Optional kann 12000kg sein
Spezifikation | Einheit | Die in Absatz 1 genannten Bedingungen gelten nicht. |
Max. Schwenken Sie sich übers Bett. | mm | 1250 |
Max. Schwenken über Kreuzrutsche | mm | 865 |
Abstand zwischen den Zentren | mm | Der Wert des Zinses für die Zulassung der Zinssätze wird nach Maßgabe der Zinssätze des Zinses festgesetzt. |
Max. Drehlänge | mm | 2800/3800/4800/5800/7800/9800/11800/- |
Breite des Betts | mm | 970 |
Max. Schneidkraft | N | 45000 |
Ladekapazität | Weigerung | 10000 (optional: 12000) |
Spindelnase | - | A2 bis 15 |
Spindelbohrung | mm | 130 |
Spindelverstärker | - | Metrik 140 |
Drehzahlbereich der Spindel | Umdrehungen pro Minute | Vorwärts: 3.15-315, Rückwärts: 3.5-291 |
Schritt der Spindelgeschwindigkeit | Schritte | Vorwärts: 21, Rückwärts: 12 |
X/Z-Achsen Futtermittelarten | Arten | 56 |
Fütterungsbereich | mm/r | Längsrichtung: 0,1-12; Kreuz: 0,05-6; oberer Werkzeugpfosten: 0,025-3 |
Metrische Fäden (Arten) | mm | 1-120 (44) |
Inch-Gehäuse (Arten) | TPI | 28-1/4 (31) |
Modulfäden (Arten) | MP | 0.5-60 (45) |
Durchmesser von Gewinden (Arten) | DP | 1/2 bis 56 (38) |
Kreuzrutschfahrt | mm | 650 |
Spitzenrutschfahrt | mm | 300 |
Größe des Werkzeugbereichs | mm | 45x45 |
Drehwinkel des Werkzeugpfosten | - Nein. | ± 90° |
Schnelle Zufuhrgeschwindigkeit | mm/min | Längsrichtung: 3740; Kreuz: 1870; oberer Werkzeugpfosten: 935 |
Durchmesser der Schwanzfeder | mm | 220 |
Schwanzfederfeder | mm | 300 |
Schwanzfederfeder | - | USE-Betrieb |
Hauptmotorleistung | kW | 22 |
Maschinenlänge | mm | Die Kommission hat die Kommission aufgefordert, die in Artikel 4 Absatz 1 genannten Maßnahmen zu ergreifen. |
Maschinenbreite | mm | 1995 |
Maschinenhöhe | mm | 2175 |
Standardzubehör | Zusätzliche Zubehörteile |

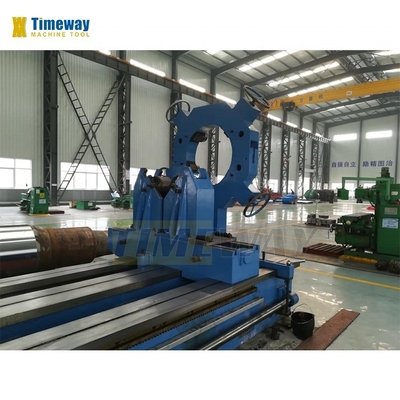

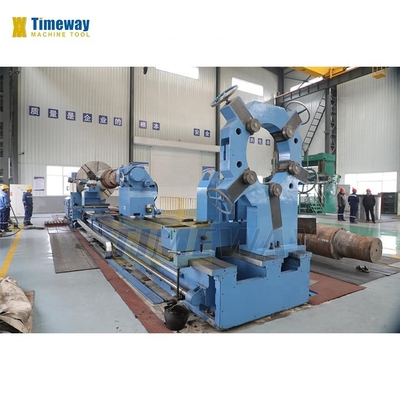

4 Kiefer schwerer unabhängiger Schlag, Stetige Ruhe (über 3 M) Folgen Sie der Ruhe. Handbewegtes Heckstock, DEAD-Zentrum, mit einer Breite von mehr als 20 mm, Kühlsystem, Arbeitsleuchte, Werkzeuge und Werkzeugkasten, Ausgleichs-Keil und Schrauben, Betriebsanleitung (englisch). | DRO mit 2 oder 3 Achsen, Chuck ist ein Wachmann. Werkzeugpfosten-Schutz, Hinterer Spritzschutz, Elektrisch bewegliche Schwanzstange, Schleifanlage |
