Das einteilige Bett besteht aus hochwertigem Gusseisen, die Schienenoberfläche ist gehärtet und präzise geschliffen, hohe Stabilität und hohe Steifigkeit.Die gut gestaltete Struktur sorgt für eine ausgezeichnete Verarbeitungsfähigkeit.

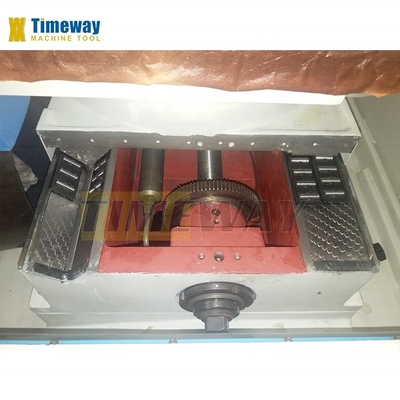

Die Basistabelle ist mit TF-Material geschliffen und manuell mit hoher Präzision geschraubt; der Radkopf ist mit V-Flachschienen mit Liner-Roller, hoher Präzision und geringer Reibung.
|
Detailinformationen |
|||
| CNC oder nicht: | Normal | Die Situation: | Neues |
|---|---|---|---|
| Schleiflänge ((mm): | 500 | Rad-Größe (Millimeter): | 750 |
| Oberflächenrauigkeit (μm): | 0.32 μm | Tabellen-Größe (Millimeter): | 750*75*350 |
| Tabellenbewegung (X) (mm): | 475 | Tabellenbewegung (Y) (mm): | 475 |
| Spannung: | 220V/380V | Abmessungen (L*W*H): | 2600 x 2000 x 2220 |
| Gewicht (Kg): | 26000 | Leistung (kW): | 15 |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Hochgenauigkeit |
| Standort des Ausstellungsraums: | Vietnam, Marokko, Südafrika, Südkorea, Kanada, Usbekistan, Italien | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Kernkomponenten: | Motor, Lager, Pumpe |
| Anwendbare Branchen: | Herstellungsbetrieb | Abstand zwischen Mitten: | 2000 |
| Mittelhöhe: | 350 (370) | Dia. Boden (O.D.): | 30 bis 630 |
| Dia. Boden (Id): | 30-250 | Schleiflänge (O.D.): | 2000/3000/4000/5000 |
| Ladekapazität: | 320 | Drehwinkel des Arbeitskopfes: | 3000 |
| Verjüngung der Arbeitskopfspindel: | 90° | Größe des äußeren Schleifrads: | 750x75x305 |
| Drehzahl der Radkopfspindel: | 14 bis 140 | ||
Produkt-Beschreibung
Beschreibung der Produkte

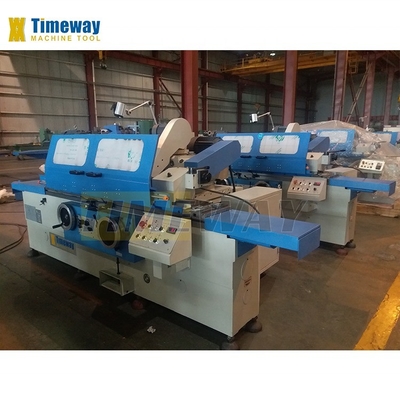

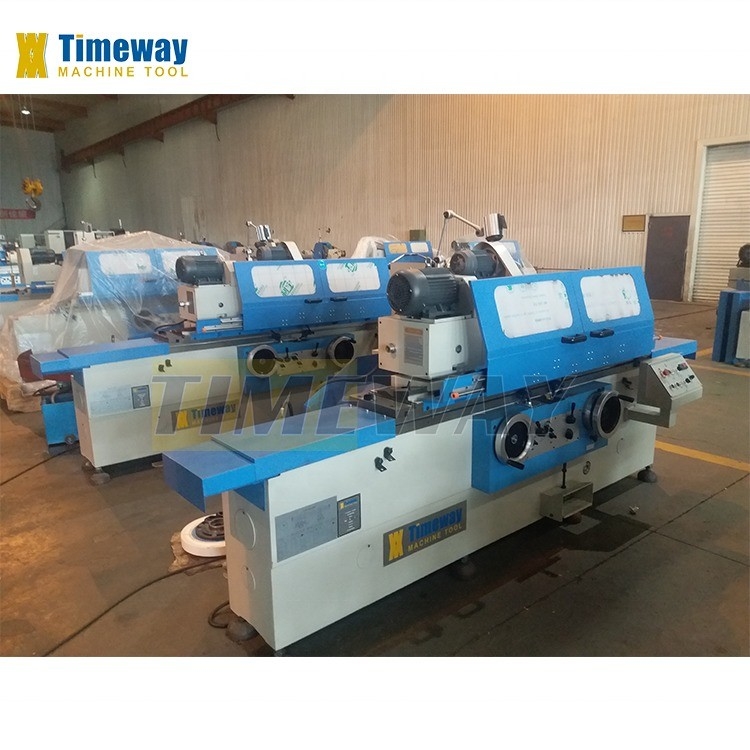

Der G-320-Zylinderschleifmaschine eignet sich zum Schleifen der Außenfläche des Zylinders und der Spitze; der UG-320-Universalschleifmaschine eignet sich zum Schleifen der Außen- und Innenfläche des Zylinders und der Spitze.Für G-320, der Arbeitskopf nimmt einen Doppelgeschwindigkeitsmotor an und seine Geschwindigkeit kann durch Änderung der Position des Gürtels geändert werden; Für UG-320 nimmt der Arbeitskopf einen Wechselrichtermotor an, um eine schrittlose Geschwindigkeitsanpassung zu realisieren.Für UG-320,Der Arbeitskopf kann in jeder Position innerhalb der Uhrzeigerichtung um 90° gedreht werden., so dass sie für die Schleifung der inneren oder äußeren Oberfläche von Kupfer geeignet sein kann. Für die UG-320 verfügt die zylindrische Schleifmaschine über eine innere Schleifvorrichtung,Die interne Schleifspindel wird durch ein präzises Rolllager getragen.. Die Längsbewegung des Arbeitstisches wird hydraulisch oder mit dem Handrad angetrieben. Der Arbeitstisch kann sich bis zu einem gewissen Grad drehen, so dass er für das Schleifen von Schrägen geeignet ist.
Sie wird von einem hydraulischen Antrieb betrieben, der automatische regelmäßige Zufuhr und schnelle Zufuhr realisiert.die die Spindel hohe Steifigkeit und Stabilität verleihen, um eine schwere, ausgezeichnete Oberfläche zu gewährleisten.Das Einstücksbett besteht aus hochwertigem Gusseisen, die Schienenoberfläche ist gehärtet und präzise geschliffen, hohe Stabilität und hohe Steifigkeit.Die Zeit bezeugt:Die gut gestaltete Struktur sorgt für eine ausgezeichnete VerarbeitungsfähigkeitDie Basistabelle gleitet mit TF-Material und wurde manuell präzise geschraubt;
Der Arbeitskopfspindel, die Radkopfspindel, die innere Schleifspindel, die Kühlmittelpumpe, die hydrodynamische und die hydrostatische Ölpumpe werden durch separate Motoren angetrieben.Jedes bewegliche Teil der Maschine hat elektrische, hydraulische und mechanische Verriegelungsstruktur die Maschine ist gut konzipiert mit einem ansprechenden Aussehen,Alle Steuerhebel sind zentralisiert in der Platte machen Betrieb einfach Die Rad-Dresser kann auf der Arbeitstischoberfläche von auf dem Heckstock montiert werden.
Sie wird von einem hydraulischen Antrieb betrieben, der automatische regelmäßige Zufuhr und schnelle Zufuhr realisiert.die die Spindel hohe Steifigkeit und Stabilität verleihen, um eine schwere, ausgezeichnete Oberfläche zu gewährleisten.Das Einstücksbett besteht aus hochwertigem Gusseisen, die Schienenoberfläche ist gehärtet und präzise geschliffen, hohe Stabilität und hohe Steifigkeit.Die Zeit bezeugt:Die gut gestaltete Struktur sorgt für eine ausgezeichnete VerarbeitungsfähigkeitDie Basistabelle gleitet mit TF-Material und wurde manuell präzise geschraubt;
Der Arbeitskopfspindel, die Radkopfspindel, die innere Schleifspindel, die Kühlmittelpumpe, die hydrodynamische und die hydrostatische Ölpumpe werden durch separate Motoren angetrieben.Jedes bewegliche Teil der Maschine hat elektrische, hydraulische und mechanische Verriegelungsstruktur die Maschine ist gut konzipiert mit einem ansprechenden Aussehen,Alle Steuerhebel sind zentralisiert in der Platte machen Betrieb einfach Die Rad-Dresser kann auf der Arbeitstischoberfläche von auf dem Heckstock montiert werden.
Spezifikation | Einheit | UG-320 |
Abstand zwischen den Zentren | mm | 1000/1500/2000/3000 |
Mittelhöhe | mm | 180 |
Dia. Boden (O.D.) | mm | 8 bis 320 |
Dia. Boden (Id) | mm | 30 bis 100 |
Schleiflänge (O.D.) | mm | 1000/1500/2000/3000 |
Schleiflänge (I.D.) | mm | 125 |
Ladekapazität | Weigerung | 150 |
Drehwinkel des Arbeitskopfes | - Nein. | +90° |
Verjüngung der Arbeitskopfspindel | - | MT4 |
Drehzahl der Arbeitskopfspindel | Umdrehungen pro Minute | 25-220 (Schrittlos) |
Drehzahl der Radkopfspindel | Umdrehungen pro Minute | 1670 |
Geschwindiges Antriebsverhalten des Radkopfes | mm | 50 |
Kreuzfahrt mit dem Radkopf | mm | 246 |
Drehwinkel des Radkopfes | - Nein. | ± 30° |
Einleitung des Handrads pro Drehzahl (raue/feine) | mm | Zwei auf null.5 |
Einleitung des Radkopfes des Handrads pro Gramm (raue/feine) | mm | 0.01/0.0025 |
Größe des äußeren Schleifrads | mm | 400x50x203 |
Max. Peripheriegeschwindigkeit des Schleifrads | m/s | 35 |
Drehzahl der Spindel für die innere Schleifmaschine | Umdrehungen pro Minute | 10000/15000 |
Größe des inneren Schleifrads | mm | Max: 50x25x13, Min: 17x20x6 |
Tischzufuhr des Handrads pro Drehzahl | mm | 6 |
Tischdrehwinkel (CW) | - Nein. | 3°/3°/2°/2° |
Tischdrehwinkel (CCW) | - Nein. | 7°/6°/5°/3° |
Längsschaltgeschwindigkeit der Tabelle | m/min | 0.1-4 |
Schwanzfederfeder | - | MT4 |
Schwanzfederfeder | mm | 30 |
Außenschleifmotorleistung | kW | 5.5 |
Leistung des inneren Schleifmotors | kW | 1.1 |
Motorleistung des Arbeitskopfes | kW | 1.5 |
Bruttogewicht | Weigerung | 5300/6100/7900/9900 |
Verpackungsgröße (LxWxH) | cm | 322/422/540/739 x 200 x 205 |

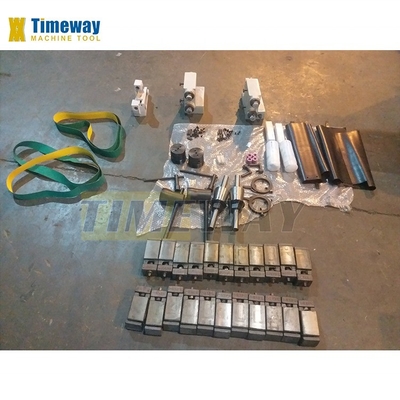

Messplatte für die Brücke | Ausgleichsstand |
Offene Ruhezeit | Magnetische Trennmaschine |
Räderflansche | Papierfilter |
mit einer Breite von mehr als 20 mm | Zentrale Schleifanlage |
Ausgleichsschiene | Nähe, stetige Ruhe |
Schleifrad | Endradschleifer |
Kühlmittelbehälter | Radiusrad-Kleid |
Zentrum ausgelöst | DRO |
Fahrhund | |
mit einer Breite von nicht mehr als 20 mm | |
Arbeitsleuchte | |
Ausgleichskeil | |
Inneres Schleifgerät (UG) | |
3-Kiefer-Schlagzeug (UG) | |
Verlängerungsschacht (UG) | |
Inneres Schleifrad (UG) | |
Vollständige Werkzeugmenge | |
Betriebsanleitung (englische Ausgabe) |
Außenschleifen für Drehteile
Kommt komplett mit abnehmbarem internem Schleifgerät.
Die Radkopfspindel wird durch ein Bimetall-Rüstlager unterstützt, wodurch die Spindel eine hohe Steifigkeit und Stabilität aufweist, eine schwere, ausgezeichnete Oberfläche gewährleistet.
Der Schleifkopf kann um 180° gedreht werden, um von innen nach außen zu schleifen.
Das zentrale Betreiberpanel und die angemessen verteilte Aktion
Die Handgriffe sind sehr klar und benutzerfreundlich.
Freundschaftlich an der Vorderseite der Maschine.
Die Handgriffe sind sehr klar und benutzerfreundlich.
Freundschaftlich an der Vorderseite der Maschine.
