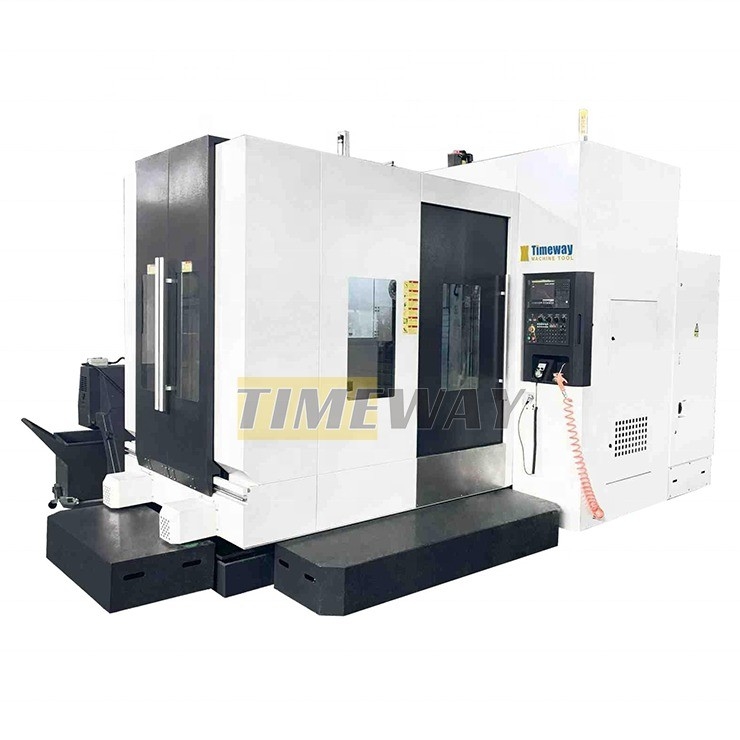

2s Werkzeugwechselzeit KND CNC-Fräsmaschine für Metall Horizontale Bearbeitungszentrum
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $49,998.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Die Situation: | Neues | Spindeltonner: | USE Gewerbewirtschaft |
|---|---|---|---|
| Nummer der Spindeln: | Einzigartig | Typ: | Horizontale |
| Abmessungen (L*W*H): | Einheitliche Datenbank | Gewicht (T): | 5,5 t |
| Tabellengröße (mm): | 500x500 | CNC-Steuerungssystem: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Anzahl der Achsen: | 3 | Tabellenbewegung (X) (mm): | 600 |
| Tabellenbewegung (Y) (mm): | 650 | Tabellenbewegung (Z) (mm): | 550 |
| Positionierungsgenauigkeit (mm): | 0.04mm | Wiederholbarkeit (X/Y/Z) (mm): | 0,008 |
| Leistung des Spindelmotors ((kW): | 11 | Max. Table Load (Kilogramm): | 500 KG |
| Min. Zeit für den Werkzeugwechsel: | 2 | Kapazität des Werkzeugmagazines: | 16, 24 |
| Wichtige Verkaufspunkte: | Multifunktionales | Gewährleistung: | 1 Jahr |
| Spannung: | Die Anforderungen des Kunden | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Tragbare Größe: | 500x500 |
| Indexisierung der Arbeitstabelle: | 0,001 | T-Schlitze des Arbeitstisches (Nr.-Sizex-Abstand): | 5/14/80 |
| Drehgeschwindigkeit des Arbeitstisches: | 16,6 | Lastkapazität des Arbeitstisches: | 500 |
| Verriegelungskraft (35 kg/cm2): | 2500 | X-Achsenbewegung: | 600 |
| Y-Achse Reise: | 620 | Z-Achse Reisen: | 550 |
| Schnellzufuhrgeschwindigkeit X/Y/Z-Achse: | 11/28/18 | Anwendbare Branchen: | Maschinenreparaturbetriebe, Produktionsbetriebe |
| Standort des Ausstellungsraums: | Philippinen, Marokko, VAE, Kolumbien, Bangladesch | Kernkomponenten: | Motor |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
Spezifikation | Einheit | HMC500 | HMC630 |
Tragbare Größe | mm | 500 × 500 | 630 x 630 |
Arbeitstischnummer | Stück | 1 | 1 |
Indexisierung der Arbeitstabelle | - Nein. | 00,001° | 00,001° |
T-Schlitze des Arbeitstisches (Nr.-Sizex-Abstand) | - | 5/14/80 | 5/18/122 |
Drehgeschwindigkeit des Arbeitstisches | Umdrehungen pro Minute | 16.6 | 11.1 |
Lastkapazität des Arbeitstisches | Weigerung | 500 | 800 |
Verriegelungskraft (35 kg/cm2) | Gewicht | 2500 | 4000 |
X-Achsenbewegung | mm | 600 | 1200 |
Fahrt auf der Y-Achse | mm | 620 | 800 |
Z-Achsenfahrt | mm | 550 | 700 |
Abstand von der Spindelmitte zum Arbeitstisch | mm | 150 bis 750 | -60 bis 740 |
Entfernung von der Spindelnase bis zur wortablen Mitte | mm | 150 bis 700 | 215 bis 880 |
Spindelverstärker | - | USE Gewerbewirtschaft | USE Gefahr für die Gesundheit |
Max. Spindelgeschwindigkeit | Umdrehungen pro Minute | 8000 | 6000 |
Flugsicherungsstil/Station | - | 24 (Disc) | 24 (Disc) |
Max. Werkzeugdurchmesser | mm | Φ78/Φ125 | Φ78/Φ125 |
Max. Werkzeuglänge | mm | 300 | 300 |
Max. Werkzeuggewicht | Weigerung | 8 | 8 |
Zeit für den Werkzeugwechsel | Sekunde | 7 | 7 |
Zuführgeschwindigkeit auf der Achse X/Y/Z | mm/min | 1-8000 | 1-8000 |
Schnellzufuhrgeschwindigkeit X/Y/Z-Achse | m/min | 30/30/30 | 20/12/20 |
Typ der X/Y/Z-Achsenführung | - | Linear | X/Z: linear/Y: gleitend |
X/Y/Z-Achsen-Positionierungsgenauigkeit | mm | 0.01 | 0.01 |
Genauigkeit der Neupositionierung der X/Y/Z-Achse | mm | 0.008 | 0.006 |
B-Achsen-Positionsgenauigkeit | Sekunde | 10 " | 10 " |
Hauptmotorleistung | kW | 11 | 15/18.5 |
Drehmoment des X/Y/Z-Achsenzuführmotors | NM | 11/28/18 | 16/18/20 |
Drehmoment des B-Achsen-Zuführmotors | NM | 15 | 15 |
Leistung | KVA | 50 | 50 |
Luftdruck | in kg/cm2 | 8 | 8 |
CNC-System | - | FANUC | FANUC |
Maschinengewicht | Weigerung | 7000 | 8000 |
Maschinendimensionen (LxWxH) | mm | Einheitliche Datenbank | 4285 x 3120 x 3280 |
√ FANUC 0i MF CNC-System √ X/Y: Lineare Führungsschienen, Z: Schiebeführung √ Taiwan BT40 Spindel, 8000 Dreh/min √ Taiwaner Flugsicherungsschiff mit 24 Werkzeugen √ vollständig eingeschlossen √ Manueller Impulsgenerator (MPG) √ USB- und LAN-Schnittstelle √ Arbeitsleuchte √ Pilotlampe √ Kühlsystem √ Zentralisiertes automatisches Schmiersystem √ Spindelluftblasen √ Luftgewehr √ Fräsen und Schleudern √ Wärmetauscher für elektrische Schränke √ Werkzeuge und Werkzeugkasten √ Ausgleichswinkel und Schrauben √ Bedienungsanleitung (englisch) | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4. Achse _ Direkt angetriebene Spindel (10000, 12000, 15000 U/min) _ Kreislaufkühlmitteldüse _ Kühlmittel durch Spindel (CTS) _ Spindelölkühler _ Klimaanlage _ Kettentyp-Chipförderer _ Wasserpistole _ Sicherheitstür _ Werkzeugmesssystem _ Werkstückmesssystem |
Maschinendetails
Ich habe ihn nicht gesehen.

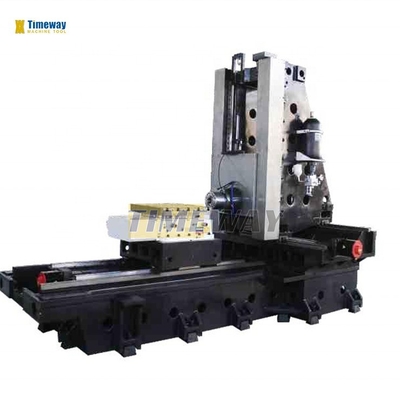

>> Die gehärteten und feingemachten Arbeitsplatten sorgen für eine hohe Steifigkeit.
>> Optional Taiwan TJR NC Drehtisch für die 4. Achse zur Verarbeitung von runden Stücken und zur Realisierung der 4-Achsenverbindung.
Ich habe ihn nicht gesehen.

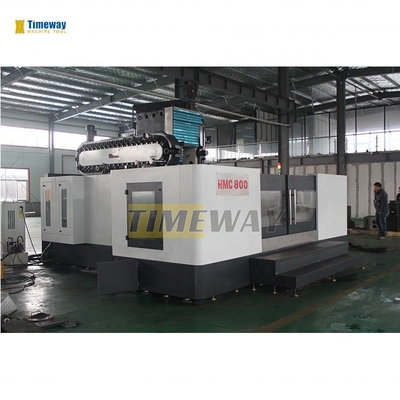

>> Große Arbeitsfläche kann den Verarbeitungsanforderungen verschiedener Größen entsprechen.
>> Die Teleskophülle aus Edelstahl kann die Leitungen der Maschine und die Kugelschraube wirksam vor Schäden schützen.
Ich habe ihn nicht gesehen.

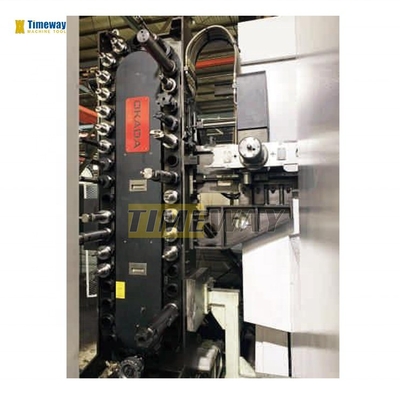

>> Wählen Sie das Werkzeugmagazin Taiwan BT40, mithohe Konzentrizität, geringer Lärm, schneller Werkzeugwechsel, hohe Präzision, lange Lebensdauer.
Ich habe ihn nicht gesehen.

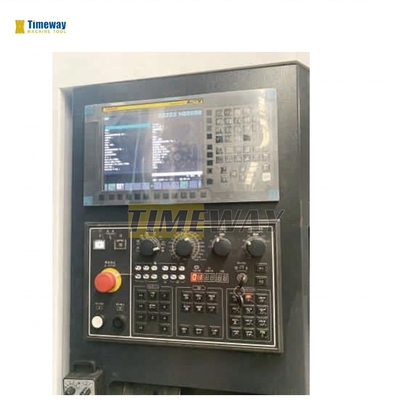

>> Stabiles CNC-System garantiert alle Arbeitsleistung des CNC-Vertikalbearbeitungszentrums.
>> Mitsubishi CNC-System ist optional.
Ich habe ihn nicht gesehen.
>> Kettentyp-Chipförderer ist optional.
Warum Sie uns wählen
Renishaw-Laser-Interferometer für CNC-Vertikalbearbeitungszentrum:
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
