| Herkunftsort: | China |
| Markenname: | TIMAC |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $61,899.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Die Situation: | Neues | Spindeltonner: | USE Gefahr für die Gesundheit |
|---|---|---|---|
| Nummer der Spindeln: | Einzigartig | Typ: | Vertikal |
| Abmessungen (L*W*H): | 3820 x 2560 x 3100 | Gewicht (T): | 3 T |
| Tabellengröße (mm): | 320x800 | CNC-Steuerungssystem: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Anzahl der Achsen: | 3 | Tabellenbewegung (X) (mm): | 1200 |
| Tabellenbewegung (Y) (mm): | 1300 | Tabellenbewegung (Z) (mm): | 700 |
| Positionierungsgenauigkeit (mm): | 0.04mm | Wiederholbarkeit (X/Y/Z) (mm): | 0,008 |
| Leistung des Spindelmotors ((kW): | 18.5 | Max. Table Load (Kilogramm): | 500 KG |
| Min. Zeit für den Werkzeugwechsel: | 2 | Kapazität des Werkzeugmagazines: | 16, 24 |
| Wichtige Verkaufspunkte: | Multifunktionales | Gewährleistung: | 1 Jahr |
| Spannung: | Die Anforderungen des Kunden | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Größe des Arbeitstisches (WxL): | 710x1400 |
| T-Schlitze (Nr./Breite/Spitze): | 5. 18. 152.5 | Ladekapazität: | 1200 |
| Längsfahrt (X): | 1300 | Kreuzfahrt (Y): | 700 |
| Vertikalfahrt (Z): | 650 | Entfernung von der Spindelnose zum Tisch: | 150 bis 800 |
| Abstand vom Spindelzentrum bis zur Spalte: | 785 | Spindelgeschwindigkeit: | 8000 |
| Anwendbare Branchen: | Maschinenreparaturbetriebe, Produktionsbetriebe | Standort des Ausstellungsraums: | Philippinen, Marokko, VAE, Kolumbien, Bangladesch |
| Kernkomponenten: | Motor | Hafen: | Hafen von China |

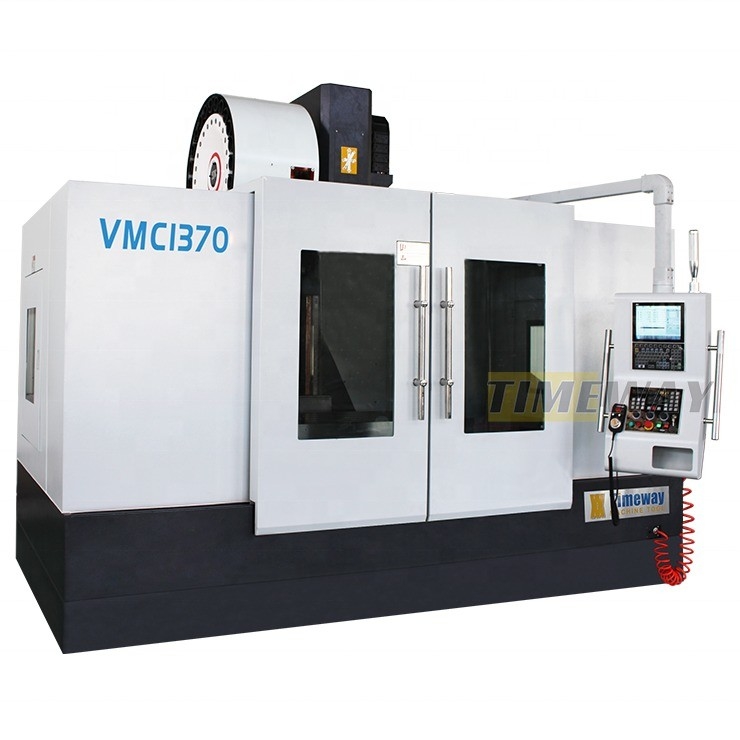

Spezifikation | Einheit | VMC1370 | VMC1580 | VMC1690 | VMC1890 | |||

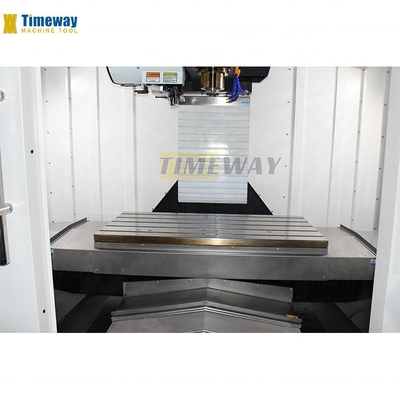

Größe des Arbeitstisches (WxL) | mm | 710x1400 | 800x1700 | 900x1800 | 900x2000 | |||
T-Schlitze (Nr./Breite/Spitze) | mm | 5. 18. 152.5 | 5/22/135 | 5/22/165 | 5/22/165 | |||
Ladekapazität | Weigerung | 1200 | 1500 | 1600 | 1600 | |||
Längsfahrt (X) | mm | 1300 | 1500 | 1600 | 1800 | |||
Kreuzfahrt (Y) | mm | 700 | 800 | 900 | 900 | |||
Vertikalfahrt (Z) | mm | 650 | 700 | 680 | 800 | |||
Entfernung von der Spindelnose zum Tisch | mm | 150 bis 800 | 185 bis 885 | 160 bis 840 | 160 bis 960 | |||
Abstand vom Spindelzentrum bis zur Spalte | mm | 785 | 810 | 950 | 950 | |||
Spindelverstärker | - | USE Gefahr für die Gesundheit | USE Gefahr für die Gesundheit | USE Gefahr für die Gesundheit | USE Gefahr für die Gesundheit | |||
Drehzahl der Spindel | Umdrehungen pro Minute | 8000 | 8000 | 6000 | 6000 | |||
Schnellzufuhrgeschwindigkeit X/Y/Z-Achse | m/min | 12/12/12 | 12/12/12 | 12/12/10 | 12/12/10 | |||
Drehmoment des X/Y/Z-Achsenzuführmotors | N.m. | 23/23/23 | 27/27/27 | 35/35/35 | 40/40/40 | |||
X/Y/Z-Achsen-Positionierungsgenauigkeit | mm | 0.015 | 0.015 | 0.015 | 0.015 | |||
Genauigkeit der Neupositionierung der X/Y/Z-Achse | mm | 0.01 | 0.01 | 0.01 | 0.01 | |||
Hauptmotorleistung | kW | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | |||
Luftdruckquelle | in kg/cm2 | 8 | 8 | 8 | 8 | |||
Leistung | Qualität | 30 | 30 | 35 | 40 | |||

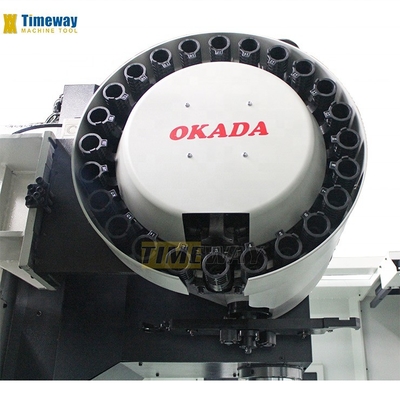

Kapazität des Werkzeugmagazins | T | 24 (Disc) | 24 (Disc) | 24 (Disc) | 24 (Disc) | |||
Typ der Führung | - | Schieben (Y-Achse vier Schienen) | Schieben (Y-Achse vier Schienen) | Schieben (Y-Achse vier Schienen) | Schieben (Y-Achse vier Schienen) | |||
Maschinengewicht | Weigerung | 11000 | 14000 | 15000 | 15500 | |||
Maschinendimensionen (LxWxH) | mm | 3820 x 2560 x 3100 | 4200x3520x3055 | 4280 x 3700 x 3220 | 4590x3960x3440 | |||
√ FANUC 0i MF CNC-System √ X/Y: Lineare Führungsschienen, Z: Schiebeführung √ Taiwan BT40 Spindel, 8000 Dreh/min √ Taiwaner Flugsicherungsschiff mit 24 Werkzeugen √ vollständig eingeschlossen √ Manueller Impulsgenerator (MPG) √ USB- und LAN-Schnittstelle √ Arbeitsleuchte √ Pilotlampe √ Kühlsystem √ Zentralisiertes automatisches Schmiersystem √ Spindelluftblasen √ Luftgewehr √ Fräsen und Schleudern √ Wärmetauscher für elektrische Schränke √ Werkzeuge und Werkzeugkasten √ Ausgleichswinkel und Schrauben √ Bedienungsanleitung (englisch) | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4. Achse _ Direkt angetriebene Spindel (10000, 12000, 15000 U/min) _ Kreislaufkühlmitteldüse _ Kühlmittel durch Spindel (CTS) _ Spindelölkühler _ Klimaanlage _ Kettentyp-Chipförderer _ Wasserpistole _ Sicherheitstür _ Werkzeugmesssystem _ Werkstückmesssystem |
