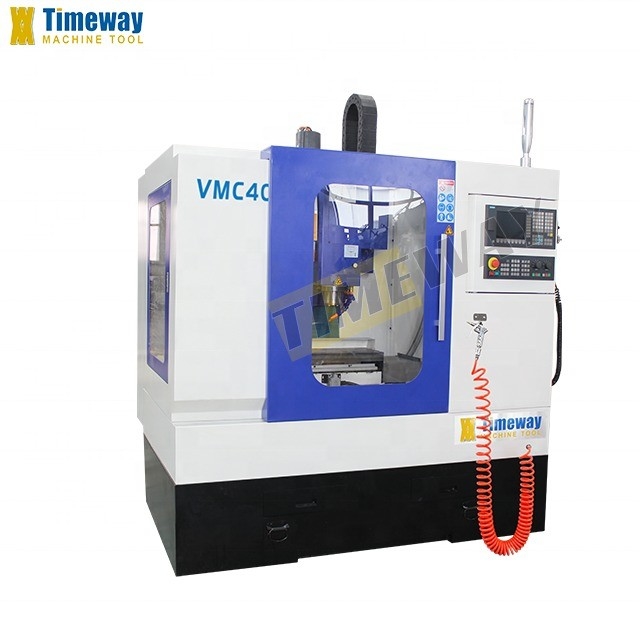

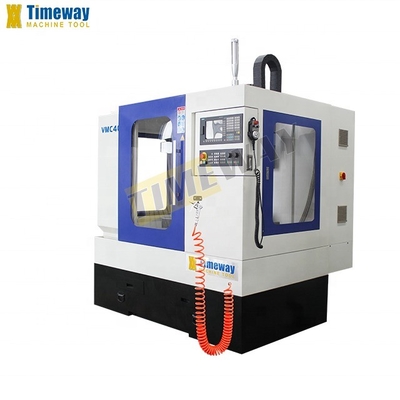

24 Werkzeugmagazin Kapazität VMC400 Vertikalbearbeitungszentrum mit 2,2 kW hoher Präzision
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Zertifizierung: | ISO CE |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $20,000.00/sets 1-2 sets |
| Verpackung Informationen: | In Sperrholzkästen. |
| Versorgungsmaterial-Fähigkeit: | 300 Satz/Sätze pro Monat |
|
Detailinformationen |
|||
| Die Situation: | Neues | Spindeltonner: | ISO30 |
|---|---|---|---|
| Nummer der Spindeln: | Einzigartig | Typ: | Vertikal |
| Abmessungen (L*W*H): | 1460x1940x2180 mm | Gewicht (T): | 1.15 T |
| Tabellengröße (mm): | 760x210 | CNC-Steuerungssystem: | FANUC |
| Anzahl der Achsen: | 3 | Tabellenbewegung (X) (mm): | 400 |
| Tabellenbewegung (Y) (mm): | 230 | Tabellenbewegung (Z) (mm): | 500 |
| Positionierungsgenauigkeit (mm): | ±0.02 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.01 |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 0 - 8000 U/m | Leistung des Spindelmotors ((kW): | 2.2 KW |
| Max. Table Load (Kilogramm): | 200 kg | Min. Zeit für den Werkzeugwechsel: | 6 |
| Kapazität des Werkzeugmagazines: | 24 | Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis |
| Gewährleistung: | 1 Jahr | Spannung: | Wie erfordern |
| Art der Vermarktung: | Heißes Produkt 2019 | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Steuerungssystem: | GSK oder SIEMENS | Abmessungen des Arbeitstisches: | 210 x 760 mm |
| Ladekapazität: | 200 kg | Bewegungsreisen: | 400/230/500 mm |
| Spindelgeschwindigkeit: | 8000 U/min | Anwendung: | Kleine und Chargenteile |
| Gewicht: | 1150/1250 kg | Macht: | 2.2 kW |
| Anwendbare Branchen: | Maschinenreparaturbetriebe, Produktionsbetriebe, andere | Standort des Ausstellungsraums: | Italien, Deutschland, Philippinen, Peru, Indonesien, Indien, Russland, Thailand, Chile, Südafrika |
| Kernkomponenten: | Andere | Hafen: | Hafen von China |
Produkt-Beschreibung
Beschreibung der Produkte

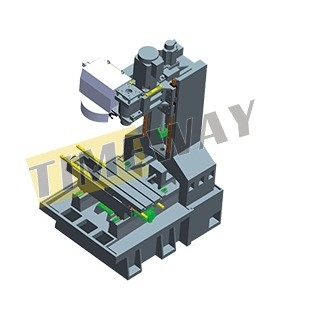

1. Die Hauptstruktur von Bett & Spalte übernehmen die hohe Steifigkeit Gusseisen, die durch hocheffiziente Löschung Wärmebehandlung, die Stabilität und Haltbarkeit der Genauigkeit zu gewährleisten.
2Die Säulenbauweise nimmt die Struktur mit breiter Spannweite an, die eine hohe Steifigkeit und Stabilität aufweist.
3Das Gegengewichtssystem auf der Rückseite der Säule hat die zweiachsige Ausrichtung, macht die Bewegung der Spindelbox stabiler und hält die negativen Auswirkungen von Vibrationen wirksam zurück.
4. Die 3 Achsen werden mit einer P3-Präzisionskugelschraube durch die Vorspannung von Doppelmutter-Wäschern umgesetzt, um die Stabilität der Positionierung und die Wiederholung der Positionierungsgenauigkeit zu erreichen.
5Die 3 Achsen sind alle mit einem hochpräzisen linearen Walzleitfaden ausgestattet, der die Zufuhrgeschwindigkeit erhöht und die Verarbeitungsgenauigkeit gewährleistet.

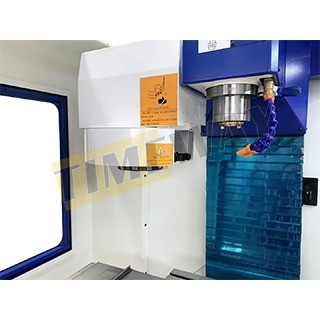

6. Präzisions-Hochgeschwindigkeitsspindel-Einheit und Wechselstrom-Servomotor sind durch den synchronen Gürtel verbunden, geringer Lärm, geringe Vibration und geringer Wärmewert, können Fräsen, Bohren, Reaming, Bohren und Tippen.
7. Lange vertikale Fahrt ((Z-Achse Fahrt 500mm). Kann auch mit der optionalen 4. Achse für die Teilung ausgestattet werden.
8Metallplatte integrierte Konstruktion, vollständig geschlossener Sicherheitsschutz, gute Gesamtsiegelung und hohe Dichtungsleistung.
2Die Säulenbauweise nimmt die Struktur mit breiter Spannweite an, die eine hohe Steifigkeit und Stabilität aufweist.
3Das Gegengewichtssystem auf der Rückseite der Säule hat die zweiachsige Ausrichtung, macht die Bewegung der Spindelbox stabiler und hält die negativen Auswirkungen von Vibrationen wirksam zurück.
4. Die 3 Achsen werden mit einer P3-Präzisionskugelschraube durch die Vorspannung von Doppelmutter-Wäschern umgesetzt, um die Stabilität der Positionierung und die Wiederholung der Positionierungsgenauigkeit zu erreichen.
5Die 3 Achsen sind alle mit einem hochpräzisen linearen Walzleitfaden ausgestattet, der die Zufuhrgeschwindigkeit erhöht und die Verarbeitungsgenauigkeit gewährleistet.
6. Präzisions-Hochgeschwindigkeitsspindel-Einheit und Wechselstrom-Servomotor sind durch den synchronen Gürtel verbunden, geringer Lärm, geringe Vibration und geringer Wärmewert, können Fräsen, Bohren, Reaming, Bohren und Tippen.
7. Lange vertikale Fahrt ((Z-Achse Fahrt 500mm). Kann auch mit der optionalen 4. Achse für die Teilung ausgestattet werden.
8Metallplatte integrierte Konstruktion, vollständig geschlossener Sicherheitsschutz, gute Gesamtsiegelung und hohe Dichtungsleistung.
Spezifikation | Einheit | VMC400 | ||
Größe des Arbeitstisches | mm | 760x210 | ||
T-Schlitze | mm | 14x3x63 | ||
Max. Lastkapazität | Weigerung | 200 | ||
X-Reisen | mm | 400 | ||
Y-Reise | mm | 230 | ||
Z-Reisen | mm | 500 | ||
Entfernung von der Spindelnose zur Tischfläche | mm | 110 bis 610 | ||
Abstand von der Spindelachse zur Spalte | mm | 320 | ||
Spindelverstärker | ISO30 | |||
Max. Spindelgeschwindigkeit | Umdrehungen pro Minute | 8000 | ||
Druck | MPa | 0.6 | ||
Spindel | Leistung des Spindelmotors | kW | 2.2 | |
Drehmoment des Spindelmotors | N.m. | 27 | ||
Achse X/Y/Z | Drehmoment des Motors | N.m. | 4 | |
Zuführgeschwindigkeit | mm/min | 5000 | ||
Schnelle Fütterungsgeschwindigkeit | mm/min | 12000 | ||
Kühlmittelpumpe | Kraft des Kältemotors | w | 120 | |
Nennstrom | L/min | 25 | ||

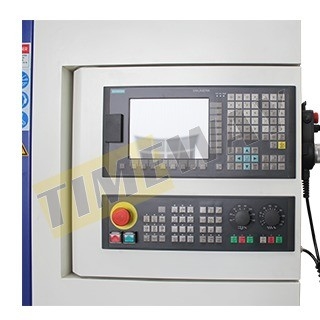

Steuerung | - | SINUMERIK 808D | ||
Flachbildschirm | - | 7.2" LCD-Flachbildschirm | ||
Steuerungsachse | Mehrsachsige Zufuhrsteuerung | - | Drei Achsen ((X/Y/Z) | |
Mindestbefehlserhöhung | mm | 0.001 | ||
Mindeste Input-Inkrement | mm | 0.001 | ||
Positionsgenauigkeit | mm | ±0.02 | ||
Wiederholungsgenauigkeit | mm | ±0.01 | ||
N.W. / G.W. | Weigerung | 1150/1250 | ||
Verpackungsgröße | cm | 146x194x218 | ||

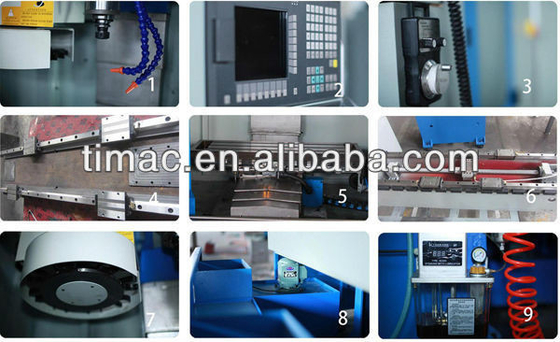

Gießereien aus Harz X、Y、Z Schienen übernehmen importierte lineare Führung X、Y、Z Schienen übernimmt Edelstahl Teleskopabdeckung Standard mit Gurtspindel, optional für direkt angetriebene Spindel Pneumatischer Zylinder aus Taiwan Taiwan TAC, Karussell- und Scheibenart sind optional erhältlich Einführungslager für Schraubschrauben Einfuhrkopplung Ausgleichssystem für den Vorrat haben schwere Gießereien oder Stickstoffbilanzsystemen als Option Vollständig eingeschlossen Starres Klopfen Luftblasen in der Spindelmitte Arbeitsleuchte Prüfleuchte USB- und LAN-Schnittstelle Manueller Impulsgenerator (MPG) Zentralisierte automatische Schmiersysteme Kühlsystem Heizwechsler für elektrische Schränke Ausgleichsblöcke und Schrauben Werkzeugkasten und Werkzeuge CNC-Steuerung | Die 4-Achse-Leitung NC Drehtisch mit einer Breite von mehr als 20 mm Kreisförmige Kühlmitteldüse Kühlmittel durch Spindel (CTS) Spindelölkühler Klimaanlage (A/C) für Elektro-Schränke Automatisches System zur Messung der Werkzeuglänge Automatisches Werkstückmesssystem Schraubsplitterförderer Splitterförderer der Ketteart Hochdruckwasserspülsystem Sicherheitstür Schmelzmittel für Öl |
