| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $30,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzkisten oder Holzpaletten |
| Versorgungsmaterial-Fähigkeit: | 500 Stück/Stück pro Jahr |
|
Detailinformationen |
|||
| Die Situation: | Neues | Spindeltonner: | USE Gewerbewirtschaft |
|---|---|---|---|
| Nummer der Spindeln: | Einzigartig | Typ: | Vertikal |
| Abmessungen (L*W*H): | 2400 x 1900 x 2400 mm | Gewicht (T): | 3,5 T |
| Tabellengröße (mm): | 1000x420 | CNC-Steuerungssystem: | Siehe Anhang I. |
| Anzahl der Achsen: | 3 | Tabellenbewegung (X) (mm): | 700 |
| Tabellenbewegung (Y) (mm): | 450 | Tabellenbewegung (Z) (mm): | 450 |
| Positionierungsgenauigkeit (mm): | ±0.003 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.003 |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 1 - 8000 R/m | Leistung des Spindelmotors ((kW): | 7.5/11 |
| Max. Table Load (Kilogramm): | 400 kg | Vorschubgeschwindigkeit (mm/min): | 1 - 10000 mm/min |
| Min. Zeit für den Werkzeugwechsel: | 2 | Kapazität des Werkzeugmagazines: | 24 |
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Gewährleistung: | 1 Jahr |
| Spannung: | angepasst | Art der Vermarktung: | Warmes Produkt 2021 |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Dienstleistungen nach dem Verkauf: | Ingenieure für die Auslandservice von Maschinen |
| Farbe: | Nach Ansicht des Kunden | Spindelgeschwindigkeit: | 6000 Dreh/min |
| Größe des Arbeitstisches: | 900 x 250 mm | Reisen am Arbeitsplatz: | 450*260*380mm |
| Spindeltonner: | BT30 | Werkzeug Magazin: | 10 Werkzeuge |
| Positionsgenauigkeit: | 00,02 mm | Wiederholung der Positionsgenauigkeit: | 0.01 mm |
| CNC-System: | GSK CNC-System oder andere | Anwendbare Branchen: | Maschinenreparaturwerkstätten, Lebensmittel- und Getränkefabriken, Hausgebrauch, Druckereien, Bauwer |
| Standort des Ausstellungsraums: | Kanada, USA, Italien, Frankreich, Deutschland, Brasilien, Mexiko, Russland, Spanien, Chile, Kolumbie | Schnelle Zufuhrgeschwindigkeit ((m/min): | 48/48/48 |
| Kernkomponenten: | CNC-System | ||

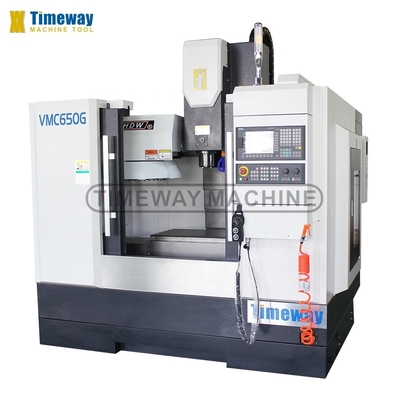

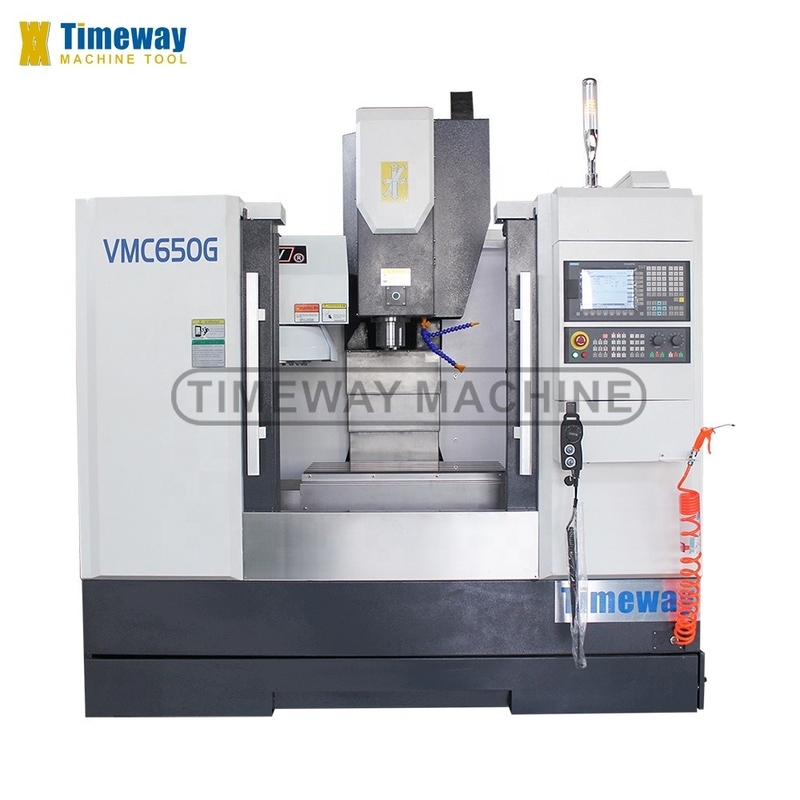

Spezifikation | Einheit | VMC650G | ||
Typ der X/Y/Z-Achsenführung | / | Lineare Führungsschiene | ||
Kapazität | ||||
Fahrt auf der X-Achse | mm | 700 | ||
Fahrt auf der Y-Achse | mm | 450 | ||
Fahrt auf der Z-Achse | mm | 450 | ||

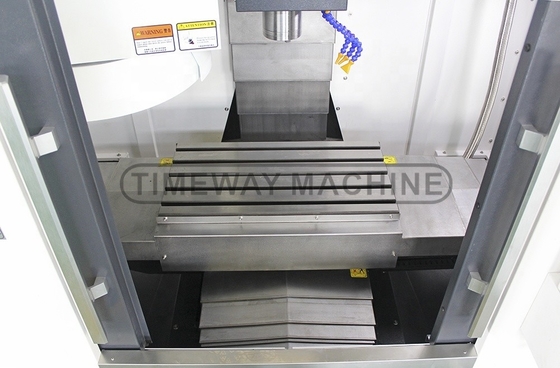

Tabelle | ||||
Größe der Tabelle | mm | 1000×420 | ||
Ladekapazität | Weigerung | 400 | ||
T-Schlitze (Nr. / Breite / Tonhöhe) | mm | 5-18-80 | ||
Entfernung zwischen Spindelnase und Tischmitte | mm | 130 bis 630 | ||
Spindel | ||||
Abstand von Spindelmitte zu Spalte | mm | 495 | ||
Spindelverstärker | / | USE Geflügel | ||
Drehzahl der Spindel | r/min | 8000 | ||
Hauptmotorleistung | kW | 7.5/11 | ||
3 Achsen (X/Y/Z) | ||||
Leistung des X/Y/Z-Achsen-Servomotors (MITSUBISHI) | kW | 2/2/3 | ||
X/Y/Z-Achsen-Servomotor (FANUC) | Nm | β12/β12/β22 | ||
Schnellzufuhrgeschwindigkeit X/Y/Z-Achse | m/min | 48/48/48 | ||
X/Y/Z-Achsen Schneidgeschwindigkeit | mm/min | 0-10000 | ||
Genauigkeit | ||||
X/Y/Z-Achsen-Positionierungsgenauigkeit | mm | ± 0,003/300 | ||
Genauigkeit der Wiederholung der Positionierung der X/Y/Z-Achse | mm | ± 0,003/300 | ||

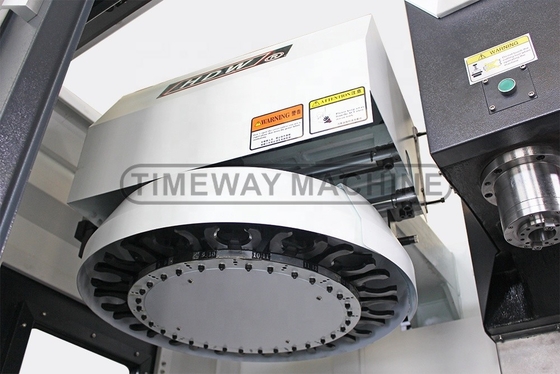

Werkzeugfach (ATC) | ||||
Flugsicherungsstil | / | Die Scheibe | ||
Flugsicherungskapazität | Werkzeuge | 24 | ||
Zeit für den Werkzeugwechsel (Werkzeug zu Werkzeug) | Sekunde | 1.4 | ||
Max. Werkzeuggewicht | Weigerung | 8 | ||
Max. Werkzeugdurchmesser | mm | Φ78/Φ120 (Leer) | ||
Max. Werkzeuglänge | mm | 300 | ||
Andere | ||||
Stromversorgung | KVA | 18 | ||
Luftdruck erfordern | in kg/cm2 | 6 bis 8 | ||
Z-Achsen-Balancierungssystem | / | Nein | ||
Maschinengewicht | Weigerung | 3500 | ||
Gesamtgröße (LxWxH) | mm | 2400 × 1900 × 2400 | ||
CNC-System | / | FANUC/MITSUBISHI | ||
√ SIEMENS808D CNC-System √ X/Y/Z: Lineare Führungsschienen √ Taiwan BT40 Spindel, 8000 Dreh/min √ Taiwaner Flugsicherungsschiff mit 24 Werkzeugen √ vollständig eingeschlossen √ Manueller Impulsgenerator (MPG) √ USB- und LAN-Schnittstelle √ Arbeitsleuchte √ Pilotlampe √ Kühlsystem √ Zentralisiertes automatisches Schmiersystem √ Spindelluftblasen √ Luftgewehr √ Fräsen und Schleudern √ Wärmetauscher für elektrische Schränke √ Werkzeuge und Werkzeugkasten √ Ausgleichswinkel und Schrauben √ Bedienungsanleitung (englisch) | _ MITSUBISHI/FANUC/FAGOR/GSK/HNC/KND _ 4. Achse _ Direkt angetriebene Spindel (10000, 12000, 15000 U/min) _ Kreislaufkühlmitteldüse _ Kühlmittel durch Spindel (CTS) _ Spindelölkühler _ Klimaanlage _ Kettentyp-Chipförderer _ Wasserpistole _ Sicherheitstür _ Werkzeugmesssystem _ Werkstückmesssystem |
