1- Die optimale Spindelunterstützung.
2. Verwenden Sie als Referenz klassische Struktur der vertikalen Koordinatbohrung, haben eine bessere Spindelsteifigkeit.
3. CNC-Rotationsschwing-Arbeitsbank realisieren Struktur von Doppelwand Unterstützung.
4Die Y-Achse hat vier Leitungen als Stütze und Hauptantrieb in der Mitte.

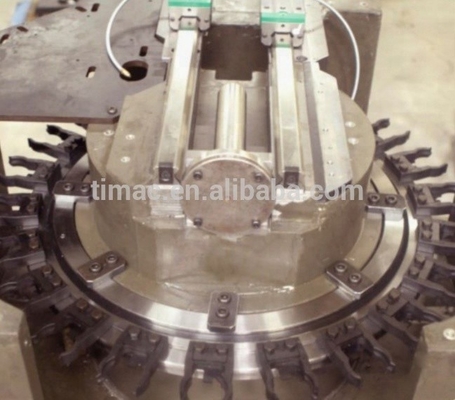

5. Kreisförmiges Werkzeugmagazin in Kombination mit Drehmaschinen, einfache Struktur und Platzersparnis.
 |
16kW chinesische GNC61CNC-System CNC Fünf Achsen Vertikalbearbeitungszentrum für Schnellschneiden
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC TIMEWAY |
| Zertifizierung: | ISO CE |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $250,000.00/sets 1-2 sets |
| Verpackung Informationen: | Standardpaket |
| Versorgungsmaterial-Fähigkeit: | 100 Stück/Stück pro Jahr |
|
Detailinformationen |
|||
| Die Situation: | Neues | Nummer der Spindeln: | Einzigartig |
|---|---|---|---|
| Typ: | Vertikal | Abmessungen (L*W*H): | 2500*4200*2400 mm |
| Gewicht (T): | 4 T | Tabellengröße (mm): | Andere |
| Anzahl der Achsen: | 3, 4, 5 | Tabellenbewegung (X) (mm): | 400 |
| Tabellenbewegung (Y) (mm): | 380 | Tabellenbewegung (Z) (mm): | 350 |
| Positionierungsgenauigkeit (mm): | Andere | Wiederholbarkeit (X/Y/Z) (mm): | Andere |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 0 - 20000 R/m | Leistung des Spindelmotors ((kW): | 16.7.5 |
| Max. Table Load (Kilogramm): | 500 KG | Min. Zeit für den Werkzeugwechsel: | 2 |
| Kapazität des Werkzeugmagazines: | 22 | Wichtige Verkaufspunkte: | Automatisch |
| Gewährleistung: | 1 Jahr | Spannung: | 380 V/50 Hz |
| Art der Vermarktung: | Warmes Produkt 2021 | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Größe der Tabelle: | Andere | Farbe: | Nach Kundenwunsch |
| Worktabledurchmesser: | 450 mm | Spindelgeschwindigkeit: | 16000rpm |
| X/Y/Z-Achsenfahrt: | 400/380/350 mm | Drehzahl auf der A-Achse: | 30 Rpm |
| Drehzahl auf der Achse C: | 80RPM | CNC-System: | Chinesisches GNC61CNC-System |
| Zahl der Achse: | 5 | Anwendbare Branchen: | Herstellungsbetriebe, andere |
| Standort des Ausstellungsraums: | Saudi-Arabien, Mexiko, Thailand, Argentinien, Algerien, Malaysia | Kernkomponenten: | Motor |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung des Produkts

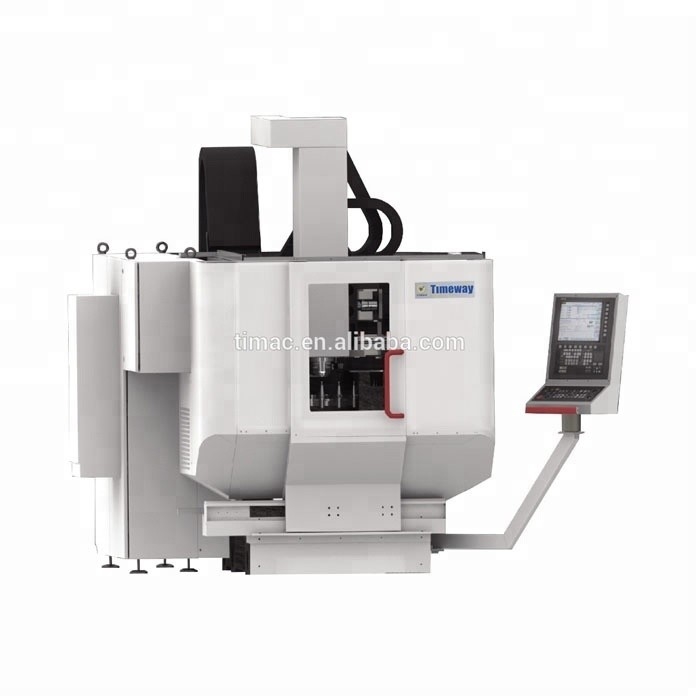

Fünf-Achsen-Vertikal CNC-Bearbeitungszentrum
Vorteile von Werkzeugmaschinen
1Verbessertes Portalsystem und die gesamte Maschinenstruktur.
2- Nehmen Sie einen künstlichen Lidan-Bettkörper an.
3Die direkte Antriebstechnologie garantiert eine bessere dynamische Reaktionsfähigkeit.
4- Im Schwerpunkt angetrieben.
5Die Schnellzufuhrgeschwindigkeit beträgt 60 m/min.
6- Hoch dynamische Reaktionstechnik.
7- Höhere Präzision, höhere Verarbeitungsleistung.
8- Pick-up Werkzeugmagazin, Werkzeugwechselzeit ist kurz.
9. Hochgeschwindigkeits-C-Achse realisieren Fräsen und Drehen Verbindung Funktion.
10Drehwinkelbereich der A-Achse: -130° bis +130°.
11Intelligente Stromversorgung, Energieeinsparung von 20% während der Lebensdauer.
2- Nehmen Sie einen künstlichen Lidan-Bettkörper an.
3Die direkte Antriebstechnologie garantiert eine bessere dynamische Reaktionsfähigkeit.
4- Im Schwerpunkt angetrieben.
5Die Schnellzufuhrgeschwindigkeit beträgt 60 m/min.
6- Hoch dynamische Reaktionstechnik.
7- Höhere Präzision, höhere Verarbeitungsleistung.
8- Pick-up Werkzeugmagazin, Werkzeugwechselzeit ist kurz.
9. Hochgeschwindigkeits-C-Achse realisieren Fräsen und Drehen Verbindung Funktion.
10Drehwinkelbereich der A-Achse: -130° bis +130°.
11Intelligente Stromversorgung, Energieeinsparung von 20% während der Lebensdauer.
Spezifikation
Spezifikationen | Einheiten | FMC-400 | ||
A-Achse | Antriebsart | Direktantrieb mit Drehmomentmotor | ||
Drehmoment des Antriebs S1/S6 | N.m. | 689/1250 ((Einfahrzeug) (Einfahrzeug) | ||
C-Achse | Antriebsart | Direktantrieb mit Drehmomentmotor | ||
Drehmoment des Antriebs S1/S6 | N.m. | 315/582 | ||
Max. Zuführgeschwindigkeit | X/Y/Z-Achse | m/min | 4048. | |
A-Achse | Umdrehungen pro Minute | 30 | ||
C-Achse | Umdrehungen pro Minute | 80 | ||
Einheit für die Einstellung von Min | X/Y/Z-Achse | Ich weiß nicht. | 1- 0, 0, 0, 0, 0, 0, 0, 0,1 | |
C-Achse | - Nein. | 00,001°; 0,0001° | ||
Positionsgenauigkeit | X/Y/Z-Achse | Ich weiß nicht. | 8; 5 | |
A/C-Achse | " | 8; 5 | ||
Neupositionierungsgenauigkeit | X/Y/Z-Achse | Ich weiß nicht. | 53. | |
A/C-Achse | " | 53. | ||
CNC-System | Modell | GNC61 CNC-System | ||
Anmerkungen: Die Werkzeugmaschine der Serie verfügt auch über 600Series; 800Series; 1250Series. Unter den VMC-Serie nur mit X/Y/Z-Achse ausgestattet ist, keine A/C-Achse. FMC-T-Serie Standard:Elektrische Spindel mit Verriegelung und C-Achse Hochgeschwindigkeit. aber FMC-Serie elektrische Spindel ohne Sperren und C-Achse niedrige Geschwindigkeit. je nach Kundenanforderung, können wir verschiedene Spezifikationen Rotationsarbeitstisch. Detaillierte Bilder
Hauptdarbietung

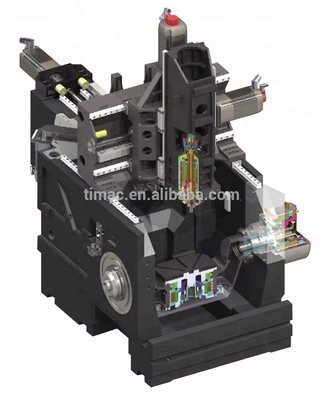

Verbessertes Gantry-Rahmen und Gesamtmaschinenstrukturdesign
Künstliche Lidan-Bettkörper
1Der Wärmeausdehnungskoeffizient beträgt nur 1/20 des Gusseisen, kleiner thermischer Verformungsfehler.
2Die künstliche Lidan-Dämpfung ist sechsmal so hoch wie die des Gusseisens, bessere Vibrationsleistung.
3Einmal geformt, sparen Sie die anschließende Bearbeitungszeit und Kosten erheblich.
4. Herstellungsprozess bei Raumtemperatur, Präzisionsmaschinen zur Auswahl von Bettmaterialien.
2Die künstliche Lidan-Dämpfung ist sechsmal so hoch wie die des Gusseisens, bessere Vibrationsleistung.
3Einmal geformt, sparen Sie die anschließende Bearbeitungszeit und Kosten erheblich.
4. Herstellungsprozess bei Raumtemperatur, Präzisionsmaschinen zur Auswahl von Bettmaterialien.

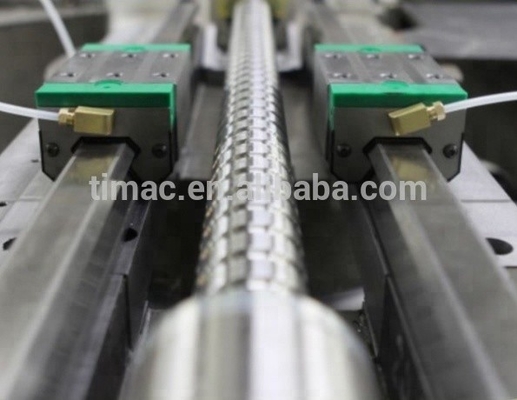

Technik der direkten Antriebe
1. Gute dynamische Reaktionsfähigkeit
2. Rückschlagfrei, kein mechanischer Verschleiß der Getriebe
3. Durch Drehmomentmotor als Drehkoordinat-Hauptantriebstechnologie
4. FMC-400 und FMC-400T C-Achse sind jeweils mit einem niedrigen/hohen Drehmoment-Motor ausgestattet, so dass eine hochpräzise
Fräsen und Drehen.
2. Rückschlagfrei, kein mechanischer Verschleiß der Getriebe
3. Durch Drehmomentmotor als Drehkoordinat-Hauptantriebstechnologie
4. FMC-400 und FMC-400T C-Achse sind jeweils mit einem niedrigen/hohen Drehmoment-Motor ausgestattet, so dass eine hochpräzise
Fräsen und Drehen.

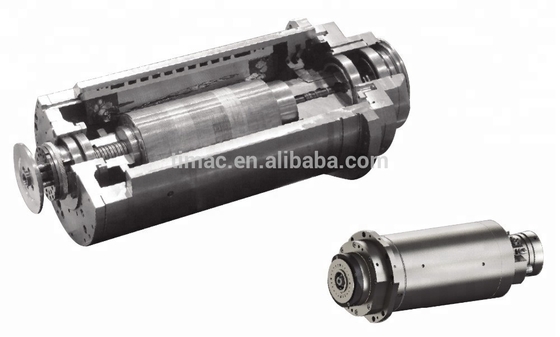

Elektrische Spindel
1. Freisetzung elektrische Spindel ist einer der wichtigsten Teile der Bearbeitungszentrum, die Serie Spindel ist Hochgeschwindigkeit, Präzision, hohe Steifigkeit und
Elektrische Spindel mit großer Leistung (optional Fräs- und Drehverbindung, elektrische Spindel mit Spindelverriegelung und Drehfunktion).
2Es eignet sich für die hocheffiziente Präzisionsbearbeitung von integrierten Bauteilen des Luft- und Raumfahrtbereichs, komplexen Körperteilen, Flugzeugmotoren.
Teile für Schachteln, Spiraleinsatzgeräte für Regenschirme und Formen.
Elektrische Spindel mit großer Leistung (optional Fräs- und Drehverbindung, elektrische Spindel mit Spindelverriegelung und Drehfunktion).
2Es eignet sich für die hocheffiziente Präzisionsbearbeitung von integrierten Bauteilen des Luft- und Raumfahrtbereichs, komplexen Körperteilen, Flugzeugmotoren.
Teile für Schachteln, Spiraleinsatzgeräte für Regenschirme und Formen.
Vorteile des CNC-Systems
1. Perfekte Fünf-Achsen-Technologie ((RTCP, geneigte Maschinenbearbeitung)
2Hochgeschwindigkeits-Informationsübertragung.
3Hochauflösende, präzise Frequenzsteuerung.
4Präzisionswahrnehmung für Position oder Winkel.
5- Mehrkanalsteuerungstechnologie.
6- Systeme unterstützen drahtlose Sonde, Werkzeug-Einstellungsmessgerät.
7. Fehlerkompensationsfunktion: die bidirektionale Schrägkompensation, Linearitätskompensation (einschließlich jeder Abbiegung)
Vergleiche zwischen der Vergleiche zwischen der Vergleiche zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen
8Sekundärentwicklung und Offline-3D-Simulationssystem
2Hochgeschwindigkeits-Informationsübertragung.
3Hochauflösende, präzise Frequenzsteuerung.
4Präzisionswahrnehmung für Position oder Winkel.
5- Mehrkanalsteuerungstechnologie.
6- Systeme unterstützen drahtlose Sonde, Werkzeug-Einstellungsmessgerät.
7. Fehlerkompensationsfunktion: die bidirektionale Schrägkompensation, Linearitätskompensation (einschließlich jeder Abbiegung)
Vergleiche zwischen der Vergleiche zwischen der Vergleiche zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen zwischen den Vergleichen
8Sekundärentwicklung und Offline-3D-Simulationssystem
Positive Kommentare von Kunden
Unternehmensprofil
Fabrikanzeige:
Text Einleitung:
Firmenprofil:
Timeway Machine Tool Co., Ltd. ist ein professionelles Werkzeugmaschinenherstellungsunternehmen, die wichtigsten Produkte sind Drehmaschine, Fräsmaschine, Schleifmaschine usw.,und entsprechend den Bedürfnissen der Kunden können wir auch verschiedene Spezialmaschinen entwerfen und fertigen, um im Bereich der Werkzeugmaschinen Dienstleistungen im Bereich der technologischen Modernisierung und Umwandlung zu erbringen.
Unsere Fabrik wurde 2014 gegründet. Es hat professionelle Techniker, ein Forschungs- und Entwicklungsteam, produziert und verkauft CNC-Ausrüstung und bietet professionelle kundenspezifische Dienstleistungen.Unsere Produkte werden weit verbreitet in der Formenverarbeitung verwendet, 3C-Produkte, landwirtschaftliche Maschinen, Erdölmaschinen, Autoteileverarbeitung, Luft- und Raumfahrtindustrie usw., die mehr als 60 Länder und Regionen im In- und Ausland verkaufen.
Häufig gestellte Fragen
F: Warum haben Sie sich für TIMEWAY MACHINE entschieden?
A: 1. Hohe Qualität mit wettbewerbsfähigem Preis; 2. Professionelles F&E-Team und 25 Jahre Exporterfahrung; 3. Exportiert in mehr als 60 Länder; 4. CE, ISO-Zertifikate; 5.24 Stunden Online-Dienst (Skype), WhatsApp, Wechat, Trademanager); 6. 12 Monate Qualitätsgarantie; 7. Übersee-Ingenieure zur Verfügung für die Problemlösung;F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?A: Ja, wir haben eine sehr strenge Qualitätskontrollabteilung eingerichtet, um gute Qualität zu gewährleisten.F: Was ist die MOQ?A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)F: Was ist mit den Zahlungsbedingungen?A: (1) T/T mit 30% Vorauszahlung und 70% Balancezahlung vor Versand; (2) Unwiderrufliche LC bei Ankunft; (3) Western Union, MoneyGram usw.F: Wie wäre es mit der Garantie?A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
