- Die schweren Drehmaschinen dieser Baureihe haben eine 970 mm breite, rechteckige Induktionsgehärteten und Bodenbettführung, die eine hervorragende Stabilität, hohe Steifigkeit und maximal 10 t Lager zwischen den Zentren aufweist.
- Die Hauptspindel besteht aus einem Präzisionswalzlager mit einer 3-PunkteHaltestruktur.
- Sattelführung mit Teflon-Gürtel überzogen, drehbare Heckstock-Federstruktur, um Reibung und Wärmeproduktion zu minimieren.
- die Maschine ist für verschiedene Dreharbeiten geeignet, wie z. B. das Drehen von äußeren und inneren zylindrischen Oberflächen, Endflächen und das Drehen von metrischen oder Zollfäden,mit einer Breite von mehr als 50 mm,, usw.
- Das motorisierte kurze Konikerdrehen könnte durch den oberen Schieber selbständig und das motorisierte Drehen der langen Koniker durch den oberen Schieber in Kombination mit der Längszufuhr erfolgen.
- Außerdem können diese Drehmaschinen auch Bohrungen, Trepanen, Bohrungen usw. durchführen.
 |

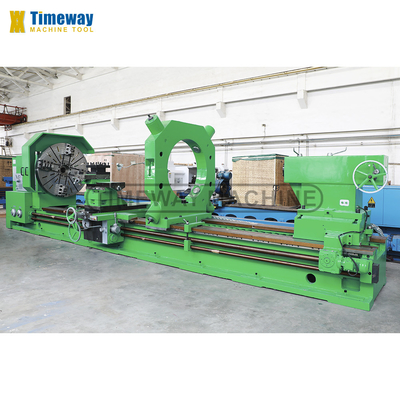

5000 mm Abstand zwischen den Zentren Manuelle Drehmaschine für das universelle horizontale Schraubschneiden
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | Timeway/TIMAC |
| Modellnummer: | Die in Absatz 1 genannten Anforderungen gelten nicht. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $71,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 5000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 3.15 - 315 U/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Typ: | Horizontale |
| Leistung des Spindelmotors ((kW): | 22 | Abmessungen (L*W*H): | 8020*1995*2525 |
| Gewicht (Kg): | 10000 kg | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Einfache Bedienung | Art der Vermarktung: | Heißes Produkt 2022 |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Name: | Horizontale Hochleistungsdrehbank |
| Modell: | Die in Absatz 1 genannten Anforderungen gelten nicht. | CNC oder nicht: | Normal |
| Farbe: | Anforderung der Kunden | Max.Swing über Bett: | 1600 mm |
| Max. Schwenken Sie über das Kreuzbett.: | 1210MM | Abstand zwischen Mitten: | 5000 mm |
| Max.Turning-Länge: | 4800mm | Bett-Breite: | 970 mm |
| Spindel-Bohrung: | 130 mm | Die Situation: | Neues |
| Spindelbohrung ((mm): | 130 | Anwendbare Branchen: | Baustoffwerkstätten, Maschinenreparaturwerkstätten, Produktionsbetriebe, Haushaltsbetriebe, Einzelha |
| Standort des Ausstellungsraums: | Italien, Frankreich, Deutschland, Vietnam, die Philippinen, Brasilien, Peru, Saudi-Arabien, Indonesi | Max. Drehlänge (mm): | 4800 mm |
| Kernkomponenten: | Bearing, Pumpe, Zahnrad, Motor, Getriebe, Motor, andere | ||
Produkt-Beschreibung
Beschreibung des Produkts

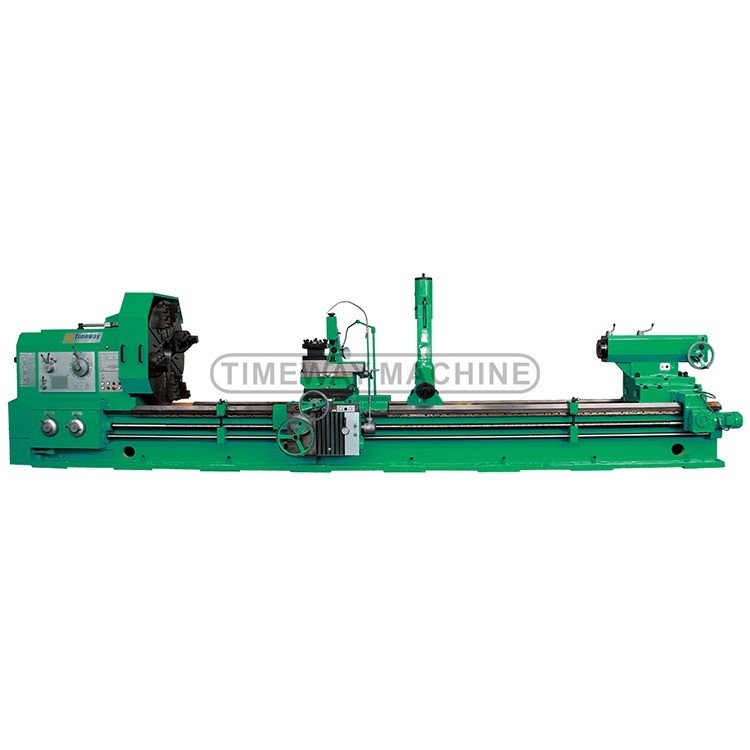

Schwere horizontale Drehmaschine
Modell: AL-1250C, AL-1400C, AL-1600C, AL-1800C
Eigenschaften:
Detaillierte Bilder

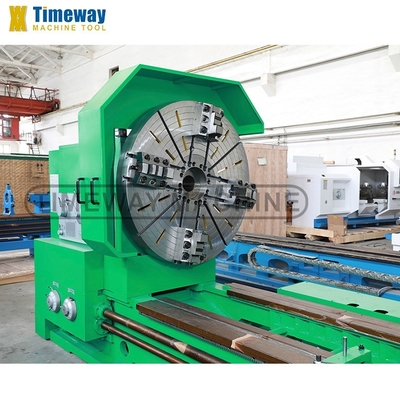

Headstock und Chuck
⇒ Die horizontalen Drehmaschinen gewinnen mit 33 Drehzahlen eine breite Spindelgeschwindigkeit von 3,15 bis 315 U/min.
⇒ Die schweren Drehmaschinen sind mit einem 4-Kiefer-Schwerdrehmaschinenschalter ausgestattet, mit starker Klemmkraft.
⇒ Die schweren Drehmaschinen sind mit einem 4-Kiefer-Schwerdrehmaschinenschalter ausgestattet, mit starker Klemmkraft.

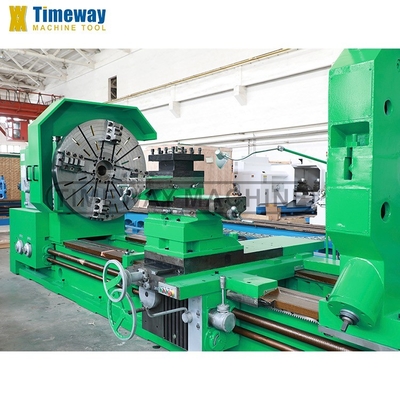

Steady Rest geschlossener Art
⇒ Die feste Ruhe nimmt eine Dreipunkt-Stützstruktur an, die Positionierungsgenauigkeit ist höher.

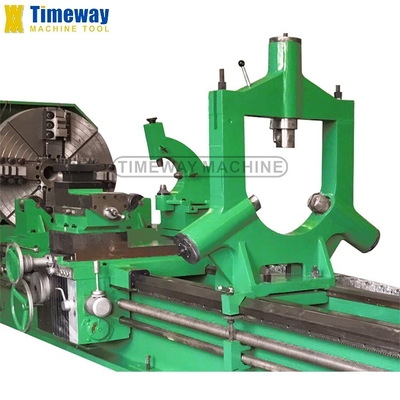

Stehende Ruhe des offenen Typs
⇒ Die Rollenstütze (offene Stütze) ist die Standardkonfiguration, achten Sie darauf, größere Teile zu schneiden.
⇒ Die Rollenstütze bewegt sich rechts und links auf den Schienen der Drehmaschinen durch Getriebe und Rack, reduziert die Arbeitsintensität.
⇒ Die Rollenstütze bewegt sich rechts und links auf den Schienen der Drehmaschinen durch Getriebe und Rack, reduziert die Arbeitsintensität.

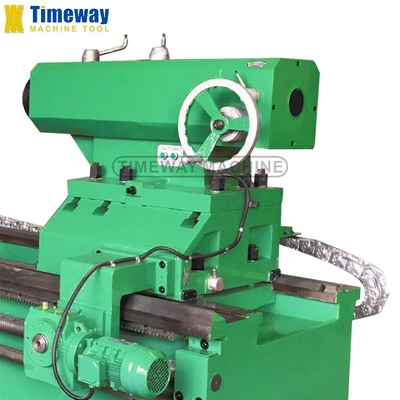

Motorisierter Heckstock
⇒ Horizontale Drehmaschinen sind mit motorisiertem Rückenstock ausgestattet, einfache und einfache Bewegung.
⇒ Die Hülle des Schwanzstockes kann sowohl roh als auch fein gefüttert werden.
⇒ Die Hülle des Schwanzstockes kann sowohl roh als auch fein gefüttert werden.
Spezifikation
Spezifikation | Einheit | Die in Absatz 1 genannten Bedingungen gelten nicht. | AL-1400C | AL-1600C | Die Nummer des Herstellers ist: | |||
Max. Schwenken Sie sich übers Bett. | mm | 1250 | 1400 | 1600 | 1800 | |||
Max. Schwenken Sie über das Kreuzbett. | mm | 865 | 1010 | 1210 | 1410 | |||
Abstand zwischen den Zentren | mm | Die Kommission hat eine Reihe von Maßnahmen ergriffen. | ||||||
Max. Drehlänge | mm | 2800/3800/4800/5800/7800/9800/11800 | ||||||
Breite des Betts | mm | 970 | 970 | 970 | 970 | |||
Max. Schneidkraft | N | 45000 | 45000 | 45000 | 45000 | |||
Ladekapazität | Weigerung | 10000 | 10000 | 10000 | 10000 | |||
Spindelnase | - | A2 bis 15 | A2 bis 15 | A2 bis 15 | A2 bis 15 | |||
Spindelbohrung | mm | 130 | 130 | 130 | 130 | |||
Spindelverstärker | - | Metrik 140 | Metrik 140 | Metrik 140 | Metrik 140 | |||
Drehzahlbereich der Spindel | Umdrehungen pro Minute | Vorwärts:3.15-315, umgekehrt:3.5-291 | ||||||
Schritt der Spindelgeschwindigkeit | Schritte | Vorwärts:21Zurück:12 | 56 | 56 | 56 | |||
X/Z-Achsen Futtermittelarten | Arten | 56 | 56 | 56 | 56 | |||
Fütterungsbereich | mm/r | Längsschnitt:0.1-12, Kreuz:0.05-6, oberer Werkzeugposten: 0.025-3 | ||||||
Metrische Fäden (Arten) | mm | 1-120(44) | 1-120(44) | 1-120(44) | 1-120(44) | |||
Inch-Fäden (Arten) | TPI | 28-1/4(31) | 28-1/4(31) | 28-1/4(31) | 28-1/4(31) | |||
Modulfäden (Arten) | MP | 0.5-60(45) | 0.5-60(45) | 0.5-60(45) | 0.5-60(45) | |||
Durchmesser von Gewinden (Art) | DP | 1/2-56 ((38) | 1/2-56 ((38) | 1/2-56 ((38) | 1/2-56 ((38) | |||
Kreuzrutschfahrt | mm | 650 | 650 | 650 | 650 | |||
Spitzenrutschfahrt | mm | 300 | 300 | 300 | V4 | |||
Hauptmotorleistung | kW | 22 | 22 | 22 | 30 | |||
Maschinenlänge | mm | 6020/7020/8020/9020/11020/13020/15020 | ||||||
Maschinenbreite | mm | 1995 | 1995 | 1995 | 2665 | |||
Maschinenhöhe | mm | 2175 | 2325 | 2525 | 2680 | |||
Zubehör
Standardzubehör
4 Kiefer schwerer unabhängiger Schlag,
Stetige Ruhe (über 3 M)
Folgen Sie der Ruhe.
Handbewegtes Heckstock,
Totes Zentrum,
mit einer Breite von mehr als 20 mm,
Kühlsystem,
Arbeitsleuchte,
Werkzeuge und Werkzeugkasten,
Ausgleichs-Keil und Schrauben,
Betriebsanleitung (englisch).
Folgen Sie der Ruhe.
Handbewegtes Heckstock,
Totes Zentrum,
mit einer Breite von mehr als 20 mm,
Kühlsystem,
Arbeitsleuchte,
Werkzeuge und Werkzeugkasten,
Ausgleichs-Keil und Schrauben,
Betriebsanleitung (englisch).
Zusätzliche Zubehörteile
DRO mit 2 oder 3 Achsen,
Chuck ist ein Wachmann.
Werkzeugpfosten-Schutz,
Hinterer Spritzschutz,
Elektrisch bewegliche Schwanzstange,
Schleifende Bindung.
Werkzeugpfosten-Schutz,
Hinterer Spritzschutz,
Elektrisch bewegliche Schwanzstange,
Schleifende Bindung.
