* Die Maschine eignet sich für die Bearbeitung von großen, dünnen und schweren unregelmäßigen Werkstücken; kein Fehler der Rundheit des Werkstücks aufgrund des Trägheitsgewichts, um die Rundeigenschaftsgenauigkeit des Werkstücks sicherzustellen.Aufgrund des Gewichts des Werkstücks, so daß Werkstück und Befestigung sicherstellen können, daß geschlossene, kurze Lade- und Entladezeit und Stabilität des Werkstücks gewährleistet sind.
* Die Spalte, der Balken und der Rammführer werden nach dem Löschen geschliffen, haben eine hohe Verschleißbeständigkeit und verlängern die Lebensdauer; einzigartige gesamte geschlossene Abdeckung verhindert Schrott und Kühlmittelspritzungen,Umweltschutzzwecke zu erreichen.
|
Detailinformationen |
|||
| Typ: | Vertikal | Max. Länge des Werkstücks (mm): | 1000 |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Max. Weight des Werkstückes (Kilogramm): | 5000 |
| Nummer der Spindeln: | Einzigartig | Anzahl der Achsen: | 2 |
| Fahrt (X-Achse): | 800 mm | Fahrt (Z-Achse): | 800 mm |
| Positionierungsgenauigkeit (mm): | ±0,002 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.001 |
| Abmessungen (L*W*H): | 5200*3250*4380 mm | CNC-Steuerungssystem: | FANUC |
| Werkzeugposten: | 4 | Gewicht (Kg): | 12000 |
| Gewährleistung: | 1-jährig, 1-jährig | Wichtige Verkaufspunkte: | Automatisch, günstig, hohe Sicherheit, hohe Genauigkeit, Energieeinsparung, Nachhaltigkeit, lange Le |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 2 - 250 R/m |
| Reise (y-Achse) (Millimeter): | 1000 mm | Spindeltonner: | Die Kommission wird die Kommission auffordern, die erforderlichen Maßnahmen zu treffen. |
| Schneidmoment: | 12.5 N.m | Schnelle Zufuhrgeschwindigkeit ((mm/min): | 0.1 - 2000 mm/min |
| Vorschubgeschwindigkeit (mm/min): | 0.1 - 500 mm/min | Min. Zeit für den Werkzeugwechsel: | 0,7 |
| CNC oder nicht: | Cnc-Drehbank-Maschine | Produktbezeichnung: | Einkolumnen-CNC-Vertikaldrehmaschine |
| Art der Ware: | Vertikale Cnc-Maschine | Modell: | VLK1250E |
| Max. Schwingendurchmesser: | 1250 mm | Max. Turning Diameter: | 1250 mm |
| max. Höhe: | 1000 mm | Ladekapazität: | 5 000 kg |
| Hauptmotorleistung: | 30 kW | ||
Produkt-Beschreibung
Beschreibung der Produkte

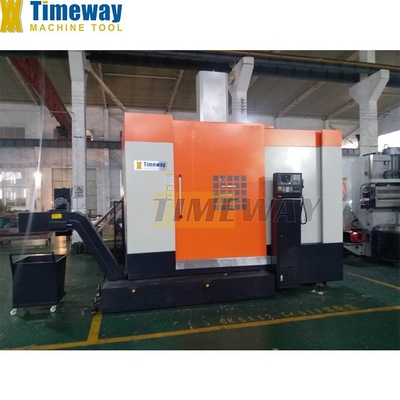

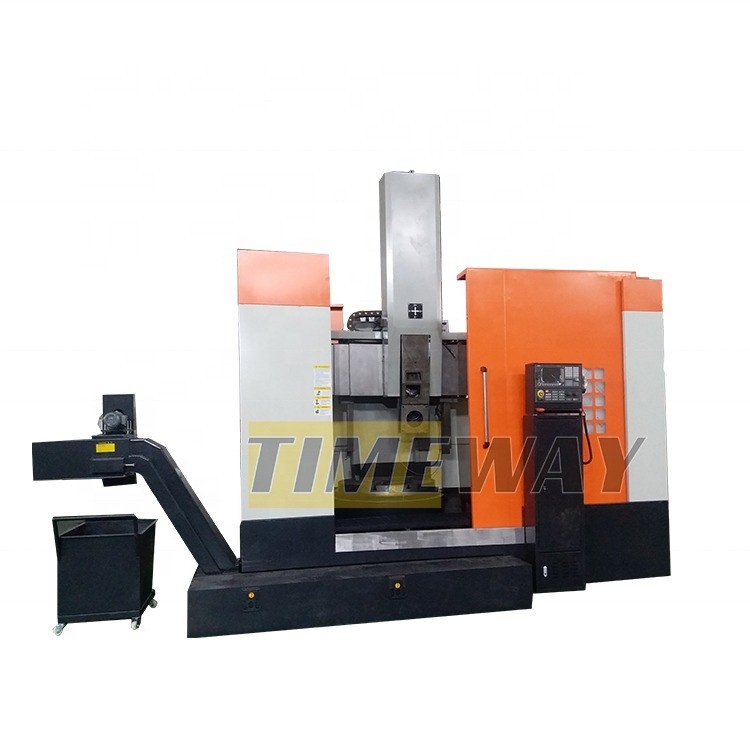

Einkolumnen-CNC-Vertikaldrehmaschine
VLK800E VLK1250E VLK1600E VLK2000
Zusammenfassung der Maschine
Spezifikation
Spezifikationen | Einheit | VLK800E | VLK1250E | VLK1600E | VLK2000E | |||
Max. Schwingendurchmesser | mm | 950 | 1250 | 1600 | 2000 | |||
Max. Drehdurchmesser | mm | 800 | 1250 | 1600 | 2000 | |||
Max. Höhe des Werkstücks | mm | 800 | 1000 | 1000 | 1250 | |||
Max. Gewicht des Werkstücks | Weigerung | 2000 | 5000 | 8000 | 12000 | |||
Hauptmotorleistung | kW | 22 | 22 | 30 | 37 | |||
Durchmesser der Arbeitsplatte | mm | 800 | 1010 | 1400 | 1800 | |||
Max. Drehmoment des Arbeitstisches | KN.m | 10 | 17.5 | 25 | 32 | |||
Drehzahlbereich der Arbeitsplatte | Umdrehungen pro Minute | 2-320 | 1.25-200 | 1-160 | 4 bis 125 | |||
Zahl der Werkzeugstation | Stück | 4 | 4 | 4 | 4 | |||
Werkzeugstäbe des äußeren Drehwerkzeugs | mm | 32x40 | 32x40 | 32x40 | 32x40 | |||
Antriebstyp | - | Elektrisch | Elektrisch | Elektrisch | Elektrisch | |||
X-Achsen-Kugelschraubgröße (Dia. x Schraubweite) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Z-Achse Kugelschraube Größe (Dia. x Schraubweite) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Fahrt auf der X-Achse | mm | -20 bis 550 | -20 bis 800 | -20 bis 1030 | -20 bis 1150 | |||
Fahrt auf der Z-Achse | mm | 650 | 650 | 800 | 800 | |||
Zufuhrbereich ((X/Z) | mm | 0.1 bis 500 | 0.1 bis 500 | 0.1 bis 500 | 0.1 bis 500 | |||
Schnelle Zufuhrgeschwindigkeit | mm/min | 2000 | 2000 | 2000 | 2000 | |||
CNC-System | - | Siemens 808D | Siemens 808D | Siemens 808D | Siemens 808D | |||
Drehmoment des Servomotors ((X/Z) | N.m. | 11/11 | 11/11 | Die Bibel, 15/11 | Die Bibel, 15/11 | |||
Leistung | Qualität | 30 | 37 | 45 | 52 | |||
Maschinennettogewicht | Weigerung | 8500 | 11000 | 14500 | 18500 | |||
Maschinendimension (LxWxH) | cm | 430x238x429 | 478x257x440 | 563x301x466 | 580x368x494 | |||
Splitterförderer | - | Kettentyp | Kettentyp | Kettentyp | Kettentyp | |||
Standards | - | Automatisches Schmiersystem, vollständig geschlossene Abdeckung, Klimaanlage, Ölkühler | ||||||
Zusätzlich | - | SIEMENS 828D, FANUC 0i-TF, spezielle Leuchte | ||||||
Zubehör
* Automatisches Schmiersystem * Schild vollständig geschlossen * Elektro-Schrank mit Klimaanlage * Präzisionsölkühler * Siemens 808D * Automatische Chipentfernung (Seitenentfernung) | * SIEMENS 828D FANUC 0i-TF * spezielle Leuchten |
Maschinendetails
1Die Reihe der CNC-Vertikaldrehmaschine mit einer einzigen Spalte wurde durch die Aufnahme moderner fortgeschrittener Konstruktions- und Fertigungstechniken und die Verwendung von CAD-Optimierungskonstruktionsmethoden entwickelt.mit dem neuesten Designkonzept und Ausstattung mit inländischen und ausländischen fortschrittlichen Funktionen. 2. Realisieren starke Schneiden auf die Struktur Leistung, die Arbeitstisch Übergewicht Belastung, Maschine hohe dynamische und statische Steifigkeit, alle Bewegung Sicherheit und Stabilität,lange Lebensdauer und hohe Verarbeitungsleistung3. Die Maschine eignet sich für das Schneiden von Hochgeschwindigkeitswerkzeugen aus Stahl und Karbid sowie für die Verarbeitung von Werkstücken aus allen Eisen- und Nichteisenmetallen und einigen Nichtmetallen.Die Maschine kann den Prozess der rauen und fertig drehen innerhalb und außerhalb Zylinder abschließen5. Die Maschine besteht hauptsächlich aus einer Säule, einem Arbeitstisch, einem Balken, einem vertikalen Werkzeugpfosten, einem Hauptgetriebe,Beam-Lifting-Mechanismus, vertikaler Werkzeug-Zuführmechanismus, Strahlleitschutzvorrichtung, vollständige Maschine, elektrisches System, hydraulisches System, Kühlsystem usw.
Ich bin nicht derjenige, der das Problem hat.

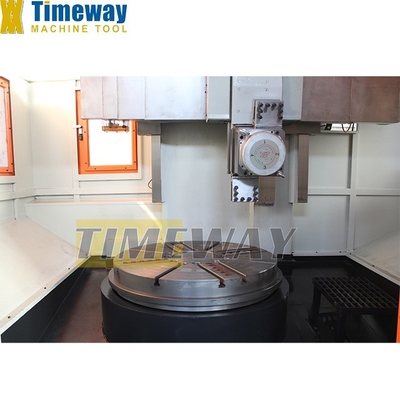

Siehe auch:Arbeitstisch verwendet eine integrierte, hochsteife, hochpräzise und kurze festgebaute Spindelstruktur,die Spindel ist mit einem Satz hochpräzisen Kugellagers und einem Satz doppelter, kurzer, zylindrischer Rollenlager ausgestattet. Kompaktes Aufbauwerk, gleichzeitig tragen Radiallast, die axiale Belastung und Neigungsmoment, und unter der Überlastung elastische Verformung ist klein,Verbesserung der Rotationsgenauigkeit des Arbeitstisches und der Tragfähigkeit.
Ich bin nicht derjenige, der das Problem hat.
Siehe auch:Vier Stationen elektrischer Werkzeugpfosten: hohe Positionierungsgenauigkeit, große Klemmkraft, große Ladekapazität, stabil und zuverlässig.größere Klemmkraft.
Ich bin nicht derjenige, der das Problem hat.

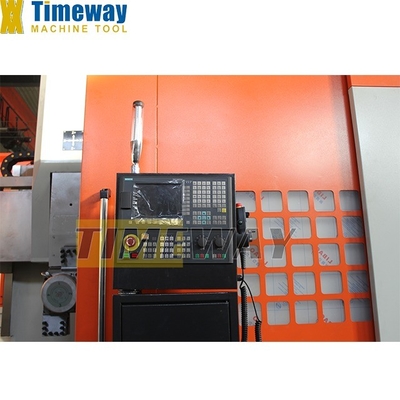

Siehe auch:Die Kunden können sich für FANUC, SIEMENS oder KND, andere CNC-Systeme, entscheiden.
Ich bin nicht derjenige, der das Problem hat.
Siehe auch:Nach besonderen Anforderungen, die gesamte Maschine Abdeckung, Splitterförderer.
Prüfung - Rundheit und Zylinderform:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm
Prüfung - Vertikalität:
Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm
Prüfung - Rauheit:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
Drehtests:
Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
Umfassende Prüfteile(nur für CNC-Drehmaschinen):
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
