| Herkunftsort: | Henan, China |
| Markenname: | TIMEWAY |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $75,000.00/sets 1-2 sets |
| Verpackung Informationen: | Standardpaket oder nach Kundenanforderung |
| Versorgungsmaterial-Fähigkeit: | 300 Satz/Sätze pro Jahr |
|
Detailinformationen |
|||
| Die Situation: | Neues | Spindeltonner: | USE Gefahr für die Gesundheit |
|---|---|---|---|
| Nummer der Spindeln: | Einzigartig | Typ: | Horizontale |
| Abmessungen (L*W*H): | 4860 x 3600 x 3460 mm | Gewicht (T): | 12 T |
| Tabellengröße (mm): | 630 x 630 | CNC-Steuerungssystem: | FANUC |
| Anzahl der Achsen: | 4 | Tabellenbewegung (X) (mm): | 1100 |
| Tabellenbewegung (Y) (mm): | 800 | Tabellenbewegung (Z) (mm): | 1100 |
| Positionierungsgenauigkeit (mm): | ±0.008 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.005 |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 1 - 6000 R/m | Leistung des Spindelmotors ((kW): | 15/18.5 |
| Max. Table Load (Kilogramm): | 1500 kg | Vorschubgeschwindigkeit (mm/min): | 1 - 8000 mm/min |
| Min. Zeit für den Werkzeugwechsel: | 5 | Kapazität des Werkzeugmagazines: | 24 |
| Wichtige Verkaufspunkte: | Flexible Fertigung | Gewährleistung: | Ein Jahr |
| Spannung: | 380V/50Hz oder dergleichen | Art der Vermarktung: | Warmes Produkt 2021 |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Dienstleistungen nach dem Verkauf: | Ingenieure für die Auslandservice von Maschinen |
| Farbe: | auf Maß gefertigt | Größe des Arbeitstisches: | 630X630mm |
| Rotationsarbeitstisch: | 1° oder 0,001° | T-Schlitze: | 5-18-100 |
| Kapazität des Werkzeugmagazines: | 24 Werkzeuge | Durchmesser des ATC-Werkzeugs: | 112/200 mm |
| Flugsicherung Werkzeuglänge: | 300 | Gewicht der ATC-Werkzeuge: | 18 kg |
| Zeit für den Austausch von ATC-Werkzeugen: | 5sec | Anwendbare Branchen: | Maschinenreparaturwerkstätten, Produktionsbetriebe, Energie und Bergbau, Werbeunternehmen |
| Standort des Ausstellungsraums: | Kanada, Vereinigtes Königreich, USA, Italien, Frankreich, Deutschland, Brasilien, Peru, Mexiko, Russ | Kernkomponenten: | FANUC |
| Schnelle Zufuhrgeschwindigkeit ((m/min): | 24/24/24 | Hafen: | China-Häfen |
Spezifikation | Einheit | HMC630 |
Maschinenstruktur | / | Positiver T-Typ |
Kapazität | ||
Fahrt auf der X-Achse | mm | 1100 |
Fahrt auf der Y-Achse | mm | 800 |
Fahrt auf der Z-Achse | mm | 1100 |

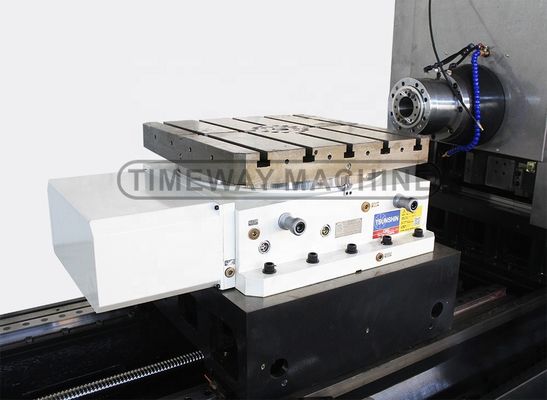

Tabelle (B-Achse) | ||
Das Drehmoment des Servomotors der B-Achse (FANUC) | / | Bis22 |
Größe der Tabelle | mm | 630 × 630 |
Nummer der Tabelle | Stück | 1 |
Tabellenindexierung | - Nein. | 1°×360 |
T-Schlitze (Nr. / Breite / Tonhöhe) | / | 5-18-100 |
Drehgeschwindigkeit des Tisches | Umdrehungen pro Minute | 16.6 |
Ladekapazität | Weigerung | 1500 |
Verriegelungskraft (35 kg/cm2) | Gewicht | 5000 |
Spindel | ||
Abstand von Spindelmitte zum Tisch | mm | 50 bis 850 |
Entfernung zwischen Spindelnase und Tischmitte | mm | 125-1225 |
Spindelverstärker | / | BT1 |
Drehzahl der Spindel | Umdrehungen pro Minute | 6000 |
Hauptmotorleistung | kW | 15/18.5 |
3 Achsen (X/Y/Z) | ||
X/Y/Z-Achsen-Servomotor (FANUC) | / | bis30/bis30/bis30 |
X/Y/Z-Achsen Schneidgeschwindigkeit | mm/min | 1-8000 |
Schnellzufuhrgeschwindigkeit X/Y/Z-Achse | m/min | 24/24/24 |
X/Y/Z-Achsen-Schienenart | - | X/Z: linear/Y: gleitend |
Genauigkeit | ||
X/Y/Z-Achsen-Positionierungsgenauigkeit | mm | ±0.008 |
Genauigkeit der Wiederholung der Positionierung der X/Y/Z-Achse | mm | ±0.005 |
B-Achsen-Positionsgenauigkeit | " | ± 10" |

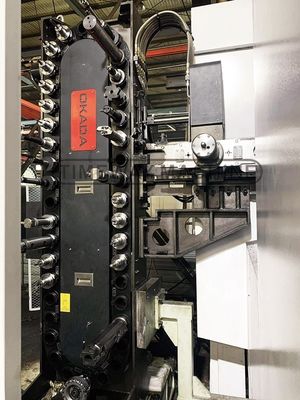

Werkzeugfach (ATC) | ||
Flugsicherungsstil | / | Die Scheibe |
Flugsicherungskapazität | Werkzeuge | 24 |
Zeit für den Werkzeugwechsel (Werkzeug zu Werkzeug) | Sekunde | 5 |
Max. Werkzeuggewicht | Weigerung | 18 |
Max. Werkzeugdurchmesser | mm | Φ112/Φ200 |
Max. Werkzeuglänge | mm | 300 |
Andere | ||
Stromversorgung | KVA | 40 |
Luftdruck erfordern | in kg/cm2 | 8 |
Maschinengewicht | Weigerung | 12000 |
Gesamtgröße (LxWxH) | mm | 4860 × 3600 × 3460 |
CNC-System | / | FANUC |
√ FANUC 0i MF CNC-System √ X/Z: Lineare Führungsschienen, Y: Schiebeführung √ Taiwan BT50 Spindel, 6000 Dreh/min √ Taiwan NC Drehtisch (B-Achse) √ Taiwaner Flugsicherungsschiff mit 24 Werkzeugen √ vollständig eingeschlossen √ Manueller Impulsgenerator (MPG) √ USB- und LAN-Schnittstelle √ Arbeitsleuchte √ Pilotlampe √ Kühlsystem √ Zentralisiertes automatisches Schmiersystem √ Spindelluftblasen √ Luftgewehr √ Fräsen und Schleudern √ Wärmetauscher für elektrische Schränke √ Werkzeuge und Werkzeugkasten √ Ausgleichswinkel und Schrauben √ Bedienungsanleitung (englisch) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ Direkt angetriebene Spindel (10000, 12000, 15000 U/min) _ Kreislaufkühlmitteldüse _ Kühlmittel durch Spindel (CTS) _ Spindelölkühler _ Klimaanlage _ Kettentyp-Chipförderer _ Wasserpistole _ Sicherheitstür _ Werkzeugmesssystem _ Werkstückmesssystem |
