| Herkunftsort: | Henan, China |
| Markenname: | TIMAC TIMEWAY |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $120,000.00/sets 1-2 sets |
| Verpackung Informationen: | Paletten- oder Holzgehäuse |
| Versorgungsmaterial-Fähigkeit: | 100 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Die Situation: | Neues | Spindeltonner: | USE Gefahr für die Gesundheit |
|---|---|---|---|
| Nummer der Spindeln: | Einzigartig | Typ: | Vertikal |
| Abmessungen (L*W*H): | 3820 x 2600 x 3100 mm | Gewicht (T): | 10 T |
| Tabellengröße (mm): | 1360x700 | CNC-Steuerungssystem: | FANUC |
| Anzahl der Achsen: | 3 | Tabellenbewegung (X) (mm): | 1300 |
| Tabellenbewegung (Y) (mm): | 700 | Tabellenbewegung (Z) (mm): | 700 |
| Positionierungsgenauigkeit (mm): | ±0.008 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.006 |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 1 - 6000 R/m | Leistung des Spindelmotors ((kW): | 15/18.5 |
| Max. Table Load (Kilogramm): | 1200 KG | Vorschubgeschwindigkeit (mm/min): | 1 - 10000 mm/min |
| Min. Zeit für den Werkzeugwechsel: | 3 | Kapazität des Werkzeugmagazines: | 24 |
| Wichtige Verkaufspunkte: | Flexible Fertigung | Gewährleistung: | 1 Jahr |
| Spannung: | Die Anforderungen des Kunden | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Farbe der Maschine: | Als Vertrag |
| T-Schlitze für Maschinen: | 5-18-152.5 | X/Y-Achsen-Schienen: | Lineare Schienen |
| Z-Achse Schiene: | Gleitschiene | Maschinentyp: | Großes CNC-Bearbeitungszentrum |
| Steuerungsmodus: | CNC-System | Flugsicherungsstil: | Speicher-Typ |
| ATC-Kapazität: | 24 Werkzeuge | Z-Achsen-Balancierungssystem: | Schweres Gießen |
| Dienstleistungen nach dem Verkauf: | Onlineunterstützung | Anwendbare Branchen: | Hotels, Bekleidungsgeschäfte, Baumaterialgeschäfte, Maschinenreparaturwerkstätten, Produktionsstätte |
| Standort des Ausstellungsraums: | Kanada, USA, Italien, Deutschland, Mexiko, Russland, Spanien, Südafrika, Ukraine, Usbekistan, Austra | Schnelle Zufuhrgeschwindigkeit ((m/min): | 24/24/15 |
| Kernkomponenten: | FANUC CNC-System | Hafen: | Hafen von China |

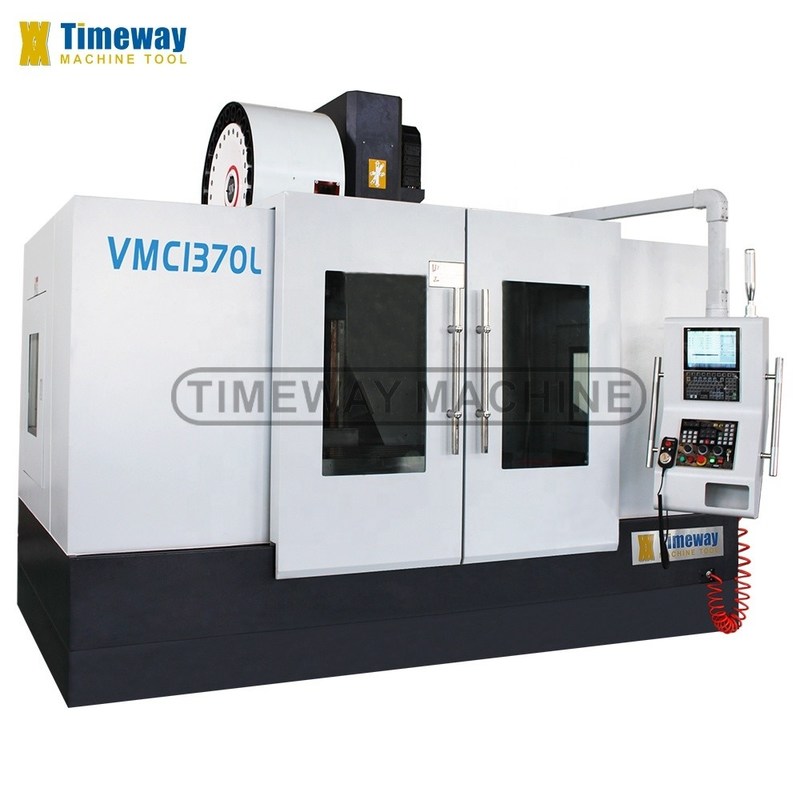

Spezifikation | Einheit | VMC1370L |
Typ der X/Y/Z-Achsenführung | / | X/Y: Lineare Führungsschiene, Z: Schiebeführung |
Kapazität | ||
Fahrt auf der X-Achse | mm | 1300 |
Fahrt auf der Y-Achse | mm | 700 |
Fahrt auf der Z-Achse | mm | 700 |
Tabelle | ||
Größe der Tabelle | mm | 1360 × 700 |
Ladekapazität | Weigerung | 1200 |
T-Schlitze (Nr. / Breite / Tonhöhe) | mm | 5-18-152.5 |
Entfernung zwischen Spindelnase und Tischmitte | mm | 140 bis 840 |

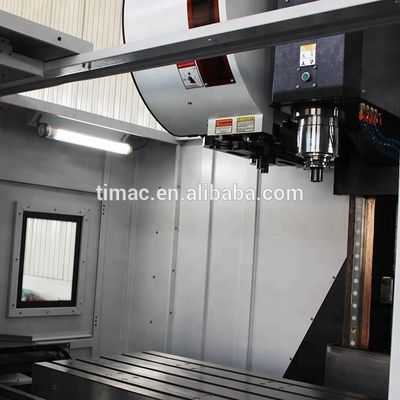

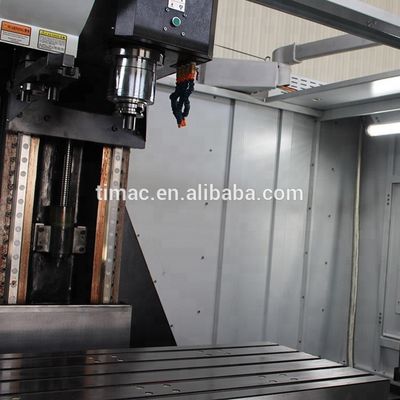

Spindel | ||
Abstand von Spindelmitte zu Spalte | mm | 785 |
Spindelverstärker | / | USE Gefahrenabwehr |
Drehzahl der Spindel | r/min | 6000 |
Hauptmotorleistung | kW | 15/18.5 |
3 Achsen (X/Y/Z) | ||
Leistung des X/Y/Z-Achsen-Servomotors (MITSUBISHI) | kW | 3/3/3 |
X/Y/Z-Achsen-Servomotor (FANUC) | Nm | β22/β22/β30 |
Schnellzufuhrgeschwindigkeit X/Y/Z-Achse | m/min | 24/24/15 |
X/Y/Z-Achsen Schneidgeschwindigkeit | mm/min | 0-10000 |
Genauigkeit | ||
X/Y/Z-Achsen-Positionierungsgenauigkeit | mm | ±0.008 |
Genauigkeit der Wiederholung der Positionierung der X/Y/Z-Achse | mm | ±0.006 |

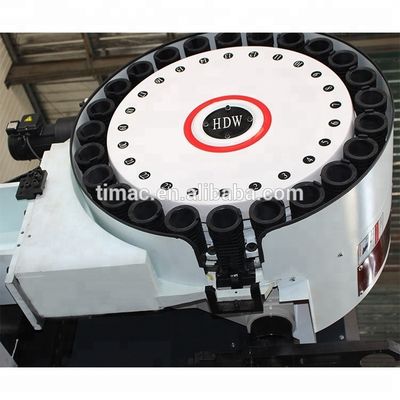

Werkzeugfach (ATC) | ||
Flugsicherungsstil | / | Die Scheibe |
Flugsicherungskapazität | Werkzeuge | 24 |
Zeit für den Werkzeugwechsel (Werkzeug zu Werkzeug) | Sekunde | 2.4 |
Max. Werkzeuggewicht | Weigerung | 18 |
Max. Werkzeugdurchmesser | mm | Φ112/Φ200 (Leer) |
Max. Werkzeuglänge | mm | 300 |
Andere | ||
Stromversorgung | KVA | 30 |
Luftdruck erfordern | in kg/cm2 | 6 bis 8 |
Z-Achsen-Balancierungssystem | / | Schweres Gießen |
Maschinengewicht | Weigerung | 10000 |
Gesamtgröße (LxWxH) | mm | 3820 × 2600 × 3100 |
CNC-System | / | FANUC/MITSUBISHI |

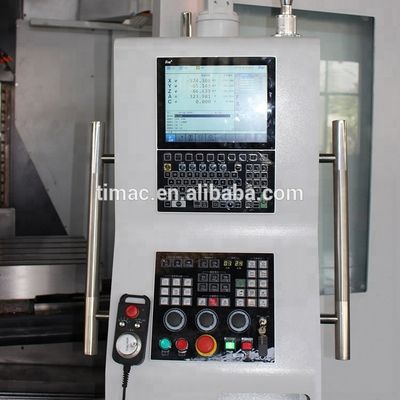

√ FANUC 0i MF CNC-System √ X/Y: Lineare Führungsschienen, Z: Schiebeführung √ Taiwan BT50 Spindel, 6000 Dreh/min √ Taiwaner Flugsicherungsschiff mit 24 Werkzeugen √ vollständig eingeschlossen √ Manueller Impulsgenerator (MPG) √ USB- und LAN-Schnittstelle √ Arbeitsleuchte √ Pilotlampe √ Kühlsystem √ Zentralisiertes automatisches Schmiersystem √ Spindelluftblasen √ Luftgewehr √ Fräsen und Schleudern √ Wärmetauscher für elektrische Schränke √ Werkzeuge und Werkzeugkasten √ Ausgleichswinkel und Schrauben √ Bedienungsanleitung (englisch) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4. Achse _ Direkt angetriebene Spindel (10000, 12000, 15000 U/min) _ Kreislaufkühlmitteldüse _ Kühlmittel durch Spindel (CTS) _ Spindelölkühler _ Klimaanlage _ Kettentyp-Chipförderer _ Wasserpistole _ Sicherheitstür _ Werkzeugmesssystem _ Werkstückmesssystem |
