| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Zertifizierung: | ISO9001 CE |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $40,000.00/sets 1-2 sets |
| Verpackung Informationen: | In Sperrholzkästen. |
| Versorgungsmaterial-Fähigkeit: | 200 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Die Situation: | Neues | Spindeltonner: | USE Gewerbewirtschaft |
|---|---|---|---|
| Nummer der Spindeln: | Einzigartig | Typ: | Vertikal |
| Abmessungen (L*W*H): | 2800 x 2250 x 2800 mm | Gewicht (T): | 4,2 t |
| Tabellengröße (mm): | 1000 x 500 | CNC-Steuerungssystem: | Mitsubishi |
| Anzahl der Achsen: | 3, 4 | Tabellenbewegung (X) (mm): | 800 |
| Tabellenbewegung (Y) (mm): | 500 | Tabellenbewegung (Z) (mm): | 500 |
| Positionierungsgenauigkeit (mm): | ±0.005 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.005 |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 1 - 8000 R/m | Leistung des Spindelmotors ((kW): | 7.5-11 |
| Max. Table Load (Kilogramm): | 500 KG | Vorschubgeschwindigkeit (mm/min): | 1 - 10000 mm/min |
| Min. Zeit für den Werkzeugwechsel: | 2 | Kapazität des Werkzeugmagazines: | 16, 20, 24, 32, 40 |
| Wichtige Verkaufspunkte: | Flexible Fertigung | Gewährleistung: | 12 Monate |
| Spannung: | 220V, 380V, 400V, 415V, 440V | Art der Vermarktung: | Neues Produkt 2020 |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Dienstleistungen nach dem Verkauf: | Ingenieure für die Auslandservice von Maschinen |
| Werktisch-Maß: | 500 x 1000 mm | Bewegung (X/Y/Z-Achse): | 800/500/500 mm |

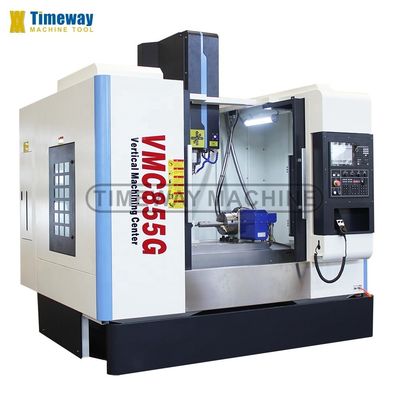

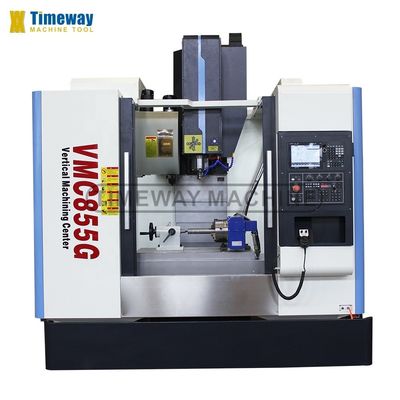

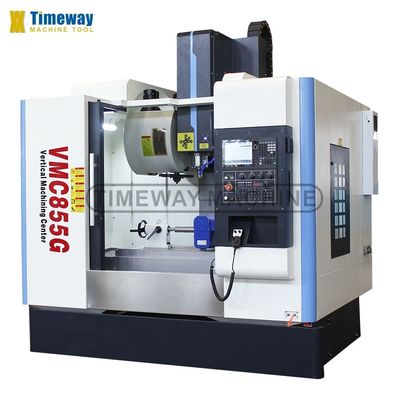

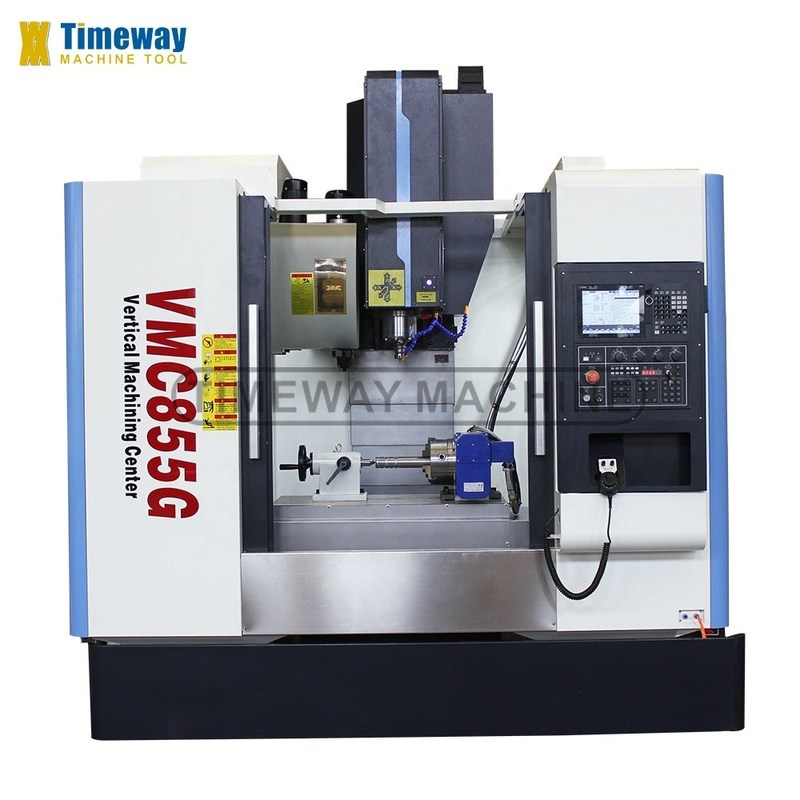

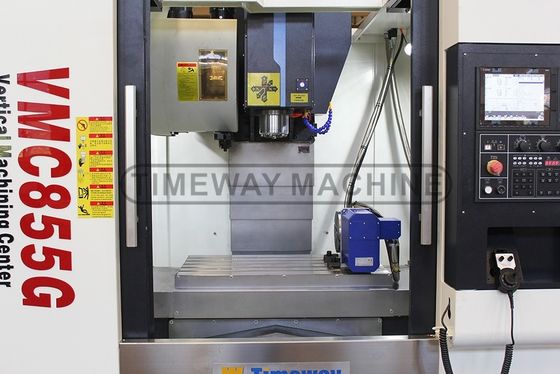

| Maschinentyp: | CNC vertikale Mitte maschineller Bearbeitung | Steuerungsmodus: | Automatisch |
| Steuerungssystem: | FANUC 0i | Max. Gewicht der Teile: | 500 kg |
| Max. Werkzeuglänge: | 300 mm | Max. Werkzeuggewicht: | 8 kg |
| Spindelgeschwindigkeit: | 8000r/min | Nach Garantie-Service: | Videotechnischer Support, Online-Support, Ersatzteile, Wartungs- und Reparaturservice vor Ort |
| Standort des örtlichen Dienstes: | Kanada, USA, Italien, Frankreich, Deutschland, Brasilien, Mexiko, Russland, Spanien, Australien, Mar | Anwendbare Branchen: | Baustoffgeschäfte, Maschinenreparaturgeschäfte, Lebensmittel- und Getränkefabrik, Landwirtschaftsbet |
| Standort des Ausstellungsraums: | Ägypten, Kanada, Italien, Frankreich, Deutschland, Brasilien, Mexiko, Russland, Spanien, Chile, Kolu | Kernkomponenten: | FANUC oder SIEMENS |
| Schnelle Zufuhrgeschwindigkeit ((m/min): | 48/48/48 | Hafen: | China-Häfen |
Spezifikation | Einheit | VMC850G |
Typ der X/Y/Z-Achsenführung | / | Lineare Führungsschiene |
Kapazität | ||
Fahrt auf der X-Achse | mm | 800 |
Fahrt auf der Y-Achse | mm | 500 |
Fahrt auf der Z-Achse | mm | 500 |

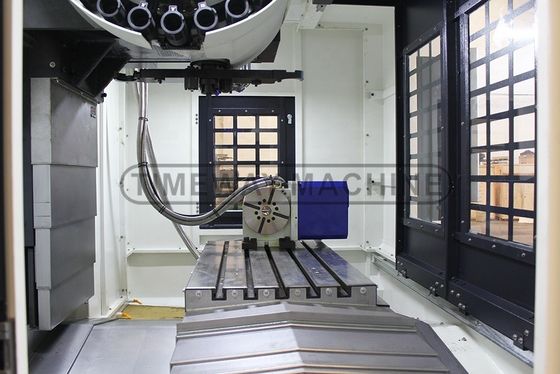

Tabelle | ||
Größe der Tabelle | mm | 1000 × 500 |
Ladekapazität | Weigerung | 500 |
T-Schlitze (Nr. / Breite / Tonhöhe) | mm | 5-18-100 |
Entfernung zwischen Spindelnase und Tischmitte | mm | 110 bis 610 |
Spindel | ||
Abstand von Spindelmitte zu Spalte | mm | 524 |
Spindelverstärker | / | USE Geflügel |
Drehzahl der Spindel | r/min | 8000 |
Hauptmotorleistung | kW | 7.5/11 |
3 Achsen (X/Y/Z) | ||
Leistung des X/Y/Z-Achsen-Servomotors (MITSUBISHI) | kW | 2/2/3 |
X/Y/Z-Achsen-Servomotor (FANUC) | Nm | β12/β12/β22 |
Schnellzufuhrgeschwindigkeit X/Y/Z-Achse | m/min | 48/48/48 |
X/Y/Z-Achsen Schneidgeschwindigkeit | mm/min | 0-10000 |
Genauigkeit | ||
X/Y/Z-Achsen-Positionierungsgenauigkeit | mm | ± 0,003/300 |
Genauigkeit der Wiederholung der Positionierung der X/Y/Z-Achse | mm | ± 0,003/300 |
Werkzeugfach (ATC) | ||
Flugsicherungsstil | / | Die Scheibe |
Flugsicherungskapazität | Werkzeuge | 24 |
Zeit für den Werkzeugwechsel (Werkzeug zu Werkzeug) | Sekunde | 1.4 |
Max. Werkzeuggewicht | Weigerung | 8 |
Max. Werkzeugdurchmesser | mm | Φ78/Φ120 (Leer) |
Max. Werkzeuglänge | mm | 300 |
Andere | ||
Stromversorgung | KVA | 20 |
Luftdruck erfordern | in kg/cm2 | 6 bis 8 |
Z-Achsen-Balancierungssystem | / | Nein |
Maschinengewicht | Weigerung | 4200 |
Gesamtgröße (LxWxH) | mm | 2800 × 2250 × 2600 |

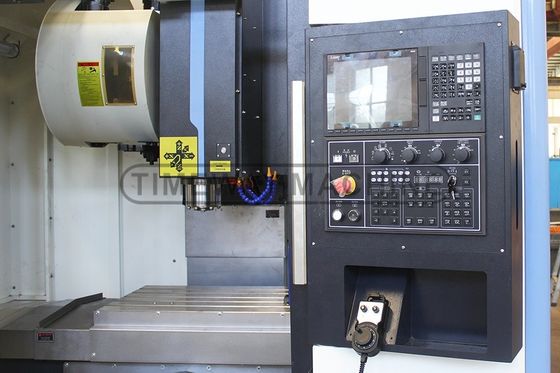

CNC-System | / | FANUC/MITSUBISHI |
