| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Zertifizierung: | EAC, ISO |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $45,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 200 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Die Situation: | Neues | Spindeltonner: | USE Gewerbewirtschaft |
|---|---|---|---|
| Nummer der Spindeln: | Einzigartig | Typ: | Vertikal |
| Abmessungen (L*W*H): | 2800 x 2350 x 2800 mm | Gewicht (T): | 5.2 T |
| Tabellengröße (mm): | 550 x 1000 mm | CNC-Steuerungssystem: | GSK, FANUC, Siemens |
| Anzahl der Achsen: | 3 | Tabellenbewegung (X) (mm): | 800 |
| Tabellenbewegung (Y) (mm): | 550 | Tabellenbewegung (Z) (mm): | 550 |
| Positionierungsgenauigkeit (mm): | ±0.005 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.005 |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 0.1 - 8000 R/m | Leistung des Spindelmotors ((kW): | 11 |
| Max. Table Load (Kilogramm): | 500 KG | Vorschubgeschwindigkeit (mm/min): | 0.1 - 10000 mm/min |
| Min. Zeit für den Werkzeugwechsel: | 1 | Kapazität des Werkzeugmagazines: | 24, andere |
| Wichtige Verkaufspunkte: | Lange Lebensdauer | Gewährleistung: | 12 Monate |
| Spannung: | 200-480V | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Steuerungssystem: | FANUC 0i- MF oder SIEMENS 808D |
| Maschinentyp: | Vertikal CNC-Fräsmaschine Feu Metall | Arbeitsgenauigkeit: | IT6 |

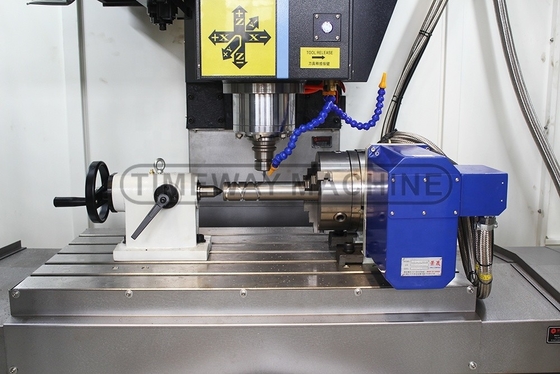

| 4. Achse: | Zusätzlich | Werkzeug Magazin: | Flugsicherungssysteme des Scheibentyps |
| Kapazität der ATC-Werkzeuge: | 24 Werkzeuge | Werkzeug-Gewicht: | 8 kg |
| Werkzeuglänge: | 300 mm | Nach Garantie-Service: | Onlineunterstützung |
| Anwendbare Branchen: | Maschinenreparaturbetriebe, Produktionsbetriebe | Standort des Ausstellungsraums: | Ägypten, Kanada, USA, Italien, Frankreich, Deutschland, Brasilien, Mexiko, Russland, Spanien, Marokk |
| Schnelle Zufuhrgeschwindigkeit ((m/min): | 48 | Kernkomponenten: | FANUC oder SIEMENS CNC-System |

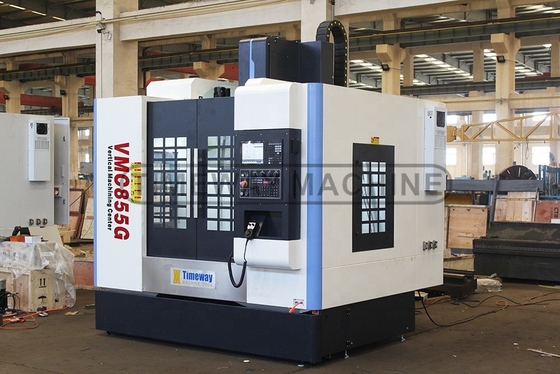

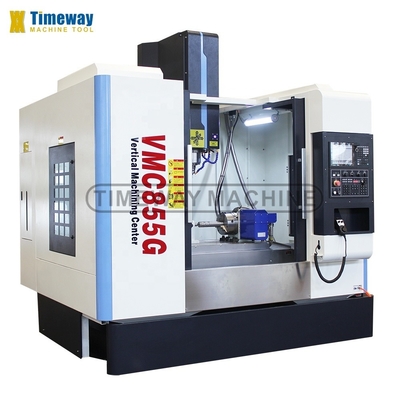

Spezifikation | Einheit | VMC850G | VMC855G |
Typ der X/Y/Z-Achsenführung | / | Lineare Führungsschiene | Lineare Führungsschiene |
Kapazität | |||
Fahrt auf der X-Achse | mm | 800 | 800 |
Fahrt auf der Y-Achse | mm | 500 | 550 |
Fahrt auf der Z-Achse | mm | 500 | 550 |
Tabelle | |||
Größe der Tabelle | mm | 1000 × 500 | 1000 × 550 |
Ladekapazität | Weigerung | 500 | 500 |
T-Schlitze (Nr. / Breite / Tonhöhe) | mm | 5-18-100 | 5-18-100 |
Entfernung zwischen Spindelnase und Tischmitte | mm | 110 bis 610 | 110 bis 660 |
Spindel | |||
Abstand von Spindelmitte zu Spalte | mm | 524 | 600 |
Spindelverstärker | / | USE Geflügel | USE Geflügel |
Drehzahl der Spindel | r/min | 8000 | 8000 |
Hauptmotorleistung | kW | 7.5/11 | 7.5/11 |
3 Achsen (X/Y/Z) | |||
Leistung des X/Y/Z-Achsen-Servomotors (MITSUBISHI) | kW | 2/2/3 | 2/2/3 |
X/Y/Z-Achsen-Servomotor (FANUC) | Nm | β12/β12/β22 | β12/β12/β22 |
Schnellzufuhrgeschwindigkeit X/Y/Z-Achse | m/min | 48/48/48 | 48/48/48 |
X/Y/Z-Achsen Schneidgeschwindigkeit | mm/min | 0-10000 | 0-10000 |
Genauigkeit | |||
X/Y/Z-Achsen-Positionierungsgenauigkeit | mm | ± 0,003/300 | ± 0,003/300 |
Genauigkeit der Wiederholung der Positionierung der X/Y/Z-Achse | mm | ± 0,003/300 | ± 0,003/300 |
Werkzeugfach (ATC) | |||
Flugsicherungsstil | / | Die Scheibe | Die Scheibe |
Flugsicherungskapazität | Werkzeuge | 24 | 24 |
Zeit für den Werkzeugwechsel (Werkzeug zu Werkzeug) | Sekunde | 1.4 | 1.4 |
Max. Werkzeuggewicht | Weigerung | 8 | 8 |
Max. Werkzeugdurchmesser | mm | Φ78/Φ120 (Leer) | Φ78/Φ120 (Leer) |
Max. Werkzeuglänge | mm | 300 | 300 |
Andere | |||
Stromversorgung | KVA | 20 | 20 |
Luftdruck erfordern | in kg/cm2 | 6 bis 8 | 6 bis 8 |
Z-Achsen-Balancierungssystem | / | Nein | Nein |
Maschinengewicht | Weigerung | 4200 | 5200 |
Gesamtgröße (LxWxH) | mm | 2800 × 2250 × 2600 | 2800 × 2350 × 2800 |
CNC-System | / | FANUC/MITSUBISHI | FANUC/MITSUBISHI |
√ FANUC 0i MF CNC-System √ X/Y/Z: Lineare Führungsschienen √ Taiwan BT40 Spindel, 8000 Dreh/min √ Taiwaner Flugsicherungsschiff mit 24 Werkzeugen √ vollständig eingeschlossen √ Manueller Impulsgenerator (MPG) √ USB- und LAN-Schnittstelle √ Arbeitsleuchte √ Pilotlampe √ Kühlsystem √ Zentralisiertes automatisches Schmiersystem √ Spindelluftblasen √ Luftgewehr √ Fräsen und Schleudern √ Wärmetauscher für elektrische Schränke √ Werkzeuge und Werkzeugkasten √ Ausgleichswinkel und Schrauben √ Bedienungsanleitung (englisch) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4. Achse _ Direkt angetriebene Spindel (10000, 12000, 15000 U/min) _ Kreislaufkühlmitteldüse _ Kühlmittel durch Spindel (CTS) _ Spindelölkühler _ Klimaanlage _ Kettentyp-Chipförderer _ Wasserpistole _ Sicherheitstür _ Werkzeugmesssystem _ Werkstückmesssystem |
