Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 3000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 0.8 - 160 R/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Mittelschwere | Breite des Betts (mm): | 380mm |
| Typ: | Horizontale | Spannung: | 110 V/220 V |
| Abmessungen (L*W*H): | 13577*2479*2280 | Gewicht (Kg): | 3500 kg |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Einfache Bedienung |
| Art der Vermarktung: | Gewöhnliche Ware | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Max. Weight des Werkstückes (Kilogramm): | 25000 | Spindeltonner: | BT1B1B1B1B1B1B1B1B1B1B1B1 |
| Schneidmoment: | 80000 N.m | Schnelle Zufuhrgeschwindigkeit ((mm/min): | 0 - 3000 mm/min |
| Vorschubgeschwindigkeit (mm/min): | 0 - 2000 mm/min | Werkzeugposten: | 8, 4 |
| Name: | Manuelle Drehmaschine | Maschinentyp: | Horizontale Metalldrehmaschine |
| Produktbezeichnung: | Manuelle Metalldrehmaschine | Schlüsselwort: | Maschinen für die Herstellung von Schrauben |
| Funktion: | Verarbeitung von Metallen | Präzision: | Hohe Präzision |
| Farbe: | angepasst | CNC oder nicht: | Normal |
| Verarbeitung: | Metallwerkstück | Abstand zwischen Mitten: | Einheitliche Prüfungen |
Produkt-Beschreibung
Beschreibung des Produkts

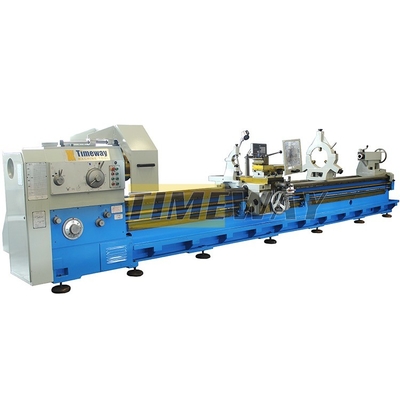

Schwere horizontale Drehmaschine
Eigenschaften:
1.Stabile Leistung: Geeignet für das stabile und starke Schneiden von großen und mittleren Teilen wie Gießwerk, starren Teilen und Nichteisenmetallen.
2.Hochstarkes Bett: Das Bett besteht aus gegossenem Strukturbett. Die inneren Rippen haben eine angemessene Anordnung und eine hohe Steifigkeit, und die Führungsschiene verwendet ein Schleifverfahren mit mittlerer Frequenz..Bei der gleitenden Führungsfläche wird die Antriebssicherungstechnologie angewendet, wobei die dynamischen Eigenschaften wie der Reibungsdämpfungskoeffizient in einem optimalen Zustand sind.Auf diese Weise wird das Auftreten von niedriggeschwindigem Krabbeln vermieden.
3.Hochsteckigkeit Gesamtbett mit 600 mm Bettspannweite, die die Maschine eine starke Stabilität und hohe Präzision, und Bettlastkapazität bis zu 3000 kg hat.
1.Stabile Leistung: Geeignet für das stabile und starke Schneiden von großen und mittleren Teilen wie Gießwerk, starren Teilen und Nichteisenmetallen.
2.Hochstarkes Bett: Das Bett besteht aus gegossenem Strukturbett. Die inneren Rippen haben eine angemessene Anordnung und eine hohe Steifigkeit, und die Führungsschiene verwendet ein Schleifverfahren mit mittlerer Frequenz..Bei der gleitenden Führungsfläche wird die Antriebssicherungstechnologie angewendet, wobei die dynamischen Eigenschaften wie der Reibungsdämpfungskoeffizient in einem optimalen Zustand sind.Auf diese Weise wird das Auftreten von niedriggeschwindigem Krabbeln vermieden.
3.Hochsteckigkeit Gesamtbett mit 600 mm Bettspannweite, die die Maschine eine starke Stabilität und hohe Präzision, und Bettlastkapazität bis zu 3000 kg hat.
Spezifikation
Spezifikation | Einheit | AL-1600H | AL-2000H | AL-2500H |
Max. Schwenken Sie sich übers Bett. | mm | 1600 | 2000 | 2500 |
Max. Schwenken über Kreuzrutsche | mm | 1250 | 1600 | 2200 |
Abstand zwischen den Zentren | mm | 3000 bis 20.000 | 3000 bis 20.000 | 3000 bis 20.000 |
Max. Drehmoment des Schubs | N.m. | 80000 | 80000 | 80000 |
Breite des Betts | mm | 1600 (drei Schiebebahnen) | 1600 (drei Schiebebahnen) | 1600 (drei Schiebebahnen) |
Ladekapazität | Tonnen | 32 | 32 | 32 |
Spindelverstärker | - | 75° | 75° | 75° |
Durchmesser der Schachtel | mm | 1600 | 1600/1800 | 1600/1800/2000 |
Drehzahlbereich der Spindel | Umdrehungen pro Minute | 0.8-160 (Schrittlos) | 0.8-160 (Schrittlos) | 0.8-160 (Schrittlos) |
Längsschnittbereich | mm | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) |
Bereich der Kreuzzufuhr | mm | 0.063-24 (18) | 0.063-24 (18) | 0.063-24 (18) |
Metrische Schleife | mm | 2 bis 40 | 2 bis 40 | 2 bis 40 |
Zentimetergroßer Faden | TPI | 1 bis 14 | 1 bis 14 | 1 bis 14 |
Modulfaden | MP | 1.5 bis 20 | 1.5 bis 20 | 1.5 bis 20 |
Max. Fahrt des Querrutsches | mm | 725 | 725 | 800 |
Max. Fahrt der oberen Rutsche | mm | 600 | 600 | 600 |
Abschnitt der Werkzeughalte | mm | 70x70 | 70x70 | 70x70 |
Durchmesser der Schwanzfeder | mm | 300 | 300 | 300 |
Schwanzfederfeder | mm | 300 | 300 | 300 |
Schwanzfederfeder | - | 100, 1:7 | 100, 1:7 | 100, 1:7 |
Geschwindigkeit der schnellen Zufuhr | mm/min | 3000 | 3000 | 3000 |
Schnellzuführgeschwindigkeit der Schwanzfeder | mm/min | 664 | 664 | 664 |
Hauptmotorleistung | kW | 75 | 75 | 75 |
Maschinenlänge | mm | 13577 bis 21577 | 13577 bis 21577 | 13577 bis 21577 |
Maschinenbreite | mm | 2479 | 2479 | 2515 |
Maschinenhöhe | mm | 2280 | 2580 | 2655 |
Detaillierte Bilder
Drehfläche
Nachdem die Maschine alle geometrischen Genauigkeit erfüllt, werden wir die Stange auf der horizontalen Drehmaschine zu testen, und überprüfen Sie die tatsächliche Verarbeitung
Genauigkeit (Rundheit und Zylinderform).

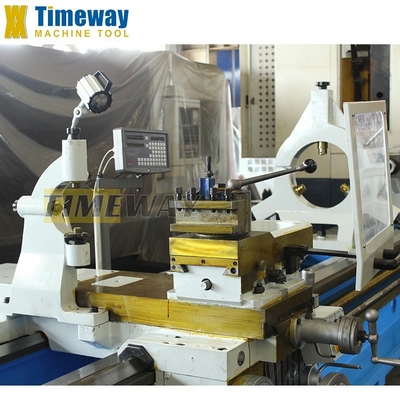

Werkzeugpfosten:
Manueller 4-Ständer-Werkzeugpfosten sind Standard, haben eine starke Klemmkraft und hohe Steifigkeit.
Der Schutz für den Werkzeugpfosten ist optional, entspricht der CE-Norm.

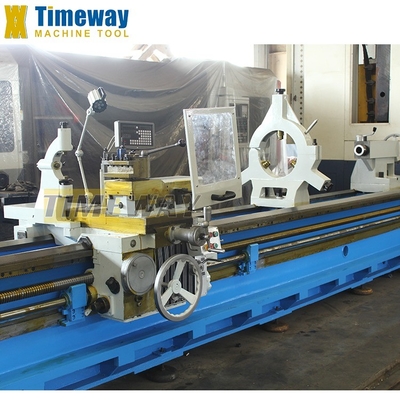

Die Folge Ruhe ist geeignet für die Drehung dünne Länge Bar, reduzieren wirksam Ausfluss der rotierenden Bar
Der Schutz für den Werkzeugpfosten ist optional, entspricht der CE-Norm.
Die Folge Ruhe ist geeignet für die Drehung dünne Länge Bar, reduzieren wirksam Ausfluss der rotierenden Bar
Drehfläche
Nachdem alle Drehmaschinen machen alle geometrischen Genauigkeitstest, wir auch Bearbeitung der Scheibenteile, und überprüfen Sie die Vertikalität des Kreuzes
Schieben.
Schieben.
