Detailinformationen |
|||
| Die Situation: | Neues | Spindeltonner: | USE Gefahr für die Gesundheit |
|---|---|---|---|
| Nummer der Spindeln: | Einzigartig | Typ: | Vertikal |
| Gewicht (T): | 4200 kg | Tabellengröße (mm): | 1000 x 500 |
| CNC-Steuerungssystem: | FANUC | Tabellenbewegung (X) (mm): | 800 |
| Tabellenbewegung (Y) (mm): | 500 | Tabellenbewegung (Z) (mm): | 500 |
| Positionierungsgenauigkeit (mm): | ±0.003 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.001 |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 0 - 8000 U/m | Max. Table Load (Kilogramm): | 500 KG |
| Vorschubgeschwindigkeit (mm/min): | 0 - 4800 mm/min | Min. Zeit für den Werkzeugwechsel: | 0.5 |
| Kapazität des Werkzeugmagazines: | 24 | Wichtige Verkaufspunkte: | Automatische, günstige Preise, hohe Genauigkeit, einfache Bedienung |
| Gewährleistung: | 1 Jahr | Art der Vermarktung: | Neues Produkt 2024 |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Bearbeitungsfähigkeit: | Mittelschwere |
| Spindelbohrung ((mm): | 0 | Schneidmoment: | 12 N.M |
| Schnelle Zufuhrgeschwindigkeit ((mm/min): | 0 - 2400 mm/min | Produktbezeichnung: | Dreiachsige vertikale CNC-Bearbeitungszentrale |
| Maschinentyp: | Vertikale Mitte der maschinellen Bearbeitung | Modell: | VMC850G |
| Farbe: | Anforderung der Kunden | Steuerungssystem: | SIEMENS GSK FANUC (optional) |
| Spindelgeschwindigkeit: | 8000 U/min | Größe des Arbeitstisches: | 1000*500mm |
| Dienstleistungen nach dem Verkauf: | 1 Jahr | Typ der Führung: | X/Y:Linear;Z:Schieben |
| Ladekapazität: | 500 kg | ||
Produkt-Beschreibung
Beschreibung der Produkte

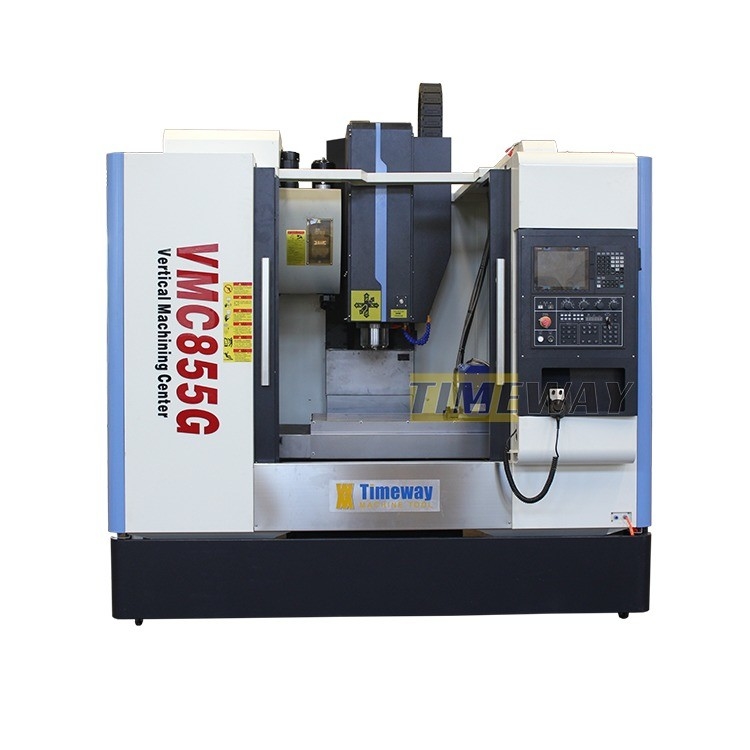

5-Achsen-CNC-Bearbeitungszentrum mit rotierendem Tisch
Vertikalbearbeitungszentren Fräsen von CNC-Maschinen
Anwendungen des vertikalen Bearbeitungszentrums:
Das vertikale Bearbeitungszentrum der VMC-Serie ist ein vertikales Bearbeitungszentrum, das durch CNC (Computer numerische Steuerungseinrichtung) gesteuert und Schneidverarbeitung durchführt.Schleifen und Fräsen; es kann die Verarbeitung von komplexen, präzisen, kleinen Chargen und Vielzahlsteilen lösen.
Ausgestattet mit einer 4. Achse zur Bearbeitung von runden Stücken.
Ausgerüstet mit einem NC-Rotationstisch des Achsen-B+C-Kugeltyps.
Ausgestattet mit einem Drehtisch mit A+C-Achse NC.
Ausgestattet mit Drehkopf (B-Achse) + NC-Rotationstisch (C-Achse).
Ausgestattet mit einer 4. Achse zur Bearbeitung von runden Stücken.
Ausgerüstet mit einem NC-Rotationstisch des Achsen-B+C-Kugeltyps.
Ausgestattet mit einem Drehtisch mit A+C-Achse NC.
Ausgestattet mit Drehkopf (B-Achse) + NC-Rotationstisch (C-Achse).
Technischer Parameter
Spezifikation | Einheit | VMC850G |
Typ der X/Y/Z-Achsenführung | / | Lineare Führungsschiene |
Kapazität | ||
Fahrt auf der X-Achse | mm | 800 |
Fahrt auf der Y-Achse | mm | 500 |
Fahrt auf der Z-Achse | mm | 500 |
Tabelle | ||
Größe der Tabelle | mm | 1000 × 500 |
Ladekapazität | Weigerung | 500 |
T-Schlitze (Nr. / Breite / Tonhöhe) | mm | 5-18-100 |
Entfernung zwischen Spindelnase und Tischmitte | mm | 110 bis 610 |
Spindel | ||
Abstand von Spindelmitte zu Spalte | mm | 524 |
Spindelverstärker | / | USE Geflügel |
Drehzahl der Spindel | r/min | 8000 |
Hauptmotorleistung | kW | 7.5/11 |
3 Achsen (X/Y/Z) | ||
Leistung des X/Y/Z-Achsen-Servomotors (MITSUBISHI) | kW | 2/2/3 |
X/Y/Z-Achsen-Servomotor (FANUC) | Nm | β12/β12/β22 |
Schnellzufuhrgeschwindigkeit X/Y/Z-Achse | m/min | 48/48/48 |
X/Y/Z-Achsen Schneidgeschwindigkeit | mm/min | 0-10000 |
Genauigkeit | ||
X/Y/Z-Achsen-Positionierungsgenauigkeit | mm | ± 0,003/300 |
Genauigkeit der Wiederholung der Positionierung der X/Y/Z-Achse | mm | ± 0,003/300 |
Werkzeugfach (ATC) | ||
Flugsicherungsstil | / | Die Scheibe |
Flugsicherungskapazität | Werkzeuge | 24 |
Zeit für den Werkzeugwechsel (Werkzeug zu Werkzeug) | Sekunde | 1.4 |
Max. Werkzeuggewicht | Weigerung | 8 |
Max. Werkzeugdurchmesser | mm | Φ78/Φ120 (Leer) |
Max. Werkzeuglänge | mm | 300 |
Andere | ||
Stromversorgung | KVA | 20 |
Luftdruck erfordern | in kg/cm2 | 6 bis 8 |
Z-Achsen-Balancierungssystem | / | Nein |
Maschinengewicht | Weigerung | 4200 |
Gesamtgröße (LxWxH) | mm | 2800 × 2250 × 2600 |
CNC-System | / | FANUC/MITSUBISHI |
Detaillierte Bilder
- Das ist nicht wahr.

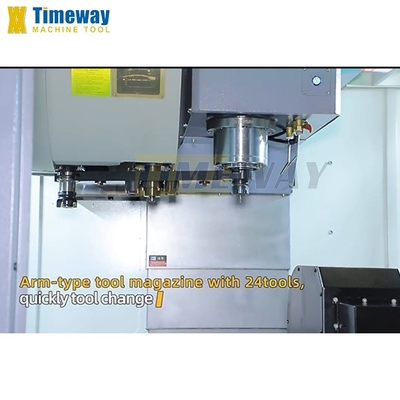

1Standard mit Taiwan 24 Werkzeugmagazin, doppelte Armspannung für einen schnellen Austausch.
Werkzeugwechselzeit nur 3 Sekunden.
2Marke:
Steuerungssystem
CNC-Steuerung: KND,GSK, HNC ((China),SIEMENS, FANUC;
Verschiedene CNC-Systeme zur Auswahl.
TAIWAN PRECISION SPINDL
Weniger Vibrationen, stärkere Kombination
1. Spindelkonische ist BT50;2. Spindelgeschwindigkeit 8000rpm, kann auf 10000rpm oder 12000rpm vergrößert werden;
Arbeitsplan
Das Werkzeugmaschinengussmaterial besteht aus hochwertigem hochfesterem Gusseisen HT300 mit hoher Zugfestigkeit und hoher Maßgenauigkeit.Steifheit und Steifigkeit erhöhen.
4 Achsen-Wirbel+CNC-Rotationstisch
Die 4-Achsen-Wring- und NC-Rotationstabelle sind optional.

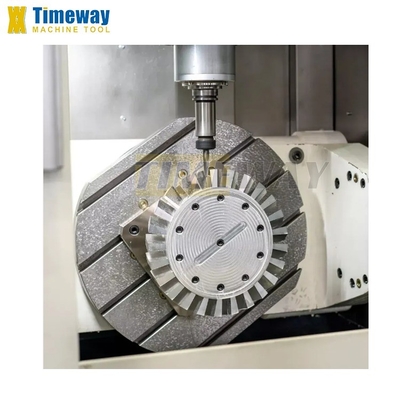

5 AXIS WRING+CNC ROTARY TABLE (Rotationstabelle für die Bearbeitung von Messgeräten)
Die spezifische Konfiguration kann je nach Kundenanforderungen angepasst werden.
TAIWAN PRECISIONEN LINEAREN SCHINEN
1. Taiwan Hochgeschwindigkeits-Roller-Linearleitbahn, Positionierungsgenauigkeit kann μm-Klasse erreichen
2Marke: HIWIN oder PMI
2Marke: HIWIN oder PMI
SCHNEIDER ELEKTRISCHE Komponenten
1. mit Schneider-Sicherheitskomponenten
2. Schnellstecker als Standard
Vollständige Schließung
Vollständige Gehäuse ist Standard.
KETEN-TYPE CHIP CONVEYOR (Kette-Typ für Splitterförderer)
Der Splitterförderer ist optional.
Zubehör
* CNC-Steuerung: KND, GSK, HNC (China), SIEMENS, FANUC; *24 Werkzeug-ATC (Typ der Scheibe); *Vollschließung; * Spindel-Zentrum Luftblasen; *Arbeitsleuchte; *Lampen für den Fahrer; *USB- und LAN-Schnittstelle; * Manueller Pulsgenerator (MPG); *Zentralisiertes automatisches Schmiersystem. *Kühlsystem. *Wärmetauscher für den elektrischen Schrank; *Ebenenblöcke und Schrauben; * Werkzeugkasten und Werkzeuge; * HIWIN-Führungsschrauber; *Betriebsanleitung (englisch) | · 4. Achsendrehung · NC-Rotationstisch · Direkt angetriebene Spindel · Kreisförmige Kühlmitteldüse · Kühlmittel durch Spindel (CTS) · Spindelölkühler · Klimaanlage für elektrische Schränke · Automatisches Messsystem · Schraubsplitterförderer · Splitterförderer der Ketteart · Sicherheitstür · Ölschwimmer |
Unsere Dienstleistungen
1- Kostenpreis für Ersatzteile, die nach Ablauf der Garantiezeit erhältlich sind.Schnelle Reaktion und Antwort auf technische Fragen zu jeder Zeit während der gesamten Lebensdauer der Maschine3. Übersee nach Service-Zentrum in einigen Regionen verfügbar. 4. Ingenieur im Ausland Service auf Anforderung des Kunden verfügbar ((relative Kosten durch den Kunden geboren).
