250 mm Z-Achsen-Reise Schrägbett Drehmaschine CNC-Maschine für die hochpräzise Metallproduktion
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
| Modellnummer: | CK-50/CK-63/CK-80 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $28,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 3000 |
|---|---|---|---|
| Struktur: | Schrägen-Bett-Drehbank | Bearbeitungsfähigkeit: | Mittelschwere |
| Breite des Betts (mm): | 500 MM | Leistung des Spindelmotors ((kW): | 11 |
| Nummer der Spindeln: | Einzigartig | Anzahl der Achsen: | 2 |
| Fahrt (X-Achse): | 2520 mm | Fahrt (Z-Achse): | 250 mm |
| Abmessungen (L*W*H): | 5600x1800x1800 | Spannung: | 220V/380V |
| CNC-Steuerungssystem: | FANUC/SIEMENS/GSK | Werkzeugposten: | 4 |
| Gewicht (Kg): | 6900 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Multifunktionales | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Max.Swing über Bett: | 570 | Planschlitten Max. Swing Over: | 320 |
| Standarddrehdurchmesser: | 250 | Max. Drehdurchmesser: | 360 |
| Max. Drehlänge: | 450/750/1350/2000/3000 | Max. Durchmesser der Stange: | 74 |
| Schallgeschwindigkeit: | 2000 | Spindel-Nase: | A2-8 |
| Spindel-Bohrung: | 86 | Chuck Größe: | 250 |
| Die Situation: | Neues | Spindelbohrung ((mm): | 86 |
| Anwendbare Branchen: | Maschinenreparaturbetriebe, Produktionsbetriebe | Standort des Ausstellungsraums: | Ägypten, Vietnam, Russland |
| Art der Vermarktung: | Andere | Jahr: | Mindestdatum |
| Max. Drehzahl der Spindel (rpm): | 2000 R.p.m. | Max. Drehlänge (mm): | 3000 |
| Kernkomponenten: | Lager, Motor, Pumpe, Zahnrad, Steuergerät, Druckbehälter, Motor, Getriebe, fragen Sie uns | Hafen: | Hafen von China |
Produkt-Beschreibung
Beschreibung der Produkte

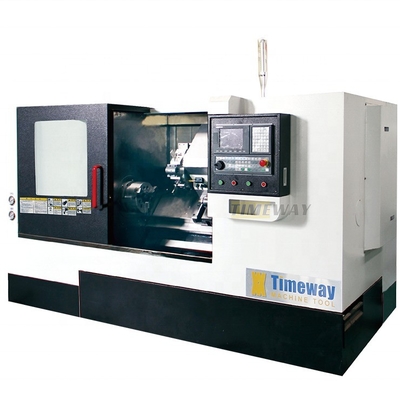

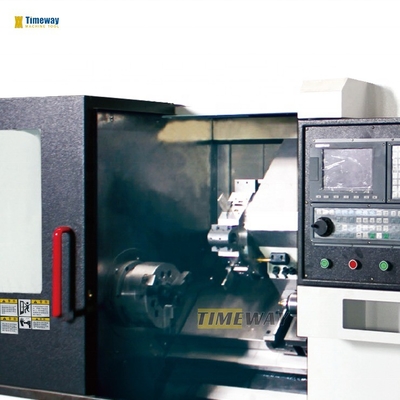

Schrägbetten-CNC-Drehmaschine

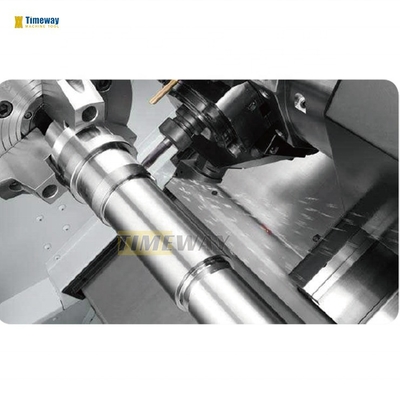

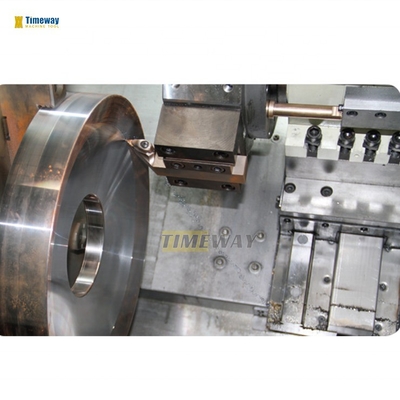

---Diese Schrägbetten-CNC-Drehmaschine ist eine halbgeschlossene CNC-Maschine, die geeignet ist, verschiedene komplizierte Werkstücke mit Wellen, Hülsen und Scheiben zu drehen,mit einer Breite von mehr als 20 mm,, konische und andere Umkreisflächen sowie verschiedene metrische, zollförmige, modulare und diametrische Schrägfäden;
--- Sie können auch für Ölgräben und Schlüsselrouten verwendet werden, die sich an den Enden befinden, die Rillen und die Schrägstellen usw.;
---Die einzigartige Konstruktion, die unter Verwendung von FEA-Techniken entwickelt wurde, um maximale Steifheit unter den schwersten Schneidbedingungen zu gewährleisten;
--- Es ist besonders geeignet für die Bearbeitung von hochpräzisen Werkstücken und auch weit verbreitet für die Bearbeitung von Teilen in Chargen in den Bereichen Automobil, Motorrad, Maschinenbau, Luftfahrzeuge,Haushaltsgeräte, Lager, Hardware usw.
--- Ein-Teil-Guss-Eisen-Bett mit 30° (CK-50 ist 45°) schrägem Bett. Spindel kann stufenlose Geschwindigkeitsänderung durch Servomotor-Hauptantriebsgürtel realisieren, das Drehmoment an Spindel überträgt.Spindelbox ohne Zahnräder kann Lärm und Vibrationen reduzieren.
--- Standardmäßig mit SIEMENS/FANUC CNC-System ausgestattet, sind Servo-Zuführmotoren für die Stromversorgung auf der X/Z-Achse installiert.
--- Präzisions-Linienleitungen auf der X/Z-Achse für hohe schnelle Zufuhrgeschwindigkeiten und hohe Positionierungsgenauigkeit.
--- Direktantrieb und torsionsfreie, große vorgeladenen Kugelschrauben mit doppelt vorgeladenen Spindelmuttern gewährleisten eine langfristige Genauigkeit.
--- Sie können auch für Ölgräben und Schlüsselrouten verwendet werden, die sich an den Enden befinden, die Rillen und die Schrägstellen usw.;
---Die einzigartige Konstruktion, die unter Verwendung von FEA-Techniken entwickelt wurde, um maximale Steifheit unter den schwersten Schneidbedingungen zu gewährleisten;
--- Es ist besonders geeignet für die Bearbeitung von hochpräzisen Werkstücken und auch weit verbreitet für die Bearbeitung von Teilen in Chargen in den Bereichen Automobil, Motorrad, Maschinenbau, Luftfahrzeuge,Haushaltsgeräte, Lager, Hardware usw.
--- Ein-Teil-Guss-Eisen-Bett mit 30° (CK-50 ist 45°) schrägem Bett. Spindel kann stufenlose Geschwindigkeitsänderung durch Servomotor-Hauptantriebsgürtel realisieren, das Drehmoment an Spindel überträgt.Spindelbox ohne Zahnräder kann Lärm und Vibrationen reduzieren.
--- Standardmäßig mit SIEMENS/FANUC CNC-System ausgestattet, sind Servo-Zuführmotoren für die Stromversorgung auf der X/Z-Achse installiert.
--- Präzisions-Linienleitungen auf der X/Z-Achse für hohe schnelle Zufuhrgeschwindigkeiten und hohe Positionierungsgenauigkeit.
--- Direktantrieb und torsionsfreie, große vorgeladenen Kugelschrauben mit doppelt vorgeladenen Spindelmuttern gewährleisten eine langfristige Genauigkeit.
Spezifikation | Einheit | CK-50 | CK-63 | CK-80 | ||
Max. Schwenken Sie sich übers Bett. | mm | 570 | 660 | 800 | ||
Max. Schwenken über Kreuzrutsche | mm | 320 | 500 | 640 | ||
Standarddrehdurchmesser | mm | 250 | 380 | 460 | ||
Max. Drehdurchmesser | mm | 360 | 550 | 660 | ||
Max. Drehlänge | mm | 450/750/1350/2000/3000 | 750/1500/3000 | 750/1500/3000 | ||
Max. Durchmesser der Stange | mm | 74 | 90 | 90 | ||
Schallgeschwindigkeit | Umdrehungen pro Minute | 2000 | 1500 | 1500 | ||
Spindelnase | A2 bis 8 | A2-11 | A2-11 | |||
Spindelbohrung | mm | 86 | 112 | 112 | ||
Schlauchgröße | mm | 250 | 380 | 380 | ||
Kreuzfahrt (X) | mm | 250 | 400 | 400 | ||
Längsfahrt (Z) | mm | 600/1000/1500/2150/3150 | 860/1640/3200 | 860/1640/3200 | ||
X/Z-Achse Schnellzufuhrgeschwindigkeit | m/min | 20/16 | 16/16 (Schieben) | 12/16 (Schieben) 12/12 | ||
Typ des Hydraulikwerkzeugpfosten | 100-8T | 125-12T | 125-12T | |||
Größe des Werkzeugbereichs | mm | 25x25/40 | 25x25/40 | 25x25/40 | ||
Durchmesser der Schwanzfeder | mm | 75/110 | 150 | 150 | ||
Schwanzfederfeder | mm | 100 | 150 | 150 | ||
Schwanz-Gill-Stäbe | Einheitliche Währung | MT5Rotation | MT5Rotation | |||
Struktur der Betten | 45° Innere Beckenbett | 30° Innere Beckenbett | 30° Vollbett | |||
Typ der Führung | Liniär/schieben | Liniär/schieben | Liniär/schieben | |||
Arbeitsgenauigkeit | mm | IT6 | IT6 | IT6 | ||
Genauigkeit der Neupositionierung der X-Achse | mm | 0.006 | 0.008 | 0.008 | ||
Genauigkeit der Neupositionierung der Z-Achse | mm | 0- Ich habe keine Ahnung.021 | 0.01/0.013 | 0.01/0.013 | ||
Grobheit | Ich weiß nicht. | Ra1.6 | Ra1.6 | Ra1.6 | ||
Hauptmotorleistung | kW | Die Bibel, 15. 11. | 22 | 22 | ||
Stromversorgung | KVA | 35 | 50 | 50 | ||
Maschinendimensionen (LxWxH) | mm | 2900/3100/4300/4950/5600 x 1800 x 1800 | 3700/4400/5900x2200x2200 | 3800/4400/5900x2200x2200 | ||
Maschinengewicht | Weigerung | 3100/3600/4600/5300/6900 | 5500/6000/7300 | 5800/6500/7800 | ||
FANUC CNC-System, Elektronisches Handrad, Schmiersystem, Kühlsystem, Arbeitsleuchte, Prüfleuchte, Schutzschutz, mit einer Breite von mehr als 20 mm, mit einer Breite von mehr als 20 mm, Werkzeuge und Werkzeugkasten, Betriebsanleitungen. Hydraulischer Schlag, mit einer Breite von mehr als 20 mm, Hydraulischer Werkzeugpfosten, | GSK, Siemens CNC-System, Klimaanlage, Werkzeugsetzer, Splitterförderer des Kettentyps. |
Einfach einkaufen
Sie können auf das Bild klicken, um die Produkte anzuzeigen, an denen Sie interessiert sind
Kundenfeedback
Unsere Dienstleistungen
1- Kostenpreis für Ersatzteile, die nach Ablauf der Garantiezeit erhältlich sind.Schnelle Reaktion und Antwort auf technische Fragen zu jeder Zeit während der gesamten Lebensdauer der Maschine3. Übersee nach Service-Zentrum in einigen Regionen verfügbar. 4. Ingenieur im Ausland Service auf Anforderung des Kunden verfügbar ((relative Kosten durch den Kunden geboren).
Einführung in das Unternehmen

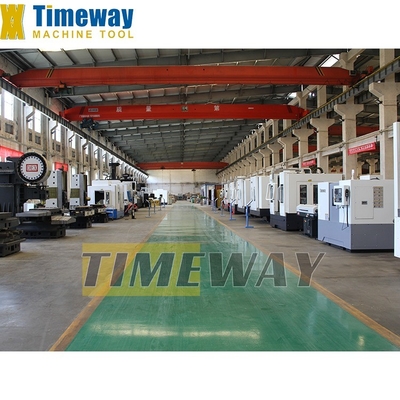

Fabrikanzeige:
Profil der Fabrik:
Unsere Fabrik wurde 2014 gegründet. Es hat professionelle Techniker, ein Forschungs- und Entwicklungsteam, produziert und verkauft CNC-Ausrüstung und bietet professionelle kundenspezifische Dienstleistungen.Unsere Produkte werden weit verbreitet in der Formenverarbeitung verwendet, 3C-Produkte, landwirtschaftliche Maschinen, Erdölmaschinen, Autoteileverarbeitung, Luft- und Raumfahrtindustrie usw., die mehr als 60 Länder und Regionen im In- und Ausland verkaufen.
Text Einleitung:
Firmenprofil:
Timeway Machine Tool Co., Ltd. ist ein professionelles Werkzeugmaschinenherstellungsunternehmen, die wichtigsten Produkte sind Drehmaschine, Fräsmaschine, Schleifmaschine usw.,und entsprechend den Bedürfnissen der Kunden können wir auch verschiedene Spezialmaschinen entwerfen und fertigen, um im Bereich der Werkzeugmaschinen Dienstleistungen im Bereich der technologischen Modernisierung und Umwandlung zu erbringen.
Besucher:
Bisher haben wir viele Kunden aus dem Ausland erhalten, und sie sind alle sehr zufrieden mit unserer Firma und Produkte
Ausstellungen:
Seit der Gründung des Außenhandelsministeriums haben wir an verschiedenen inländischen und internationalen Ausstellungen wie der Herbst-Kantonmesse, der Pekinger Ausstellung,Ausstellung in Shanghai, Moskau, Äthiopien und Russland und haben langfristige freundschaftliche Kooperationsbeziehungen mit Ausstellungskunden aufrechterhalten.
Häufig gestellte Fragen
F: Warum haben Sie sich für TIMEWAY MACHINE entschieden?
A: 1. Hohe Qualität mit wettbewerbsfähigem Preis; 2. Professionelles F&E-Team und 25 Jahre Exporterfahrung; 3. Exportiert in mehr als 60 Länder; 4. CE, ISO-Zertifikate; 5.24 Stunden Online-Dienst (Skype), WhatsApp, Wechat, Trademanager); 6. 12 Monate Qualitätsgarantie; 7. Übersee-Ingenieure zur Verfügung für die Problemlösung;F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?A: Ja, wir haben eine sehr strenge Qualitätskontrollabteilung eingerichtet, um gute Qualität zu gewährleisten.F: Was ist die MOQ?A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)F: Was ist mit den Zahlungsbedingungen?A: (1) T/T mit 30% Vorauszahlung und 70% Balancezahlung vor Versand; (2) Unwiderrufliche LC bei Ankunft; (3) Western Union, MoneyGram usw.F: Wie wäre es mit der Garantie?A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
