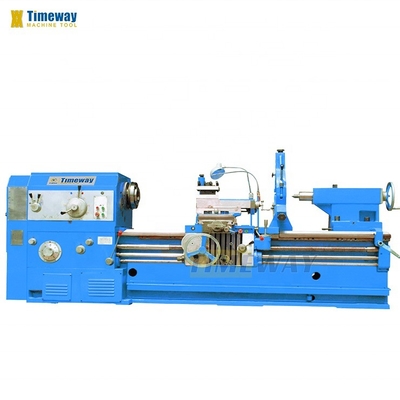

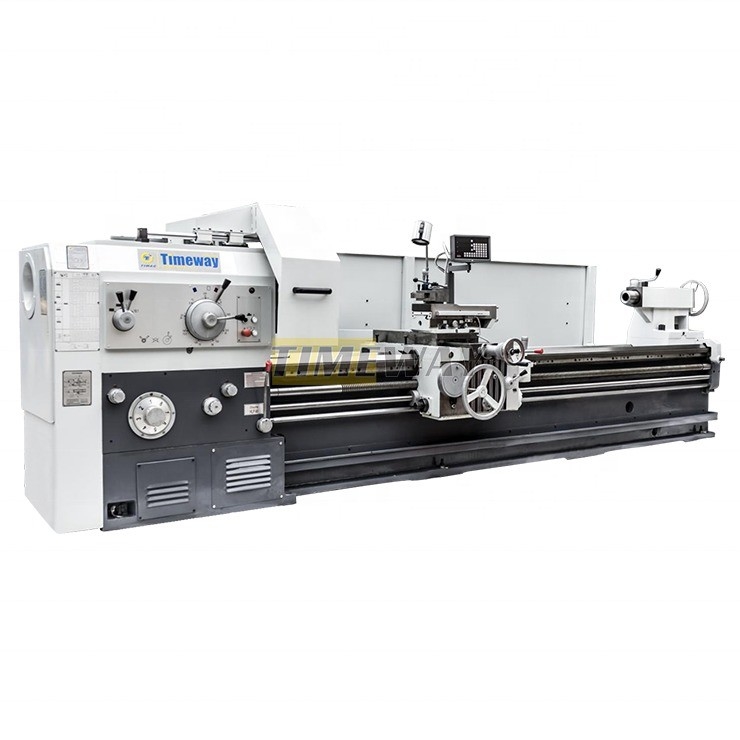

Max. Swing Over Cross Slide 480mm Schwergewicht horizontale Drehmaschine für Industrie
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Timac |
| Modellnummer: | AL800 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $42,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 6000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 6 - 750 R/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Typ: | Horizontale |
| Leistung des Spindelmotors ((kW): | 11 | Spannung: | 220V/380V |
| Abmessungen (L*W*H): | 8260x1730x1450 | Gewicht (Kg): | 5 000 kg |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Multifunktionales |
| Art der Vermarktung: | Gewöhnliche Ware | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Maximumspitzenhöhe: | 800 Meter | Planschlitten Max. Swing Over: | 480mm |
| Abstand zwischen Mitte: | 6000 mm | Max. Drehlänge: | 5850mm |
| Bett-Breite: | 600 mm | Spindeltonner: | 1:20 |
| Spindeldrehzahlbereich: | 6 bis 750 Rpm | Spindel-Nase: | C11 |
| Ladekapazität: | 3000 kg | Spitzenrutschen: | 200 mm |
| Die Situation: | Neues | Spindelbohrung ((mm): | 100 |
| Anwendbare Branchen: | Maschinenreparaturwerkstätten | Standort des Ausstellungsraums: | Ägypten, Vereinigtes Königreich, Frankreich, Philippinen, Mexiko, Marokko, VAE, Bangladesch, Austral |
| Kernkomponenten: | Motor | Max. Drehlänge (mm): | 6000 Millimeter |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
Eigenschaften:

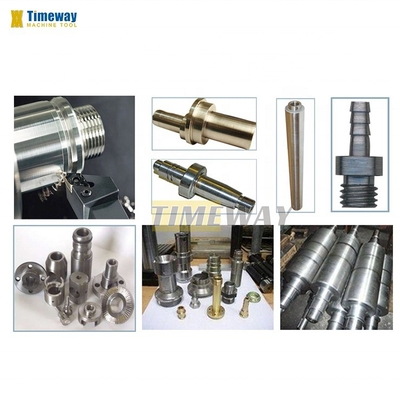

1Diese Drehmaschinen eignen sich zum Drehen von inneren und äußeren zylindrischen Oberflächen, konischen Oberflächen und anderen Drehteilen.
Sie können alle Arten von häufig verwendeten metrischen, Zoll-, Modul- und Radialfäden verarbeiten und können Ölstriche und Schlüsselwege schneiden.
2.Die Maschine ist massiv gebaut, starker in der Steifigkeit, hohe Leistung, breiter Geschwindigkeitsbereich und fähig zum schnellen und leistungsstarken Schneiden.der zylindrische Gradfehler beträgt nicht mehr als 00,03 mm bei einer Messlänge von 300 mm.
3Es eignet sich für das stabile und starke Schneiden großer und mittlerer Teile wie Gusseinheiten, starre Teile und Nichteisenmetalle.
4Die inneren Rippen haben eine angemessene Anordnung und eine hohe Steifigkeit, und die Leitbahn verwendet ein mittelfrequentes Schleifverfahren.Auf der Gleitleitfläche, die Anti-Crawling-Leitplattentechnologie übernommen wird,
und die dynamischen Eigenschaften wie der Reibungsdämpfungskoeffizient in einem optimalen Zustand sind, wodurch das Auftreten von Niedriggeschwindigkeits-Crawling vermieden wird.

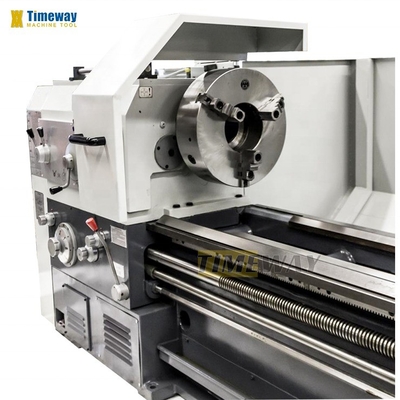

5.Die Maschine Spindellager adoptiert berühmte Markenprodukte. Die Spindelbox adoptiert eine symmetrische Struktur, um die thermische Verformung gleichmäßig zu machen und zu vermeiden, die Verschiebung des Zentrums der Spindel.Zur Verringerung der thermischen VerformungDas vordere Ende der Hauptwelle hat eine dreigestützte Struktur aus einem zweispurigen Winkel-Kontaktkugellager.
Die Zahnräder im Kopfstück werden abgeschaltet und geerdet, um eine genaue Übertragung und geringe Geräusche zu gewährleisten.Die gut montierte Spindel hat die Eigenschaften eines niedrigen Temperaturanstiegs, geringe thermische Verformung und hohe Präzision, wodurch die Spindel während des langfristigen Betriebs eine relativ stabile Genauigkeit beibehält.
6.Hochstarke Ein-Teil-Bett mit 600mm-Bettspannweite, die eine starke Stabilität und hohe Präzision der Maschine gewährleistet, und die Ladekapazität zwischen den Zentren kann bis zu 3000 kg betragen.
7.Spindel Standard durch Loch Durchmesser Ф100mm, kann F140mm als optional sein; Für die Bearbeitung einer Vielzahl von Werkstücken hat die Maschine einen Drehzahlbereich von 6-775rpm mit 24 Drehzahlen.

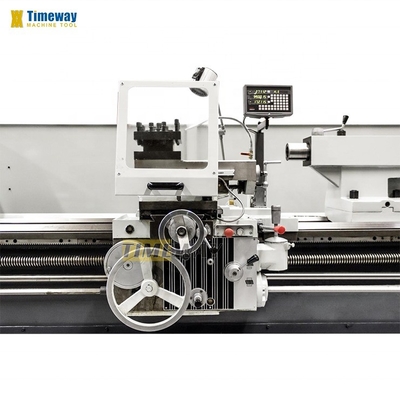

10.Oberste Schiebe kann durch automatische oder manuelle Zufuhr einen kurzen Kegel drehen, oberste Schiebe und Längszufuhr können die lange konische Oberfläche zusammen drehen.
2.Die Maschine ist massiv gebaut, starker in der Steifigkeit, hohe Leistung, breiter Geschwindigkeitsbereich und fähig zum schnellen und leistungsstarken Schneiden.der zylindrische Gradfehler beträgt nicht mehr als 00,03 mm bei einer Messlänge von 300 mm.
3Es eignet sich für das stabile und starke Schneiden großer und mittlerer Teile wie Gusseinheiten, starre Teile und Nichteisenmetalle.
4Die inneren Rippen haben eine angemessene Anordnung und eine hohe Steifigkeit, und die Leitbahn verwendet ein mittelfrequentes Schleifverfahren.Auf der Gleitleitfläche, die Anti-Crawling-Leitplattentechnologie übernommen wird,
und die dynamischen Eigenschaften wie der Reibungsdämpfungskoeffizient in einem optimalen Zustand sind, wodurch das Auftreten von Niedriggeschwindigkeits-Crawling vermieden wird.
5.Die Maschine Spindellager adoptiert berühmte Markenprodukte. Die Spindelbox adoptiert eine symmetrische Struktur, um die thermische Verformung gleichmäßig zu machen und zu vermeiden, die Verschiebung des Zentrums der Spindel.Zur Verringerung der thermischen VerformungDas vordere Ende der Hauptwelle hat eine dreigestützte Struktur aus einem zweispurigen Winkel-Kontaktkugellager.
Die Zahnräder im Kopfstück werden abgeschaltet und geerdet, um eine genaue Übertragung und geringe Geräusche zu gewährleisten.Die gut montierte Spindel hat die Eigenschaften eines niedrigen Temperaturanstiegs, geringe thermische Verformung und hohe Präzision, wodurch die Spindel während des langfristigen Betriebs eine relativ stabile Genauigkeit beibehält.
6.Hochstarke Ein-Teil-Bett mit 600mm-Bettspannweite, die eine starke Stabilität und hohe Präzision der Maschine gewährleistet, und die Ladekapazität zwischen den Zentren kann bis zu 3000 kg betragen.
7.Spindel Standard durch Loch Durchmesser Ф100mm, kann F140mm als optional sein; Für die Bearbeitung einer Vielzahl von Werkstücken hat die Maschine einen Drehzahlbereich von 6-775rpm mit 24 Drehzahlen.
10.Oberste Schiebe kann durch automatische oder manuelle Zufuhr einen kurzen Kegel drehen, oberste Schiebe und Längszufuhr können die lange konische Oberfläche zusammen drehen.
Spezifikationen | Einheit | AL-800 |
Schwing übers Bett. | mm | 800 |
Schwenken Sie den Wagen um | mm | 480 |
Max. Länge des Werkstücks | mm | 1500 bis 6000 |
Max. Drehlänge | mm | 1350 bis 5850 |
Durchmesser der Führungsstraße | mm | 600 |
Max. Gewicht des Werkstücks | Weigerung | 3000 |
Spindelnase | - | C11 (C15 nicht erwünscht) |
Spindelbohrung | mm | 100 (wahlweise 140) |
Spindelloch | - | Kennzahl eins:20 |
Spindelgeschwindigkeitsbereich | Umdrehungen pro Minute | CCW: 6-750; CW: 10-775 |
Anzahl der Spindeldrehzahlen | Schritte | 18; 6 |
Längsschaltgeschwindigkeit | mm/r | 0.1-24.32 (64) |
Kreuzzufuhrgeschwindigkeit | mm/r | 0.05-12.16 (64) |
Nummer und Reichweite des metrischen Garns | mm | 1 bis 240 (50) |
Nr. und Reichweite der Zollfäden | TPI | 14 bis 16 |
Nummer und Reichweite des Modulfaden | MP | 0.5-120 (53) |
Nr. und Bereich der Durchschnittsfäden | DP | 28-1 (24) |
Schnelle Durchfahrgeschwindigkeit | mm/min | 4000 |
Abstand zwischen Spindel und Werkzeugfläche | mm | 33 |
Schwingungsbereich des Werkzeugpfosten | - Nein. | ± 90 |
Max. Fahrt des Querrutsches | mm | 500 |
Max. Fahrt der oberen Rutsche | mm | 200 |
Abschnitt der Werkzeughalte | mm | 32x32 |
Diäten aus Schwanzfeder | mm | 100 |
Reisen der Schwanzfeder | mm | 250 |
Verstärktes Loch aus Schwanzfeder | USE-Betrieb | |
Hauptmotorleistung | kW | 11 |
Länge | mm | 3670 bis 8260 |
Breite | mm | 1730 |
Größe | mm | 1450 |
Standardzubehör | Zusätzliche Zubehörteile |
Drei-Kiefer-Schlag, Stetige Ruhezeit (über 2 m Länge), Folgen Sie der Ruhe. Handbewegtes Heckstock, Totes Zentrum, mit einer Breite von mehr als 20 mm, Kühlungdas System, ArbeitLeuchten, Werkzeuge und Werkzeugkasten, Ausgleichs-Keil und Schrauben, Betriebsanleitung (englisch) | 4- Kiefer-unabhängiger Schalter, Gesichtsplatte, DRO mit 2 oder 3 Achsen, Chuck ist ein Wachmann. TOol-Post-Wache, Hinterer Spritzschutz, Schnell wechselnde Werkzeugposten, Schleifanlage |
