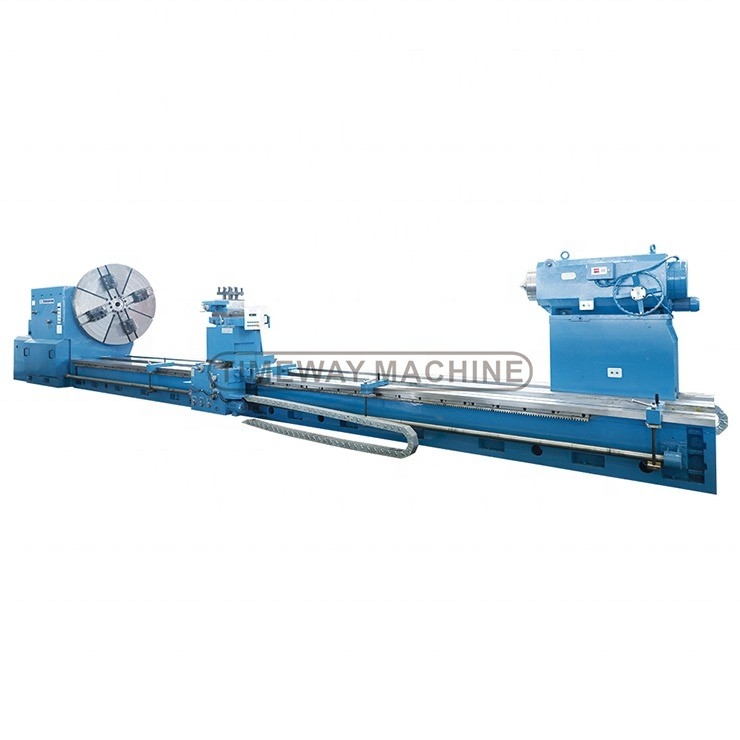

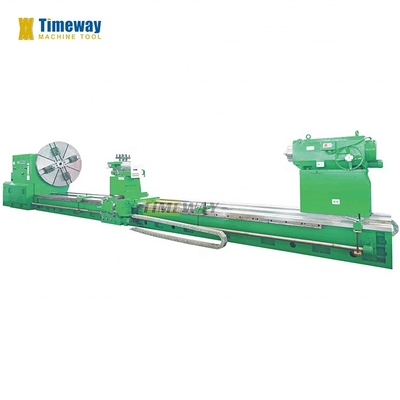

725 mm X-Achsen-Reise-Spezialdrehmaschine für große Walzen in Maschinenreparaturwerkstätten

Diese Drehmaschine ist eine universelle Drehmaschine mit einer Tragfähigkeit von 25/32/40 Tonnen, nach Verwendung von Rollenstützen und stetiger Ruhe, die Tragfähigkeit von 40 Tonnen.Es eignet sich für Werkzeuge aus Hochgeschwindigkeitsstahl und hartem Legierungsstahl- für Wellenteile aus verschiedenen Materialien, zylindrische und schichtförmige Teile, Drehring, Endfläche, Schlitze, Schneiden,und die Verwendung des oberen Werkzeughalters (über das Hängwerk) zum Drehen verschiedener Fäden von weniger als 600 mm Länge.

1.Die Drehmaschine ist eine integrierte dreieckige, rechteckige, boxförmige Schienenstruktur, die in einmaligem Guss mit hochwertigem Gusseisen (HT300) gegossen wird. Nach zweimaliger Alterung ist die Stabilität gut;die Breite der Führungsschiene beträgt 1600 mm, die Steifigkeit ist gut, und die Antivibrationsfähigkeit ist stark; Präzisionsschleifen durch importierte Führungsschleifmaschinen sorgt für eine lange Lebensdauer, hohe Präzision und gute Aufbewahrung.

 2. Der Hauptantriebsmechanismus der Werkzeugmaschine wird von einem 75 kW Gleichstrommotor angetrieben.22.2, 3 Schritte Drehzahlwechsel, und das Verhältnis zwischen mechanischer und elektrischer Drehzahl beträgt 1:200Die Spindel erhält einen stufenlosen Drehzahlregelungsbereich von 0,8 bis 160 R/min.

3.Das Zuführungssystem ist durch den Lichtstab mit dem Hauptantrieb verbunden, so dass die Zuführung direkt mit der Spindelgeschwindigkeit zusammenhängt und die Zuführungsgeschwindigkeit bequem zu wählen ist.

4.Die Schwanzfeder ist eine drehbare Struktur, die den Verschleiß und die Hitze der Zentren reduziert.

5.Die Werkzeugmaschine ist standardmäßig mit elektrischem beweglichen Heckstock ausgestattet, reduziert die Arbeitsintensität des Bedieners und verbessert die Arbeitsleistung.

6Diese Reihe von Werkzeugmaschinen liefert zwei Arten von Zentralrahmen, nämlich einen geschlossenen Zentralrahmen und einen offenen Zentralrahmen.

7.Zwei Reihen von hochpräzisen Regalen sind vor und hinter der Maschine installiert, die vorderen Regalen treibt die Wagenzufuhr zu realisieren Drehtraht,und die hintere Reihe von Regalen treibt den Heckstock für die motorisierte Bewegung.

8.Hohe Steifigkeit und hohe Präzision der Spindel: Das Spindellager der Werkzeugmaschine verwendet inländische Markenprodukte.Die Spindelbox nimmt eine symmetrische Struktur an, um die thermische Verformung einheitlich zu machen und die Verschiebung des Zentrums der Spindel zu vermeiden. Um die thermische Verformung zu verringern, wird der Kopf mit einem Ölbad geschmiert.Die gut montierte Spindel hat die Eigenschaften eines niedrigen Temperaturanstiegs, geringe thermische Verformung und hohe Präzision, wodurch die Spindel während des langfristigen Betriebs eine relativ stabile Genauigkeit beibehält.

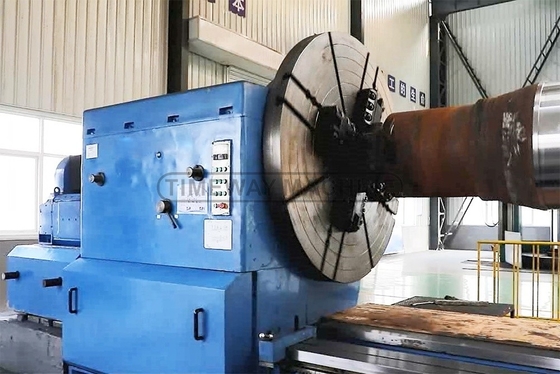

Spindelbox: Bei den riesigen Drehmaschinen ist die Spindel durch den Lochdurchmesser 85 mm, Boxsplit-Struktur, hohe Berührungssteifigkeit; Die Spindel mit Front- und Rückstützungsmechanik des Zweipunktstützungsmodells,so dass die großen Drehmaschinen der radiale Auslauf und axiale Auslauf, hohe Drehgenauigkeit, Hochfrequenzdämpfung und Präzisionsschleifen, hohe Präzision, reibungsloser Betrieb, geringer Lärm.

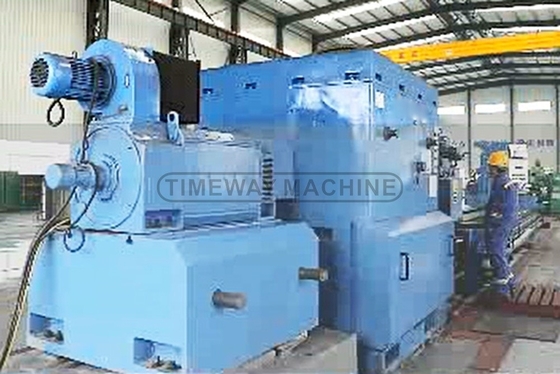

Gleichstrom 75 kW Hauptmotor:   Die Schwerlastdrehmaschinen können mit Schrittlosen eine Spindelgeschwindigkeit von 0,8-160 Rpm gewinnen, die Hauptgetriebestruktur wird vom Hauptmotor DC 75KW angetrieben,Großes Drehmoment und starke Drehkraft für das schwere Schneiden, wird die Spindelgeschwindigkeit durch Anpassung von Druck und Magnetismus eingestellt.

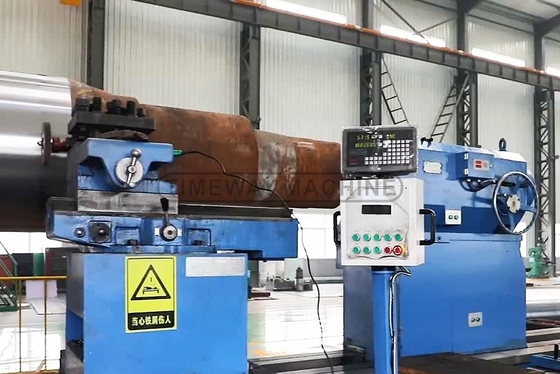

Beförderung:   Die Drehmaschine ist mit dem Hauptantrieb durch den Lichtstab verbunden, so daß die Zufuhr direkt mit der Spindelgeschwindigkeit und der auszuwählenden Zufuhrgeschwindigkeit zusammenhängt. Zwei Reihen von hochpräzisen Regalen sind vor und hinter den riesigen schweren Drehmaschinen installiert, die vorderen Regalen treiben die Wagenzufuhr, um Drehschrauben zu realisieren,und der hintere Rack treibt feindliche motorisierte Bewegung.

Drei Gleisbahnen:   Die große Schwerlast adoptiert die Struktur der drei Gleisbahnen, die Bettbreite beträgt bis zu 1600 mm, hohe Steifigkeit und starke Antivibration, so dass die Ladekapazität 40 Tonnen beträgt.Die Schienen der Drehmaschinen sind mittelfrequenzgehärtet (HRC68)So haben die Schwerlastmaschinen eine lange Lebensdauer, hohe Steifigkeit und gute Stabilität.

Rückenstock:   Hohe Steifigkeit und große Tragfähigkeit. Durchmesser des Heckstücks: 400 mm Konischer Winkel in der Mitte: 75° Wirkliche Fahrt des Heckbestandes: 300 mm Durchschreitend bewegliche Strecke des Heckstücks: 15 mm

Stetige Ruhe und Rollenunterstützung:   Die Riesendrehmaschinen sind standardmäßig mit stetiger Ruhe ausgestattet, die Rollenstütze ist optional nach Wahl des Kunden.

Elektrische Schranke:   Klares Drahtlayout, CE-Kennzeichnung von elektrischen Komponenten.
