Die Drehmaschine ist mit doppelten Schlägern ausgestattet, mit denen lange Teile stark geklemmt werden können.

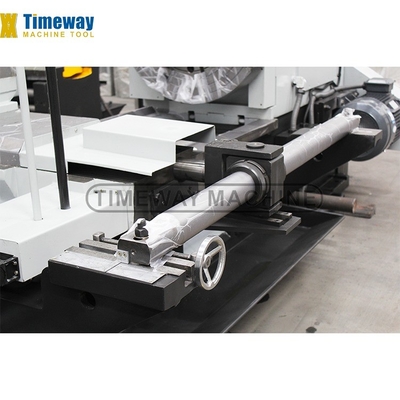

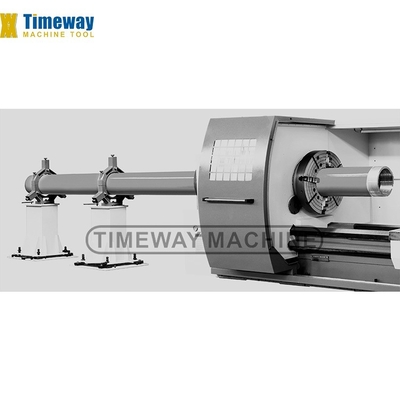

››››› Die Drehmaschine ist mit einer hinteren Stütze ausgestattet, dielängere Hilfsteile.
 |

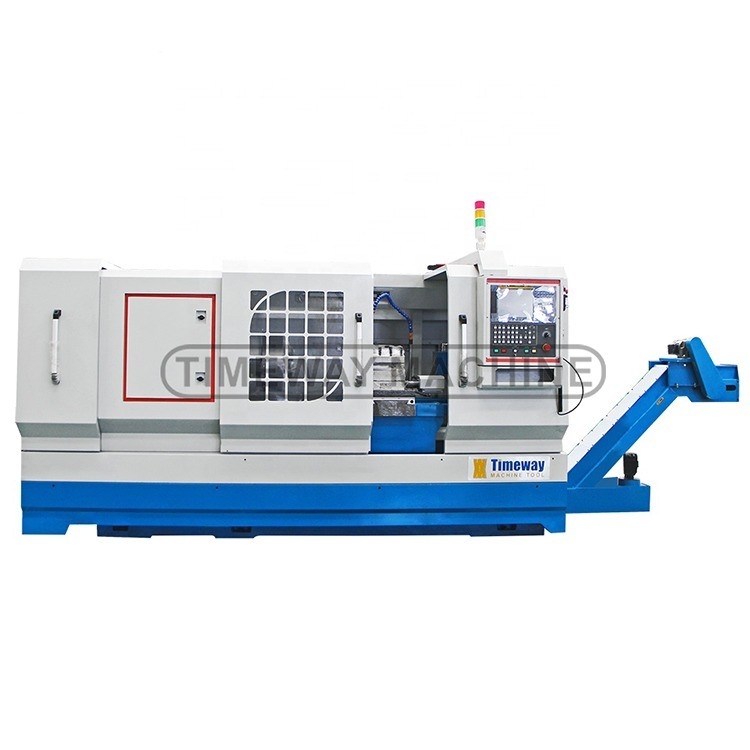

3000mm Max. Drehte Länge CNC Öl Land Drehmaschine für die Präzisionsmetallverarbeitung
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | Timeway |
| Modellnummer: | QK-390 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $26,850.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 3000 |
|---|---|---|---|
| Struktur: | Flachbett-Drehbank | Bearbeitungsfähigkeit: | Untersuchung wir |
| Breite des Betts (mm): | 400 Millimeter | Leistung des Spindelmotors ((kW): | Untersuchung wir |
| Nummer der Spindeln: | Einzigartig | Anzahl der Achsen: | 3 |
| Fahrt (X-Achse): | 520 Millimeter | Fahrt (Z-Achse): | 380 Millimeter |
| Positionierungsgenauigkeit (mm): | Untersuchung wir | Wiederholbarkeit (X/Y/Z) (mm): | Untersuchung wir |
| Abmessungen (L*W*H): | 6500*2220*2120 | Spannung: | 220V/380V, 50Hz |
| CNC-Steuerungssystem: | FANUC/SIEMENS/GSK | Werkzeugposten: | 12, 8, 4 |
| Gewicht (Kg): | 12000 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Maschinentyp: | Flachbett CNC-Drehbank | Produktbezeichnung: | Cnc-Drehbank Mechine |
| Schlüsselwort: | Cnc-Metalldrehbank-Maschine | Präzision: | Hohe Präzisions-Maschine |
| Funktion: | Verarbeitung von Metallen | Steuerungssystem: | SIEMENS GSK FANUC (optional) |
| Verarbeitung: | Metallbearbeitende Drehmaschine | Abstand zwischen Mitten: | 3000 mm |
| Anwendung: | Produkt aus Metall | Art der Ware: | Maschine für die horizontale Drehmaschine mit CNC |
| Die Situation: | Neues | Toolpost-Marke: | Untersuchung wir |
| Standort des Ausstellungsraums: | Ägypten, Vietnam, Russland | Art der Vermarktung: | Heißes Produkt 2019 |
| Jahr: | 2023 | Max. Drehzahl der Spindel (rpm): | 320 R/m |
| Spindelbohrung ((mm): | 390 | Max. Drehlänge (mm): | 3000 |
| Anwendbare Branchen: | Untersuchung wir | Kernkomponenten: | Lager, Motor, Pumpe, Zahnrad, Steuergerät, Druckbehälter, Motor, Getriebe, fragen Sie uns |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
Anwendungen der CNC-Drehmaschine:
Die CNC-Drehmaschine erfüllt die besonderen Anforderungen der Benutzer in der Erdöl-, Geologie-, Bergbau- und Chemieindustrie sowie in der landwirtschaftlichen Bewässerung und Entwässerung.Es ist in der Lage, verschiedene gerade und spitze Rohrfäden der Vereinigung Verbindungen zu schneiden, Bohrstäbe, Gießrohr, Abflussrohr, Brunnenguss und Wasserpumpen jedoch wirtschaftlicher und effizienter im Vergleich zur Motorendrehmaschine,Es kann als Drehmaschine dienen, um verschiedene Metriken zu schneiden, mit und Modulfäden, Wellen und Scheiben.
√ CNC-System von FANUC/SIEMENS/GSK √ Großbohrschub (Vorder- und Rückseite)√ Toten Zentren √ Elektrische Werkzeugstange mit 4 Stationen √ Kühlsystem √ Arbeitsleuchte √ Pilotlampe √ Halbgeschlossene Abdeckung √ Manueller Impulsgenerator (MPG) √ Automatisches Schmiersystem √ Ölpistolen √ Handbewegung der Schwanzstange √ Werkzeuge und Werkzeugkasten √ Ausgleichswinkel und Schrauben √ Bedienungsanleitung (englisch) | _ Pneumatischer Schlag _ Weitere Werkzeugposten _ Stetige Ruhe _ Folgen Sie dem Rest _ Klimaanlage _ Splitterförderer _ Hinterstütze für lange Rohre _ Live-Zentren |
Spezifikation | Einheit | QK-280 | QK-330 | QK-360 | QK-390 |
Rohrgewindebereich | mm | 130 bis 260 | 190 bis 320 | 190 bis 350 | 190 bis 380 |
Max. Schwenken Sie sich übers Bett. | mm | 1000 | 1000 | 1100 | 1000 |
Max. Schwenken über Kreuzrutsche | mm | 630 | 610 | 730 | 610 |
Max. Länge des Werkstücks | mm | 1500/2000/3000 | 1500/3000 | 1500/2000/3000 | 15003000 |
Max. Drehlänge | mm | 1300/1800/2800 | 1250/2750 | 1300/1800/2800 | 1250/2750 |
Durchmesser der Führungsstraße | mm | 755 | 755 | 755 | 755 |
Spindelnase | - | A2 bis 20 | Fadenart | A2 bis 20 | Fadenart |
Spindelverstärker | - | 1:20 | - | 1:20 | - |
Spindelbohrung | mm | 275 | 330 | 360 | 390 |
Spindelzentrumspitze | - | USE-Betrieb | - | USE-Betrieb | - |
Drehzahl der Spindel | Umdrehungen pro Minute | 5-400 (automatisch. 4 Schritte) | 10-280 (Handbuch 3) | 5-320 (Auto. 4 Schritte) | 8-205 (Handbuch 3) |
Fahrt auf der X-Achse | mm | 570 | 520 | 540 | 520 |
Typ Turm | mm | V4 | V4 | V4 | V4 |
Maschinenlänge | mm | 4800/6300/8300 | 5000/6500 | 4800/6300/8300 | 5000/6500 |
Maschinenbreite | mm | 2520 | 2080 | 2520 | 2220 |
Maschinenhöhe | mm | 2120 | 2080 | 2120 | 2120 |
Maschinengewicht | Tonnen | 11. September 2013 | 11.5/12.5 | 11. September 2013 | 12/13 |
Maschinendetails

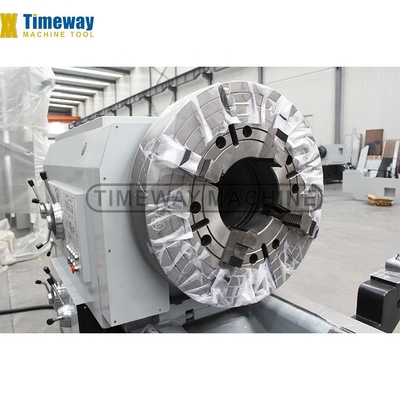

Zweifelhafte Schleudern (Vorder- und Rückseite):
Die Drehmaschine ist standardmäßig mit doppelten Schlägen (3-Mauer oder 4-Mauer) ausgestattet, die Spindel kann unterschiedliche Durchmesser langen Stangen erfüllen, die Spindelbohrung umfasst 130mm, 200mm, 225mm, 255mm, 280mm, 300mm, 330mm, 360mm,390 mm, 440 mm, 520 mm, 630 mm und individuell angepasste Spindelbohrung (5,1" ~ 24,8 ′′).
Elektrischer Turm mit 4 Stationen:
- Ein Elektro-Turm mit hoher Positionierungsgenauigkeit.
Rückenstock:
- Die manuelle Bewegung kommt standardmäßig, die elektrische Bewegung ist optional.
CNC-System:
Siemens, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK usw. für Ihre Wahl.
Automatische Produktionslinie für Stahlrohrfäden (optional):
Prüfung - Rundheit und Zylinderform:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm
Prüfung - Vertikalität:
Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm
Prüfung - Rauheit:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
Drehtests:

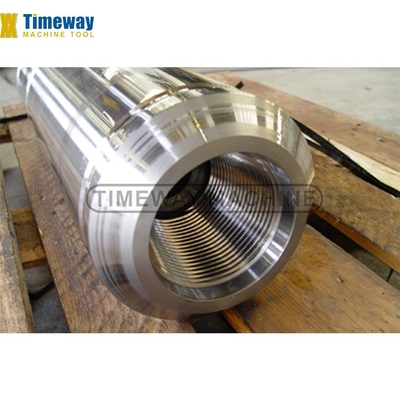

Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
Umfassende Prüfteile(nur für die CNC-Öldrehmaschine):
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
Warum Sie uns wählen
Renishaw-Laser-Interferometer (nur für CNC-Öldrehmaschine):
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
