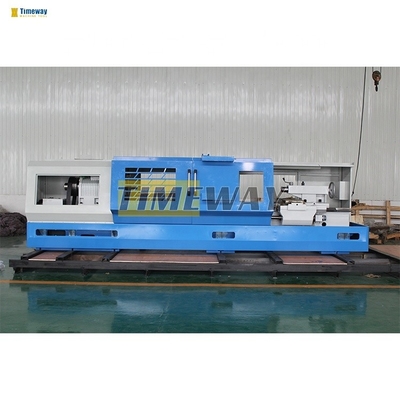

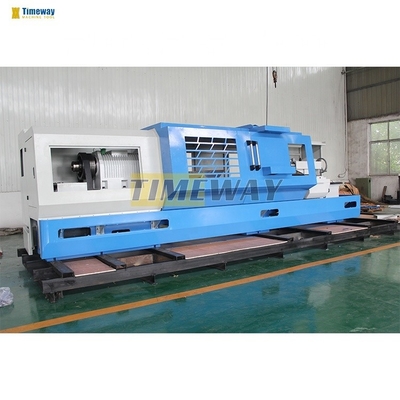

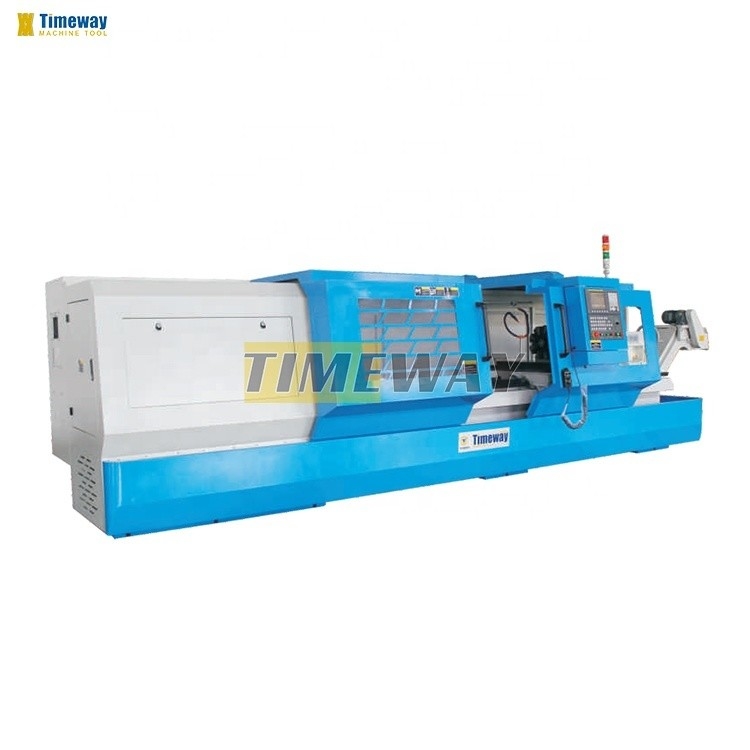

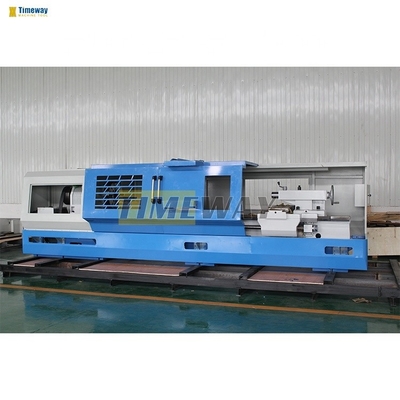

2-Achsen Horizontales Flachbett CNC Drehmaschine für hochpräzise Drehen
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMEWAY |
| Modellnummer: | CK-500; CK-660 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $28,999.00/sets 1-1 sets |
| Verpackung Informationen: | Holzkoffer oder Sperrholzkoffer, Palette |
| Versorgungsmaterial-Fähigkeit: | 800 Stück/Stück pro Jahr |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 1500 |
|---|---|---|---|
| Struktur: | Flachbett-Drehbank | Bearbeitungsfähigkeit: | Schweres Gewicht |
| Max. Weight des Werkstückes (Kilogramm): | 3000 | Breite des Betts (mm): | 390 Millimeter |
| Leistung des Spindelmotors ((kW): | 15 | Nummer der Spindeln: | Einzigartig |
| Anzahl der Achsen: | 2 | Fahrt (X-Achse): | 365 Millimeter |
| Fahrt (Z-Achse): | 1500 mm | Positionierungsgenauigkeit (mm): | ±0.001 |
| Wiederholbarkeit (X/Y/Z) (mm): | ±0.008 | Abmessungen (L*W*H): | 3105 x 1219 x 1010 mm |
| Spannung: | 200 V bis 460 V | CNC-Steuerungssystem: | Siemens 808d |
| Werkzeugposten: | 4 | Gewicht (Kg): | 2500 |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Lange Lebensdauer |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Farbe: | Anpassungsoption |
| Spindeltonner: | Metrische 90 | Maschinentyp: | CNC-Schwerlastdrehmaschine |
| Drehzahl der Spindel (manuell): | 45 bis 1600 Rpm | Spindeltreppen: | 3steps |
| Art des Werkzeugpfosten: | V4 | X-Achsen-Schnellzufuhrgeschwindigkeit: | 8 mm/min |
| Z-Achsen-Schnellzufuhrgeschwindigkeit: | 12 mm/min | Schlag ihn ab.: | 75 mm |
| Schlankheit: | Ra1,6um | Die Situation: | Neues |
| Spindelbohrung ((mm): | 105 | Anwendbare Branchen: | Herstellungsbetrieb |
| Standort des Ausstellungsraums: | Kanada, Vereinigtes Königreich, USA, Frankreich, Deutschland, Brasilien, Peru, Pakistan, Mexiko, Rus | Max. Drehzahl der Spindel (rpm): | 1600 R/m |
| Max. Drehlänge (mm): | 1500 | Art der Vermarktung: | Warmes Produkt 2021 |
| Kernkomponenten: | Lager, Motor, Pumpe, Getriebe, Druckbehälter, Getriebe, CNC-System | ||
Produkt-Beschreibung
√ FANUC CNC-System √ 3-Maulwurf √ Elektrische Werkzeugstange mit 4 Stationen √ Arbeitsleuchte √ Kühlsystem √ Manueller Impulsgenerator (MPG) √ Pilotlampe √ Automatische Schmierpumpe √ Werkzeuge und Werkzeugkasten √ Ausgleichswinkel und Schrauben √ Bedienungsanleitung (englisch) | _ /GSK/SIEMENS CNC-System _ Hydraulischer Schlag _ Klimaanlage _ Splitterförderer _ Werkzeugsetzer |
Spezifikationen | Einheit | CK-500 | CK-660 |
Max. Schwenken Sie sich übers Bett. | mm | 500 | 660 |
Max. Schwenken über Kreuzrutsche | mm | 290 | 430 |
Abstand zwischen den Zentren | mm | 1000/1500/2000 | 1000/1500/2000 |
Max. Drehlänge | mm | 1000/1500/2000 | 1000/1500/2000 |
Spindelnase | - | A2 bis 8 | D10 |
Spindelbohrung | mm | 82 | 105 |
Schlauchgröße | mm | 250 | 320 |
Kreuzfahrt (X) | mm | 295 | 365 |
Längsfahrt (Z) | mm | 1000/1500/2000 | 1000/1500/2000 |
X/Z-Achse Schnellzufuhrgeschwindigkeit | m/min | 8/12 | 8/12 |
X/Z-Achse Min. Zuführungseinheit | mm | 0.001 | 0.001 |
Größe des Werkzeugbereichs | - | V4 | V4 |
Durchmesser der Schwanzfeder | mm | 25x25 | 25x25 |
Schwanzfederfeder | mm | 150 | 150 |
Schwanzfederfeder | - | MT5 | MT5 |
Hauptmotorleistung | kW | 7.5 | 15 |
Maschinengewicht | Weigerung | 2100/2300/2600 | 2100/2500/2800 |
- Ich weiß nicht.

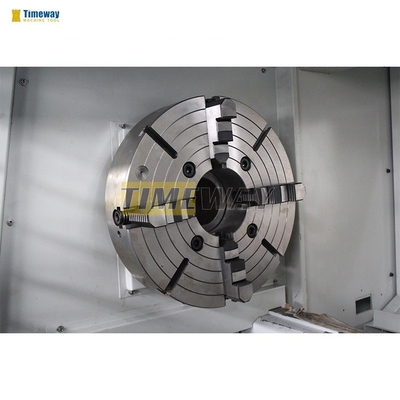

- 3 Kiefer-Rohr kommt standardmäßig zu schnell selbstzentrierenden Klemmteilen
- Optionale 4- Kiefer-unabhängige Schlauch und hydraulische Schlauch
Elektrischer Turm mit 4 Stationen:
- Ein Elektro-Turm mit hoher Positionsgenauigkeit.
- Optional Schnellwechselwerkzeug
CNC-System:
Siemens, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK usw. für Ihre Wahl.

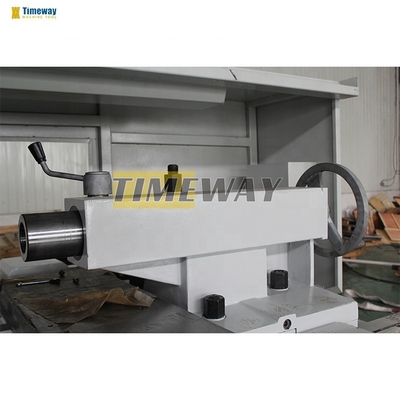

Handbewegtes Heckmaterial:
Flexible und einfache Bedienung zur Verringerung der Arbeitsintensität und Erhöhung des Bedienvergnügens.
Elektrische Schranke nach der CE-Norm:
Ein klares und ordentliches elektrisches Layout;
Einführung von CE-Standard-Elektrokomponenten.
Automatische Schmierpumpe:
Automatisch und mit Unterbrechungen schmieren Sie jede Leitbahn, um die Lebensdauer der Maschine zu verlängern.
Vertikaler Turm mit 4 Stationen:
Standards
Vertikaler Turm mit 6 Stationen:
Zusätzlich
Horizontales Turm mit 6 Stationen:
Zusätzlich
Prüfung - Rundheit und Zylinderform:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm
Prüfung - Vertikalität:
Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm
Prüfung - Rauheit:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
Drehtests:
Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
Umfassende Prüfteile:
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
Renishaw Laser Interferometer:
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
