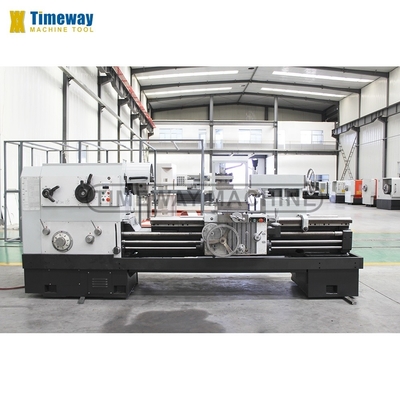

3900 KG Gewicht 3725x1473x1622 mm Warmmotor Drehmaschine Metalldrehmaschine zum Schneiden von Gewinden
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Modellnummer: | Die Ausrüstung ist in Form von |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $25,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse |
| Versorgungsmaterial-Fähigkeit: | 300 Sätze pro Monat. |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 1500 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 6 - 800 R/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Breite des Betts (mm): | 550 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 11 |
| Spannung: | Bei der Verwendung von elektrischen Schaltanlagen | Abmessungen (L*W*H): | 3725x1473x1622 mm |
| Gewicht (Kg): | 3900 Kilogramm | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | CNC oder nicht: | Normal |
| Automatische Einstufung: | Halbautomatisch | Farbe: | In der Reihenfolge |
| Max. Turning Diameter: | 800 mm | Max. Drehdurchmesser über die Lücke: | 1000 mm |
| Abstandslänge: | 300 mm | Max. Werkstückgewicht: | 2000 kg |
| Z-Achsen-Leitungsschraubschwung: | 12 mm | Fadenart: | Metrisch, Zoll, Modul, Durchmesser |
| Typ der Führung: | V-Flachform | Die Situation: | Neues |
| Spindelbohrung ((mm): | 100 | Anwendbare Branchen: | Baustoffwerkstätten, Maschinenreparaturwerkstätten, Produktionsbetriebe |
| Standort des Ausstellungsraums: | Kanada, Vereinigtes Königreich, USA, Italien, Frankreich, Deutschland, Russland, Australien | Kernkomponenten: | Bearing, Pumpe, Getriebe, Motor, Getriebe, Druckbehälter |
| Max. Drehlänge (mm): | 1350 MILLIMETER | Jahr: | 2021 |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
| 2021 Hot China Motor Lathe Metalldrehmaschine
¢ AL-800Bx1500 ¢
|
| Tatsächliche Prüfung: |
| Schnittfläche: | ||
|
|
|
|
| Schnittoberfläche: | |
|
|
|
| Standardzubehör:
| Zusätzliches Zubehör: |
|
|
|
| Technischer Parameter: |
| Artikel | Einheit | AL-630B | Die Nummern sind folgende: | AL-940B | |
| Kapazitäten | Schwing übers Bett. | mm | 630 | 800 | 940 |
| Schwenken Sie den Wagen um | mm | 350 | 520 | 660 | |
| Max. Länge des Werkstücks | mm | 750, 1000, 1500, 2000, 3000, 4000, 5000, 6000, 7000, 9000, 10000, - | |||
| Max. Drehlänge | mm | 600, 850, 1350, 1850, 2850, 3850, 4850, 5850, 6850, 8850, 9850, - | |||
| Durchmesser der Führungsstraße | mm | 550 | 550 | 550 | |
| Spindel | Spindelnase |
| C11 | ||
| Spindelloch | mm | 110 | |||
| Spindelloch |
| 1:20/120 | |||
| Spindelgeschwindigkeitsbereich | r/min | 7.5 ~ 1000 | 6 bis 800 | 6 bis 800 | |
| Anzahl der Drehzahlen der Spindel |
| 18 Arten | |||
| Futterbewegung | Längs- und Querschnitt | r/min | 64 0,1 bis 24.32 | ||
| Querschnitts-Längsschnitt-Zufuhrrate |
| 1 / 2 | |||
| Schraubwinkel der Leadscrew | mm | 12 | |||
| Anzahl und Reichweite des metrischen Gewindes | mm | 50 1 ~ 240 mm | |||
| Anzahl und Reichweite der Zollfäden | T.P.I. | 26■ 14 ~ 1 | |||
| Anzahl und Reichweite der Modulfäden | mm | 53 0,5 bis 120 mm | |||
| Anzahl und Reichweite der diametrischen Schrägfaden | T.P.I. | 24■ 28 ~ 1 | |||
| Schnelle Durchfahrgeschwindigkeit der Beförderung | mm/min | 4000 | |||
|
| Max. Fahrt des Querrutsches | mm | 440 | 540 | 570 |
| Max. Fahrt der oberen Rutsche | mm | 200 | |||
| Abschnitt der Werkzeughalte | mm | 32 | |||
| Hinterhalt | Durchmesser der Schwanzfeder | mm | 100 | ||
| Reisen der Schwanzfeder | mm | 250 | |||
| Verstärktes Loch aus Schwanzfeder |
| Morse 5 | |||
| Andere | Hauptmotorleistung | kW | 11 | ||
| Maschinenmasse | Weigerung | 3200, 3400, 3700, 4200, 4700, 5800, 6800, 7800, 8800, 10800, 11800, - | 3400, 3600, 3900, 4400, 4900, 6000, 7000, 8000, 9000, 11000, 12000, - | 3900, 4100, 4400, 4900, 5400, 6500, 7500, 8500, 9500, 11500, 12500, - | |
| Gesamtgröße der Maschine | Länge | mm | 2958, 3275, 3725, 4225, 5225, 6275, 7355, 8355, 9275, 11275, 12275,- | ||
| Breite | mm | 1393 | 1437 | 1430 | |
| Größe | mm | 1537 | 1622 | 1690 | |
| Eigenschaften: |
- Diese Drehmaschine eignet sich hauptsächlich zum Drehen von inneren und äußeren zylindrischen, kegelförmigen und anderen Schwingflächen sowie verschiedener metrischer, Zollmodul- und diametrischer Schwingfaden.Sie können auch zum Aufschließen von Ölgräben und Schlüsselanlagen verwendet werden.
- Die Seitenwand des Bettes ist mit Doppelrippenplatten gebaut, und die Form der inneren Rippen ist eine Kombination aus Box- und Schrägrippen.
- Auf der Vorlage befindet sich ein Gerät, das durch einen einzigen Hebel betrieben wird und zur schnellen Durchfahrt des Wagens verwendet wird.
- Das Bremsen der Spindel und die Drehrichtung werden durch ein hydraulisches System oder nach Ihrer Wahl manuell gesteuert.
- Der Sattelleitfaden ist mit TSF weichen Verschleißbeständigen Materialien verklebt.
- Wir können die Drehmaschine mit einem automatischen Zuführmechanismus ausstatten.
- Der obere Schieberegler kann unabhängig für das Drehen eines kurzen Kegel oder in Kombination mit einer Längszufuhr zur Drehung einer langen spitzen Oberfläche verwendet werden.
| Maschinendetails: |

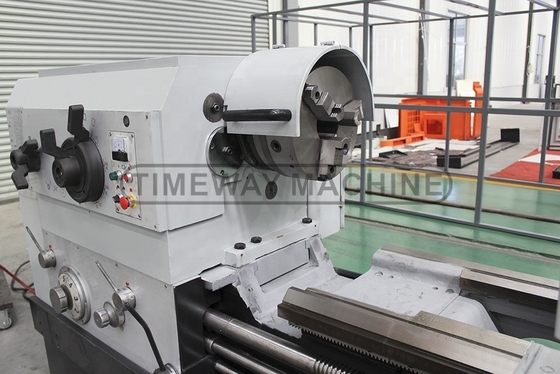

| 3er Schlag:
C11 Spindelnase zur schnellen Verbindung von 3- Kiefer- oder 4-Kiefer-Rädern. Optionale Schaltvorrichtung zur Sicherheit der Bediener. |

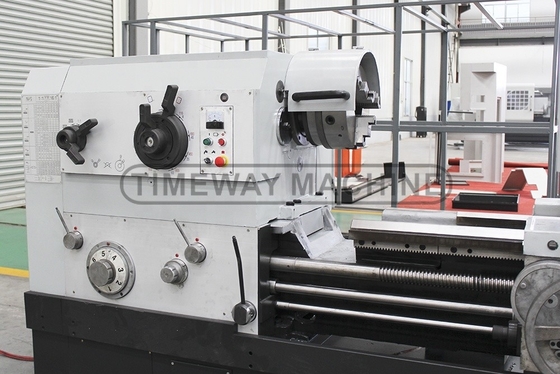

| | - Das ist nicht wahr.
18 Schritte Spindelgeschwindigkeit für verschiedene Verarbeitungsanforderungen.
|

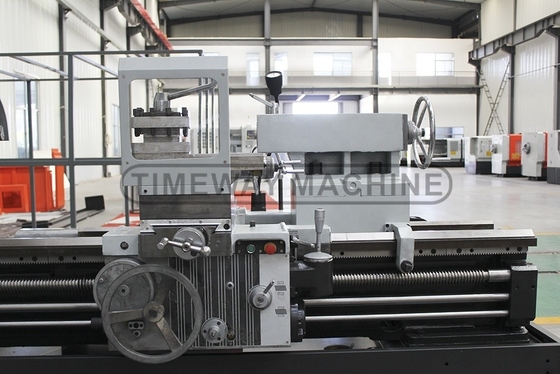

| | Beförderung und Rückstand:
Alle Gleitflächen werden manuell geschraubt, die Lücke ist kleiner als 0,04 mm, um die Genauigkeit der Maschine und das reibungslose Bewegen sicherzustellen. |
| Abstand (fakultativ):
Die Spaltbettendrehmaschine ist mit einer abnehmbaren Spaltmaschine für die Bearbeitung von Scheibenteile mit großem Durchmesser ausgestattet. |

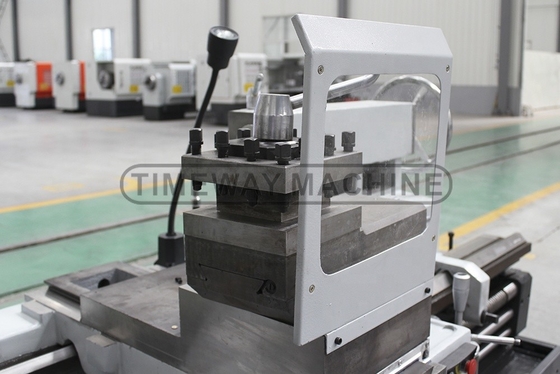

| 4 Werkzeugstationen:
Manueller 4-Stationen-Werkzeugpfosten ist Standard, hohe Positionierungsgenauigkeit. |
| CE-Norm für elektrische Schränke
Schneider elektrische Komponenten, hohe Stabilität und zuverlässige Aktion. |
| Fertigmaschine: |
| Bereit für den Versand: |
