=Adoptieren Sie hochwertiges Gusseisen (HT300) mit einem Gießwerk, Bettbreite (755mm), Tragfähigkeit 6000kg. Nach der zweiten Alterung hat es die Eigenschaft einer stabilen Leistung, guter Steifigkeit,Vibrationsschutz.
= Die Spindel ist zweistufig, unterstützt durch präzises Schwerlastlager, Rotationsstabilität und reibungsloses Drehen.
= Spindel, angetrieben durch einen Großdrehmomentfrequenz-Hauptmotor, Drehmoment der Spindel ist groß, schwere Schnittleistung.
=Vollständig mit vorderen und hinteren Hohlverschluss als Standard, je nach Benutzerbedarf können verschiedene Arten von manuellen, elektrischen, pneumatischen und hydraulischen Verschluss ausgewählt werden.
=Standard komplett mit 4-Stations-Turm, es ist frei zu heben und schnell und einfach zu indexieren; die vertikale 6-Stations-und horizontale 6/8-Stations-und andere elektrische Turm kann gewählt werden.
=Die X- und Z-Richtung verwenden die Präzisions- und Qualitätskugelschraube, die eine hohe Verarbeitungsgenauigkeit, Positionierungsgenauigkeit und Neupositionierungsgenauigkeit gewährleistet.
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 3000 |
|---|---|---|---|
| Struktur: | Flachbett-Drehbank | Bearbeitungsfähigkeit: | Schweres Gewicht |
| Max. Weight des Werkstückes (Kilogramm): | 5000 | Breite des Betts (mm): | 1000 mm |
| Nummer der Spindeln: | Einzigartig | Anzahl der Achsen: | 2 |
| Fahrt (X-Achse): | 520 Millimeter | Fahrt (Z-Achse): | 2750 Millimeter |
| Positionierungsgenauigkeit (mm): | ±0,002 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.001 |
| Abmessungen (L*W*H): | 6500*2220*2120 | CNC-Steuerungssystem: | FANUC/SIEMENS/GSK |
| Werkzeugposten: | 4 | Gewicht (Kg): | 14000 |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Hohe Produktivität |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 23 - 260 R/m |
| Reise (y-Achse) (Millimeter): | 3000 Millimeter | Spindeltonner: | ISO40 |
| Schneidmoment: | 12 N.M | Schnelle Zufuhrgeschwindigkeit ((mm/min): | 0 - 3000 mm/min |
| Vorschubgeschwindigkeit (mm/min): | 0 - 5000 mm/min | Min. Zeit für den Werkzeugwechsel: | 0,7 |
| Produktbezeichnung: | CNC-Drehmaschine | Maschinentyp: | Horizontale CNC-Drehmaschine |
| Dienstleistungen nach dem Verkauf: | 1 Jahr | Steuerungssystem: | SIEMENS GSK FANUC (optional) |
| Farbe: | Kundenbedürfnisse | Modell: | QK-440 |
| Max.Swing über Bett: | 1000 mm | Spindel-Drehzahlbereiche: | 23 bis 260 Rpm |
| Spindel-Bohrung: | 440mm | Abstand zwischen Mitten: | 1500/3000mm |
Produkt-Beschreibung
Beschreibung des Produkts

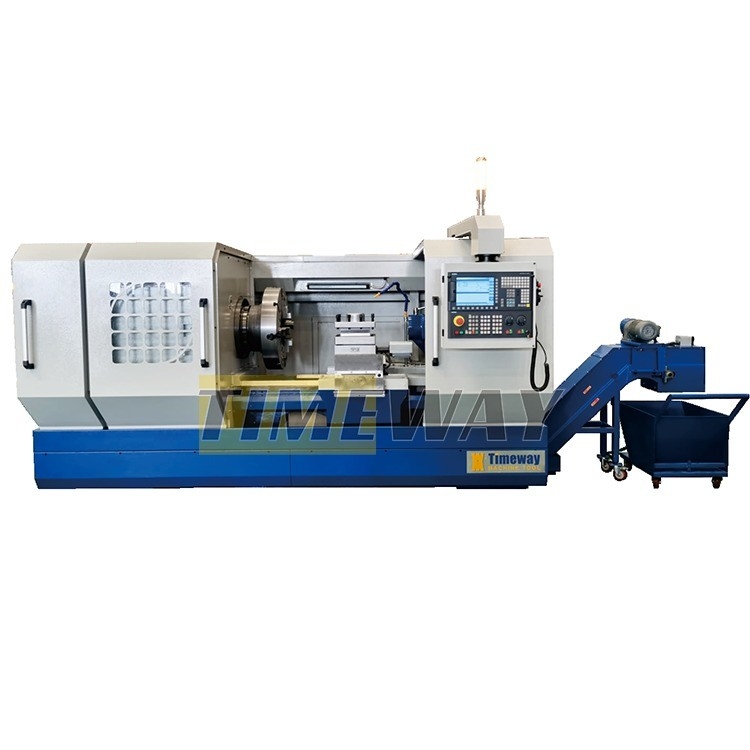

Großförmige CNC-Ölrohr-Drehmaschine
RohrgewindebereichΦ270 bis 430 mm
Eigenschaften:
Spezifikation
Spezifikationen | Einheit | QK-440 |
Kapazität | ||
Schwing übers Bett. | mm | 1000 |
Schwenken Sie über die Kreuzrutsche | mm | 610 |
Abstand zwischen den Zentren | mm | 1500/3000 |
Rohrgewindebereich | mm | 270 bis 430 |
Breite des Betts | mm | 755 |
Max. Lastkapazität | Weigerung | 6000 |
Spindel | ||
Spindelbohrung | mm | 440 |
Spindelgeschwindigkeitsschritte | Schritte | Schrittlos (3 Schichten) |
Drehzahl der Spindel | Umdrehungen pro Minute | 8 bis 205 |
Schlauchgröße | mm | 1000 |
Schachtentyp (elektrisch) | - | 4 Kiefer |
Turm | ||
Typ Turm (elektrisch) | - | V4 |
Größe der Werkzeugstäbe | mm | 40x40 |
Futtermittel | ||
Fahrt auf der X-Achse | mm | 520 |
Fahrt auf der Z-Achse | mm | 1250 |
X-Achsen-Schnellzufuhrgeschwindigkeit | mm/min | 4000 |
Z-Achsen-Schnellzufuhrgeschwindigkeit | mm/min | 4000 |
Hinterhalt | ||
Durchmesser der Schwanzfeder | mm | 140 |
Schwanzfederfeder | - | USE-Betrieb |
Schwanzfederfeder | mm | 300 |
Andere | ||
Hauptmotorleistung | kW | 22 |
Kraft des Kältemotors | kW | 0.125 |
Maschinenabmessungen | mm | 5000/6500x2200x2200 |
Maschinengewicht | Weigerung | 13000/14000 |
Detaillierte Bilder

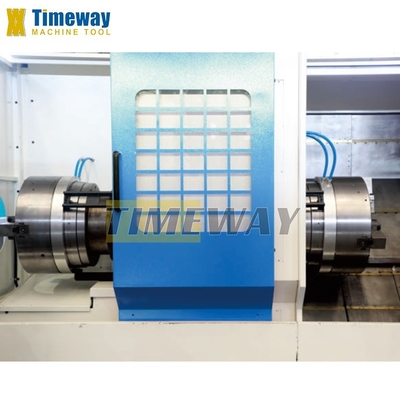

Doppel-Schnabel

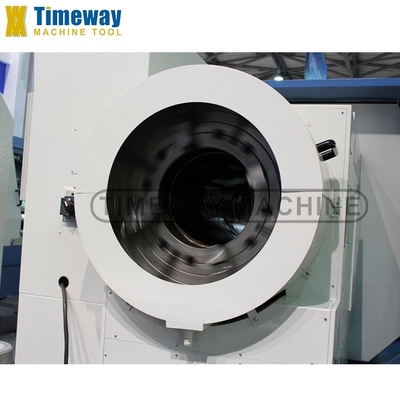

Großes Spindelloch für verschiedene Rohre, doppelter manueller Schlag.
Doppel-Schnabel
Großes Spindelloch für verschiedene Rohre, doppelter manueller Schlag.

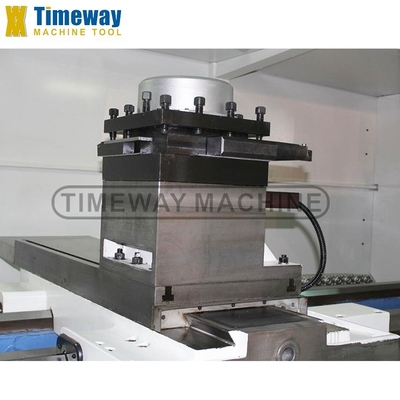

Werkzeugpfosten/Turm
Standard mit einem elektrischen Werkzeughalter mit 4 Stationen
6/8-Stations elektrische Turm sind optional

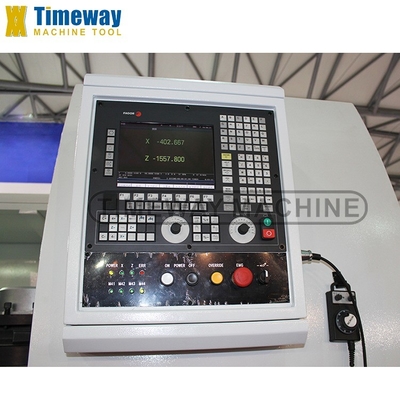

CNC-Steuerungssystem
GSK, Siemens, Fanuc, Syntec, Mitsubishi und andere.
Zubehör
Standardzubehör:
FANUC/GSK/SIEMENS CNC-System
Großflächige Schleuder (Vorder- und Rückseite)
Elektrische Werkzeugspalte mit 4 Stationen
Arbeitsleuchte
Prüfleuchte
Kühlsystem
Halbgeschlossene Abdeckung
Manueller Pulsgenerator (MPG)
Tode Zentren
Ölpistolen
Automatische Schmierpumpe
Handbewegtes Heckstock
Werkzeuge und Werkzeugboxen
Ausgleichswinkel und Schrauben
Betriebsanleitung (englisch)
Elektrische Werkzeugspalte mit 4 Stationen
Arbeitsleuchte
Prüfleuchte
Kühlsystem
Halbgeschlossene Abdeckung
Manueller Pulsgenerator (MPG)
Tode Zentren
Ölpistolen
Automatische Schmierpumpe
Handbewegtes Heckstock
Werkzeuge und Werkzeugboxen
Ausgleichswinkel und Schrauben
Betriebsanleitung (englisch)
Zusätzliche Zubehörteile:
Schlauchschlauch
andere Werkzeugpfosten
Splitterförderer
Klimaanlage
Rückenstütze für lange Rohre
Splitterförderer
Klimaanlage
Rückenstütze für lange Rohre
