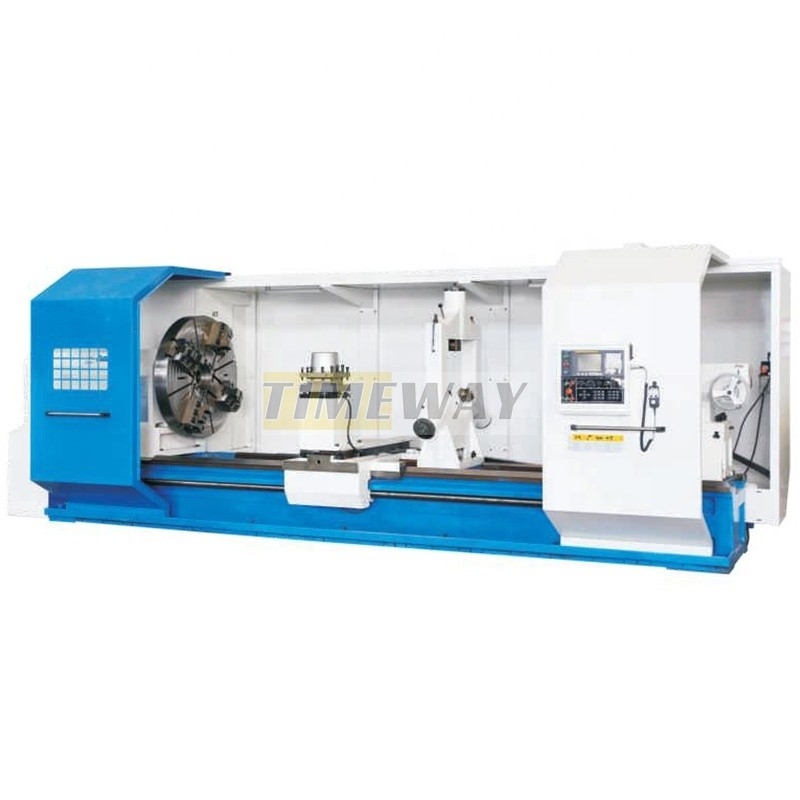

s Top-Wahl für CNC-Horizontale Drehmaschine 1250 mm Max. Werkstück Länge Flachbett Drehmaschine
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
| Modellnummer: | AK-1250C |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $70,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 1250 mm |
|---|---|---|---|
| Struktur: | Flachbett-Drehbank | Bearbeitungsfähigkeit: | Schweres Gewicht |
| Breite des Betts (mm): | 50 mm | Leistung des Spindelmotors ((kW): | 30 KILOWATT |
| Nummer der Spindeln: | Einzigartig | Anzahl der Achsen: | 3 |
| Fahrt (X-Achse): | 3000 Millimeter | Fahrt (Z-Achse): | 6000 Millimeter |
| Positionierungsgenauigkeit (mm): | ± 0,001 mm | Wiederholbarkeit (X/Y/Z) (mm): | ± 0,001 mm |
| Abmessungen (L*W*H): | 6520x2665x2680 mm | Spannung: | 220/380 V |
| CNC-Steuerungssystem: | FANUC/SIEMENS/GSK | Werkzeugposten: | 4 |
| Gewicht (Kg): | 13500 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Maschinentyp: | CNC-Schwerlastdrehmaschine | CNC oder nicht: | Maschinen für die Maschinenherstellung |
| Schlüsselwort: | CNC-Werkmaschine | Modell: | AK-1250C |
| Maximumspitzenhöhe: | 1250 mm | Abstand zwischen Mitten: | 3000 Millimeter |
| Ladekapazität: | 10000 kg | Spindel-Bohrung: | 130 mm |
| Größe des Werkzeugpfosten: | 350*350 mm | Hauptmotorleistung: | 30 KILOWATT |
| Die Situation: | Neues | Standort des Ausstellungsraums: | Kanada, Saudi-Arabien, Indonesien, Pakistan, Russland, Thailand, Marokko, Südkorea, Kolumbien, Rumän |
| Art der Vermarktung: | Neues Produkt 2020 | Anwendbare Branchen: | Maschinenreparaturbetriebe, Produktionsbetriebe, andere |
| Kernkomponenten: | Lager, Sonstiges | Max. Drehlänge (mm): | 2800 |
| Max. Drehzahl der Spindel (rpm): | 1 Dreh/m | Spindelbohrung ((mm): | 130 mm |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
*Diese Serie Drehmaschinenbett ist das einteilige Typ Box-förmige Struktur, nimmt hohe Standard-Guss (HT300) ein Gießen, nach der zweiten Alterung Behandlung,es hat die Eigenschaft einer stabilen Leistung■ Leitungsschienenbreite (970 mm), gute Steifigkeit, Antivibrationsfähigkeit; Spindelbohrung 130 mm, starke Steifigkeit des Kopfes, anpassungsfähig für schwere Schnitte.
*Automatischer Schaltwechsel unter M-Code, schrittlose Geschwindigkeitsänderung innerhalb der Schicht unter S-Code, um schrittlose Geschwindigkeit und konstantes lineares Schneiden zu erreichen (optional:Drehzahl der Spindel manuell geändert, kann 21 Geschwindigkeiten sein).
*Die X-Richtung und die Z-Richtung verwenden die Präzisionsschleifschraube, die eine hohe Verarbeitungsgenauigkeit, Positionierungsgenauigkeit und Neupositionierungsgenauigkeit gewährleistet.
*Längsschnitt (Z): Bei 1000 mm-5000 mm treibt der auf der linken Seite der Zufuhrbox installierte Wechselstrom-Servomotor die Kugelschraube über einen hochpräzisen planetaren Reduktor länger als 6000 mm an.Es ist die Rack- und Pinion-Struktur.
*Ausgestattet mit einem 4-Stationen vertikalen elektrischen Turm, aber auch nach den Bedürfnissen der Kunden können 6-Stationen horizontale elektrische Turm und 8-Stationen horizontale elektrische Turm gewählt werden.
*Die Schwanzstockstruktur ist stark, die schwere Schnitte durchführen kann, es kann auch elektrischer Schwanzstock gewählt werden, um automatische schnelle Bewegung zu erreichen und die Effizienz zu verbessern.
*Der Spindelmotor verwendet einen α-Servomotor oder einen 30 kW leistungsstarken Wechselstrom-Wechselfrequenz-Hauptmotor mit Frequenzumrichter, die Leistung ist groß und der Geschwindigkeitsbereich ist breit.Ausgerüstet mit einer F1250mm-Standard-Hand-Vier-Kiefer-Kippe.
*Ausgerüstet mit einem Sicherheitsknopf zum Notstopp, wenn die Drehmaschine aufgrund der besonderen Auslegung des Steuerkreislaufs plötzlich auf einen plötzlichen Stromausfall oder andere Ausfälle stoße,Es kann Selbstschutz sein, um sicherzustellen, dass die Drehmaschine und die Sicherheit des Personals.
*Vor der Lieferung sollten alle Drehmaschinen durch den britischen RENISHAW-Laserdetektor auf dynamische Genauigkeit und Kompensation getestet werden.so hat die Drehmaschine eine hohe Positionierungsgenauigkeit und wiederholt Positionierungsgenauigkeit.
*Das CNC-System verwendet die international bekanntesten Steuerungssysteme von FANUC oder SIEMENS (auch andere Systeme können entsprechend den Anforderungen des Benutzers angepasst werden).Programme und Parameter können über die USB-Schnittstelle übertragen werden. X-Achse und Z-Achse werden gleichzeitig gesteuert, es hat eine gerade Linie, Bogen und Gewinde Interpolation und eine Vielzahl von anderen festen Zyklus und andere Funktionen, die minimale Auflösung ist 0,001mm.
*Automatischer Schaltwechsel unter M-Code, schrittlose Geschwindigkeitsänderung innerhalb der Schicht unter S-Code, um schrittlose Geschwindigkeit und konstantes lineares Schneiden zu erreichen (optional:Drehzahl der Spindel manuell geändert, kann 21 Geschwindigkeiten sein).
*Die X-Richtung und die Z-Richtung verwenden die Präzisionsschleifschraube, die eine hohe Verarbeitungsgenauigkeit, Positionierungsgenauigkeit und Neupositionierungsgenauigkeit gewährleistet.
*Längsschnitt (Z): Bei 1000 mm-5000 mm treibt der auf der linken Seite der Zufuhrbox installierte Wechselstrom-Servomotor die Kugelschraube über einen hochpräzisen planetaren Reduktor länger als 6000 mm an.Es ist die Rack- und Pinion-Struktur.
*Ausgestattet mit einem 4-Stationen vertikalen elektrischen Turm, aber auch nach den Bedürfnissen der Kunden können 6-Stationen horizontale elektrische Turm und 8-Stationen horizontale elektrische Turm gewählt werden.
*Die Schwanzstockstruktur ist stark, die schwere Schnitte durchführen kann, es kann auch elektrischer Schwanzstock gewählt werden, um automatische schnelle Bewegung zu erreichen und die Effizienz zu verbessern.
*Der Spindelmotor verwendet einen α-Servomotor oder einen 30 kW leistungsstarken Wechselstrom-Wechselfrequenz-Hauptmotor mit Frequenzumrichter, die Leistung ist groß und der Geschwindigkeitsbereich ist breit.Ausgerüstet mit einer F1250mm-Standard-Hand-Vier-Kiefer-Kippe.
*Ausgerüstet mit einem Sicherheitsknopf zum Notstopp, wenn die Drehmaschine aufgrund der besonderen Auslegung des Steuerkreislaufs plötzlich auf einen plötzlichen Stromausfall oder andere Ausfälle stoße,Es kann Selbstschutz sein, um sicherzustellen, dass die Drehmaschine und die Sicherheit des Personals.
*Vor der Lieferung sollten alle Drehmaschinen durch den britischen RENISHAW-Laserdetektor auf dynamische Genauigkeit und Kompensation getestet werden.so hat die Drehmaschine eine hohe Positionierungsgenauigkeit und wiederholt Positionierungsgenauigkeit.
*Das CNC-System verwendet die international bekanntesten Steuerungssysteme von FANUC oder SIEMENS (auch andere Systeme können entsprechend den Anforderungen des Benutzers angepasst werden).Programme und Parameter können über die USB-Schnittstelle übertragen werden. X-Achse und Z-Achse werden gleichzeitig gesteuert, es hat eine gerade Linie, Bogen und Gewinde Interpolation und eine Vielzahl von anderen festen Zyklus und andere Funktionen, die minimale Auflösung ist 0,001mm.
Spezifikation | Einheit | AK-1250C | AK-1400C | AK-1600C | ||
Max. Schwenken Sie sich übers Bett. | mm | 1250 | 1400 | 1600 | ||
Max, schwenken Sie über die Kreuzrutsche. | mm | 880 | 1010 | 1210 | ||
Abstand zwischen den Zentren | mm | Der Wert des Zinses für die Zulassung der Zinssätze wird nach Maßgabe der Zinssätze des Zinses festgesetzt. | ||||
Max. Drehlänge | mm | 2800/3800/4800/5800/7800/9800/11800/- | ||||
Breite des Betts | mm | 970 | 970 | 970 | ||
Ladekapazität | Weigerung | 10000 (optional: 12000) | 10000 (optional: 12000) | 10000 (optional: 12000) | ||
Spindelnase | - | A2 bis 15 | A2 bis 15 | A2 bis 15 | ||
Spindelbohrung | mm | 130 | 130 | 130 | ||
Spindelverstärker | - | Metrik 140 | Metrik 140 | Metrik 140 | ||
Schlägergröße (4-Kiefer) | - | 1250 | 1250 | 1250 | ||
Drehzahl der Spindel (hydraulische 4 Schritte, Schrittlos) | Umdrehungen pro Minute | 5 bis 320 | 5 bis 320 | 5 bis 320 | ||
Max. Schneidkraft | N | 29400 | 29400 | 29400 | ||
X/Z-Achse Min. Zuführungseinheit | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | ||
X/Z-Achse Schnellzufuhrgeschwindigkeit | mm/min | 3000/6000 | 3000/6000 | 3000/6000 | ||
Kreuzfahrt (X) | mm | 700 | 700 | 700 | ||
Art der Werkzeugpfosten | - | V4 | V4 | V4 | ||
Größe des Werkzeugpfosten | mm | 350x350 | 350x350 | 350x350 | ||
Größe des Werkzeugbereichs | mm | 40x40 | 40x40 | 40x40 | ||
Durchmesser der Schwanzfeder | mm | 220 | 220 | 220 | ||
Schwanzfederfeder | mm | 300 | 300 | 300 | ||
Schwanzfederfeder | - | USE-Betrieb | USE-Betrieb | USE-Betrieb | ||
Arbeitsgenauigkeit | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
Oberflächenrauheit | Ich weiß nicht. | Ra1.6 | Ra1.6 | Ra1.6 | ||
Hauptmotorleistung | kW | 30 | 30 | 30 | ||
Maschinengewicht | Weigerung | 13500/16500/18000/20000/22500/25000/28000/- | ||||
Maschinenlänge | mm | 6520/7520/8520/9520/11520/13520/15520/- | ||||
Maschinenbreite | mm | 2665 | 2665 | 2665 | ||
Maschinenhöhe | mm | 2680 | 2680 | 2680 | ||
·FANUC/GSK/SIEMENS CNC-System, ·Vier Kiefer, ·Elektrische Werkzeughalter mit 4 Stationen, ·Arbeitsleuchte, ·Kühlsystem, ·Manueller Puls(MPG), ·Toten Zentren, ·Ölpistole, ·Prüfleuchte, ·mit einer Leistung von mehr als 50 W und ·Elektrisch bewegliche Schwanzstange, ·Werkzeuge und Werkzeugkasten, ·Ausgleichskeil& Schrauben, ·Betriebsanleitung (englisch). | ·mit einer Breite von mehr als 20 mm, ·Ruhe und Ruhe. ·Folgen Sie der Ruhe. ·Halbgeschlossene Abdeckung, ·Live-Zentren, ·Klimaanlage, ·Splitterförderer. |
Warum Sie uns wählen
F: Warum haben Sie sich für TIMEWAY MACHINE entschieden?
A: 1. Hohe Qualität zu günstigen Preisen;
2. Professionelles F&E-Team und 25 Jahre Exporterfahrung;
3. Exportiert in mehr als 60 Länder;
4. CE- und ISO-Zertifikate;
5. 24-Stunden-Online-Dienstleistung (Skype, WhatsApp, Wechat, Trademanager);
6. 12 Monate Qualitätsgarantie;
7. Ausländische Ingenieure zur Problemlösung;
F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?
A: Ja, wir haben eine sehr strenge Qualitätskontrollabteilung eingerichtet, um gute Qualität zu gewährleisten.
F: Was ist die MOQ?
A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)
F: Was ist mit den Zahlungsbedingungen?
A: (1) T/T mit 30% Vorauszahlung und 70% Rückzahlung vor Versand;
(2) Unwiderrufliche LC bei Sicht;
(3) Western Union, MoneyGram usw.
F: Wie wäre es mit der Garantie?
A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
A: 1. Hohe Qualität zu günstigen Preisen;
2. Professionelles F&E-Team und 25 Jahre Exporterfahrung;
3. Exportiert in mehr als 60 Länder;
4. CE- und ISO-Zertifikate;
5. 24-Stunden-Online-Dienstleistung (Skype, WhatsApp, Wechat, Trademanager);
6. 12 Monate Qualitätsgarantie;
7. Ausländische Ingenieure zur Problemlösung;
F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?
A: Ja, wir haben eine sehr strenge Qualitätskontrollabteilung eingerichtet, um gute Qualität zu gewährleisten.
F: Was ist die MOQ?
A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)
F: Was ist mit den Zahlungsbedingungen?
A: (1) T/T mit 30% Vorauszahlung und 70% Rückzahlung vor Versand;
(2) Unwiderrufliche LC bei Sicht;
(3) Western Union, MoneyGram usw.
F: Wie wäre es mit der Garantie?
A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
