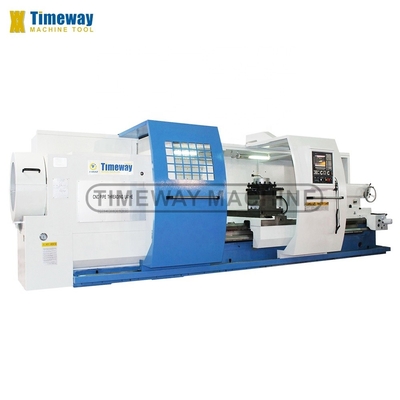

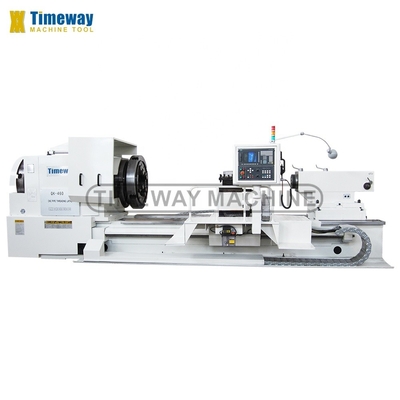

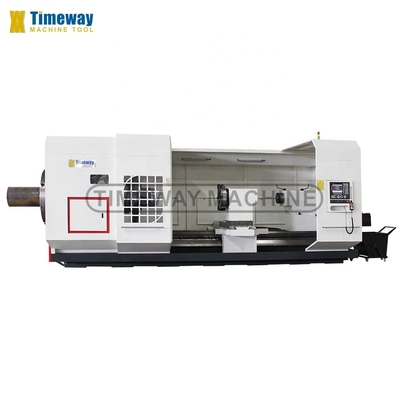

TIMEWAY Große Spindelbohrmaschine zur Drehspin-Drehdrehung für Ölfelder 6500x2220x2120mm
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Modellnummer: | QK-440/3000 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $100,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) oder Palette |
| Versorgungsmaterial-Fähigkeit: | 100 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 3000 |
|---|---|---|---|
| Struktur: | Flachbett-Drehbank | Bearbeitungsfähigkeit: | Mittelschwere |
| Max. Weight des Werkstückes (Kilogramm): | 6000 | Breite des Betts (mm): | 755 Millimeter |
| Leistung des Spindelmotors ((kW): | 18.5 | Nummer der Spindeln: | Einzigartig |
| Anzahl der Achsen: | 2 | Fahrt (X-Achse): | 540mm |
| Fahrt (Z-Achse): | 3000 Millimeter | Positionierungsgenauigkeit (mm): | ±0.01 |
| Wiederholbarkeit (X/Y/Z) (mm): | ±0.008 | Abmessungen (L*W*H): | 6500 x 2220 x 2120 mm |
| Spannung: | Nach Bedarf | CNC-Steuerungssystem: | FANUC |
| Werkzeugposten: | 4 | Gewicht (Kg): | 13000 |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Hochgenauigkeit |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | CNC oder nicht: | Maschinen für die Maschinenherstellung |
| CNC-Drehmaschine: | CNC-Drehmaschine | Max. Swing Diameter: | 1000 mm |
| CNC-System: | FANUC/SIEMENS | Arbeitsgenauigkeit: | IT6-IT7um |
| Verarbeitete Rauheit: | Ra1,6um | Durchmesser der Schwanzfeder: | 160 mm |
| Schwanzstrümpfe: | 300 mm | Schwanzfederfeder: | MT6 |
| Farbe der Maschine: | Kundengebundenes optionales | Die Situation: | Neues |
| Toolpost-Marke: | Yantai UNIVERSAL | Anwendbare Branchen: | Hotels, Bekleidungsgeschäfte, Baumaterialgeschäfte, Maschinenreparaturwerkstätten, Produktionsstätte |
| Standort des Ausstellungsraums: | Kanada, USA, Italien, Deutschland, Mexiko, Russland, Südafrika, Australien | Art der Vermarktung: | Gewöhnliche Ware |
| Kernkomponenten: | Lager, Motor, Pumpe, Getriebe | Jahr: | 2021 |
| Max. Drehzahl der Spindel (rpm): | 320 R/m | Spindelbohrung ((mm): | 440 |
| Max. Drehlänge (mm): | 2850 | Hafen: | Hafen von China |
Produkt-Beschreibung
Beschreibung der Produkte
Anwendungen der CNC-Drehmaschine:
Die CNC-Drehmaschine erfüllt die besonderen Anforderungen der Benutzer in der Erdöl-, Geologie-, Bergbau- und Chemieindustrie sowie in der landwirtschaftlichen Bewässerung und Entwässerung.Es ist in der Lage, verschiedene gerade und spitze Rohrfäden der Vereinigung Verbindungen zu schneiden, Bohrstäbe, Gießrohr, Abflussrohr, Brunnenguss und Wasserpumpen jedoch wirtschaftlicher und effizienter im Vergleich zur Motorendrehmaschine,Es kann als Drehmaschine dienen, um verschiedene Metriken zu schneiden, mit und Modulfäden, Wellen und Scheiben.
√ CNC-System von FANUC/SIEMENS/GSK √ Großbohrschub (Vorder- und Rückseite)√ Toten Zentren √ Elektrische Werkzeugstange mit 4 Stationen √ Kühlsystem √ Arbeitsleuchte √ Pilotlampe √ Halbgeschlossene Abdeckung √ Manueller Impulsgenerator (MPG) √ Automatisches Schmiersystem √ Ölpistolen √ Handbewegung der Schwanzstange √ Werkzeuge und Werkzeugkasten √ Ausgleichswinkel und Schrauben √ Bedienungsanleitung (englisch) | _ Pneumatischer Schlag _ Weitere Werkzeugposten _ Stetige Ruhe _ Folgen Sie dem Rest _ Klimaanlage _ Splitterförderer _ Hinterstütze für lange Rohre _ Live-Zentren |
Spezifikation | Einheit | QK-280 | QK-330 | QK-390 | QK-440 |
Rohrgewindebereich | mm | 130 bis 270 | 190 bis 320 | 190 bis 380 | 270 bis 430 |
Max. Schwenken Sie sich übers Bett. | mm | 1000 | 1000 | 1000 | 1000 |
Max. Schwenken über Kreuzrutsche | mm | 610 | 610 | 610 | 610 |
Max. Länge des Werkstücks | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 |
Max. Drehlänge | mm | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 |
Durchmesser der Führungsstraße | mm | 755 | 755 | 755 | 755 |
Spindelnase | - | Typ des Gewinns | Fadenart | Fadenart | Fadenart |
Spindelbohrung | mm | 280 | 330 | 390 | 440 |
Drehzahl der Spindel | Umdrehungen pro Minute | 10-320 (Handbuch 4 Schritte) | 10-280 (manuelle 3 Schritte) | 8-205 (manuelle 3 Schritte) | 8-205 (manuelle 3 Schritte) |
Schlauchgröße | mm | 800 (manuell) | 780 (elektrisch) | 850 (elektrisch) | 1000 (elektrisch) |
Min. Zufuhrsteigerung der X/Z-Achse | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 |
X/Z-Achse Schnellzufuhrgeschwindigkeit | m/min | 4/4 | 4/4 | 4/4 | 4/4 |
Fahrt auf der X-Achse | mm | 520 | 520 | 520 | 520 |
Typ Turm | mm | V4 | V4 | V4 | V4 |
Abschnitt der Werkzeughalte | mm | 40x40 | 40x40 | 40x40 | 40x40 |
Wiederholbarkeitsindexung | mm | 0.008 | 0.008 | 0.008 | 0.008 |
Max. Schneidkraft | N | 29400 | 29400 | 29400 | 29400 |
Durchmesser der Schwanzfeder | mm | 160 | 160 | 160 | 160 |
Schwanzfederfeder | mm | 300 | 300 | 300 | 300 |
Schwanzfederfeder | - | USE-Betrieb | USE-Betrieb | USE-Betrieb | USE-Betrieb |
Hauptmotorleistung | kW | 22 | 22 | 22 | 22 |
Arbeitsgenauigkeit | Ich weiß nicht. | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
Oberflächenrauheit | Ich weiß nicht. | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 |
Maschinenlänge | mm | 4950/6450 | 5000/6500 | 5000/6500 | 5000/6500 |
Maschinenbreite | mm | 2050 | 2080 | 2220 | 2220 |
Maschinenhöhe | mm | 2050 | 2080 | 2120 | 2120 |
Maschinengewicht | Tonnen | 10.5/12.2 | 11.5/12.5 | 12/13 | 13/14 |
CNC-System | - | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
Spezifikation | Einheit | QK-280 | QK-330 | QK-390 | QK-440 |
Rohrgewindebereich | mm | 130 bis 270 | 190 bis 320 | 190 bis 380 | 270 bis 430 |
Max. Schwenken Sie sich übers Bett. | mm | 1000 | 1000 | 1000 | 1000 |
Max. Schwenken über Kreuzrutsche | mm | 610 | 610 | 610 | 610 |
Max. Länge des Werkstücks | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 |
Max. Drehlänge | mm | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 |
Durchmesser der Führungsstraße | mm | 755 | 755 | 755 | 755 |
Spindelnase | - | Typ des Gewinns | Fadenart | Fadenart | Fadenart |
Spindelbohrung | mm | 280 | 330 | 390 | 440 |
Drehzahl der Spindel | Umdrehungen pro Minute | 10-320 (Handbuch 4 Schritte) | 10-280 (manuelle 3 Schritte) | 8-205 (manuelle 3 Schritte) | 8-205 (manuelle 3 Schritte) |
Schlauchgröße | mm | 800 (manuell) | 780 (elektrisch) | 850 (elektrisch) | 1000 (elektrisch) |
Min. Zufuhrsteigerung der X/Z-Achse | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 |
X/Z-Achse Schnellzufuhrgeschwindigkeit | m/min | 4/4 | 4/4 | 4/4 | 4/4 |
Fahrt auf der X-Achse | mm | 520 | 520 | 520 | 520 |
Typ Turm | mm | V4 | V4 | V4 | V4 |
Abschnitt der Werkzeughalte | mm | 40x40 | 40x40 | 40x40 | 40x40 |
Wiederholbarkeitsindexung | mm | 0.008 | 0.008 | 0.008 | 0.008 |
Max. Schneidkraft | N | 29400 | 29400 | 29400 | 29400 |
Durchmesser der Schwanzfeder | mm | 160 | 160 | 160 | 160 |
Schwanzfederfeder | mm | 300 | 300 | 300 | 300 |
Schwanzfederfeder | - | USE-Betrieb | USE-Betrieb | USE-Betrieb | USE-Betrieb |
Hauptmotorleistung | kW | 22 | 22 | 22 | 22 |
Arbeitsgenauigkeit | Ich weiß nicht. | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
Oberflächenrauheit | Ich weiß nicht. | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 |
Maschinenlänge | mm | 4950/6450 | 5000/6500 | 5000/6500 | 5000/6500 |
Maschinenbreite | mm | 2050 | 2080 | 2220 | 2220 |
Maschinenhöhe | mm | 2050 | 2080 | 2120 | 2120 |
Maschinengewicht | Tonnen | 10.5/12.2 | 11.5/12.5 | 12/13 | 13/14 |
CNC-System | - | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
Spezifikation | Einheit | QK-280 | QK-330 | QK-390 | QK-440 |
Rohrgewindebereich | mm | 130 bis 270 | 190 bis 320 | 190 bis 380 | 270 bis 430 |
Max. Schwenken Sie sich übers Bett. | mm | 1000 | 1000 | 1000 | 1000 |
Max. Schwenken über Kreuzrutsche | mm | 610 | 610 | 610 | 610 |
Max. Länge des Werkstücks | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 |
Max. Drehlänge | mm | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 |
Durchmesser der Führungsstraße | mm | 755 | 755 | 755 | 755 |
Spindelnase | - | Typ des Gewinns | Fadenart | Fadenart | Fadenart |
Spindelbohrung | mm | 280 | 330 | 390 | 440 |
Drehzahl der Spindel | Umdrehungen pro Minute | 10-320 (Handbuch 4 Schritte) | 10-280 (manuelle 3 Schritte) | 8-205 (manuelle 3 Schritte) | 8-205 (manuelle 3 Schritte) |
Schlauchgröße | mm | 800 (manuell) | 780 (elektrisch) | 850 (elektrisch) | 1000 (elektrisch) |
Min. Zufuhrsteigerung der X/Z-Achse | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 |
X/Z-Achse Schnellzufuhrgeschwindigkeit | m/min | 4/4 | 4/4 | 4/4 | 4/4 |
Fahrt auf der X-Achse | mm | 520 | 520 | 520 | 520 |
Typ Turm | mm | V4 | V4 | V4 | V4 |
Abschnitt der Werkzeughalte | mm | 40x40 | 40x40 | 40x40 | 40x40 |
Wiederholbarkeitsindexung | mm | 0.008 | 0.008 | 0.008 | 0.008 |
Max. Schneidkraft | N | 29400 | 29400 | 29400 | 29400 |
Durchmesser der Schwanzfeder | mm | 160 | 160 | 160 | 160 |
Schwanzfederfeder | mm | 300 | 300 | 300 | 300 |
Schwanzfederfeder | - | USE-Betrieb | USE-Betrieb | USE-Betrieb | USE-Betrieb |
Hauptmotorleistung | kW | 22 | 22 | 22 | 22 |
Arbeitsgenauigkeit | Ich weiß nicht. | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
Oberflächenrauheit | Ich weiß nicht. | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 |
Maschinenlänge | mm | 4950/6450 | 5000/6500 | 5000/6500 | 5000/6500 |
Maschinenbreite | mm | 2050 | 2080 | 2220 | 2220 |
Maschinenhöhe | mm | 2050 | 2080 | 2120 | 2120 |
Maschinengewicht | Tonnen | 10.5/12.2 | 11.5/12.5 | 12/13 | 13/14 |
CNC-System | - | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
Spezifikation | Einheit | QK-280 | QK-330 | QK-390 | QK-440 |
Rohrgewindebereich | mm | 130 bis 270 | 190 bis 320 | 190 bis 380 | 270 bis 430 |
Max. Schwenken Sie sich übers Bett. | mm | 1000 | 1000 | 1000 | 1000 |
Max. Schwenken über Kreuzrutsche | mm | 610 | 610 | 610 | 610 |
Max. Länge des Werkstücks | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 |
Max. Drehlänge | mm | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 |
Durchmesser der Führungsstraße | mm | 755 | 755 | 755 | 755 |
Spindelnase | - | Typ des Gewinns | Fadenart | Fadenart | Fadenart |
Spindelbohrung | mm | 280 | 330 | 390 | 440 |
Drehzahl der Spindel | Umdrehungen pro Minute | 10-320 (Handbuch 4 Schritte) | 10-280 (manuelle 3 Schritte) | 8-205 (manuelle 3 Schritte) | 8-205 (manuelle 3 Schritte) |
Schlauchgröße | mm | 800 (manuell) | 780 (elektrisch) | 850 (elektrisch) | 1000 (elektrisch) |
Min. Zufuhrsteigerung der X/Z-Achse | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 |
X/Z-Achse Schnellzufuhrgeschwindigkeit | m/min | 4/4 | 4/4 | 4/4 | 4/4 |
Fahrt auf der X-Achse | mm | 520 | 520 | 520 | 520 |
Typ Turm | mm | V4 | V4 | V4 | V4 |
Abschnitt der Werkzeughalte | mm | 40x40 | 40x40 | 40x40 | 40x40 |
Wiederholbarkeitsindexung | mm | 0.008 | 0.008 | 0.008 | 0.008 |
Max. Schneidkraft | N | 29400 | 29400 | 29400 | 29400 |
Durchmesser der Schwanzfeder | mm | 160 | 160 | 160 | 160 |
Schwanzfederfeder | mm | 300 | 300 | 300 | 300 |
Schwanzfederfeder | - | USE-Betrieb | USE-Betrieb | USE-Betrieb | USE-Betrieb |
Hauptmotorleistung | kW | 22 | 22 | 22 | 22 |
Arbeitsgenauigkeit | Ich weiß nicht. | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
Oberflächenrauheit | Ich weiß nicht. | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 |
Maschinenlänge | mm | 4950/6450 | 5000/6500 | 5000/6500 | 5000/6500 |
Maschinenbreite | mm | 2050 | 2080 | 2220 | 2220 |
Maschinenhöhe | mm | 2050 | 2080 | 2120 | 2120 |
Maschinengewicht | Tonnen | 10.5/12.2 | 11.5/12.5 | 12/13 | 13/14 |
CNC-System | - | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
Maschinendetails

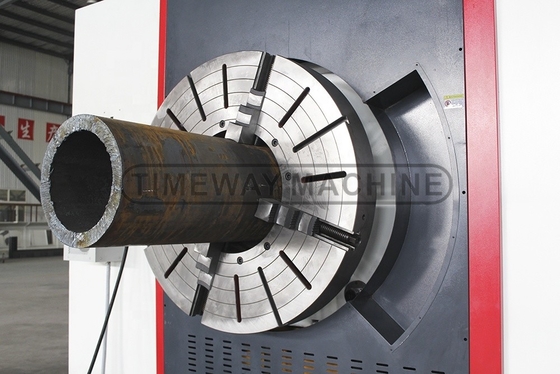

Zweifelhafte Schleudern (Vorder- und Rückseite):
Die Drehmaschine ist standardmäßig mit doppelten Schlägen (3-Mauer oder 4-Mauer) ausgestattet, die Spindel kann unterschiedliche Durchmesser langen Stangen erfüllen, die Spindelbohrung umfasst 130mm, 200mm, 225mm, 255mm, 280mm, 300mm, 330mm, 360mm,390 mm, 440 mm, 520 mm, 630 mm und individuell angepasste Spindelbohrung (5,1" ~ 24,8 ′′).

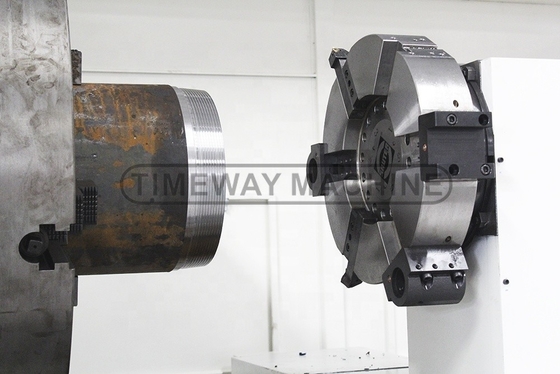

Elektrischer Turm mit 4 Stationen:
- Ein Elektro-Turm mit hoher Positionierungsgenauigkeit.

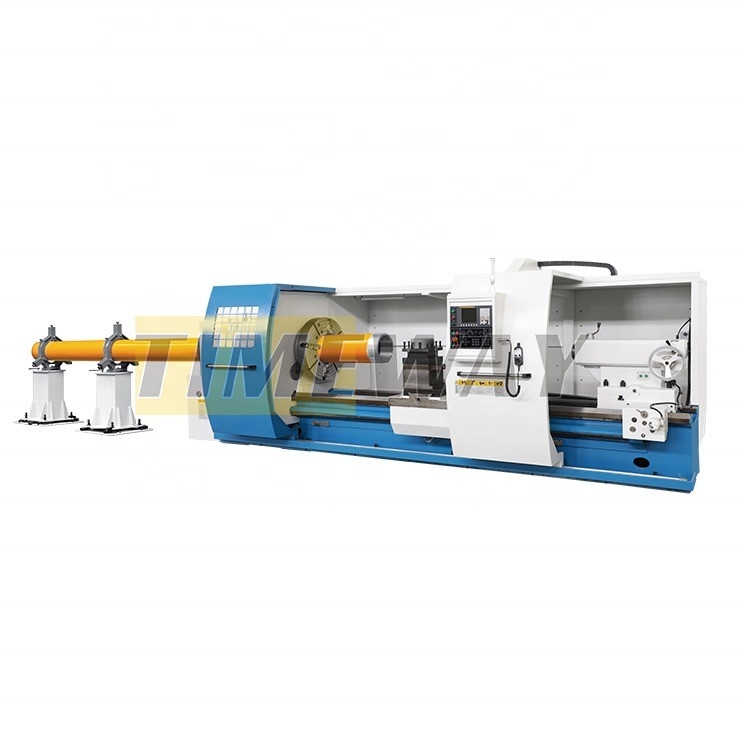

Rückenstock:
- Die manuelle Bewegung kommt standardmäßig, die elektrische Bewegung ist optional.
CNC-System:
Siemens, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK usw. für Ihre Wahl.
Automatische Produktionslinie für Stahlrohrfäden (optional):
Prüfung - Rundheit und Zylinderform:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm
Prüfung - Vertikalität:
Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm
Prüfung - Rauheit:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
Drehtests:
Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
Umfassende Prüfteile(nur für die CNC-Öldrehmaschine):
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
Warum Sie uns wählen
Renishaw-Laser-Interferometer (nur für CNC-Öldrehmaschine):
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
Einführung in das Unternehmen
Häufig gestellte Fragen
F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?A: Ja, wir haben eine sehr strenge Qualitätskontrolle eingerichtet, um gute Qualität zu gewährleisten.Was ist das MOQ?A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)F: Was ist mit den Zahlungsbedingungen?A: 1) T/T mit 30% Vorauszahlung und 70% Balancezahlung vor Versand; 2) Unwiderrufliche LC bei Sicht; 3) Western Union, MoneyGram, etc.
F: Wie wäre es mit der Garantie?A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
