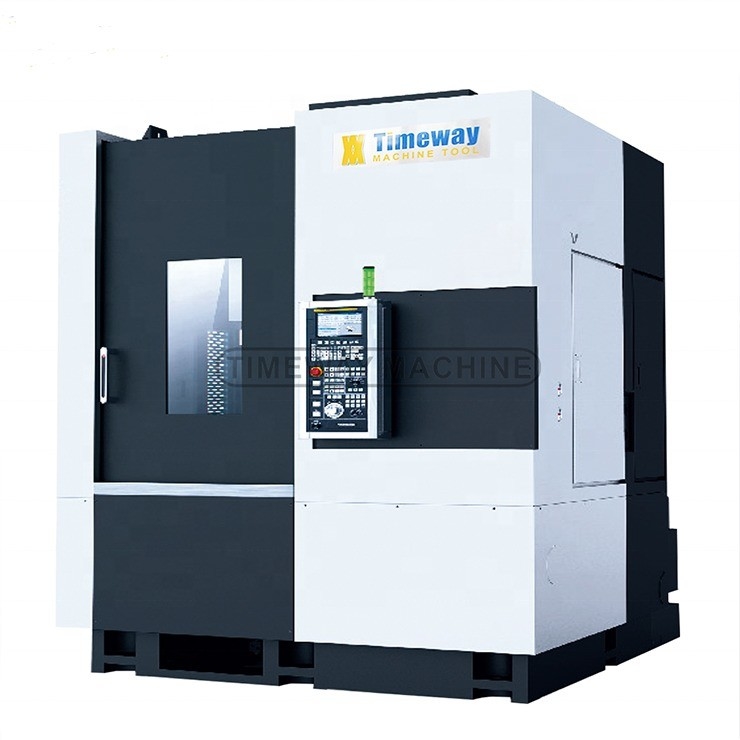

630 mm X-Achsen Werkzeug Post Querschnitt Reisen Drehmaschine CNC-Controller für vertikale Drehzentrum
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
| Modellnummer: | VTC800 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $25,000.00/sets 1-4 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Typ: | Vertikal | Max. Länge des Werkstücks (mm): | 800 |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Revierdienst | Breite des Betts (mm): | 200 mm |
| Leistung des Spindelmotors ((kW): | 22 | Nummer der Spindeln: | Einzigartig |
| Anzahl der Achsen: | 2 | Fahrt (X-Achse): | 630 MILLIMETER |
| Fahrt (Z-Achse): | 700 Millimeter | Spannung: | 220V/380V |
| CNC-Steuerungssystem: | FANUC | Werkzeugposten: | 4 |
| Gewicht (Kg): | 6000 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Automatisch | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Max. Turning Diameter: | 800 | Max. Schwingendurchmesser: | 900 |
| Chuck Größe: | 15. 18. 21. | Spindelgeschwindigkeit: | 100 bis 1000 |
| Werkzeugpost-Kreuzfahrt (X): | 630 | X/Z-Achse Schnellzufuhrgeschwindigkeit: | 4/6 |
| Art des Werkzeugpfosten: | Gang-Typ/V4 | Größe des Werkzeugbereichs: | 32x32 |
| X/Z-Achsen-Positionsgenauigkeit: | 0,02 | X/Z-Achsen-Neupositionierungsgenauigkeit: | 0,012 |
| Die Situation: | Neues | Spindelbohrung ((mm): | 100 |
| Anwendbare Branchen: | Maschinenreparaturwerkstätten, Fertigungsanlagen, Einzelhandel, Bauarbeiten, Energie und Bergbau | Standort des Ausstellungsraums: | Ägypten, Türkei, Rumänien |
| Art der Vermarktung: | Andere | Kernkomponenten: | PLC |
| Max. Drehlänge (mm): | 800 | Max. Drehzahl der Spindel (rpm): | 1000 R/m |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
GSK, Elektrowerkzeugturm, Elektronisches Handrad, Schmiersystem, Kühlsystem, Arbeitsleuchte, Prüfleuchte, Schutzschutz, mit einer Breite von mehr als 20 mm, mit einer Breite von mehr als 20 mm, Werkzeuge und Werkzeugkasten, Betriebsanleitungen. | FANUC CNC-System, SIEMENS CNC-System Klimaanlage, Splitterförderer des Kettentyps. |
Spezifikation | Einheit | VTC800 |
Max. Drehdurchmesser | mm | 800 |
Max. Schwingendurchmesser | mm | 900 |
Schlauchgröße | 15. 18. 21. | |
Drehzahl der Spindel | Umdrehungen pro Minute | 100 bis 1000 |
Werkzeugpost-Kreuzfahrt (X) | mm | 630 |
Vertikalbewegung des Werkzeugpfosten (Z) | mm | 700 |
X/Z-Achsen-Versorgungsgeschwindigkeit | mm/min | 0.1-1000 |
X/Z-Achse Schnellzufuhrgeschwindigkeit | m/min | 4/6 |
Art der Werkzeugpfosten | Gang-Typ/V4 | |
Größe des Werkzeugbereichs | mm | 32x32 |
X/Z-Achsen-Positionsgenauigkeit | mm | 0.02 |
X/Z-Achsen-Neupositionierungsgenauigkeit | mm | 0.012 |
Hauptmotorleistung | kW | 18.5/22 |
Leistung des X-Achsen-Zuführmotors | kW | 2.3 |
Leistung des Z-Achsen-Zuführmotors | kW | 2.3 (Bremse) |
Drehmoment des X/Z-Achsen-Zuführmotors | NM | 15 |
Maschinengewicht | Weigerung | 6000 |
Maschinendetails
1Die Reihe der CNC-Vertikaldrehmaschine mit einer einzigen Spalte wurde durch die Aufnahme moderner fortgeschrittener Konstruktions- und Fertigungstechniken und die Verwendung von CAD-Optimierungskonstruktionsmethoden entwickelt.mit dem neuesten Designkonzept und Ausstattung mit inländischen und ausländischen fortschrittlichen Funktionen. 2. Realisieren starke Schneiden auf die Struktur Leistung, die Arbeitstisch Übergewicht Belastung, Maschine hohe dynamische und statische Steifigkeit, alle Bewegung Sicherheit und Stabilität,lange Lebensdauer und hohe Verarbeitungsleistung3. Die Maschine eignet sich für das Schneiden von Hochgeschwindigkeitswerkzeugen aus Stahl und Karbid sowie für die Verarbeitung von Werkstücken aus allen Eisen- und Nichteisenmetallen und einigen Nichtmetallen.Die Maschine kann den Prozess der rauen und fertig drehen innerhalb und außerhalb Zylinder abschließen5. Die Maschine besteht hauptsächlich aus einer Säule, einem Arbeitstisch, einem Balken, einem vertikalen Werkzeugpfosten, einem Hauptgetriebe,Beam-Lifting-Mechanismus, vertikaler Werkzeug-Zuführmechanismus, Strahlleitschutzvorrichtung, vollständige Maschine, elektrisches System, hydraulisches System, Kühlsystem usw.
Ich bin nicht derjenige, der das Problem hat.
Siehe auch:Arbeitstisch verwendet eine integrierte, hochsteife, hochpräzise und kurze festgebaute Spindelstruktur,die Spindel ist mit einem Satz hochpräzisen Kugellagers und einem Satz doppelter, kurzer, zylindrischer Rollenlager ausgestattet. Kompaktes Aufbauwerk, gleichzeitig tragen Radiallast, die axiale Belastung und Neigungsmoment, und unter der Überlastung elastische Verformung ist klein,Verbesserung der Rotationsgenauigkeit des Arbeitstisches und der Tragfähigkeit.
Ich bin nicht derjenige, der das Problem hat.
>> Vier Stationen elektrischer Werkzeugpfosten: hohe Positionierungsgenauigkeit, große Klemmkraft, große Ladekapazität, stabil und zuverlässig.größere Klemmkraft.
Ich bin nicht derjenige, der das Problem hat.
Siehe auch:Die Kunden können sich für FANUC, SIEMENS oder KND, andere CNC-Systeme, entscheiden.
Ich bin nicht derjenige, der das Problem hat.
Siehe auch:Nach besonderen Anforderungen, die gesamte Maschine Abdeckung, Splitterförderer。
Prüfung - Rundheit und Zylinderform:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm
Prüfung - Vertikalität:
Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm
Prüfung - Rauheit:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
Drehtests:
Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
Umfassende Prüfteile(nur für CNC-Drehmaschinen):
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
Warum Sie uns wählen
Renishaw-Laser-Interferometer (nur für CNC-Drehmaschine):
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
