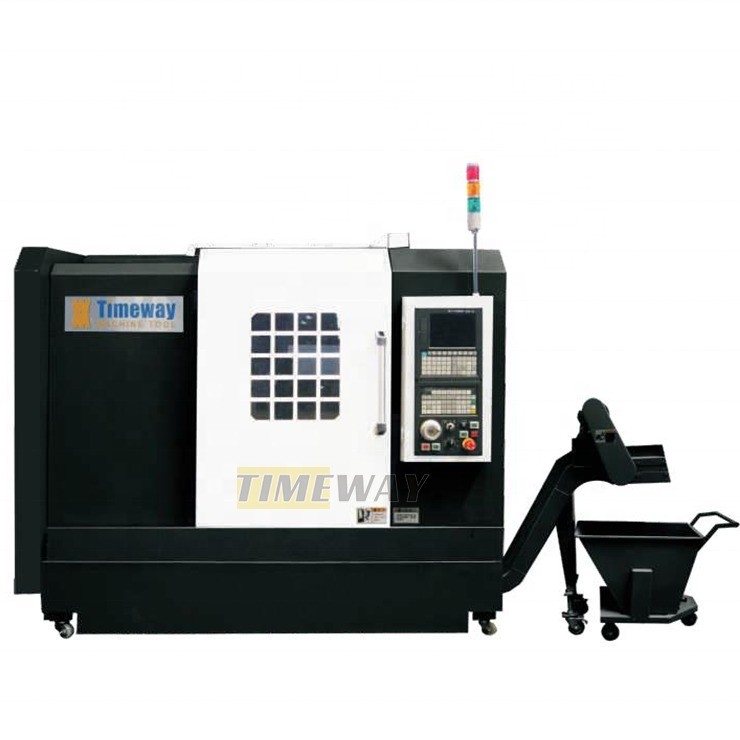

A2-8 Spindelnose Schrägbett CNC-Drehmaschine für die Metallbearbeitung in Maschinenreparaturwerkstätten
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
| Modellnummer: | AK-10P/AK-20P/AK-36P/AK-40P |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $25,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 120 mm |
|---|---|---|---|
| Struktur: | Schrägen-Bett-Drehbank | Bearbeitungsfähigkeit: | Revierdienst |
| Breite des Betts (mm): | 500 MM | Leistung des Spindelmotors ((kW): | 1.6 |
| Nummer der Spindeln: | Einzigartig | Anzahl der Achsen: | 2 |
| Fahrt (X-Achse): | 210 Millimeter | Fahrt (Z-Achse): | 140 mm |
| Abmessungen (L*W*H): | 131x1090x1430 | Spannung: | 220V/380V |
| CNC-Steuerungssystem: | Siehe Anhang I. | Werkzeugposten: | 4 |
| Gewicht (Kg): | 4900 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Multifunktionales | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Max, schwing dich übers Bett.: | 570 | Max, schwenken Sie über die Kreuzrutsche.: | 320 |
| Standarddrehdurchmesser: | 250 | Max. Drehdurchmesser: | 360 |
| Max.Turning-Länge: | 450/750/1350/2000/3000 | Max. Durchmesser der Stange: | 74 |
| Spindelgeschwindigkeit: | 2000 | Spindel-Nase: | A2-8 |
| Spindel-Bohrung: | 86 | Chuck Größe: | 250 |
| Die Situation: | Neues | Anwendbare Branchen: | Maschinerie-Reparaturwerkstätten, Produktionsanlage, Energie u. Bergbau |
| Standort des Ausstellungsraums: | Vereinigte Staaten, Vietnam, Saudi-Arabien, Indien, Thailand, Marokko, Kolumbien, Südafrika, Usbekis | Art der Vermarktung: | Andere |
| Kernkomponenten: | Pumpe, Motor, Getriebe | Max. Drehlänge (mm): | 120 |
| Max. Drehzahl der Spindel (rpm): | 6000 r.p.m | Spindelbohrung ((mm): | 25 |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
Eigenschaften:
---Die CNC-Drehmaschine verfügt über ein Halbschlussschlusskontrollsystem, das die Produktivität durch Hochgeschwindigkeitsschneiden erhöht.mit einer Breite von mehr als 20 mm,, konische Oberfläche
Kreisfläche, Endfläche, Schlitten, Schrägform, Bohrvorrichtung, Reaming, vor allem für mehrere Arten, eine kleine Partie Drehbearbeitung.
---Einfache Klemmung, Anpassungsfähigkeit des Verfahrens, hohe Verarbeitungswirksamkeit, geringe Schrottrate, gute Konsistenz des fertigen Produkts und geringere Anforderungen an die technische Kompetenz der Arbeiter,Einfache Programmierung, einfache Bedienung, weshalb es als das ideale kleine und mittlere mechanische Bearbeitungsgerät ausgewählt wird.
--- Das Maschinenbett besteht aus einer boxförmigen Struktur, die mit dem Material aus zäh Gusseisen (HT300) durch einmalige Formgusstechnologie gegossen wurde,mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm,.
---Die einzigartige Konstruktion, die unter Verwendung von FEA-Techniken entwickelt wurde, um maximale Steifheit unter den härtesten Schneidbedingungen zu gewährleisten.
---Diese Maschine ist elektromechanisch integriert, mit Gang-Turm, ohne Heckstock und geeignet für die VerarbeitungSingen vonverschiedeneTeile.
---Die CNC-Drehmaschine verfügt über ein Halbschlussschlusskontrollsystem, das die Produktivität durch Hochgeschwindigkeitsschneiden erhöht.mit einer Breite von mehr als 20 mm,, konische Oberfläche
Kreisfläche, Endfläche, Schlitten, Schrägform, Bohrvorrichtung, Reaming, vor allem für mehrere Arten, eine kleine Partie Drehbearbeitung.
---Einfache Klemmung, Anpassungsfähigkeit des Verfahrens, hohe Verarbeitungswirksamkeit, geringe Schrottrate, gute Konsistenz des fertigen Produkts und geringere Anforderungen an die technische Kompetenz der Arbeiter,Einfache Programmierung, einfache Bedienung, weshalb es als das ideale kleine und mittlere mechanische Bearbeitungsgerät ausgewählt wird.
--- Das Maschinenbett besteht aus einer boxförmigen Struktur, die mit dem Material aus zäh Gusseisen (HT300) durch einmalige Formgusstechnologie gegossen wurde,mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm,.
---Die einzigartige Konstruktion, die unter Verwendung von FEA-Techniken entwickelt wurde, um maximale Steifheit unter den härtesten Schneidbedingungen zu gewährleisten.
---Diese Maschine ist elektromechanisch integriert, mit Gang-Turm, ohne Heckstock und geeignet für die VerarbeitungSingen vonverschiedeneTeile.
--- Die Spindelstruktur besteht aus einer vorderen festen und einer hinteren schwimmenden Stütze,und durch die Verwendung von hochpräzisen zylindrischen Walzlagern mit großem Durchmesser der Klasse P4 und Schrägkugellagern mit hoher Schnelligkeit erreicht er Radial- und Achslast und synthetische BelastungDer Spindelmotor verwendet einen variable Frequenzmotor.
---Kugelschraube und Spindellager werden beide NSK-Lager verwendet.

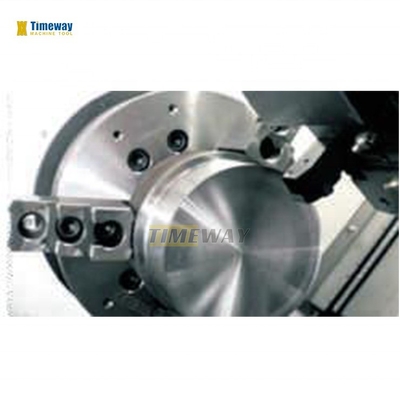

---Hochwertiges hydraulisches Massivschlagzeug und Hochgeschwindigkeitsbrennstoffzylinder und mit Fußschalter ausgestattet, ist es einfacher, die Werkstücke schnell zu klemmen.
--- Das X/Z-Achsen-Übertragungssystem verwendet eine hochpräzise Kugelschraube, die direkt von einem Wechselstrommotor angetrieben wird, es gibt keine Gürtel- und Getriebeantrieb, vermieden die Rückschläge und Vibrationen.
---CNC-System verwendet das international renommierte AC-Servo-Steuerungssystem von FANUC, SIEMENS oder China GSK, umfassende Funktionen und stabile Leistungen.
---Diese CNC-Drehmaschine ist vollständig geschützt und mit einem Notrufschaltflächensicherungsknopf ausgestattet, wenn sie plötzlich auf einen plötzlichen Stromausfall oder andere Ausfälle trifft,als Ergebnis der speziellen Konstruktion der Steuerungsschaltung, kann die Maschine selbst geschützt werden, um die Sicherheit der Maschine und des Personals sicherzustellen.

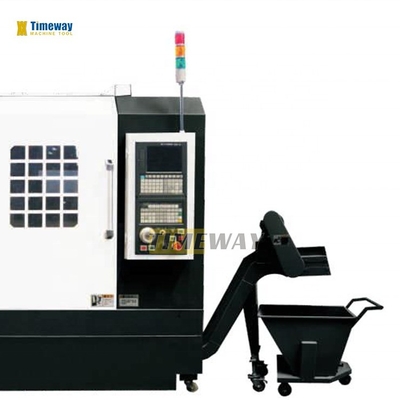

--- Automatische Zentralschmierung, Kühlmittelsystem und Kettenförderer verlängern die Wartungsintervalle und verkürzen die Ausfallzeiten.
---Diese CNC-Drehmaschine kann eine Online-Erkennungsfunktion hinzufügen; hydraulische Klemmkräfteinstufung automatische Einstellfunktion;Gemäß den besonderen Bedürfnissen der Benutzer hinzugefügt automatische Bar-Feeder, automatische Türen und andere automatische Peripheriegeräte.
---Kugelschraube und Spindellager werden beide NSK-Lager verwendet.
---Hochwertiges hydraulisches Massivschlagzeug und Hochgeschwindigkeitsbrennstoffzylinder und mit Fußschalter ausgestattet, ist es einfacher, die Werkstücke schnell zu klemmen.
--- Das X/Z-Achsen-Übertragungssystem verwendet eine hochpräzise Kugelschraube, die direkt von einem Wechselstrommotor angetrieben wird, es gibt keine Gürtel- und Getriebeantrieb, vermieden die Rückschläge und Vibrationen.
---CNC-System verwendet das international renommierte AC-Servo-Steuerungssystem von FANUC, SIEMENS oder China GSK, umfassende Funktionen und stabile Leistungen.
---Diese CNC-Drehmaschine ist vollständig geschützt und mit einem Notrufschaltflächensicherungsknopf ausgestattet, wenn sie plötzlich auf einen plötzlichen Stromausfall oder andere Ausfälle trifft,als Ergebnis der speziellen Konstruktion der Steuerungsschaltung, kann die Maschine selbst geschützt werden, um die Sicherheit der Maschine und des Personals sicherzustellen.
--- Automatische Zentralschmierung, Kühlmittelsystem und Kettenförderer verlängern die Wartungsintervalle und verkürzen die Ausfallzeiten.
---Diese CNC-Drehmaschine kann eine Online-Erkennungsfunktion hinzufügen; hydraulische Klemmkräfteinstufung automatische Einstellfunktion;Gemäß den besonderen Bedürfnissen der Benutzer hinzugefügt automatische Bar-Feeder, automatische Türen und andere automatische Peripheriegeräte.
Spezifikation | Einheit | AK-10P | AK-20P | AK-36P | AK-40P | |||
Max. Schwenken Sie sich übers Bett. | mm | 220 | 500 | 420 | 450 | |||
Max. Drehdurchmesser | mm | 100 | 200 | 130 | 180 | |||
Max.Durchmesser der Stange | mm | 17 | 42 | 47 | 70 | |||
Max. Drehlänge | mm | 120 | 280 | 370/270 | 350/250 | |||
Kreuzfahrt (X) | mm | 210 | 400 | 470 | 470 | |||
Längsfahrt (Z) | mm | 140 | 285 | 400 | 400 | |||
X-Achsen-Schnellzufuhrgeschwindigkeit | m/min | 15 | 24 | 12 | 12 | |||
Z-Achsen-Schnellzufuhrgeschwindigkeit | m/min | 15 | 24 | 12 | 12 | |||
Drehzahlbereich der Spindel | Umdrehungen pro Minute | 6000 | 5000 | 4500 | 4500 | |||
Spindelnase | A2-3 | A2 bis 5 | A2 bis 5 | A2 bis 6 | ||||
Spindelbohrung | mm | 25 | 56 | 62 | 87 | |||
Schlauchgröße | Zoll | Fassungen und Fassungen | 6° | 6* | 8° | |||
Art der Werkzeugpfosten | Gang-Typ | Gang-Typ | Gang-Typ | Gang-Typ | ||||
Nr. der Station | - Ich weiß. | 3 bis 6 | 4 bis 8 | 4 bis 8 | 4 bis 8 | |||
Größe des Werkzeugbereichs (drehend) | mm | 12x12 | 20x20 | 25x25 | 25x25 | |||
Größe des Werkzeugbereichs (Boring) | mm | 12 | 25 | 25 | 25 | |||
Maschinengesteuertes Werkzeug (optional) | Einzigartig | Einfach/Doppel/Dreifach | Einfach/Doppel/Dreifach | Einfach/Doppel/Dreifach | ||||
Hauptmotorleistung | kW | 2.2 | 7.5 | 5.5 | 7.5 | |||
Leistung des X-Achsen-Servomotors | kW | 1.6 | 1.88 | 2.3 | 2.3 | |||
Drehmoment des X-Achsenmotors | NM | 6 | 7.5 | 7.5 | 7.5 | |||
Leistung des Z-Achsen-Servomotors | kW | 1.6 | 1.88 | 2.3 | 2.3 | |||
Drehmoment des Z-Achsenmotors | NM | 6 | 7.5 | 10 | 10 | |||
Arbeitsgenauigkeit | mm | IT6 | IT6 | IT6 | IT6 | |||
Grobheit | μm | Ra0.8 | Ra0.8 | Ra0.8 | Ra0.8 | |||
X/Z-Achsen-Positionsgenauigkeit | mm | 0.016/0.02 | 0.016/0.02 | 0.016/0.02 | 0.016/0.02 | |||
X/Z-Achsen-Neupositionsgenauigkeit | mm | 0.007/0. Das ist nicht wahr.01 | 0.007/0. Das ist nicht wahr.01 | 0.007/0. Das ist nicht wahr.01 | 0.007/0. Das ist nicht wahr.01 | |||
CNC-System | GSK988T | GSK988T | GSK988T | GSK988T | ||||
Maschinendimensionen (LxWxH) | mm | 1310x1090x1430 | 1870x1500x1600 | 2270x1520x1650 | 3000x1545x1720 | |||
Maschinengewicht | Weigerung | 800 | 2200 | 3100 | 4900 | |||
