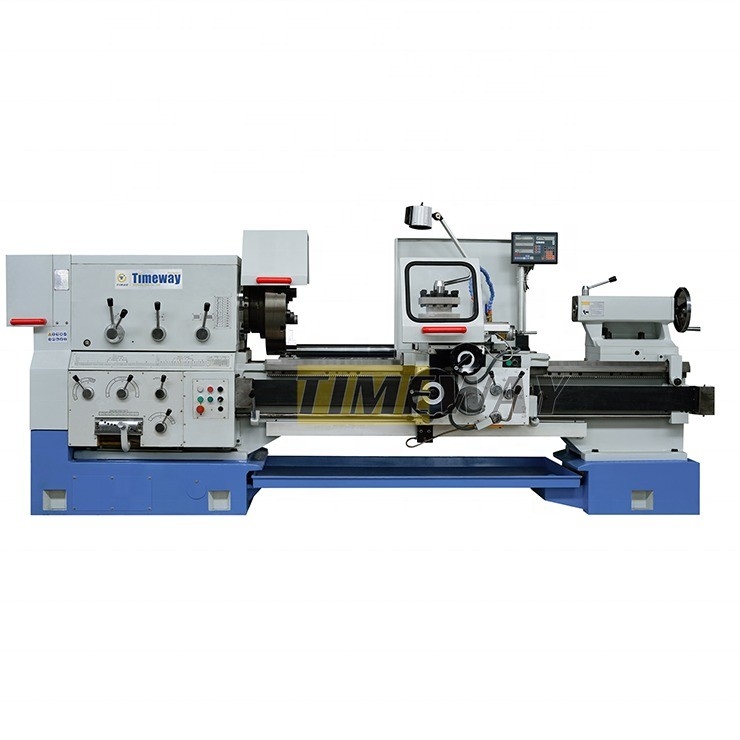

Benutzerfreundliche manuelle Schlauchdrehmaschine für die CNC- oder normale Fertigung
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Modellnummer: | Q-200 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $150,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 500 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 3000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 20 bis 480 R/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Mittelschwere | Typ: | Horizontale |
| Leistung des Spindelmotors ((kW): | 11 | Spannung: | 380 V 50 Hz |
| Abmessungen (L*W*H): | Als aktuell | Gewicht (Kg): | 4300 KILOGRAMM |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis |
| Art der Vermarktung: | Neues Produkt 2020 | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| CNC oder nicht: | Normal | Automatische Einstufung: | Handbuch |
| Maschinentyp: | Rohr, das Drehbank-Maschine verlegt | Spindel-Bohrung: | 200 mm |
| Max. Swing Diameter: | 630/800 mm | Gewicht: | Als aktuell |
| Leistung ((w): | 11 kW | X-Achsen-Schnellzufuhrgeschwindigkeit: | 2300 mm/min |
| Dienstleistungen nach dem Verkauf: | Onlineunterstützung | Abstand zwischen Mitten: | 1500/2000/3000mm |
| Die Situation: | Neues | Anwendbare Branchen: | Baumaterialwerkstätten, Maschinenreparaturwerkstätten, Produktionsbetriebe, Landwirte, Haushaltsbetr |
| Standort des Ausstellungsraums: | Ägypten, Italien, Peru, Russland, Sri Lanka, Rumänien, Bangladesch, Südafrika, Kasachstan | Kernkomponenten: | Lager, Pumpe, Gang, Motor, Getriebe, PLC, Druckbehälter, Maschine |
| Spindelbohrung ((mm): | 200 | Max. Drehlänge (mm): | 3000 Millimeter |
| Jahr: | 2020 | Hafen: | Hafen von China |
Produkt-Beschreibung

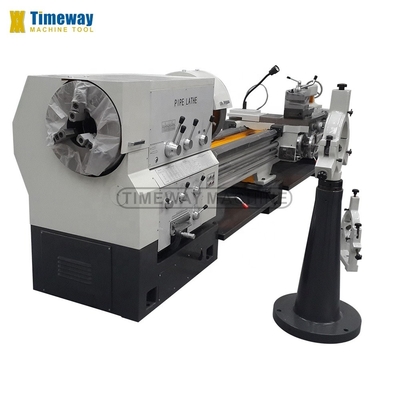

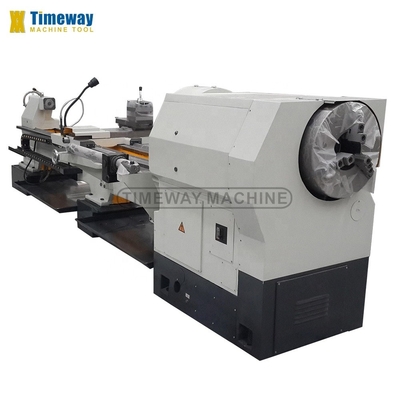

China Rohr-Drehleder
Eigenschaften:1Diese Maschine wurde für den Einsatz in oft rauen und anspruchsvollen Umgebungen der Ölwerkzeugproduktion konzipiert und integriert jahrzehntelange Erfahrung.mit Ultraschallfrequenzlöschung und Präzisionsschleifen durch importierte SchienenmahlmaschinenDie Spindelbox hat eine symmetrische Struktur, um die thermische Verformung gleichmäßig zu machen und die Verschiebung des Spindelzentrums zu vermeiden.Zur Verringerung der thermischen Verformung3. Die verhärtet und präzise schleifende Spindel hat zwei Stützstrukturen mit hochpräzisen Lagern, um einen stabilen Spindellauf zu gewährleisten. 4.Rohrschleifdrehmaschine mit großer Spindelöffnung und doppelter Drehmaschine (3- oder 4-Kernschleifmaschine) auf beiden Seiten bei langen Rohren.kann automatisch Drehkegeloberfläche und Spitzenfäden fütternAlle Drehmaschinen sind mit einem Schnellbetriebsmotor ausgestattet, der eine schnelle Positionierung der X/Z-Achse ermöglicht, die Betriebsintensivität und die Bearbeitungszeit verringert.Verbesserung der Bearbeitungsleistung. 7. Weite Spindelgeschwindigkeitsspanne für die Auswahl einer angemessenen Geschwindigkeit, verschiedene Stufenzufuhrgeschwindigkeit für verschiedene Verarbeitungsverfahren und Gewinde schneiden. 8.Die Drehmaschine ist hauptsächlich für das Drehen von Ölfeldrohrfaden entwickelt, ist es nicht nur für alle Arten von Rohrdrahtdrehen geeignet, sondern kann auch als gewöhnliche Drehmaschine verwendet werden, geeignet für die Verarbeitung komplexer Shaftformen, Sets, Scheibenteile,mit einer Breite von mehr als 20 mm,Besonders für mehrere Arten, kleine Chargen der Drehverarbeitung. Standardzubehör:3 Kiefer-Rohr (Q-130), 4 Kiefer-unabhängige Rohr (Q-200, Q-225)， Steady rest， Follow rest， Dead center of tailstock， 4-station tool post， Taper turning attachment， Cooling system， Work lamp， Chip plate， Tools， Leveling wedge and bolts， Operation manual (English).Zusatzzubehör:4-Kiefer-Schläger (Q-130), Gesichtsplatte, 2- oder 3-Achsen-digitale Anzeige, Schläger-Schutz, Werkzeugpostenschutz, Hinterspülschutz, Schnellwechselwerkzeugpost.
Produktspezifikationen
Spezifikation | Einheit | Q-130 | Q-200 | Q-225 |
Max. Schwenken Sie sich übers Bett. | mm | 630/800 | 630/800 | 630/800 |
Max. Schwenken über Kreuzrutsche | mm | 340/520 | 340/520 | 340/520 |
Abstand zwischen den Zentren | mm | 1500/3000 | 1500/3000 | 1500/3000 |
Rohrgewindebereich | mm | 30 bis 126 | 50 bis 193 | 50 bis 220 |
Breite des Betts | mm | 550 | 550 | 550 |
Fahrt auf der X-Achse | mm | mit einem Durchmesser von | mit einem Durchmesser von | mit einem Durchmesser von |
Fahrt auf der Z-Achse | mm | 1350/2850 | 1350/2850 | 1350/2850 |
Ladekapazität | Weigerung | 3000 | 3000 | 3000 |
Spindelbohrung | mm | 130 | 200 | 225 |
Spindelgeschwindigkeitsschritte | Schritte | CCW: 18/CW: 9 | CCW: 12/CW: 9 | CCW: 12/CW: 9 |
Drehzahl der Spindel | Umdrehungen pro Minute | 30 bis 650 | 20 bis 480 | 20 bis 480 |
Schlauchgröße | mm | 400 | 520 | 520 |
Schlauchtyp (manuell) | - | 3 Kiefer | 4 Kiefer | 4 Kiefer |
Typ Turm (manuell) | - | V4 | V4 | V4 |
Größe der Werkzeugstäbe | mm | 30x30 | 32x32 | 30x30 |
X-Achsen-Zufuhrbereich (Schritte) | mm/r | 0.02-0.45 (22) | 0.02-0.45 (22) | 0.02-0.45 (22) |
X-Achsen-Schnellzufuhrgeschwindigkeit | mm/min | 2300 | 2300 | 2300 |
Z-Achsenzufuhrbereich (Schritte) | mm/r | 0.07-1.33 (26) | 0.07-1.33 (26) | 0.07-1.33 (26) |
Z-Achsen-Schnellzufuhrgeschwindigkeit | mm/min | 4000 | 4000 | 4000 |
Nr. Metrischer Faden und Strecke | mm | 1 bis 24 (siehe Kapitel 52) | 1 bis 14 (24) | 1 bis 14 (24) |
Anzahl der Inch-Fäden und der Strecke | TPI | 2-28 ((40) | 28-2 (40) | 28-2 (40) |
Durchmesser der Schwanzfeder | mm | 100 | 100 | 100 |
Schwanzfederfeder | - | MT5 | MT5 | MT5 |
Schwanzfederfeder | mm | 250 | 250 | 250 |
Hauptmotorleistung | kW | 11 | 11 | 11 |
Schnellzufuhrmotorleistung | kW | 0.3 | 0.3 | 0.3 |
Kraft des Kältemotors | kW | 0.125 | 0.125 | 0.125 |
Maschinendimensionen (LxWxH) | mm | 3700/5200x1500x1500 | 3700/5200 x 1550 x 1550 | 3700/5200 x 1650 x 1550 |
Maschinengewicht | Weigerung | 4000/5200 | 4300/5500 | 4500/5700 |
Einführung in das Unternehmen
Paket und Transport
Ausstellung und Ausbildung
Besuch von Kunden
Warum Sie uns wählen
Warum wählen Sie TIMEWAY MACHINE?
1. Hohe Qualität zu wettbewerbsfähigen Preisen;
2. Professionelles F&E-Team und 25 Jahre Exporterfahrung;
3. Exportiert in mehr als 70 Länder;
4. CE- und ISO-Zertifikate;
5. 24-Stunden-Online-Dienstleistung (Skype, WhatsApp, Wechat, Trademanager);
6. 12 Monate Qualitätsgarantie;
7. Ausländische Ingenieure zur Problemlösung;
Häufig gestellte Fragen
F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?A: Ja, wir haben eine sehr strenge Qualitätskontrolle eingerichtet, um gute Qualität zu gewährleisten.Was ist das MOQ?A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)F: Was ist mit den Zahlungsbedingungen?A: 1) T/T mit 30% Vorauszahlung und 70% Balancezahlung vor Versand; 2) Unwiderrufliche LC bei Sicht; 3) Western Union, MoneyGram, etc.
F: Wie wäre es mit der Garantie?A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
