Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 210 |
|---|---|---|---|
| Struktur: | Schrägen-Bett-Drehbank | Bearbeitungsfähigkeit: | Mittelschwere |
| Max. Weight des Werkstückes (Kilogramm): | 500 | Breite des Betts (mm): | 200 mm |
| Nummer der Spindeln: | Einzigartig | Anzahl der Achsen: | 2 |
| Fahrt (X-Achse): | 210 Millimeter | Fahrt (Z-Achse): | 450 mm |
| Positionierungsgenauigkeit (mm): | ±0.003 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.001 |
| Abmessungen (L*W*H): | 2600x1800x1600 | Spannung: | 220V/380V |
| CNC-Steuerungssystem: | Siehe Anhang I. | Werkzeugposten: | 8 |
| Gewicht (Kg): | 2700 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Multifunktionales | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 30 - 2500 R/m | Reise (y-Achse) (Millimeter): | 500 MM |
| Spindeltonner: | Der Begriff "Fördermittel" ist in der Verordnung (EG) Nr. 396/2005 festgelegt. | Schneidmoment: | 2500 Nm |
| Schnelle Zufuhrgeschwindigkeit ((mm/min): | 32 - 250 mm/min | Vorschubgeschwindigkeit (mm/min): | 32 - 320 mm/min |
| Min. Zeit für den Werkzeugwechsel: | 0,7 | Maximumspitzenhöhe: | 420 |
| Planschlitten Max. Swing Over: | 220 | Standarddrehdurchmesser: | 210 |
| Max. Drehdurchmesser: | 320 | Max.Turning-Länge: | 350 |
| Spindelgeschwindigkeit: | 3500 | Spindel-Nase: | A2-5 |
| Spindel-Bohrung: | 56 | Größe des Hydraulikverschlusses: | 160 |
| Kreuzfahrt (X): | 210 | ||
Produkt-Beschreibung
Beschreibung der Produkte
Eigenschaften:

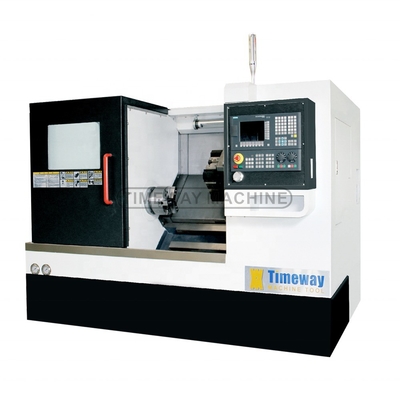

- Die...Die Maschine ist 45° geneigt, und das Bett ist eine röhrenförmige Hohlstruktur, die die Biege- und Torsionssteifigkeit der Maschine während der Arbeit erheblich verbessert.nach zwei Alterungsprozessen, wird die Stabilität der Maschine verbessert und die Steifigkeit erhöht.- Die hohe Stabilität des Betts bietet eine starke Garantie für die hohe Präzision der gesamten Maschine.
- Die Spindel der Maschine ist eine unabhängige Spindel-Einheit. Sie ist mit hochpräzisen Spindelspeziallagern ausgestattet.Die gesamte Spindel-Einheit hat eine geringe thermische Verformung, gute thermische Stabilität, gute Präzisionsretention und wartungsfrei.hohe Effizienz der Spindel-Einheit ermöglicht es der ganzen Maschine, die Rohmaschine zu beenden und die Bearbeitung zu beenden.
--- Das Zuführsystem wird direkt vom Servomotor angetrieben, mit guter Steifigkeit und dynamischen Eigenschaften.die Arbeitsgenauigkeit erheblich verbessern, vollständige präzise Bewegung und Positionierung und Erhöhung der Verschleißfestigkeit der
die beweglichen Teile der Maschine und erhöhen die Stoßfestigkeit,so dass die Leistung der gesamten Maschine die Genauigkeit der Führungsschiene lange halten und die Lebensdauer der Maschine verbessern kann.

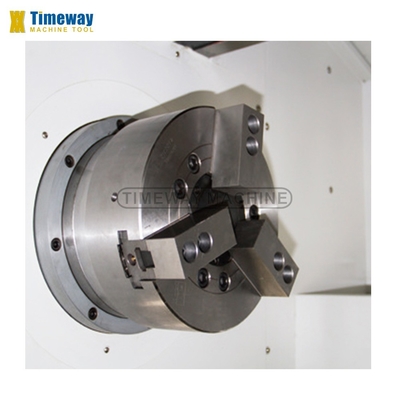

---Diese Maschine ist mit einem perfekten rotierenden Zylinder und einem drei-Kiefer-Schläger ausgestattet.Hydraulikpumpe und verschiedene Hydraulikventile sind alle bekannte Markenprodukte mit hoher Zuverlässigkeit.
---Diese Maschine verwendet ein hochwertiges und zuverlässiges inländisches oder weltweit bekanntes numerisches Steuerungssystem, fortschrittliches digitales Servo mit vollständigem Wechsel, fortschrittliches elektrisches Steuerungssystemdesign,angemessene Anwendung elektrischer Komponenten, und die Ausfallrate wird in ähnlichen
Produkte.
---Diese Maschine hat eine vollständig geschlossene Schutzhaube.
--- Die Heckstange ist hydraulisch angetrieben, wodurch Zeit und Mühe eingespart werden und sie verfügt über eine Bewegungs- und Positionierungseinrichtung zur Verhinderung von Fehlbetrieb,Gewährleistung der Sicherheit der Benutzer während des Betriebs und der Nutzung.
---Diese vollfunktionale CNC-Drehmaschine eignet sich für die Verarbeitung verschiedener Wellen- und Scheibenteile mit hohen Präzisionsanforderungen, hoher Verarbeitungsschwierigkeit, vielen Prozessen und Massenproduktion.Gegenwärtig, wurde diese Maschine in der Motorradindustrie und der Automobilindustrie weit verbreitet.
- Die Spindel der Maschine ist eine unabhängige Spindel-Einheit. Sie ist mit hochpräzisen Spindelspeziallagern ausgestattet.Die gesamte Spindel-Einheit hat eine geringe thermische Verformung, gute thermische Stabilität, gute Präzisionsretention und wartungsfrei.hohe Effizienz der Spindel-Einheit ermöglicht es der ganzen Maschine, die Rohmaschine zu beenden und die Bearbeitung zu beenden.
--- Das Zuführsystem wird direkt vom Servomotor angetrieben, mit guter Steifigkeit und dynamischen Eigenschaften.die Arbeitsgenauigkeit erheblich verbessern, vollständige präzise Bewegung und Positionierung und Erhöhung der Verschleißfestigkeit der
die beweglichen Teile der Maschine und erhöhen die Stoßfestigkeit,so dass die Leistung der gesamten Maschine die Genauigkeit der Führungsschiene lange halten und die Lebensdauer der Maschine verbessern kann.
---Diese Maschine ist mit einem perfekten rotierenden Zylinder und einem drei-Kiefer-Schläger ausgestattet.Hydraulikpumpe und verschiedene Hydraulikventile sind alle bekannte Markenprodukte mit hoher Zuverlässigkeit.
---Diese Maschine verwendet ein hochwertiges und zuverlässiges inländisches oder weltweit bekanntes numerisches Steuerungssystem, fortschrittliches digitales Servo mit vollständigem Wechsel, fortschrittliches elektrisches Steuerungssystemdesign,angemessene Anwendung elektrischer Komponenten, und die Ausfallrate wird in ähnlichen
Produkte.
---Diese Maschine hat eine vollständig geschlossene Schutzhaube.
--- Die Heckstange ist hydraulisch angetrieben, wodurch Zeit und Mühe eingespart werden und sie verfügt über eine Bewegungs- und Positionierungseinrichtung zur Verhinderung von Fehlbetrieb,Gewährleistung der Sicherheit der Benutzer während des Betriebs und der Nutzung.
---Diese vollfunktionale CNC-Drehmaschine eignet sich für die Verarbeitung verschiedener Wellen- und Scheibenteile mit hohen Präzisionsanforderungen, hoher Verarbeitungsschwierigkeit, vielen Prozessen und Massenproduktion.Gegenwärtig, wurde diese Maschine in der Motorradindustrie und der Automobilindustrie weit verbreitet.
Spezifikation | Einheit | CK-32 | CK-36 | CK-45 | ||
Max. Schwenken Sie sich übers Bett. | mm | 420 | 550 | 500 | ||
Max. Schwenken über Kreuzrutsche | mm | 220 | 220 | 220 | ||
Standarddrehdurchmesser | mm | 210 | 210 | 210 | ||
Max. Drehdurchmesser | mm | 320 | 360 | 360 | ||
Max. Drehlänge | mm | 350 | 500 | 750 | ||
Drehzahl der Spindel | Umdrehungen pro Minute | 3500 | 3000 | 2500 | ||
Spindelnase | A2 bis 5 | A2 bis 6 | A2 bis 6 | |||
Spindelbohrung | mm | 56 | 62 | 66 | ||
Größe des Hydraulikverschlusses | mm | 160 | 200 | 200 | ||
Kreuzfahrt (X) | mm | 210 | 230 | 220 | ||
Längsfahrt (Z) | mm | 450 | 600 | 850 | ||
X/Z-Achse Schnellzufuhrgeschwindigkeit | m/min | 20/12 | 24/24 | 20/20 | ||
Hydraulische Kühlpfostenart | 80-8T | 80-8T | 80-8T | |||
Größe des Werkzeugbereichs | mm | 25 × 25/32 | 25x25/32 | 25x25/32 | ||
Durchmesser der Schwanzfeder | mm | 52 | 110 | 110 | ||
Schwanzfederfeder | mm | 60 | 100 | 100 | ||
Schwanzfederfeder | MT4 | MT5 | MT4 | |||
Struktur der Betten | 45° Integralbeck | 45° Vollbett | 45° Vollbett | |||
Typ der Führung | Liniär/schieben | Liniär/schieben | Liniär/schieben | |||
Hauptmotorleistung | kW | 7.5 | 11 | 7.5 | ||
Stromversorgung | KVA | 30 | 25 | 30 | ||
Maschinendimensionen (LxWxH) | mm | 2600x1800x1600 | 2900x1800x1750 | 2900x1800x1600 | ||
Maschinengewicht | Weigerung | 2700 | 3200 | 3200 | ||
·FANUC 0i mate TD CNC-System · 3 Kieferschlag · 4 Stationen elektrischer Werkzeugposten · Kühlmittelanlage, Automatische Schmiervorrichtung · Beleuchtungseinheit · Handbewegung des Schwanzbaus · Halbgeschlossene Abdeckung · Allgemeine Werkzeuge · Betriebsanleitungen (englische Ausgabe) usw.. | ·6 Stationen elektrische Werkzeugpfosten; · Hydraulische Festkörper; · Hydraulischer Hohlschlauch; · Hydraulische Schwanzstange. |
