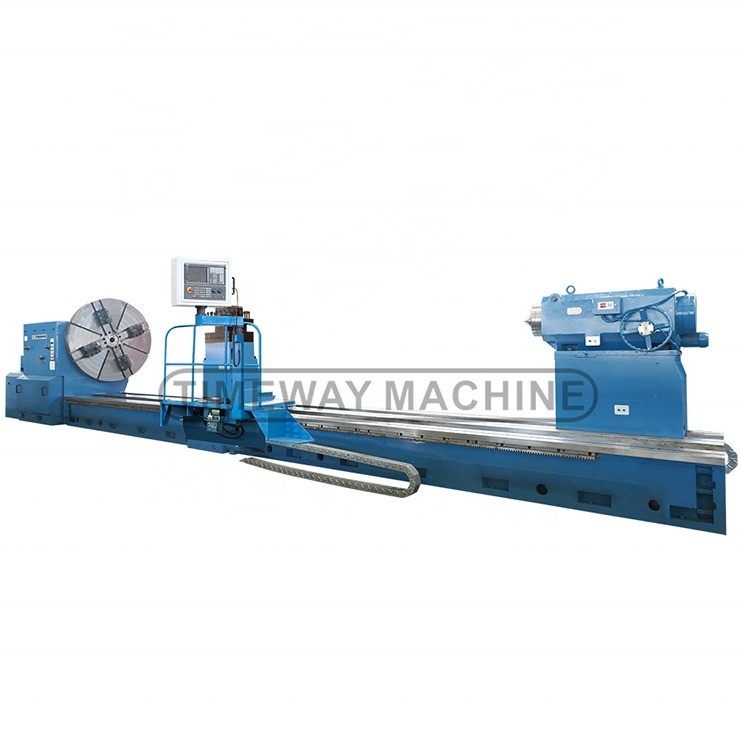

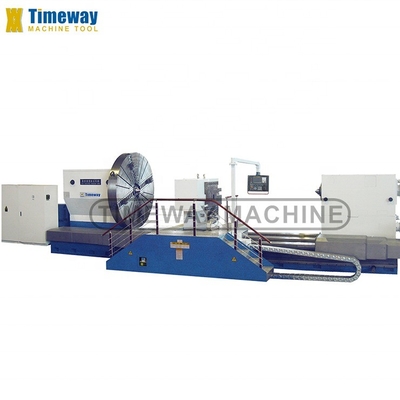

20000mm Max. Drehte Länge CNC Metall Drehen vollautomatische Flachbett Drehmaschine für Marken
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
| Modellnummer: | AK-1600H/AK-2000H |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $110,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 20000 |
|---|---|---|---|
| Struktur: | Flachbett-Drehbank | Bearbeitungsfähigkeit: | Schweres Gewicht |
| Max. Weight des Werkstückes (Kilogramm): | 40000 | Breite des Betts (mm): | 2200 Millimeter |
| Leistung des Spindelmotors ((kW): | 75 | Nummer der Spindeln: | Einzigartig |
| Anzahl der Achsen: | 2 | Fahrt (X-Achse): | 20000 Millimeter |
| Fahrt (Z-Achse): | 725 mm | Abmessungen (L*W*H): | 20000x3000x4000 |
| Spannung: | 220V/380V | CNC-Steuerungssystem: | FANUC |
| Werkzeugposten: | 4 | Gewicht (Kg): | 30000 |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Multifunktionales |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Max. Swing Diameter über Bett: | 1700mm |
| Max. Schwingendurchmesser über dem Wagen: | 1250 mm | Max. Length des Werkstückes: | 1000 bis 16000 mm |
| Ladekapazität: | 25T | Breite des Betts: | 1100 mm |
| Vorlagerdurchmesser der Spindel: | 280 mm | Spindel-Bohrung: | 100 mm |
| Spindeltonner: | Metrik 140 | Spindelgeschwindigkeitsschritte: | Manuelle 4 Schritte, Schrittlos in Schritten |
| Spindeldrehzahlbereich: | 2 bis 200 U/min | Die Situation: | Neues |
| Spindelbohrung ((mm): | 100 | Toolpost-Marke: | HONGDA |
| Standort des Ausstellungsraums: | Ägypten, Kanada, die Türkei, Vereinigtes Königreich, Vereinigte Staaten, Italien, Frankreich, Deutsc | Kernkomponenten: | Lager, Motor, SPS, Motor |
| Anwendbare Branchen: | Maschinenreparaturwerkstätten, Produktionsbetrieb, Formen, Gedankenablauf | Max. Drehlänge (mm): | 20000 |
| Art der Vermarktung: | Heißes Produkt | Max. Drehzahl der Spindel (rpm): | 160 R/m |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
Anwendung:
Dieser pneumatische Schmiedehammer wird häufig für allgemeine Schmiedearbeiten wie Ausziehen, Umdrehen, Streichen, Mahlen, Schmieden, Schweißen, Biegen und Drehen verwendet.Es wird auch für das Schmieden von Stützformen verwendet.
Eigenschaften:
---Dieses Drehmaschinenbett ist eine ganze boxförmige drei Führungsstrasse Struktur, die Annahme von hohem Standard Gusseisen (HT300) eine Formguss, nach der zweiten Alterung Behandlung, es hat die Eigenschaft der stabilen Leistung;Führungswegbreite (1600 mm), gute Steifigkeit, Vibrationsschutz.
--- Der Hauptmechanismus wird durch den 75 kW Gleichstrommotor angetrieben, wobei die Methode der einstellbaren magnetischen Regulierung, der Einstellspannung und des hybriden Drehzahlregulierungsmodus verwendet wird, wobei das Verhältnis 1:22 beträgt.2, Geschwindigkeitsänderung ist drei Schritte, mechanische und elektrische integrierte Geschwindigkeitsverhältnis ist 1: 200, Spindelgeschwindigkeitsbereich ist 0,8 ~ 160r / min und stufenlose Geschwindigkeitsänderung.
--- Der Durchmesser der Spindelbohrung ist groß, der Kopf nimmt die Split-Typ-Struktur an und die Kontaktsteifigkeit wird nach dem Schaben verbessert.so dass die radiale und axiale Steifigkeit und Rotationsgenauigkeit hoch sind.

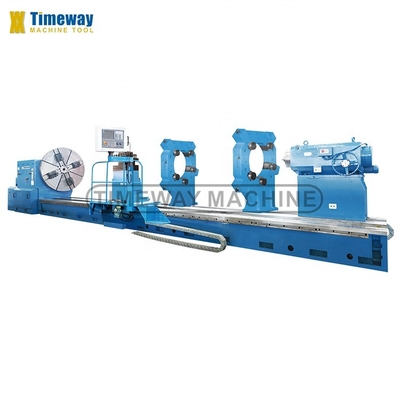

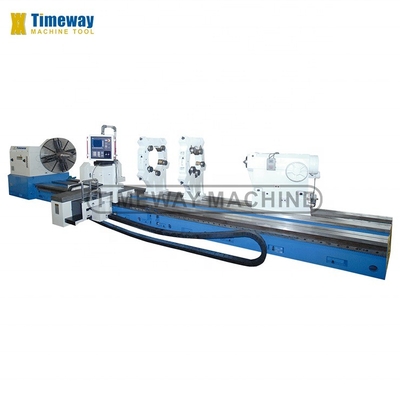

--- Schwerlast-Vier-Kiefer-Schläger. Standardkonfiguration hat zwei feste Ruhe, eine ist geschlossener Typ, der andere ist offener Typ.
--- Es ist mit einer Schutzvorrichtung und einem Notbremsenschaltfläche ausgestattet, wenn die Maschine plötzlich einen plötzlichen Stromausfall oder andere Ausfälle erlebt,aufgrund der speziellen Konstruktion der Steuerungsschaltung, kann es Selbstschutz sein, um die Sicherheit der Drehmaschine und des Personals zu gewährleisten.
--- Der Heckstock besteht aus Ober- und Unterkörper, der Oberkörper ist mit einem Hülsen, einer Spindel und einem Drucksensor ausgestattet, und der Unterkörper ist mit einem schnellen Bewegungsmechanismus ausgestattet.
---Diese Drehmaschine basiert auf dem internationalen Markt und dem neuesten Entwicklungstrend von CNC-Drehmaschinen mit Halbschlusskreislaufsteuerung der beliebten schweren CNC-Drehmaschinen,1600 mm breites Flachbett Führungsweg bieten Benutzern eine größere Werkstücklast, ist es die ideale mechanische Verarbeitungsanlage für die Herstellung großer Teile.
Dieser pneumatische Schmiedehammer wird häufig für allgemeine Schmiedearbeiten wie Ausziehen, Umdrehen, Streichen, Mahlen, Schmieden, Schweißen, Biegen und Drehen verwendet.Es wird auch für das Schmieden von Stützformen verwendet.
Eigenschaften:
---Dieses Drehmaschinenbett ist eine ganze boxförmige drei Führungsstrasse Struktur, die Annahme von hohem Standard Gusseisen (HT300) eine Formguss, nach der zweiten Alterung Behandlung, es hat die Eigenschaft der stabilen Leistung;Führungswegbreite (1600 mm), gute Steifigkeit, Vibrationsschutz.
--- Der Hauptmechanismus wird durch den 75 kW Gleichstrommotor angetrieben, wobei die Methode der einstellbaren magnetischen Regulierung, der Einstellspannung und des hybriden Drehzahlregulierungsmodus verwendet wird, wobei das Verhältnis 1:22 beträgt.2, Geschwindigkeitsänderung ist drei Schritte, mechanische und elektrische integrierte Geschwindigkeitsverhältnis ist 1: 200, Spindelgeschwindigkeitsbereich ist 0,8 ~ 160r / min und stufenlose Geschwindigkeitsänderung.
--- Der Durchmesser der Spindelbohrung ist groß, der Kopf nimmt die Split-Typ-Struktur an und die Kontaktsteifigkeit wird nach dem Schaben verbessert.so dass die radiale und axiale Steifigkeit und Rotationsgenauigkeit hoch sind.
--- Schwerlast-Vier-Kiefer-Schläger. Standardkonfiguration hat zwei feste Ruhe, eine ist geschlossener Typ, der andere ist offener Typ.
--- Es ist mit einer Schutzvorrichtung und einem Notbremsenschaltfläche ausgestattet, wenn die Maschine plötzlich einen plötzlichen Stromausfall oder andere Ausfälle erlebt,aufgrund der speziellen Konstruktion der Steuerungsschaltung, kann es Selbstschutz sein, um die Sicherheit der Drehmaschine und des Personals zu gewährleisten.
--- Der Heckstock besteht aus Ober- und Unterkörper, der Oberkörper ist mit einem Hülsen, einer Spindel und einem Drucksensor ausgestattet, und der Unterkörper ist mit einem schnellen Bewegungsmechanismus ausgestattet.
---Diese Drehmaschine basiert auf dem internationalen Markt und dem neuesten Entwicklungstrend von CNC-Drehmaschinen mit Halbschlusskreislaufsteuerung der beliebten schweren CNC-Drehmaschinen,1600 mm breites Flachbett Führungsweg bieten Benutzern eine größere Werkstücklast, ist es die ideale mechanische Verarbeitungsanlage für die Herstellung großer Teile.
Spezifikationen | Einheiten | AK-1600H | AK-2000H | |
Kapazität | ||||
Max. Schwingendurchmesser über dem Bett | mm | 1700 | 2100 | |
Max. Schwingendurchmesser über dem Wagen | mm | 1250 | 1650 | |
Max. Länge des Werkstücks | mm | 1000 bis 16000 | 1000 bis 16000 | |
Ladekapazität | t | 25 | 25 | |
Breite des Bettes | mm | 1100 | 1100 | |
Spindel | ||||
Vorlagerdurchmesser der Spindel | mm | 280 | 280 | |
Spindelbohrung | mm | 100 | 100 | |
Spindelverstärker | - | Metrik 140 | Metrik 140 | |
Spindelgeschwindigkeitsschritte | - | Manuelle 4 Schritte, Schrittlos in Schritten | Manuelle 4 Schritte, Schrittlos in Schritten | |
Drehzahlbereich der Spindel | Umdrehungen pro Minute | 2 bis 200 | 2 bis 200 | |
Hauptmotorleistung | kW | 55 | 55 | |
Futtermittel | ||||
Längsschaltmoment des Servomotors (SIEMENS) | N.m. | 48 | 48 | |
Durchschnittsdrehmoment des Servomotors (SIEMENS) | N.m. | 36 | 36 | |
Längsschaltmoment des Servomotors (FANUC) | N.m. | 50 | 50 | |
Durchschnittsdrehmoment des Servomotors (FANUC) | N.m. | 40 | 40 | |
Abschnitt der Werkzeughalte | mm | 60 × 60 | 60 × 60 | |
Anzahl der Stationen | - | V4 | V4 | |
Wiederholung der Positionierungsgenauigkeit des Turms | mm | 0.01 | 0.01 | |
Längsgeschwindigkeit der schnellen Zufuhr | mm/min | 4000 | 4000 | |
Schnellzufuhrgeschwindigkeit | mm/min | 4000 | 4000 | |
Längsschaltgeschwindigkeit | mm/min | 1-2000 | 1-2000 | |
Kreuzzufuhrgeschwindigkeit | mm/min | 1-2000 | 1-2000 | |
Hinterhalt | ||||
Durchmesser der Schwanzfeder | mm | 280 | 280 | |
Schwanzfederfeder | - | 1:7 | 1:7 | |
Schwanzfederfeder | mm | 300 | 300 | |
Warum Sie uns wählen
Standardzubehör: | Zusätzliche Zubehörteile: |
FANUC/GSK/SIEMENS CNC-System, mit 4 Kiefer-Heavy-Duty-Roll, Elektrische Werkzeughalter mit 4 Stationen, Arbeitsleuchte, Prüfleuchte, Kühlsystem, mit einer Leistung von mehr als 100 W und Toten Zentren, mit einer Leistung von mehr als 50 W und Elektrisch bewegliche Schwanzstange, Werkzeuge und Werkzeugkasten, Ausgleichen Keil & Bolzen, Betriebsanleitung (englisch). | mit einer Breite von mehr als 20 mm, Ruhe und Ruhe. mit einer Breite von mehr als 20 mm, Live-Zentren, Klimaanlage, Splitterförderer |
F: Warum haben Sie sich für TIMEWAY MACHINE entschieden?
A: 1. Hohe Qualität zu günstigen Preisen;
2. Professionelles F&E-Team und 25 Jahre Exporterfahrung;
3. Exportiert in mehr als 60 Länder;
4. CE- und ISO-Zertifikate;
5. 24-Stunden-Online-Dienstleistung (Skype, WhatsApp, Wechat, Trademanager);
6. 12 Monate Qualitätsgarantie;
7. Ausländische Ingenieure zur Problemlösung;
F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?
A: Ja, wir haben eine sehr strenge Qualitätskontrollabteilung eingerichtet, um gute Qualität zu gewährleisten.
F: Was ist die MOQ?
A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)
F: Was ist mit den Zahlungsbedingungen?
A: (1) T/T mit 30% Vorauszahlung und 70% Rückzahlung vor Versand;
(2) Unwiderrufliche LC bei Sicht;
(3) Western Union, MoneyGram usw.
F: Wie wäre es mit der Garantie?
A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
A: 1. Hohe Qualität zu günstigen Preisen;
2. Professionelles F&E-Team und 25 Jahre Exporterfahrung;
3. Exportiert in mehr als 60 Länder;
4. CE- und ISO-Zertifikate;
5. 24-Stunden-Online-Dienstleistung (Skype, WhatsApp, Wechat, Trademanager);
6. 12 Monate Qualitätsgarantie;
7. Ausländische Ingenieure zur Problemlösung;
F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?
A: Ja, wir haben eine sehr strenge Qualitätskontrollabteilung eingerichtet, um gute Qualität zu gewährleisten.
F: Was ist die MOQ?
A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)
F: Was ist mit den Zahlungsbedingungen?
A: (1) T/T mit 30% Vorauszahlung und 70% Rückzahlung vor Versand;
(2) Unwiderrufliche LC bei Sicht;
(3) Western Union, MoneyGram usw.
F: Wie wäre es mit der Garantie?
A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
