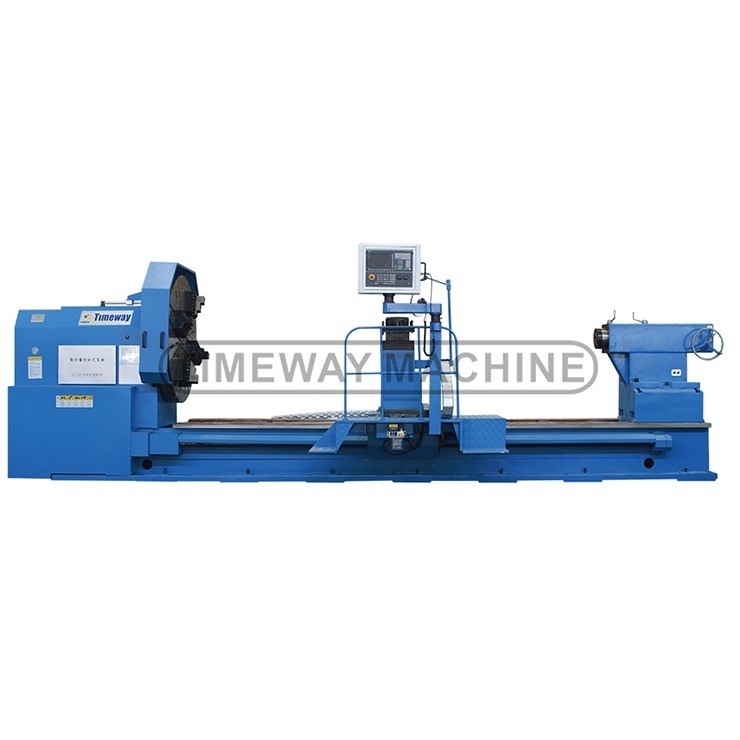

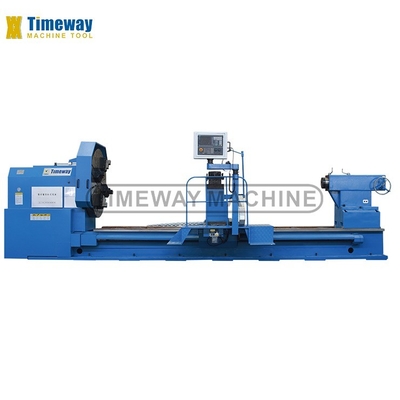

Hergestellt in Schwerlast-Flach-horizontale CNC-Maschine mit 320 r.p.m. Max. Spindelgeschwindigkeit
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
| Modellnummer: | Die Bezeichnung "AK-150" ist die Bezeichnung für die Bezeichnung, die von der Bezeichnung "AK-1600" |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $110,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 12000 |
|---|---|---|---|
| Struktur: | Flachbett-Drehbank | Bearbeitungsfähigkeit: | Schweres Gewicht |
| Max. Weight des Werkstückes (Kilogramm): | 16000 | Breite des Betts (mm): | 1100 mm |
| Leistung des Spindelmotors ((kW): | 30 | Nummer der Spindeln: | Einzigartig |
| Anzahl der Achsen: | 2 | Fahrt (X-Achse): | 850 Millimeter |
| Fahrt (Z-Achse): | 500 MM | Positionierungsgenauigkeit (mm): | 0,03 Millimeter |
| Wiederholbarkeit (X/Y/Z) (mm): | 0,012 | Abmessungen (L*W*H): | 15700x3200x2850 |
| Spannung: | 220V/380V | CNC-Steuerungssystem: | FANUC |
| Werkzeugposten: | 4 | Gewicht (Kg): | 34800 |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Multifunktionales |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Spitzenhöhe: | 1250 |
| Schwenken Sie den Wagen um: | 900 | Max. Length des Werkstückes: | Der Wert der Verbrennungsmenge ist zu berücksichtigen. |
| Max. Drehlänge: | 2800/4800/5800/7800/9800/11800 | Spanne der Führungsschiene: | 2800/4800/5800/7800/9800/11800 1100 |
| Durchmesser der Schachtel: | 1250 | Max. Gewicht des Werkstücks: | 16 |
| Spindel-Nase: | A2 bis 15 | Spindel-Bohrung: | 100 |
| Spindelloch: | Metrik 140 | Die Situation: | Neues |
| Spindelbohrung ((mm): | 100 | Toolpost-Marke: | Das ist Pragati. |
| Anwendbare Branchen: | Maschinenreparatur, Produktionsbetriebe, Privatgebrauch, Einzelhandel, Bauarbeiten, Energie und Berg | Standort des Ausstellungsraums: | Ägypten, Kanada, die Türkei, Vereinigtes Königreich, Italien, Frankreich, Deutschland, Vietnam, Phil |
| Kernkomponenten: | Andere | Max. Drehlänge (mm): | 12000 |
| Art der Vermarktung: | Andere | Max. Drehzahl der Spindel (rpm): | 320 R/m |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
Anwendung:
Dieser pneumatische Schmiedehammer wird häufig für allgemeine Schmiedearbeiten wie Ausziehen, Umdrehen, Streichen, Mahlen, Schmieden, Schweißen, Biegen und Drehen verwendet.Es wird auch für das Schmieden von Stützformen verwendet.
Eigenschaften:
---Diese Serie Maschinenbett als eine gesamte boxförmige Struktur, die Verwendung von hohen Standard Gusseisen (HT300) ein Gießwerk, nach der zweiten Alterung Behandlung, stabile Leistung; Schienenspannweite (1100mm),gute Steifigkeit, Antivibrationsfähigkeit.
--- Die Spindelbohrung beträgt 100 mm, die Boxstruktur ist stark, geeignet für die schwere Verarbeitung.
--- Drehzahl der Spindel beträgt 33 Drehzahl bei manueller Drehzahl; automatische Drehzahlregelung mit M-Code, automatische Drehzahlwahl mit S-Code,Schrittlose Geschwindigkeit und konstantes lineares Schneiden erreichen.
--- mit einem vertikalen elektrischen Werkzeugpfeiler mit 4 Stationen ausgestattet, aber auch je nach eigenen Bedürfnissen mit einem elektrischen Werkzeugpfeiler mit 6 oder 8 Stationen.
--- Der Spindelmotor verwendet den 30 kW dreiphasigen Wechselstrom-Asynchronmotor, der eine große, variable Leistungsbreite aufweist.

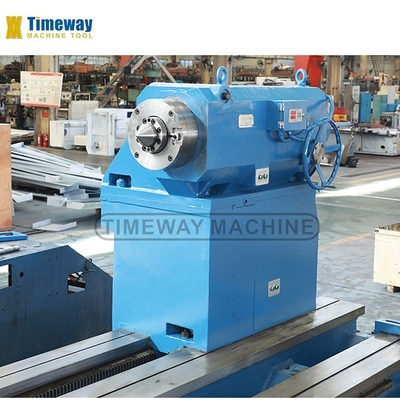

--- Die Heckstockstruktur ist stark, kann schwerem Schneiden standhalten, elektrische Heckstockstandard, um automatische schnelle Bewegung zu erreichen, Effizienz zu verbessern.
---CNC-System verwendet die weltweit bekannteste SIEMENS 828D-Steuerungssystem (auch verfügbar nach Benutzeranforderungen, die anderen Systemen entsprechen), kann gleichzeitig die 2-Achse (X, Z) steuern,und eine gerade Linie hat, Bogen- und Gewindeinterpolation und sonstige Festzyklusverfahren und sonstige
Funktionen mit einer Mindestauflösung von 0,001 mm.
--- ausgestattet mit einem Sicherheitsknopf für den Notstopp, wenn die Maschine aufgrund der besonderen Auslegung des Steuerkreislaufs plötzlich auf einen plötzlichen Stromausfall oder einen Selbstausfall stoße,Die Maschine kann sich selbst schützen., um sicherzustellen, dass die Maschine und die Sicherheit des Personals, Das Steuerungsprogramm wurde "verfestigt" in den Chip, nicht verloren gehen, weil es im Programmmenü gespeichert wird.
---Diese Maschinenreihe basiert auf dem internationalen Markt, dem neuesten Entwicklungstrend von CNC-Drehmaschinen, die mit der Halbschlusskontrolle der universellen CNC-Drehmaschinen entwickelt wurden.Die Maschine ist weit verbreitet, flexibler Betrieb, geeignet für die Verarbeitung aller Arten von komplexen
Teile für Wellen, Scheiben, wie Dreh- und Drehmasse, innere und äußere zylindrische Oberfläche, kegelförmige Oberfläche, kreisförmige Oberfläche, Endfläche, Schlitz, Schalvorgang, insbesondere für die Verarbeitung von mehreren Arten, kleinen Wendungen,Prozessanpassungsfähigkeit, Verarbeitungseffizienz, geringe Schrottquote, gute Konsistenz des fertigen Produkts
Einfach zu programmieren, einfach zu bedienen, ist die ideale großtechnische Bearbeitungsmaschine.
Dieser pneumatische Schmiedehammer wird häufig für allgemeine Schmiedearbeiten wie Ausziehen, Umdrehen, Streichen, Mahlen, Schmieden, Schweißen, Biegen und Drehen verwendet.Es wird auch für das Schmieden von Stützformen verwendet.
Eigenschaften:
---Diese Serie Maschinenbett als eine gesamte boxförmige Struktur, die Verwendung von hohen Standard Gusseisen (HT300) ein Gießwerk, nach der zweiten Alterung Behandlung, stabile Leistung; Schienenspannweite (1100mm),gute Steifigkeit, Antivibrationsfähigkeit.
--- Die Spindelbohrung beträgt 100 mm, die Boxstruktur ist stark, geeignet für die schwere Verarbeitung.
--- Drehzahl der Spindel beträgt 33 Drehzahl bei manueller Drehzahl; automatische Drehzahlregelung mit M-Code, automatische Drehzahlwahl mit S-Code,Schrittlose Geschwindigkeit und konstantes lineares Schneiden erreichen.
--- mit einem vertikalen elektrischen Werkzeugpfeiler mit 4 Stationen ausgestattet, aber auch je nach eigenen Bedürfnissen mit einem elektrischen Werkzeugpfeiler mit 6 oder 8 Stationen.
--- Der Spindelmotor verwendet den 30 kW dreiphasigen Wechselstrom-Asynchronmotor, der eine große, variable Leistungsbreite aufweist.
--- Die Heckstockstruktur ist stark, kann schwerem Schneiden standhalten, elektrische Heckstockstandard, um automatische schnelle Bewegung zu erreichen, Effizienz zu verbessern.
---CNC-System verwendet die weltweit bekannteste SIEMENS 828D-Steuerungssystem (auch verfügbar nach Benutzeranforderungen, die anderen Systemen entsprechen), kann gleichzeitig die 2-Achse (X, Z) steuern,und eine gerade Linie hat, Bogen- und Gewindeinterpolation und sonstige Festzyklusverfahren und sonstige
Funktionen mit einer Mindestauflösung von 0,001 mm.
--- ausgestattet mit einem Sicherheitsknopf für den Notstopp, wenn die Maschine aufgrund der besonderen Auslegung des Steuerkreislaufs plötzlich auf einen plötzlichen Stromausfall oder einen Selbstausfall stoße,Die Maschine kann sich selbst schützen., um sicherzustellen, dass die Maschine und die Sicherheit des Personals, Das Steuerungsprogramm wurde "verfestigt" in den Chip, nicht verloren gehen, weil es im Programmmenü gespeichert wird.
---Diese Maschinenreihe basiert auf dem internationalen Markt, dem neuesten Entwicklungstrend von CNC-Drehmaschinen, die mit der Halbschlusskontrolle der universellen CNC-Drehmaschinen entwickelt wurden.Die Maschine ist weit verbreitet, flexibler Betrieb, geeignet für die Verarbeitung aller Arten von komplexen
Teile für Wellen, Scheiben, wie Dreh- und Drehmasse, innere und äußere zylindrische Oberfläche, kegelförmige Oberfläche, kreisförmige Oberfläche, Endfläche, Schlitz, Schalvorgang, insbesondere für die Verarbeitung von mehreren Arten, kleinen Wendungen,Prozessanpassungsfähigkeit, Verarbeitungseffizienz, geringe Schrottquote, gute Konsistenz des fertigen Produkts
Einfach zu programmieren, einfach zu bedienen, ist die ideale großtechnische Bearbeitungsmaschine.
Spezifikationen | Einheit | AK-1250 | AK-1600 | AK-1800 | AK-2000 | |||
Schwing übers Bett. | mm | 1250 | 1600 | 1840 | 2000 | |||
Schwenken Sie den Wagen um | mm | 900 | 1250 | 1450 | 1600 | |||
Max. Länge des Werkstücks | mm | Der Wert der Verbrennungsmenge ist zu berücksichtigen. | Der Wert der Verbrennungsmenge ist zu berücksichtigen. | 1000 bis 16000 | Der Wert der Verbrennungsmenge ist zu berücksichtigen. | |||
Max. Drehlänge | mm | 2800/4800/5800/7800/9800/11800 | 2800/4800/5800/7800/9800/11800 | 2800/4800/5800/7800/9800/11800 | ||||
Durchmesser der Führungsstraße | mm | 1100 | 1100 | 1100 | 1100 | |||
Durchmesser der Schachtel | mm | 1250 | 1400 | 1600 | 1600 | |||
Max. Gewicht des Werkstücks | t | 16 | 16 | 16 | 16 | |||
Spindelnase | mm | A2 bis 15 | A2 bis 15 | A2 bis 15 | ||||
Spindelbohrung | mm | 100 | 100 | 130 | 100 | |||
Spindelloch | - | Metrik 140 | Metrik 140 | Metrik 140 | Metrik 140 | |||
Drehzahlbereich der Spindel (schrittlos) | Umdrehungen pro Minute | 3 bis 320 | 3 bis 320 | 3 bis 200 | 3 bis 320 | |||
Drehzahlbereich der Spindel (manuelle Schritte) | Umdrehungen pro Minute | CCW: 3,15-315 ((21); CW: 3,5-291 ((12) | CCW: 3,15-315 ((21); CW: 3,5-291 ((12) | CCW: 3,15-315 ((21); CW: 3,5-291 ((12) | ||||
Max. Schneidleistung | N | 39200 | 39200 | 39200 | ||||
Schnelle Geschwindigkeiten der X-/Z-Achse | mm/min | 4000/6000 | 4000/6000 | 4000/4000 | 4000/6000 | |||
Max. Fahrt der X-Achse | mm | 850 | 850 | 850 | ||||
Betriebsposition des Turms | - | V4 | V4 | V4 | V4 | |||
Größe des Turms | mm | 380x380 | 380x380 | 380x380 | ||||
Max. Zuführkraft | N | 10875 | 10875 | 10875 | ||||
Abschnitt der Werkzeughalte | mm | 50x50 | 50x50 | 55x55 | 50x50 | |||
Diäten aus Schwanzfeder | mm | 260 | 260 | 260 | 260 | |||
Reisen der Schwanzfeder | mm | 300 | 300 | 300 | 300 | |||
Verstärktes Loch aus Schwanzfeder | - | Metrische 80 | Metrische 80 | Metrische 80 | Metrische 80 | |||
CNC-System | - | FANUC | FANUC | FANUC oder SIEMENS | FANUC | |||
Genauigkeit des Werkstücks | - | IT7 | IT7 | IT7 | ||||
Oberflächenrauheit | μm | Ra 2,5 bis 3.2 | Ra 2,5 bis 3.2 | Ra 2,5 bis 3.2 | ||||
Hauptmotorleistung | kW | 30 | 30 | 37 | 30 | |||
Maschinengewicht | Weigerung | 15000/19400/21560/26000/30400/34800 | ||||||
Länge | mm | 6400/8400/9400/11400/13400/15400 | 6400/8400/9400/11400/13400/15400 | 6400/8400/9400/11400/13400/15400 | ||||
Breite | mm | 3200 | 3200 | 3200 | ||||
Größe | mm | 2220 | 2750 | 2850 | 2950 | |||
Standardzubehör: | Zusätzliche Zubehörteile: |
FANUC/GSK/SIEMENS CNC-System, Vier Kiefer, Elektrische Werkzeughalter mit 4 Stationen, WOrklampe, Kühlsystem, Manueller Puls (MPG), Toten Zentren, Ölpistole, Prüfleuchte, mit einer Leistung von mehr als 50 W und Elektrisch bewegliche Schwanzstange, Werkzeuge und Werkzeugkasten, Ausgleichskeil& Schrauben, Betriebsanleitung (englisch). | mit einer Breite von mehr als 20 mm, Ruhe und Ruhe. mit einer Breite von mehr als 20 mm, Ganz oben. Live-Zentren, Klimaanlage, Splitterförderer |
