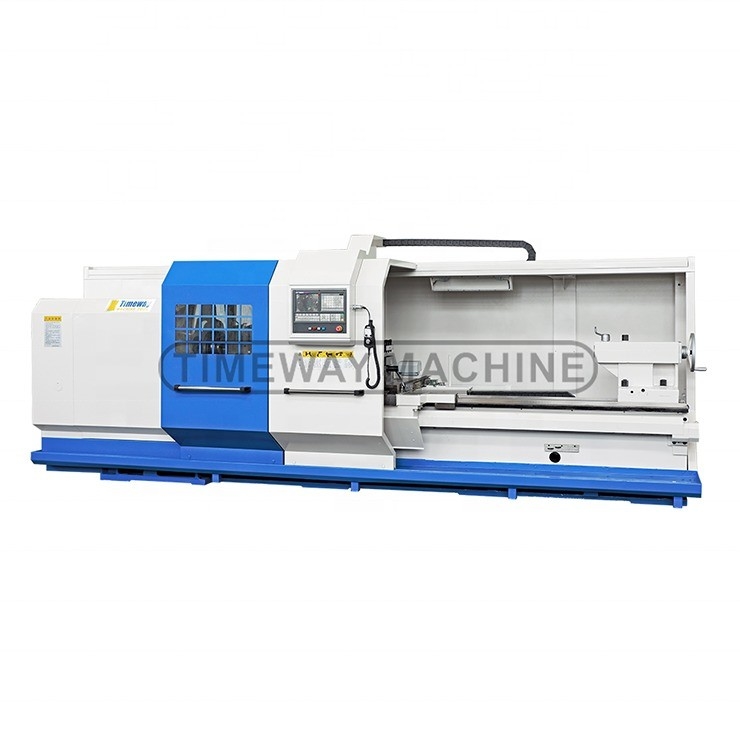

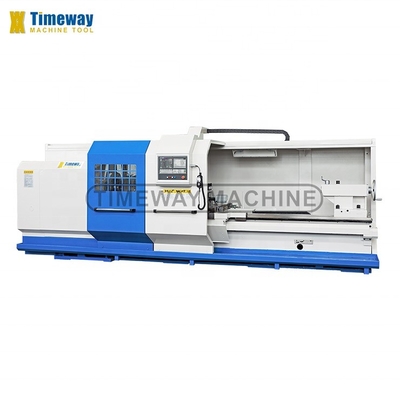

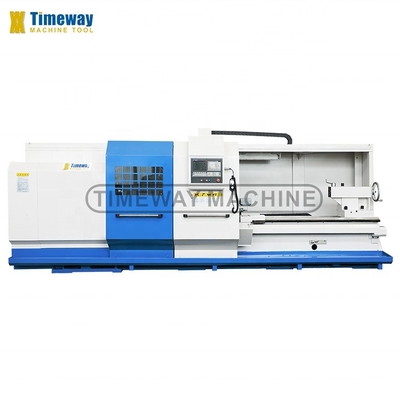

8000mm Max. Werkstück Länge CNC Drehmaschine für Typ Cnc automatische und perfekte Design-Power
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
| Modellnummer: | AK800 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $110,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 8000 |
|---|---|---|---|
| Struktur: | Flachbett-Drehbank | Bearbeitungsfähigkeit: | Schweres Gewicht |
| Breite des Betts (mm): | 500 MM | Leistung des Spindelmotors ((kW): | 15 |
| Nummer der Spindeln: | Einzigartig | Anzahl der Achsen: | 2 |
| Fahrt (X-Achse): | 420mm | Fahrt (Z-Achse): | 500 MM |
| Abmessungen (L*W*H): | Die Ausgabe ist für die folgenden Zwecke bestimmt: | Spannung: | 220V/380V |
| CNC-Steuerungssystem: | FANUC | Werkzeugposten: | 4 |
| Gewicht (Kg): | 9750 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Automatisch | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Max.Swing über Bett: | 800 | Max, schwenken Sie über den Kreuzrutscher.: | 480 |
| Abstand zwischen Mitten: | Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu unterbreiten. | Max.Turning-Länge: | Die Kommission hat die Kommission aufgefordert, die von ihr vorgenommenen Maßnahmen zu prüfen. |
| Bett-Breite: | 600 | Ladekapazität: | 3000 |
| Spindel-Nase: | C11 ((C15 nicht erwünscht) | Spindel-Bohrung: | 100 (wahlweise 140) |
| Spindeltonner: | Metrik 120 (Metrik 150 ist optional) | Mittelhöhe: | 400 mm |
| Die Situation: | Neues | Spindelbohrung ((mm): | 100 |
| Toolpost-Marke: | Das ist Pragati. | Anwendbare Branchen: | Maschinenreparaturbetriebe, Produktionsbetriebe |
| Standort des Ausstellungsraums: | Ägypten, Türkei, Italien, Brasilien, Peru, Indonesien, Mexiko, Russland, Argentinien | Art der Vermarktung: | Gewöhnliche Ware |
| Kernkomponenten: | Lager, PLC | Max. Drehlänge (mm): | 7850 |
| Max. Drehzahl der Spindel (rpm): | 800 R/m | Hafen: | Hafen von China |
Produkt-Beschreibung
Beschreibung der Produkte
Eigenschaften:
- Diese Serie.Die CNC-Drehmaschine verwendet Standard-Guss (HT300) ein Gusswerk, nach der zweiten Alterung Behandlung, es hat die Eigenschaft der stabilen.Leistung; Führungsweitenbreite (600 mm), gute Steifigkeit, Vibrationsschutz;Verarbeitung durch mittelfrequente Härtung (Härte größer als SHAW 68) und Bearbeitung mit der importierten FührungsstrahlschleifmaschineDas Bett (von 1000mm-5000mm) ist einteilig, 6000mm und darüber ist zwei Stücke butted.
-Diese Serie Maschine Spindelbohrung hat zwei Arten, eine ist Φ100mm, die andere ist Φ140mm. Spindellager verwendet Chinas bekanntes Lager von HRB, LYC und ZWZ gemacht, so kann konfiguriert werden NSK,SKF-Lager und andere eingeführte LagerEin Bohrdurchmesser von Φ140 mm für die Verarbeitung größerer Stang- oder Rohrteile.
- Automatischer hydraulischer 4-Schaltwechsel mit M-Code, automatischer schrittloser Drehzahlwechsel mit S-Code; manueller 4-Schritte Drehzahlwechsel mit manueller Steuerung,automatisch stufenloser Drehzahlwechsel mit S-Code-Auswahl■ manuelle 18-stufige Drehzahländerung, manuell gesteuert.
- Die Spindelbox hat eine symmetrische Struktur, um die thermische Verformung gleichmäßig zu machen und die Verschiebung des Spindelzentrums zu vermeiden.Der Kopf wird mit einem Ölbad geschmiert.Das vordere Ende der Hauptschacht nimmt eine dreigliedrige Struktur eines zweiseitigen Winkelkontaktkugellagers an, um die Genauigkeit zu verbessern und die Steifigkeit zu erhöhen.Die Zahnräder im Kopf sind gelöscht und geerdet, um eine genaue Übertragung und geringen Lärm zu gewährleisten.

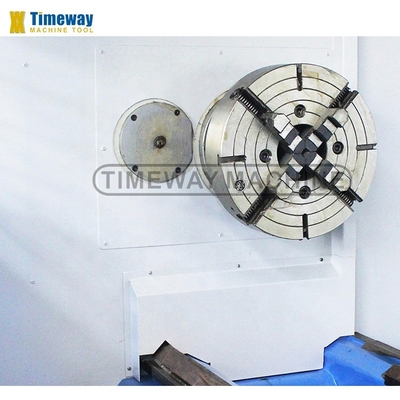

- Der Hauptmotor ist ein 15-kw-Hochleistungsfrequenzmotor; ausgestattet mit F400-Standard-Hand-Drei-Kiefer-Selbstzentrierungsschläger, entsprechend den Anforderungen der Endbenutzer unterschiedlicher Größe,pneumatische und hydraulische Drei- und Vier-Kiefer-Schläger können gewählt werden.

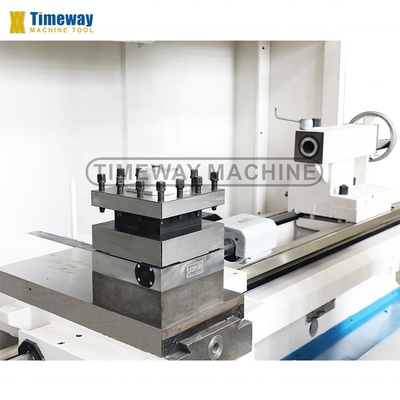

- Alle Drehmaschinen sind mit einem elektrischen Turm ausgestattet, freies Heben, schnell und einfach Werkzeugwechsel, es gibt vertikale 4 und 6 Station, horizontale 6 Station und andere elektrische Turm zur Wahl.
- Vor der Auslieferung werden alle Drehmaschinen durch den britischen RENISHAW-Laserdetektor auf dynamische Genauigkeit und Kompensation getestet.so hat die Drehmaschine eine hohe Positionierungsgenauigkeit und wiederholt Positionierungsgenauigkeit.

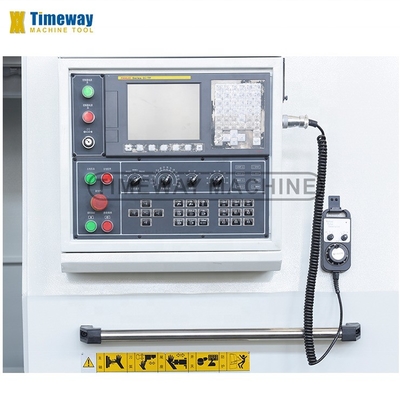

- Das CNC-System verwendet das international renommierte FANUC-, SIEMENS- oder China GSK AC-Servo-Steuerungssystem.mit einem Sicherheitsknopf für die Notstoppung, wenn die Maschine aufgrund der besonderen Konstruktion des Steuerkreislaufs plötzlich auf einen plötzlichen Stromausfall oder andere Ausfälle stoße, kann es sich um Selbstschutz handeln, um sicherzustellen, daß die
Maschinen- und Personalsicherheit. Das Bedienfeld ist etwa 1500 mm vom Boden entfernt, sehr moderat, ergonomisch, angenehm und leicht zu bedienen und die Bedienung der Maschine zu verstehen.
-Diese Reihe von Drehmaschinen ist weit verbreitet, flexibel zu bedienen, geeignet für die Verarbeitung aller Arten von komplexen Formen von Wellen, Sets, Scheibenteile, wie Drehen der inneren und äußeren zylindrischen Oberfläche,Konische Oberfläche, kreisförmige Oberfläche, Endfläche, Rillen, Schrägfläche, Gewinde,
-Vor allem für mehrere Arten, kleine Chargen der Drehverarbeitung, Prozessanpassungsfähigkeit, hohe Verarbeitungseffizienz, geringe Schrottrate, gute Produktkonsistenz, einfache Programmierung, einfache Bedienung,Verringerung der technischen Anforderungen an die Arbeitnehmer, ist es das ideale Medium für die mechanische Verarbeitung
- Diese Serie.Die CNC-Drehmaschine verwendet Standard-Guss (HT300) ein Gusswerk, nach der zweiten Alterung Behandlung, es hat die Eigenschaft der stabilen.Leistung; Führungsweitenbreite (600 mm), gute Steifigkeit, Vibrationsschutz;Verarbeitung durch mittelfrequente Härtung (Härte größer als SHAW 68) und Bearbeitung mit der importierten FührungsstrahlschleifmaschineDas Bett (von 1000mm-5000mm) ist einteilig, 6000mm und darüber ist zwei Stücke butted.
-Diese Serie Maschine Spindelbohrung hat zwei Arten, eine ist Φ100mm, die andere ist Φ140mm. Spindellager verwendet Chinas bekanntes Lager von HRB, LYC und ZWZ gemacht, so kann konfiguriert werden NSK,SKF-Lager und andere eingeführte LagerEin Bohrdurchmesser von Φ140 mm für die Verarbeitung größerer Stang- oder Rohrteile.
- Automatischer hydraulischer 4-Schaltwechsel mit M-Code, automatischer schrittloser Drehzahlwechsel mit S-Code; manueller 4-Schritte Drehzahlwechsel mit manueller Steuerung,automatisch stufenloser Drehzahlwechsel mit S-Code-Auswahl■ manuelle 18-stufige Drehzahländerung, manuell gesteuert.
- Die Spindelbox hat eine symmetrische Struktur, um die thermische Verformung gleichmäßig zu machen und die Verschiebung des Spindelzentrums zu vermeiden.Der Kopf wird mit einem Ölbad geschmiert.Das vordere Ende der Hauptschacht nimmt eine dreigliedrige Struktur eines zweiseitigen Winkelkontaktkugellagers an, um die Genauigkeit zu verbessern und die Steifigkeit zu erhöhen.Die Zahnräder im Kopf sind gelöscht und geerdet, um eine genaue Übertragung und geringen Lärm zu gewährleisten.
- Der Hauptmotor ist ein 15-kw-Hochleistungsfrequenzmotor; ausgestattet mit F400-Standard-Hand-Drei-Kiefer-Selbstzentrierungsschläger, entsprechend den Anforderungen der Endbenutzer unterschiedlicher Größe,pneumatische und hydraulische Drei- und Vier-Kiefer-Schläger können gewählt werden.
- Alle Drehmaschinen sind mit einem elektrischen Turm ausgestattet, freies Heben, schnell und einfach Werkzeugwechsel, es gibt vertikale 4 und 6 Station, horizontale 6 Station und andere elektrische Turm zur Wahl.
- Vor der Auslieferung werden alle Drehmaschinen durch den britischen RENISHAW-Laserdetektor auf dynamische Genauigkeit und Kompensation getestet.so hat die Drehmaschine eine hohe Positionierungsgenauigkeit und wiederholt Positionierungsgenauigkeit.
- Das CNC-System verwendet das international renommierte FANUC-, SIEMENS- oder China GSK AC-Servo-Steuerungssystem.mit einem Sicherheitsknopf für die Notstoppung, wenn die Maschine aufgrund der besonderen Konstruktion des Steuerkreislaufs plötzlich auf einen plötzlichen Stromausfall oder andere Ausfälle stoße, kann es sich um Selbstschutz handeln, um sicherzustellen, daß die
Maschinen- und Personalsicherheit. Das Bedienfeld ist etwa 1500 mm vom Boden entfernt, sehr moderat, ergonomisch, angenehm und leicht zu bedienen und die Bedienung der Maschine zu verstehen.
-Diese Reihe von Drehmaschinen ist weit verbreitet, flexibel zu bedienen, geeignet für die Verarbeitung aller Arten von komplexen Formen von Wellen, Sets, Scheibenteile, wie Drehen der inneren und äußeren zylindrischen Oberfläche,Konische Oberfläche, kreisförmige Oberfläche, Endfläche, Rillen, Schrägfläche, Gewinde,
-Vor allem für mehrere Arten, kleine Chargen der Drehverarbeitung, Prozessanpassungsfähigkeit, hohe Verarbeitungseffizienz, geringe Schrottrate, gute Produktkonsistenz, einfache Programmierung, einfache Bedienung,Verringerung der technischen Anforderungen an die Arbeitnehmer, ist es das ideale Medium für die mechanische Verarbeitung
Spezifikation | Einheit | AK-800 |
Max. Schwenken Sie sich übers Bett. | mm | 800 |
Max, schwenken Sie über den Kreuzrutscher. | mm | 480 |
Abstand zwischen den Zentren | mm | Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu unterbreiten. |
Max. Drehlänge | mm | Die Kommission hat die Kommission aufgefordert, die von ihr vorgenommenen Maßnahmen zu prüfen. |
Breite des Betts | mm | 600 |
Ladekapazität | Weigerung | 3000 |
Spindelnase | mm | C11 ((C15 nicht erwünscht) |
Spindelbohrung | mm | 100 (wahlweise 140) |
Spindelverstärker | Metrik 120 (Metrik 150 ist optional) | |
Drehzahl der Spindel (Handschritte) | Umdrehungen pro Minute | 6 bis 750 ((18) |
Drehzahl der Spindel (manuell 4 Schritte schrittlos) | Umdrehungen pro Minute | 8 bis 800 |
Drehzahl der Spindel (hydraulische 4 Schritte, Schrittlos) | Umdrehungen pro Minute | 8 bis 800 |
Mittelhöhe | mm | 400 |
Schlauchgröße | mm | 400 |
X/Z-Achse Min.Zuführungseinheit | mm | 0.001/0.001 |
X/Z-Achse Schnellzufuhrgeschwindigkeit | mm/min | 4000/5000 |
Kreuzfahrt (X) | mm | 420 |
Art der Werkzeugpfosten | V4 (V6/H6/H8 nicht erwünscht) | |
Zeit für den Werkzeugwechsel | S | 2.4 |
Genauigkeit der Wiederholung der Positionierung des Turms | mm | 0.008 |
Größe des Werkzeugbereichs | mm | 40x40 |
Durchmesser der Schwanzfeder | mm | 100 |
Schwanzfederfeder | mm | 250 |
Schwanzfederfeder | MT6 (MT5 nicht erwünscht) | |
Arbeitsgenauigkeit | IT6 | |
Oberflächenrauheit | Nachmittag | Ra1.6 |
Hauptmotorleistung | kW | 15 |
Maschinengewicht | Weigerung | 4800/5300/5600/6000/6800/7600/8250/9750 |
Maschinenlänge | mm | 3605/4105/4645/5600/6430/7600/8485/10485/- |
Maschinenbreite | mm | 2219 |
Maschinenhöhe | mm | 1830 |
Standardzubehör: | Zusätzliche Zubehörteile: |
FANUC/GSK/SIEMENS CNC-System, Drei-Kiefer-Schlag, Elektrische Werkzeughalter mit 4 Stationen, Arbeitslampe, Kühlsystem, Halbgeschlossene Abdeckung, manuell Pulsgenerator (MPG), Toten Zentren, Ölpistole, Prüfleuchte, mit einer Leistung von mehr als 50 W und Handbewegtes Heckstock, Werkzeuge und Werkzeugkasten, Ausgleichs-Keil & Schrauben, Betriebsanleitung (englisch). | Vier Kiefer, Ruhe und Ruhe. Folgen Sie der Ruhe. Hydraulischer Schlag, - Das ist ein Pneumatiker. mit einer Breite von mehr als 20 mm, 6 Stationen Werkzeugpfosten, Live-Zentren, Klimaanlage, mit einer Leistung von mehr als 1000 W Ganz oben. |
