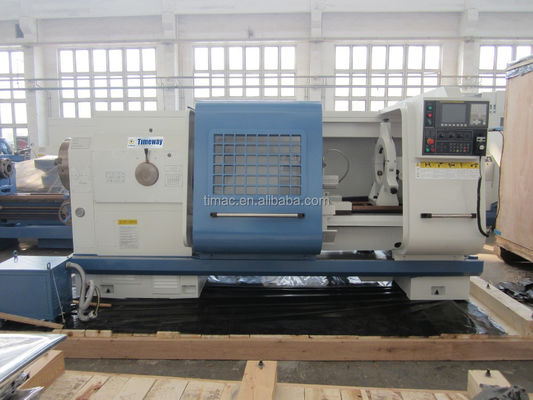

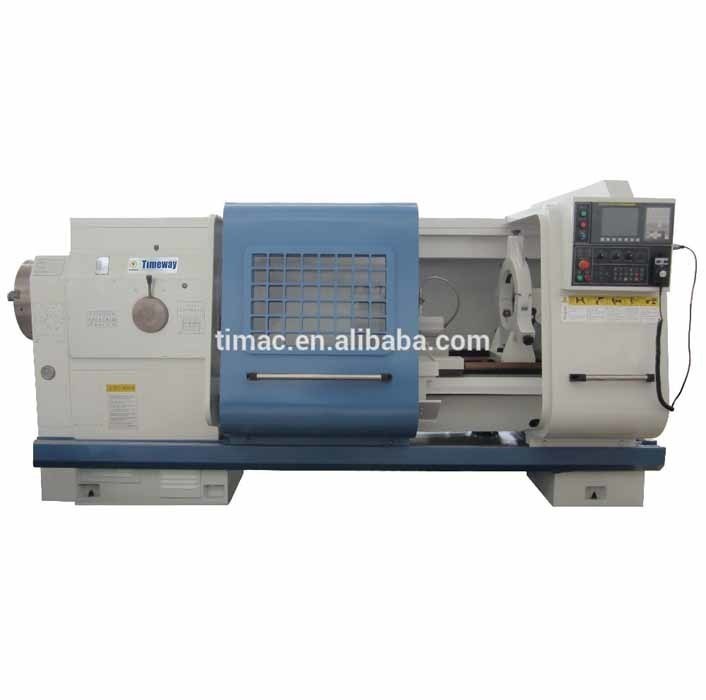

3000 mm Max. Werkstück Länge Ölland Hohlspindel CNC-Drehmaschine mit 130 mm Spindel
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
| Zertifizierung: | ISO9001:2008; CE |
| Modellnummer: | QK-120Ax1M |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $110,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 100 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 3000 |
|---|---|---|---|
| Struktur: | Flachbett-Drehbank | Bearbeitungsfähigkeit: | Schweres Gewicht |
| Max. Weight des Werkstückes (Kilogramm): | 1500 | Breite des Betts (mm): | 550 mm |
| Leistung des Spindelmotors ((kW): | 7.5 | Nummer der Spindeln: | Einzigartig |
| Anzahl der Achsen: | 2 | Fahrt (X-Achse): | 320 Millimeter |
| Fahrt (Z-Achse): | 380 Millimeter | Abmessungen (L*W*H): | 3227x1800x1850 mm |
| Spannung: | Auf Wunsch des Kunden | Werkzeugposten: | 4 |
| Gewicht (Kg): | 3900 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Maschinentyp: | Cnc-Rohr, das Drehbank verlegt | Max. Durchmesser des Rohres: | 120 mm |
| Spindel-Bohrung: | 130 mm | Bett-Breite: | 550 mm |
| Max. Gewicht des Werkstücks: | 1500 kg | Spindelgeschwindigkeit: | 25-800 Dreh/min ((16 Schritte) |
| Steuerungssystem: | FANUC CNC-System | Höchstlänge des Werkstücks: | 3000 |
| Garantiezeit: | 1 Jahr | Die Situation: | Neues |
| Spindelbohrung ((mm): | 130 | Anwendbare Branchen: | Baumaterialwerkstätten, Maschinenreparaturwerkstätten, Produktionsbetriebe, Bauwerke |
| Standort des Ausstellungsraums: | Türkei, Deutschland, Brasilien, Peru, Russland, Thailand, Algerien, Malaysia, Australien | Art der Vermarktung: | Andere |
| Kernkomponenten: | Lager, Motor, Getriebe, andere, Getriebe | Max. Drehlänge (mm): | 2580 |
| Max. Drehzahl der Spindel (rpm): | 450 r.p.m | Hafen: | Hafen von China |
Produkt-Beschreibung
"130mm Spindel" Ölland Hohlspindel CNC Drehmaschine
QK-120A QK-190A QK-260A QK-350A QK-460A
Hauptaussichten
Beschreibung des Produkts
Anwendung:
Wir, die Zeitmaschine verkauft6", 8", 10", 14", 18" Hohlspindel-CNC-Öldrehmaschinen, konstruiert für die Ausführung aller Größen der in der Öl- und Gasindustrie verwendeten Gewinde;Mittelhöhe385mm, 500mm, 550mm, 650mm;Abstand zwischen den Zentren von750 mmbis zu5000 mm;3- Kiefer-Selbstzentrierende oder 4-Kiefer-Unabhängige-Kiefer auf beiden Seiten des Getriebes.Alle Maschinen entsprechen den CE-Normen.
Eigenschaften:
- Diese Maschine wurde für den Einsatz in anspruchsvollen Anwendungen der Erdölindustrie entwickelt und integriert jahrzehntelange Erfahrung.
- Massive Kopfstange mit Mian Spindel, die in spitzen Rollenträgern laufen, und zwei Drehmaschinen-Rollhalter.
- Das breite Maschinenbett verfügt über große, gehärtet und geerdete Führungswege und eine hohe Steifigkeit.
- Hohe Drehmomentantriebe und vorgeladene Kugelschrauben an allen Achsen.
- Automatische 4-Stufen-Gang mit unendlich variablen Geschwindigkeitsbereichen.
- Verhärtetes und geerdetes Getriebe zur effektiven Leistungsübertragung.
- Schwerlast-Werkzeughalter mit 4 Stationen und automatischer Werkzeugwechselfunktion.
- Einschließlich Hochleistungs-Kühlmittel-System und Zentralschmiereinheit.

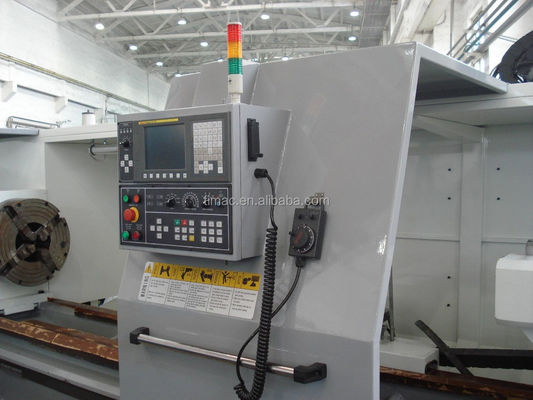

- Steuerungstechnik mit ausgezeichneter Zuverlässigkeit und langjähriger Erfahrung - FANUC oder SIEMENS CNC-System.
- Das elektronische Handrad an der Steuerungsanzeige für die manuelle Bedienung sorgt für eine einfache und schnelle Einrichtung neuer Werkstücke und für eine
Technischer Parameter:
| Spezifikation | Einheit | QK-120A | QK-190A | QK-260A | QK-350A | QK-460A | |
| Kapazität | Mittelhöhe | 385 | 500 | 550 | 650 | ||
| Schwing übers Bett. | mm | 630 | 1000 | 1100 | 1250 | ||
| Schwenken Sie den Wagen um | mm | 480 | 630 | 730 | 900 | ||
| Außendurchmesser der Rohre (Handschlag) | mm | 120 | 190 | 70 bis 260 | 114-340 | 300 bis 460 | |
| Höchstlänge des Werkstücks | mm | 750/1000/1500/2000/3000 | 1500/3000/5000 | 3000 | |||
| Höchstdrehlänge | mm | 600/800/1350/1850/2850 | 1300/2800/4800 | 2800 | |||
| Durchmesser der Führungsstraße | mm | 550 | 755 | 1100 | |||
| Spindel | Spindelbohrung | mm | 130 | 200 | 275 | 355 | 465 |
| Spindelnase | C11 | A2 bis 15 | A2-28 | ||||
| Stammstock | Schritt der Spindelgeschwindigkeit ((Drei-phasiger asynchroner Motor) | Manuell 3 Schritte, automatisch 6 Schritte 16 Geschwindigkeiten | Manuell 2 Schritte, automatisch 4 Schritte 8 Geschwindigkeiten | --- | --- | --- | |
| Schritt der Spindelgeschwindigkeit ((Variable Frequency Motor) | --- | --- | Automatische 4-Gang-Schritte, schrittlose Geschwindigkeitsänderung im Schritt. | ||||
| Spindelgeschwindigkeitsbereich ((Dreiphasiger asynchroner Motor) | 25 bis 800 | 90 bis 450 | --- | --- | --- | ||
| Spindelgeschwindigkeitsbereich ((Variable Frequency Motor) | --- | --- | 6 bis 400 | 5 bis 320 | 5 bis 200 | ||
| Hauptmotorleistung ((Dreiphasiger asynchroner Motor) | kW | 7.5 | --- | --- | --- | ||
| Hauptmotorleistung (Variabler Frequenzmotor) | 18.5 | 28/38 | |||||
| Schleudertyp (manueller Schleudertyp) | Handbuch 3 Kiefer 380 | Handbuch 3 Kiefer 500 | Handbuch 4 Kiefer 630 | Handbuch 4 Kiefer 800 | Handbuch 4 Kiefer 630 | ||
| Futtermittel | Min.Zuführungsinkrement der X/Z-Achse | mm | 0.001/0.001 | ||||
| Schnelle Geschwindigkeiten der X-/Z-Achse | mm/min | 3000/6000 | |||||
| Max.Reise der X-Achse | mm | 320 | 630 | 800 | |||
| Transportmittel | Arbeitsposition des Werkzeugpfosten | Vertikal 4-Position240 | Vertikal 4-Position300 | ||||
| Zeit der Indexierung | s | 2.5 | 4 | ||||
| Wiederholbarkeitsindexung | mm | 0.008 | 0.01 | ||||
| Abschnitt der Werkzeughalte | mm | 32 | 40 | ||||
| Hinterhalt | Durchmesser der Schwanzfeder | mm | 100 | 160 | |||
| Reisen der Schwanzfeder | mm | 250 | 300 | ||||
| Verstärktes Loch aus Schwanzfeder | Morse 5 | Morse 6 | |||||
Standardkonfigurationen:
- SIEMENS CNC-System
- Elektrische Werkzeugpfosten mit 4 vertikalen Stationen
- Elektrische Schwanzstange
- Manuelle 4-Maus-Rohre
- Zentrales Schmiersystem
- Arbeitslicht
- Kühlmittelanlage
- Halbgeschlossene Abdeckung
- Elektrische Kabine mit Klimaanlage
- Werkzeugkasten und Werkzeuge
- Programmierhandbuch
- Bedienungsanleitung
Zusätzliche Konfigurationen:
- FANUC/FAGOR CNC-System
- Hydraulische Schleuder
- Hydraulische oder manuelle Heckstange
- 6 und 8 Stationen Werkzeugposten
- Live-Zentrum
- Spezialzubehör
Detailbilder

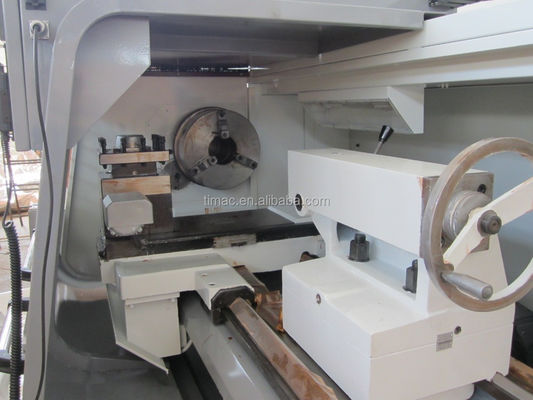

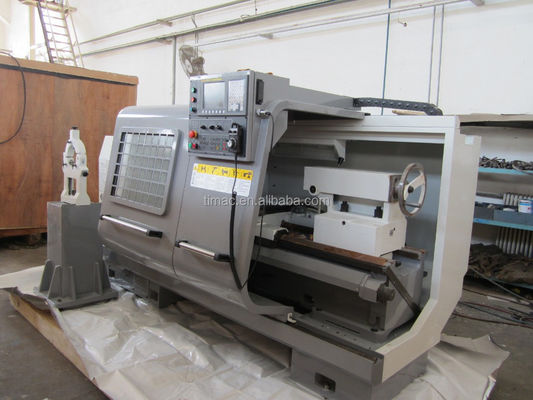

Für mehr echte Maschine, bitte überprüfen Sie die folgenden Fotos:

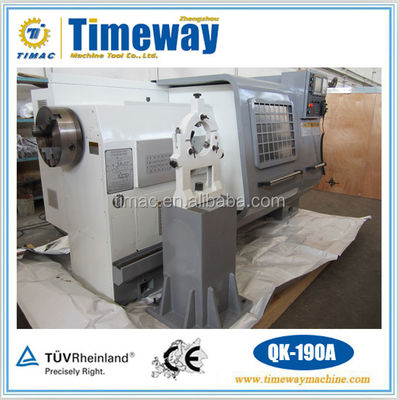

QK-120A und QK-190A
QK-260A
QK-350A und QK-460A
Produktionslinie für automatische Bar-Feeder
