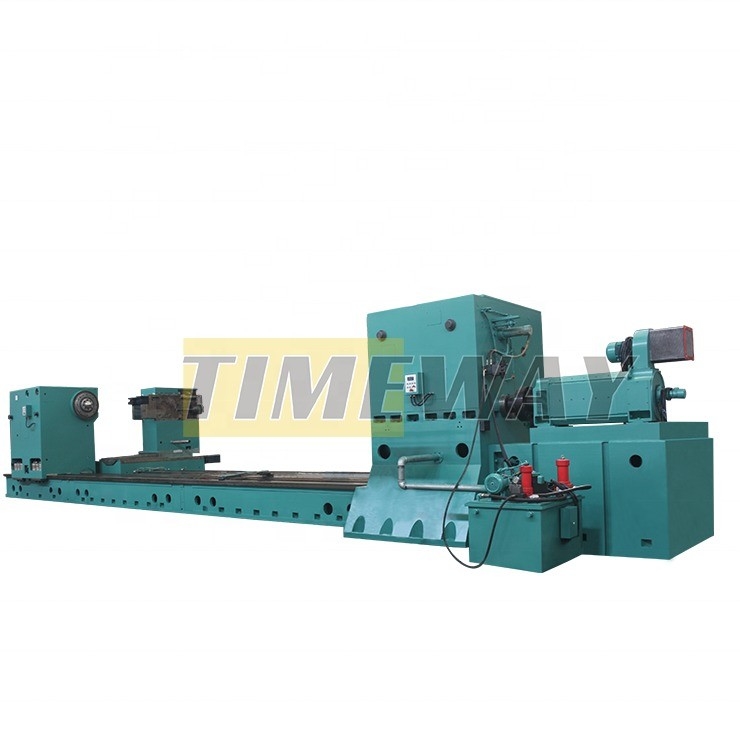

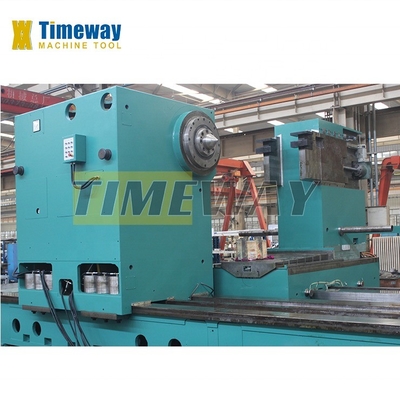

Anpassungs- und Schwerlastspaltmaschinen für die CNC-Horizontaldrehmaschinen
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Modellnummer: | AK-3150H/3 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $500,000.00/sets 1-2 sets |
| Verpackung Informationen: | Standardpaket |
| Versorgungsmaterial-Fähigkeit: | 10 Satz/Sätze pro Jahr |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 20000 |
|---|---|---|---|
| Struktur: | Flachbett-Drehbank | Bearbeitungsfähigkeit: | Schweres Gewicht |
| Max. Weight des Werkstückes (Kilogramm): | 80000 | Breite des Betts (mm): | 3100 Millimeter |
| Leistung des Spindelmotors ((kW): | 143 | Nummer der Spindeln: | Einzigartig |
| Anzahl der Achsen: | 2 | Fahrt (X-Achse): | 2000 mm |
| Fahrt (Z-Achse): | 20000 Millimeter | Positionierungsgenauigkeit (mm): | ±0.01 |
| Wiederholbarkeit (X/Y/Z) (mm): | ±0.02 | Abmessungen (L*W*H): | Als Kunde |
| Spannung: | 380 V 50 Hz | CNC-Steuerungssystem: | FANUC |
| Werkzeugposten: | Werkzeugposten für spezielle Zwecke | Gewicht (Kg): | 200000 |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Hohes Sicherheits-Niveau |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Automatische Einstufung: | Automatisch |
| CNC oder nicht: | Maschinen für die Maschinenherstellung | Maschinentyp: | Schwerlast-horizontale CNC-Drehmaschine |
| Farbe: | Anpassungsoption | Max. Schwenken Sie über den Werkzeugpfosten.: | 2500 mm |
| Bettart: | Spaltbetten | Max. Gewicht des Werkstücks: | 80T |
| Spindelgeschwindigkeit: | 0.4-80 Rpm | Chuck Größe: | 2500 mm |
| Max. Swing Diameter (Millimeter): | 3150 | Die Situation: | Neues |
| Spindelbohrung ((mm): | 130 | Anwendbare Branchen: | Baustoffwerkstätten, Maschinenreparaturwerkstätten, Produktionsbetriebe, Betriebe, Druckereien, Ener |
| Standort des Ausstellungsraums: | Kanada, USA, Italien, Mexiko, Australien | Art der Vermarktung: | Gewöhnliche Ware |
| Kernkomponenten: | Lager, Motor, Pumpe, Zahnrad, SPS, Druckbehälter, Getriebe, CNC-System | Max. Drehlänge (mm): | 20000 |
| Max. Drehzahl der Spindel (rpm): | 80 R/m | Hafen: | Hafen von China |
Produkt-Beschreibung
Beschreibung der Produkte
Eigenschaften:

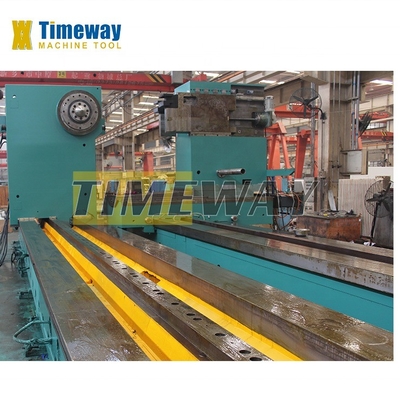

1Diese Maschinenreihe ist eine CNC-Hochleistungs-horizontale Drehmaschine, die für die Rohbearbeitung und Fertigbearbeitung von Eisen- und Nichteisenmetallarbeitsstücken mit Karbid geeignet ist.Keramik- und andere Werkzeuge für die Verkleidung, äußeres zylindrisches Drehen, spitziges Schneiden und gekrümmte Form.2Das Maschinenbett verfügt über Spaltbettleitungen und induzierte Verhärtung zur Gewährleistung hoher Genauigkeit, großer Lastkapazität und langer Lebensdauer.

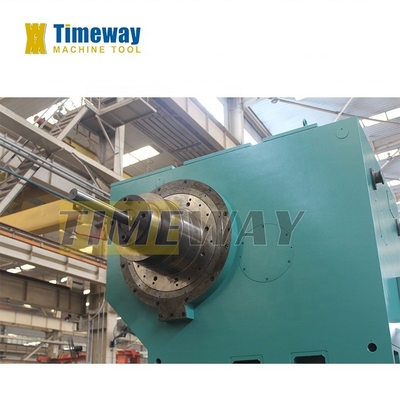

3Der Hauptspindelantrieb ist ein Gleichspannungsumrichtermotor mit einer dreistufigen Hydraulikverschiebung, die einen breiten Drehzahlwechselbereich von 1:200Die beiden Stufenwechselkopf hat eine Spindel direkt verbundene Chuck-Struktur.Radiale Rückschlagverstellbare doppelreie zylindrische Walzlager in optimaler Entfernung unter Berücksichtigung der Stützdistanz und des Schlagdurchmessers, um die beste Genauigkeit und Steifigkeit zu erzielen.
4Die X- und Z-Achsenbewegung wird durch Wechselstrommotoren gesteuert.X-Achse übernimmt importierte hochpräzise Kugelschraube und Z-Achse übernimmt importierte hochpräzise Rückschlag freie Wurm-Rack-Struktur, um höchste Zufuhrgenauigkeit und schnelle Traverse zu gewährleisten.
5- Verschiedene Arten von stabilen Ruheplätzen, Rollen-Stoß, Schleifbefestigung und Fräsbefestigung sind nach Wahl des Kunden erhältlich.
Spezifikationen | Einheiten | AK-3150H/3 | AK-4000H/3 | AK-5000H/3 | AK-6300H/3 |
Max. Schwenken Sie sich übers Bett. | mm | 3150 | 4000 | 5000 | 6300 |
Max. Schwenken über den Werkzeugpfosten | mm | 2500 | 3000 | 4000 | 5000 |
Max. Länge oder Werkstück | m | 5 bis 20 | 5 bis 20 | 5 bis 20 | 5 bis 20 |
Max. Gewicht des Werkstücks zwischen den Zentren | t | 80/100/120/150/200 | 100/120/150/200 | 100/120/150/200 | 100/120/150/200 |
Max. Drehmoment der Gesichtsplatte | KN.m | 100 bis 250 | 100 bis 250 | 100 bis 250 | 100 bis 250 |
Breite des Bettes | mm | Spaltmaschinen | Spaltmaschinen | Spaltmaschinen | Spaltmaschinen |
Gesamte Schneidkapazität | Weigerung | 9000/12500/16000 | 9000/12500/16000 | 9000/12500/16000 | 9000/12500/16000 |
Abmessungen des Werkzeugs | mm | 80*80 | 80*80 | 80*80 | 80*80 |
Spindelgeschwindigkeitsbereich | Umdrehungen pro Minute | 0.4-80 | 0.4-80 | 0.2 bis 40 | 0.2 bis 40 |
Durchmesser der Schachtel | mm | 2500 | 3200 | 3200 | 3200 |
Längsschnittbereich | mm/r | 1-2000 | 1-2000 | 1-2000 | 1-2000 |
Bereich der Kreuzzufuhr | mm/r | 1-2000 | 1-2000 | 1-2000 | 1-2000 |
Längsgeschwindigkeit bei schneller Fahrt | mm/min | 2000 | 2000 | 2000 | 2000 |
Überqueren schnelle Durchfahrgeschwindigkeit | mm/min | 2000 | 2000 | 2000 | 2000 |
Durchmesser des Schwanzhalters | mm | 630/800/900 | 630/800/900 | 630/800/900 | 630/800/900 |
Leistung des Hauptmotors | kW | Die Kommission wird die folgenden Maßnahmen ergreifen: | Die Kommission wird die folgenden Maßnahmen ergreifen: | Die Kommission wird die folgenden Maßnahmen ergreifen: | Die Kommission wird die folgenden Maßnahmen ergreifen: |
