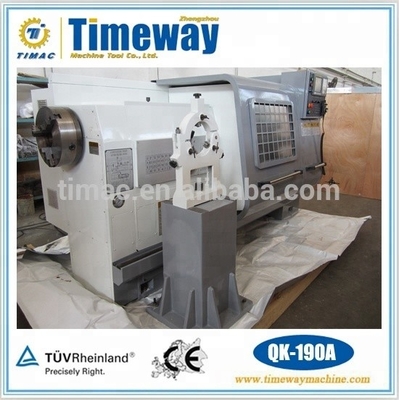

QK-190A CNC Ölland Drehmaschine Schwerlastbearbeitungskapazität und 1500 kg Werkstückgewicht
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Zertifizierung: | ISO, CE |
| Modellnummer: | QK-190A |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $40,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 200 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 3000 Millimeter |
|---|---|---|---|
| Struktur: | Schrägen-Bett-Drehbank | Bearbeitungsfähigkeit: | Schweres Gewicht |
| Max. Weight des Werkstückes (Kilogramm): | 1500 | Breite des Betts (mm): | 550 mm |
| Leistung des Spindelmotors ((kW): | 11 | Nummer der Spindeln: | Zwillinge |
| Anzahl der Achsen: | 3 | Fahrt (X-Achse): | 630 MILLIMETER |
| Fahrt (Z-Achse): | 300 mm | Positionierungsgenauigkeit (mm): | 0,02 Millimeter |
| Wiederholbarkeit (X/Y/Z) (mm): | 0.01 | Abmessungen (L*W*H): | 3677x1800x1850 mm |
| Spannung: | Auf Wunsch des Kunden | CNC-Steuerungssystem: | FANUC |
| Werkzeugposten: | 12 | Gewicht (Kg): | 3000 |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Automatisch |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | CNC oder nicht: | Maschinen für die Maschinenherstellung |
| Maschinentyp: | CNC-Drehmaschine | Max. Durchmesser des Rohres: | 190 mm |
| Bett-Breite: | 550 mm | Max. Gewicht des Werkstücks: | 1500 kg |
| Spindel-Bohrung: | 200 mm | Spindelgeschwindigkeit: | 90 bis 450 Dreh/min ((8 Schritte) |
| Steuerungssystem: | FANUC oder SIEMENS CNC-System | Max. Swing Diameter (Millimeter): | 770 |
| Die Situation: | Neues | Anwendbare Branchen: | Maschinenreparaturwerkstätten, Produktionsbetriebe, Lebensmittel- und Getränkefabriken, Bauwerke, En |
| Standort des Ausstellungsraums: | Vereinigte Staaten, Italien, Deutschland, Brasilien, Indonesien, Indien, VAE, Südafrika, Usbekistan, | Art der Vermarktung: | Gewöhnliche Ware |
| Kernkomponenten: | Lager, Motor, Pumpe, Getriebe | Max. Drehlänge (mm): | 2850 |
| Jahr: | 2022 | Max. Drehzahl der Spindel (rpm): | 450 r.p.m |
| Spindelbohrung ((mm): | 200 | Hafen: | Der chinesische Hafen. |
Produkt-Beschreibung
CNC-Drehmaschine
QK-120A QK-190A QK-260A QK-350A QK-460A
Hauptaussichten
Beschreibung des Produkts
Eigenschaften:
- Diese Maschine wurde für den Einsatz in anspruchsvollen Anwendungen der Erdölindustrie entwickelt und integriert jahrzehntelange Erfahrung.
- Massive Kopfstange mit Mian Spindel, die in spitzen Rollenträgern laufen, und zwei Drehmaschinen-Rollhalter.
- Das breite Maschinenbett verfügt über große, gehärtet und geerdete Führungswege und eine hohe Steifigkeit.
- Hohe Drehmomentantriebe und vorgeladene Kugelschrauben an allen Achsen.
- Automatische 4-Stufen-Gang mit unendlich variablen Geschwindigkeitsbereichen.
- Verhärtetes und geerdetes Getriebe zur effektiven Leistungsübertragung.
- Schwerlast-Werkzeughalter mit 4 Stationen und automatischer Werkzeugwechselfunktion.
- Einschließlich Hochleistungs-Kühlmittel-System und Zentralschmiereinheit.
- Steuerungstechnik mit ausgezeichneter Zuverlässigkeit und langjähriger Erfahrung - FANUC oder SIEMENS CNC-System.
- Ein elektronisches Handrad an der Steuerungsanlage für die manuelle Bedienung sorgt für eine einfache und schnelle Einrichtung neuer Werkstücke und Werkzeuge.
Technischer Parameter:
| Spezifikation | Einheit | QK-120A | QK-190A | QK-260A | QK-350A | QK-460A |
| Schwing übers Bett. | mm | 770 | 1000 | 1100 | 1250 | |
| Schwenken Sie den Wagen um | mm | 480 | 630 | 730 | 900 | |
| Außendurchmesser der Rohre (Handschub) | mm | 120 | 190 | 70 bis 260 | 114-340 | 300 bis 460 |
| Außendurchmesser der Rohre (hydraulische Schleuder) | mm | --- | --- | --- | 127 bis 340 | --- |
| Außendurchmesser der Rohre (pneumatische Schlauchschüssel) | mm | --- | --- | --- | --- | --- |
| Höchstlänge des Werkstücks | mm | 750/1000/1500/2000/3000 | 1500/3000/5000 | 3000 | ||
| Höchstdrehlänge | mm | 600/800/1350/1850/2850 | 1300/2800/4800 | 2800 | ||
| Durchmesser der Führungsstraße | mm | 550 | 755 | 1100 | ||
| Spindelnase | C11 | A2 bis 15 | A2-28 | |||
| Schritt der Spindelgeschwindigkeit ((Drei-phasiger asynchroner Motor) | manuell 3 Schritte, Auto 6 Schritte 16 Geschwindigkeiten | manuell zwei Schritte, Auto 4 Schritte 8 Geschwindigkeiten | --- | --- | --- | |
| Schritt der Spindelgeschwindigkeit ((Variable Frequency Motor) | --- | --- | Automatische 4-Gang-Schritte, schrittlose Geschwindigkeitsänderung im Schritt. | |||
| Spindelgeschwindigkeitsbereich ((Dreiphasiger asynchroner Motor) | 25 bis 800 | 90 bis 450 | --- | --- | --- | |
| Spindelgeschwindigkeitsbereich ((Variable Frequency Motor) | --- | --- | 6 bis 400 | 5 bis 320 | 5 bis 200 | |
| Hauptmotorleistung ((Dreiphasiger asynchroner Motor) | kW | 11 | --- | --- | --- | |
| Hauptmotorleistung ((Variable Frequency Motor) | 18.5 | 28/38 | ||||
| Spindelbohrung | mm | 130 | 200 | 275 | 355 | 465 |
| Schleudertyp (manueller Schleudertyp) | Handbuch 3 Kiefer 380 | Handbuch 3 Kiefer 500 | Handbuch 4 Kiefer 630 | Handbuch 4 Kiefer 800 | Handbuch 4 Kiefer 630 | |
| Schlauchtyp (hydraulische Schlauch) | --- | --- | --- | 3 Kiefer | --- | |
| Außendurchmesser der Rohre (pneumatische Schlauchschüssel) | --- | --- | --- | --- | --- | |
| Mittelhöhe vom Bett | mm | 385 | 500 | 550 | 650 | |
| Min.Zuführungsinkrement der X/Z-Achse | mm | 0.001/0.001 | ||||
| Schnelle Geschwindigkeiten der X-/Z-Achse | mm/min | 3000/6000 | ||||
| Max.Reise der X-Achse | mm | 390 | 630 | 800 | ||
| Arbeitsposition des Werkzeugpfosten | Vertikal 4-Position240 | Vertikal 4-Position300 | ||||
| Zeit der Indexierung | s | 2.5 | 4 | |||
| Wiederholbarkeitsindexung | mm | 0.008 | 0.01 | |||
| Abschnitt der Werkzeughalte | mm | 32 | 40 | |||
| Durchmesser der Schwanzfeder | mm | 100 | 160 | |||
| Reisen der Schwanzfeder | mm | 250 | 300 | |||
| Verstärktes Loch aus Schwanzfeder | Morse 5 | Morse 6 | ||||
| Genauigkeit des Werkstücks | IT6-IT7 | |||||
| Oberflächenrauheit | μm | Ra1.6 | ||||
Standardkonfigurationen:
- FANUC CNC-System
- Elektrische Werkzeugpfosten mit 4 vertikalen Stationen
- Elektrische Schwanzstange
- Manuelle 4-Maus-Rohre
- Zentrales Schmiersystem
- Arbeitslicht
- Kühlmittelanlage
- Halbgeschlossene Abdeckung
- Elektrische Kabine mit Klimaanlage
- Werkzeugkasten und Werkzeuge
- Programmierhandbuch
- Bedienungsanleitung
Zusätzliche Konfigurationen:
- SIEMENS/FAGOR CNC-System
- Hydraulische Schleuder
- Hydraulische oder manuelle Heckstange
- 6 und 8 Stationen Werkzeugposten
- mit einer Leistung von mehr als 1000 W
- Live-Zentrum
- Spezialzubehör
- Rückenunterstützung
Detailbilder

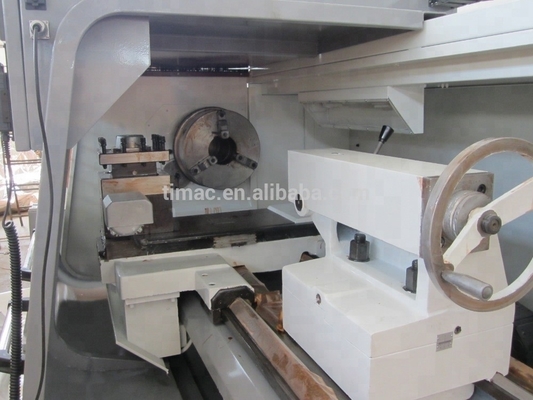

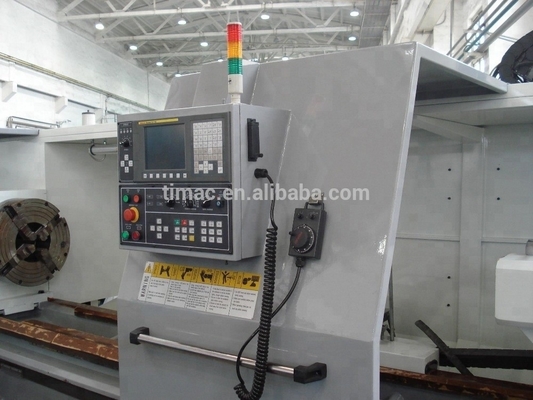

• Taper Threads of Pipe • FANUC CNC-System

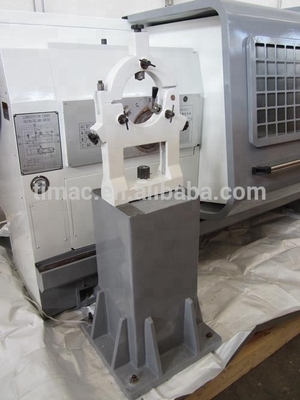

• Rückenstütze für schwere Fahrzeuge
