Rechteckige Schienen CNC-Vertikaldrehmaschine mit 2 Achsen und Garantie nach dem Verkauf
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Timeway |
| Modellnummer: | VLK1600 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $89,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse/Palette |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Typ: | Vertikal, Singe Spalte vertikale Drehmaschine CNC | Max. Länge des Werkstücks (mm): | 1000 |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Max. Weight des Werkstückes (Kilogramm): | 8000 |
| Breite des Betts (mm): | 1460 Millimeter | Leistung des Spindelmotors ((kW): | 37 |
| Nummer der Spindeln: | Einzigartig | Anzahl der Achsen: | 2 |
| Fahrt (X-Achse): | 1050mm | Fahrt (Z-Achse): | 800 mm |
| Positionierungsgenauigkeit (mm): | ±0.01 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.008 |
| Abmessungen (L*W*H): | mit einer Länge von mehr als 20 mm | Spannung: | 380V, 50HZ/60HZ |
| CNC-Steuerungssystem: | Siehe Anhang I. | Werkzeugposten: | 4 |
| Gewicht (Kg): | 14500 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Automatisch | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Dienstleistungen nach dem Verkauf: | Ingenieure für die Auslandservice von Maschinen | Farbe: | Anforderung der Kunden |
| Max. Swing Diameter: | 1600 mm | Max. Höhe des Werkstücks: | 1000 mm |
| Worktabledurchmesser: | 1 400 mm | Größe der Werkzeugstäbe: | 32x40 mm |
| Stromversorgung: | 45 kVA | Typ der Führung: | Rechteckliche Schienen |
| Max. Drehmoment des Arbeitstisches: | 25KN.m | Die Situation: | Neues |
| Toolpost-Marke: | Yantai UNIVERSAL | Anwendbare Branchen: | Baumaterialwerkstätten, Maschinenreparaturwerkstätten, Produktionsstätten, Lebensmittel- und Getränk |
| Standort des Ausstellungsraums: | Kanada, USA, Italien, Frankreich, Deutschland, Brasilien, Mexiko, Russland, Spanien, Chile, Kolumbie | Art der Vermarktung: | Gewöhnliche Ware |
| Jahr: | 2021 | Max. Drehzahl der Spindel (rpm): | 160 R/m |
| Spindelbohrung ((mm): | 300 | Max. Drehlänge (mm): | 1000 |
| Kernkomponenten: | andere, SIEMENS 808D | Hafen: | Hafen von China |
Produkt-Beschreibung
Beschreibung der Produkte
Automatisches Schmiersystem, vollständig geschlossene Abdeckung, Klimaanlage, Ölkühler | SIEMENS 828D, FANUC 0i-TF, spezielle Leuchte |
Spezifikationen | Einheit | VLK800E | VLK1250E | VLK1600E | VLK2000E | |||
Max. Schwingendurchmesser | mm | 950 | 1250 | 1600 | 2000 | |||
Max. Drehdurchmesser | mm | 800 | 1250 | 1600 | 2000 | |||
Max. Höhe des Werkstücks | mm | 800 | 1000 | 1000 | 1250 | |||
Max. Gewicht des Werkstücks | Weigerung | 2000 | 5000 | 8000 | 12000 | |||
Hauptmotorleistung | kW | 22 | 22 | 30 | 37 | |||
Durchmesser der Arbeitsplatte | mm | 800 | 1010 | 1400 | 1800 | |||
Max. Drehmoment des Arbeitstisches | KN.m | 10 | 17.5 | 25 | 32 | |||
Drehzahlbereich der Arbeitsplatte | Umdrehungen pro Minute | 2-320 | 1.25-200 | 1-160 | 4 bis 125 | |||
Zahl der Werkzeugstation | Stück | 4 | 4 | 4 | 4 | |||
Werkzeugstäbe des äußeren Drehwerkzeugs | mm | 32x40 | 32x40 | 32x40 | 32x40 | |||
Antriebstyp | - | Elektrisch | Elektrisch | Elektrisch | Elektrisch | |||
X-Achsen-Kugelschraubgröße (Dia. x Schraubweite) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Z-Achse Kugelschraube Größe (Dia. x Schraubweite) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Fahrt auf der X-Achse | mm | -20 bis 550 | -20 bis 800 | -20 bis 1030 | -20 bis 1150 | |||
Fahrt auf der Z-Achse | mm | 650 | 650 | 800 | 800 | |||
Zufuhrbereich ((X/Z) | mm | 0.1 bis 500 | 0.1 bis 500 | 0.1 bis 500 | 0.1 bis 500 | |||
Schnelle Zufuhrgeschwindigkeit | mm/min | 2000 | 2000 | 2000 | 2000 | |||
CNC-System | - | Siemens 808D | Siemens 808D | Siemens 808D | Siemens 808D | |||
Drehmoment des Servomotors ((X/Z) | N.m. | 11/11 | 11/11 | Die Bibel, 15/11 | Die Bibel, 15/11 | |||
Leistung | Qualität | 30 | 37 | 45 | 52 | |||
Maschinennettogewicht | Weigerung | 8500 | 11000 | 14500 | 18500 | |||
Maschinendimension (LxWxH) | cm | 430x238x429 | 478x257x440 | 563x301x466 | 580x368x494 | |||
Splitterförderer | - | Kettentyp | Kettentyp | Kettentyp | Kettentyp | |||
Standards | - | Automatisches Schmiersystem, vollständig geschlossene Abdeckung, Klimaanlage, Ölkühler | ||||||
Zusätzlich | - | SIEMENS 828D, FANUC 0i-TF, spezielle Leuchte | ||||||

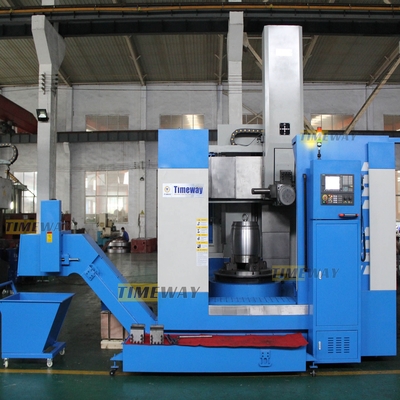

Maschinendetails
1Die Reihe der CNC-Vertikaldrehmaschine mit einer einzigen Spalte wurde durch die Aufnahme moderner fortgeschrittener Konstruktions- und Fertigungstechniken und die Verwendung von CAD-Optimierungskonstruktionsmethoden entwickelt.mit dem neuesten Designkonzept und Ausstattung mit inländischen und ausländischen fortschrittlichen Funktionen. 2. Realisieren starke Schneiden auf die Struktur Leistung, die Arbeitstisch Übergewicht Belastung, Maschine hohe dynamische und statische Steifigkeit, alle Bewegung Sicherheit und Stabilität,lange Lebensdauer und hohe Verarbeitungsleistung3. Die Maschine eignet sich für das Schneiden von Hochgeschwindigkeitswerkzeugen aus Stahl und Karbid sowie für die Verarbeitung von Werkstücken aus allen Eisen- und Nichteisenmetallen und einigen Nichtmetallen.Die Maschine kann den Prozess der rauen und fertig drehen innerhalb und außerhalb Zylinder abschließen5. Die Maschine besteht hauptsächlich aus einer Säule, einem Arbeitstisch, einem Balken, einem vertikalen Werkzeugpfosten, einem Hauptgetriebe,Beam-Lifting-Mechanismus, vertikaler Werkzeug-Zuführmechanismus, Strahlleitschutzvorrichtung, vollständige Maschine, elektrisches System, hydraulisches System, Kühlsystem usw.
Ich bin nicht derjenige, der das Problem hat.
Siehe auch:Arbeitstisch verwendet eine integrierte, hochsteife, hochpräzise und kurze festgebaute Spindelstruktur,die Spindel ist mit einem Satz hochpräzisen Kugellagers und einem Satz doppelter, kurzer, zylindrischer Rollenlager ausgestattet. Kompaktes Aufbauwerk, gleichzeitig tragen Radiallast, die axiale Belastung und Neigungsmoment, und unter der Überlastung elastische Verformung ist klein,Verbesserung der Rotationsgenauigkeit des Arbeitstisches und der Tragfähigkeit.
Ich bin nicht derjenige, der das Problem hat.
Siehe auch:Vier Stationen elektrischer Werkzeugpfosten: hohe Positionierungsgenauigkeit, große Klemmkraft, große Ladekapazität, stabil und zuverlässig.größere Klemmkraft.
Ich bin nicht derjenige, der das Problem hat.
Siehe auch:Die Kunden können sich für FANUC, SIEMENS oder KND, andere CNC-Systeme, entscheiden.
Ich bin nicht derjenige, der das Problem hat.
Siehe auch:Gemäß besonderen Anforderungen ist die gesamte Maschinenabdeckung, der Splitterförderer,..
Umfassende Prüfteile(nur für CNC-Drehmaschinen):
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
Kundenakzeptanz
Warum Sie uns wählen
Renishaw-Laser-Interferometer (nur für CNC-Drehmaschine):
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
