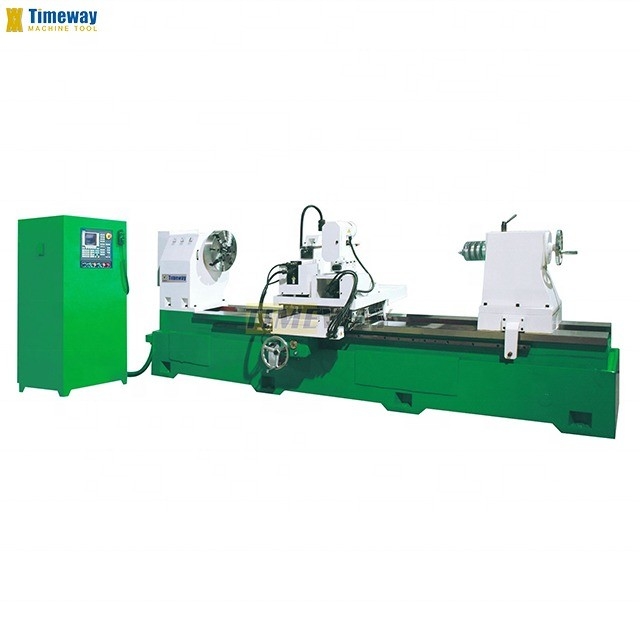

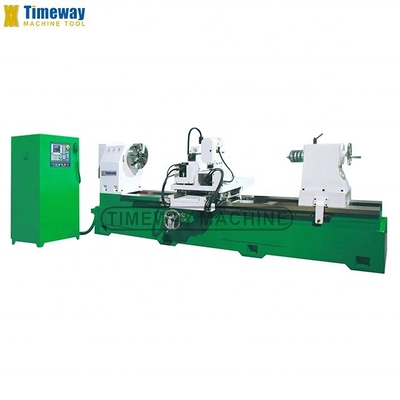

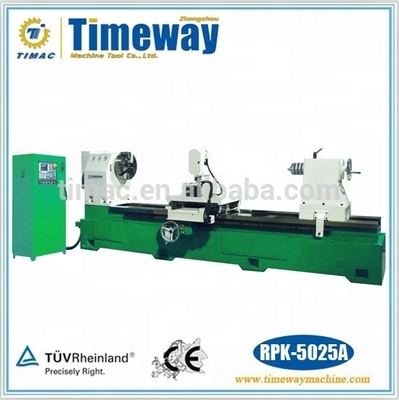

MT 5 Spindelbohrung 58mm Spezialisierte CNC-Roll-Notching- und Gravurdrehscheibe
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Modellnummer: | RPK-5025 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $100,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzpaletten oder Holzgehäuse |
| Versorgungsmaterial-Fähigkeit: | 300 Satz/Sätze pro Jahr |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 2500 |
|---|---|---|---|
| Struktur: | Flachbett-Drehbank | Bearbeitungsfähigkeit: | Schweres Gewicht |
| Max. Weight des Werkstückes (Kilogramm): | 150 KILOGRAMM | Breite des Betts (mm): | 700 Millimeter |
| Leistung des Spindelmotors ((kW): | 7 Kilowatt | Nummer der Spindeln: | Einzigartig |
| Anzahl der Achsen: | 4 | Fahrt (X-Achse): | 500 MM |
| Fahrt (Z-Achse): | 600 mm | Positionierungsgenauigkeit (mm): | ±0,002 |
| Wiederholbarkeit (X/Y/Z) (mm): | ±0,002 | Abmessungen (L*W*H): | 4300x1750x1800 mm |
| Spannung: | 380 V 50 Hz | CNC-Steuerungssystem: | FANUC |
| Werkzeugposten: | 8 | Gewicht (Kg): | 5580 |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | CNC oder nicht: | Maschinen für die Maschinenherstellung |
| Steuerungssystem: | Siemens CNC-System | Max. Length des Werkstückes: | 2500 mm |
| Spindelbohrung des Kopfstocks: | MT5 | Max. Spindelgeschwindigkeit des Fliegerfräskopfes: | 550RPM |
| Max. Spindelgeschwindigkeit des Drehkopfes: | 2850rpm | Min. der Längeneinheit der Futtermittel: | 0.001 mm |
| Max. Swing Diameter: | 500 mm | Nettogewicht: | 5580 KG |
| Kühlmittelpumpenmotor: | 120 Watt | Die Situation: | Neues |
| Spindelbohrung ((mm): | 58 | Standort des Ausstellungsraums: | Ägypten, Kanada, Deutschland, Brasilien, Mexiko, Chile, Algerien, Südafrika |
| Art der Vermarktung: | Heißes Produkt 2019 | Anwendbare Branchen: | Maschinenreparaturbetriebe, Produktionsbetriebe, andere |
| Kernkomponenten: | Motor, andere | Max. Drehlänge (mm): | 2500 |
| Jahr: | 2022 | Max. Drehzahl der Spindel (rpm): | 11 Drehzahlen pro Stunde |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
1. Mit diesem CNC-Roll Notching und Markierung Drehmaschine RPK-5025, gibt es keine Notwendigkeit zu gravieren
Das Logo und die Spezifikationen von EDM nicht mehr. Keine Sorge über das durch den EDM-Markierungsprozess sehr häufig verursachte Karbidbruch. Jetzt geschieht es durch einen speziell entwickelten Drehkopf einfach und genau.Sparen Sie viel Zeit und Geld für EDM-Investitionen und Elektroden.
2. Alle internationalen Standards der gerollten Rippenstange können von dieser Maschine durchgeführt werden. Nicht nur China Halbmondnotchen von GB1499.2-2007, sondern auch alle internationalen Standards wie ISO6935-2, JIS G3112,ASTM A615, BS 4449, BS 4461, ANSI usw. Es ist die einzigartige Kerbe Maschine, die die REAL JIS und internationale Standard Kerben produzieren kann. Nicht ähnlich JIS aus China GB Standard Basis.
3.Viele Arten von Rollenmaterialien können leicht eingetastet und markiert werden, wie zum Beispiel Hoch Ni-Cr-Guss-Eisen-Rolle, HS-Stahlrolle und Wolframkarbid-Rollring.
4. Nur etwa 10 Minuten Notching kann für einen Zyklus der Stange Größe Φ20 mm in Durchmesser durchgeführt werden. Φ340 mm hohe Ni-Cr Guss-Eisenrolle.Dreifache Effizienz als zuvor.
5. Alle Zahlen, Buchstaben, Symbole und Logos können frei in die Rolle eingraviert werden.Diese spezielle Konstruktion reduziert die Arbeitsintensität des Fliegenschneider Fräskopf und halten lange Lebensdauer für den Kunden- Viel besser als eine Kombination mit Kerbe und Gravierungen.
6Der berühmte Siemens SINUMERIK 808D CNC-Controller garantiert eine zuverlässige und langlebige Qualität.
7. Japan YASKAWA Servomotoren garantieren leistungsfähiges Laufen für Notching und Gravur. Es hat sich als die beste für Notching Maschine erwiesen. Keine in diesem Bereich zu schlagen.
8. unabhängiger Servomotor für alle vier Achsen.
9. drei Achsen gleichzeitig ausführen.

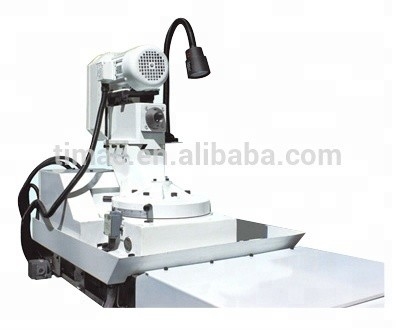

10. Patentierter Fliegenschneider Fräskopf gewährleistet die hohe Präzision der Ausschnitte in Abmessungen ((Ribbentiefe, Dicke und Bleiwinkel).Es ist besonders wichtig, wenn auf Wolframkarbidringe und Verbundrollen durchgeführt.
Das Logo und die Spezifikationen von EDM nicht mehr. Keine Sorge über das durch den EDM-Markierungsprozess sehr häufig verursachte Karbidbruch. Jetzt geschieht es durch einen speziell entwickelten Drehkopf einfach und genau.Sparen Sie viel Zeit und Geld für EDM-Investitionen und Elektroden.
2. Alle internationalen Standards der gerollten Rippenstange können von dieser Maschine durchgeführt werden. Nicht nur China Halbmondnotchen von GB1499.2-2007, sondern auch alle internationalen Standards wie ISO6935-2, JIS G3112,ASTM A615, BS 4449, BS 4461, ANSI usw. Es ist die einzigartige Kerbe Maschine, die die REAL JIS und internationale Standard Kerben produzieren kann. Nicht ähnlich JIS aus China GB Standard Basis.
3.Viele Arten von Rollenmaterialien können leicht eingetastet und markiert werden, wie zum Beispiel Hoch Ni-Cr-Guss-Eisen-Rolle, HS-Stahlrolle und Wolframkarbid-Rollring.
4. Nur etwa 10 Minuten Notching kann für einen Zyklus der Stange Größe Φ20 mm in Durchmesser durchgeführt werden. Φ340 mm hohe Ni-Cr Guss-Eisenrolle.Dreifache Effizienz als zuvor.
5. Alle Zahlen, Buchstaben, Symbole und Logos können frei in die Rolle eingraviert werden.Diese spezielle Konstruktion reduziert die Arbeitsintensität des Fliegenschneider Fräskopf und halten lange Lebensdauer für den Kunden- Viel besser als eine Kombination mit Kerbe und Gravierungen.
6Der berühmte Siemens SINUMERIK 808D CNC-Controller garantiert eine zuverlässige und langlebige Qualität.
7. Japan YASKAWA Servomotoren garantieren leistungsfähiges Laufen für Notching und Gravur. Es hat sich als die beste für Notching Maschine erwiesen. Keine in diesem Bereich zu schlagen.
8. unabhängiger Servomotor für alle vier Achsen.
9. drei Achsen gleichzeitig ausführen.
10. Patentierter Fliegenschneider Fräskopf gewährleistet die hohe Präzision der Ausschnitte in Abmessungen ((Ribbentiefe, Dicke und Bleiwinkel).Es ist besonders wichtig, wenn auf Wolframkarbidringe und Verbundrollen durchgeführt.
11. Einfache Umstellung von Kerbe auf Gravur durch einzigartig gestalteten Fliegenfräsenkopf und drehbaren Gravurkopf, die auf einer Seite montiert wurden.Vermeiden Sie die Roll-Ladung Kollision und keine weitere Kopfschmerzen für die Demontage von Fly Cutter Arbor, Schneiderunterstützung; keine Notwendigkeit, Drehkopf und Reset-Werkzeug für die Gravur, die Sie in der Seriemaschine betreiben zu verstellen.
12. Rechteckiges schweres Gießbett mit zwei quadratischen Wegen gewährleistet eine hohe Steifigkeit. Quadratische Wege zwischen Sattel und Schürze bieten Steifheitsunterstützung für die Kerbe und Gravur.Die Steifigkeit reduziert viel Notching Vibration und helfen, eine gute Schneidendurchgang zu erreichen. (Kein schwacher Schwanz, Dreieck oder Bogenrollenführer kann in dieser Maschine gefunden werden) ein Stück Schneidwerkzeug ist in der Lage, alle Kerben für eine Rolle zu machen.Viel Einsparung für Werkzeugkosten und Werkzeugschärfzeit.
13. Turzit-B-Box-Weg zur Verfügung stellen starke und glatte Bewegung für die hohe Präzision Bearbeitung. gelöst die Schwäche Problem der Taubenschwanz Weg und Bogenrolle Weg, die Sie in unserer ersten Generation Maschine finden können.
14Präzisionsschrauben sorgen für eine präzise Positionierung und einen reibungslosen automatischen Betrieb.
15. Zentralisierte automatische Schmierpumpe, die durch CNC-System gesteuert wird, um die perfekte Schmierung für alle Führungswege automatisch zu gewährleisten.Keine Schadensgefahr durch fehlendes Schmieren mit einer manuellen Schmierungspumpe in einer anderen ähnlichen Maschine.
16. Industrie Wärmeaustausch Luftkühlung & anti-Staub großer elektrischer Schrank gewährleistet lange Zeit & stabile Arbeit. Es ist garantiert, dass die CNC-Maschine gut in der heißen und feuchten Südostasien arbeiten,Südasien und AfrikaVon nun an werden Sie sich nicht mehr über Arm-CNC-Controller beschweren, die unter Feuchtigkeit, Stahlpulverstaub und Schneidvibrationen leiden.
17Eine starke, stabilen Rollenart bietet eine perfekte Unterstützung für schwere Rollen, ohne Schlag von anderen populären stabilen Rollen.
18. Alte Kerben in der Rolle kann direkt von dieser Maschine etwa 3 Mal erneuert werden. Es ist nicht notwendig, abgeschnittenen alten Rillen der Rolle wie üblich zu drehen.Diese Maschine wird Ihnen helfen, viel Zeit und Geld zu sparen..
19. Speziell entworfene Schneidwerkzeugschleifmaschine C/W Werkzeugverbindung ist jetzt für Ihre Option verfügbar. Sie können die Schneidwerkzeuge jederzeit in Ihrem Geschäft schärfen.
20. Einfaches Lernen: Professionelle SIEMENS CNC mit einfach zu bedienender Software machen Ihren Job einfach.
12. Rechteckiges schweres Gießbett mit zwei quadratischen Wegen gewährleistet eine hohe Steifigkeit. Quadratische Wege zwischen Sattel und Schürze bieten Steifheitsunterstützung für die Kerbe und Gravur.Die Steifigkeit reduziert viel Notching Vibration und helfen, eine gute Schneidendurchgang zu erreichen. (Kein schwacher Schwanz, Dreieck oder Bogenrollenführer kann in dieser Maschine gefunden werden) ein Stück Schneidwerkzeug ist in der Lage, alle Kerben für eine Rolle zu machen.Viel Einsparung für Werkzeugkosten und Werkzeugschärfzeit.
13. Turzit-B-Box-Weg zur Verfügung stellen starke und glatte Bewegung für die hohe Präzision Bearbeitung. gelöst die Schwäche Problem der Taubenschwanz Weg und Bogenrolle Weg, die Sie in unserer ersten Generation Maschine finden können.
14Präzisionsschrauben sorgen für eine präzise Positionierung und einen reibungslosen automatischen Betrieb.
15. Zentralisierte automatische Schmierpumpe, die durch CNC-System gesteuert wird, um die perfekte Schmierung für alle Führungswege automatisch zu gewährleisten.Keine Schadensgefahr durch fehlendes Schmieren mit einer manuellen Schmierungspumpe in einer anderen ähnlichen Maschine.
16. Industrie Wärmeaustausch Luftkühlung & anti-Staub großer elektrischer Schrank gewährleistet lange Zeit & stabile Arbeit. Es ist garantiert, dass die CNC-Maschine gut in der heißen und feuchten Südostasien arbeiten,Südasien und AfrikaVon nun an werden Sie sich nicht mehr über Arm-CNC-Controller beschweren, die unter Feuchtigkeit, Stahlpulverstaub und Schneidvibrationen leiden.
17Eine starke, stabilen Rollenart bietet eine perfekte Unterstützung für schwere Rollen, ohne Schlag von anderen populären stabilen Rollen.
18. Alte Kerben in der Rolle kann direkt von dieser Maschine etwa 3 Mal erneuert werden. Es ist nicht notwendig, abgeschnittenen alten Rillen der Rolle wie üblich zu drehen.Diese Maschine wird Ihnen helfen, viel Zeit und Geld zu sparen..
19. Speziell entworfene Schneidwerkzeugschleifmaschine C/W Werkzeugverbindung ist jetzt für Ihre Option verfügbar. Sie können die Schneidwerkzeuge jederzeit in Ihrem Geschäft schärfen.
20. Einfaches Lernen: Professionelle SIEMENS CNC mit einfach zu bedienender Software machen Ihren Job einfach.
21Das erfahrene technische Support-Team ist immer bereit, Sie für Betriebs- und Programmiertraining zu unterstützen.
Spezifikation | Einheit | RPK-5025 |
Max. Durchmesser des Werkstücks | mm | Φ500 |
Max. Länge des Werkstücks | mm | Φ2500 |
geeignet für Schraubstahlspezifikation | mm | Φ5-Φ50 |
Schnitzeln pro Walze | So viele wie nötig | |
Eintrittswinkel | Freie Wahl | |
Auslass von Rippen | Freie Wahl | |
Mindesteinheit für Futtermittel | mm | 0.001 |
Mindesteinheit für Futtermittel | - Nein. | 0.001 |
Max. Spindelgeschwindigkeit des Fräskopfes zum Schneiden des Flugzeugs | Umdrehungen pro Minute | 550 |
Max. Spindelgeschwindigkeit des drehbaren Fräskopfes | Umdrehungen pro Minute | 2850 |
Spindelbohrung des Kopfstocks | MT5 | |
Schlagzeug für den Kopf ((4 Schlagzeug für den Kiefer)) | mm | Φ400 |
Motor mit Drehkopf | kW | 1.1 |
Drehgeschwindigkeit des Werkstücks | Deg/min | 50 bis 600 |
Schnelle Zufuhrgeschwindigkeit des Werkstücks | Deg/min | 4000 |
Drehgeschwindigkeit des Drehkopfes | Deg/min | 40 bis 600 |
Kühlmittelpumpenmotor | w | 120 |
CNC-Steuerungssystem (Steuerung in 4 Achsen und gleichzeitige Bewegung in 3 Achsen) | Siehe Anhang I. | |
Leistung des CNC-Steuerungssystems | V/HZ | 220/50 |
X-Achsen-Servomotor (Flieger-Schneiderachse) | kW | 4.4 |
Y-Achsen Servomotor (Roll-Achse) | kW | 1.3 |
Z-Achsen Servomotor (Versorgungsachse) | kW | 3 |
C-Achsen-Servomotor (Schwenkeachse) | kW | 1.3 |
Ausgangsdrehmoment des Servomotors ((X-Achsen, Achse des Fliegerschneiders) | N.m. | 28.4 |
Ausgangsdrehmoment des Servomotors ((Y-Achse, Rollachse) | N.m. | 8.34 |
Ausgangsdrehmoment des Servomotors (Z-Achsen, Z-Achs) | N.m. | 8.34 |
Ausgangsdrehmoment des Servomotors (C-Achsen, Drehachse) | N.m. | 28.4 |
Verpackungsgröße der Maschine | mm | 4300*1750*1800 |
Verpackungsgröße des elektrischen Schranks | mm | 1000*800*1800 |
Nettogewicht | Weigerung | 5580 |
