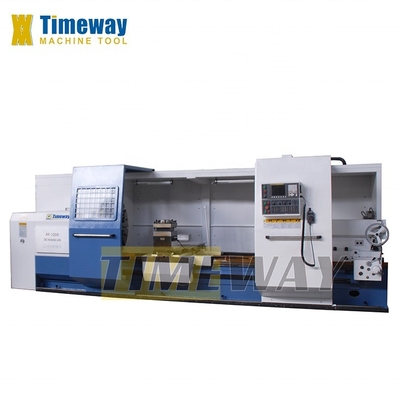

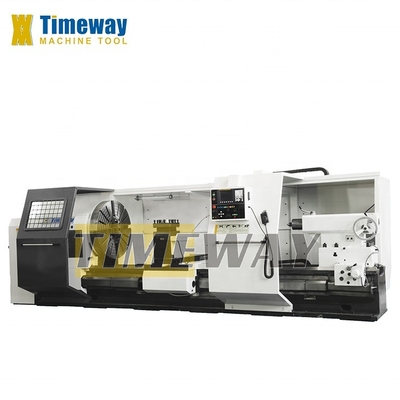

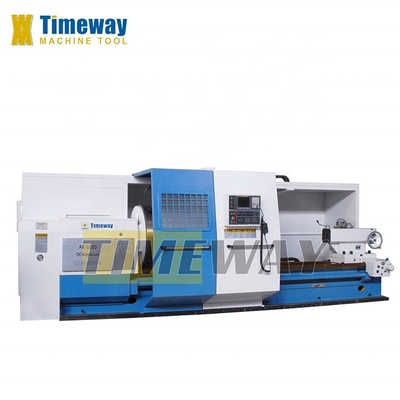

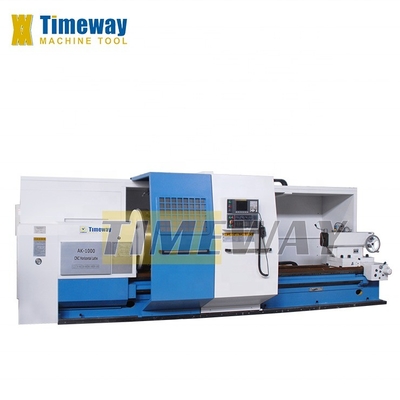

Flexible Fertigung von Hochpräzisions-horizontalem Drehkreislauf für CNC-Drehmaschinen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Timeway |
| Modellnummer: | AK1250B |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $110,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse |
| Versorgungsmaterial-Fähigkeit: | 50 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Typ: | Vertikal | Max. Länge des Werkstücks (mm): | 5000 |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Max. Weight des Werkstückes (Kilogramm): | 6000 |
| Breite des Betts (mm): | 755 Millimeter | Leistung des Spindelmotors ((kW): | 30 |
| Nummer der Spindeln: | Einzigartig | Anzahl der Achsen: | 2 |
| Fahrt (X-Achse): | 690 mm | Fahrt (Z-Achse): | 5000 Millimeter |
| Positionierungsgenauigkeit (mm): | ±0.01 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.008 |
| Abmessungen (L*W*H): | 8300 x 2780 x 2600 mm | Spannung: | In der Reihenfolge |
| CNC-Steuerungssystem: | FANUC | Werkzeugposten: | 4 |
| Gewicht (Kg): | 14800 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Flexible Fertigung | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Bett-Breite: | 755mm | Ladekapazität: | 6000 kg (optional: 8000) |
| Spindel-Nase: | A2 bis 15 | Spindeltonner: | Metrik 140 |
| Mittelhöhe: | 700 mm | Chuck Größe: | 1000 mm |
| X/Z-Achse Schnellzufuhrgeschwindigkeit: | Bei der Prüfung der Prüfung ist der Prüfstand zu verwenden. | Farbe: | Zusätzlich |
| Arbeitsgenauigkeit: | IT6 | Arbeitsraue: | Ra1,6um |
| Die Situation: | Neues | Spindelbohrung ((mm): | 130 |
| Toolpost-Marke: | YANTAI | Anwendbare Branchen: | Maschinenreparaturwerkstätten, Produktionsbetriebe, Lebensmittel- und Getränkefabriken, Druckereien, |
| Standort des Ausstellungsraums: | Kanada, Vereinigtes Königreich, USA, Italien, Frankreich, Deutschland, Brasilien, Mexiko, Russland, | Kernkomponenten: | Lager, Motor, Pumpe, Zahnrad, SPS, Druckbehälter, Getriebe, CNC-System |
| Max. Drehlänge (mm): | 4800 | Art der Vermarktung: | Warmes Produkt 2021 |
| Jahr: | 2021 | Max. Drehzahl der Spindel (rpm): | 320 R/m |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
√ CNC-System von FANUC/GSK/SIEMENS √ 4-Maulwurf √ Elektrische Werkzeugstange mit 4 Stationen √ Arbeitsleuchte √ Kühlsystem √ Halbgeschlossene Abdeckung √ Manueller Impulsgenerator (MPG) √ Toten Zentren √ Ölpistolen √ Pilotlampe √ Automatische Schmierpumpe √ Handbewegung der Schwanzstange √ Werkzeuge und Werkzeugkasten √ Ausgleichswinkel und Schrauben √ Bedienungsanleitung (englisch) | _ Elektrisch bewegliche Schwanzstange _ Stetige Ruhe _ Folgen Sie dem Rest _ 6-Stations-Werkzeug-Stand _ Live-Zentren _ Klimaanlage _ Splitterförderer _ Vollen Schutz |
Spezifikation | Einheit | AK-1000B | AK-1250B | AK-1400B | AK-1600B | |||
Max. Schwenken Sie sich übers Bett. | mm | 1000 | 1250 | 1400 | 1640 | |||
Max, schwenken Sie über die Kreuzrutsche. | mm | 630 | 880 | 1030 | 1250 | |||
Abstand zwischen den Zentren | mm | Die Kommission hat die Kommission aufgefordert, die für die Zwecke der Verordnung (EG) Nr. 45/2001 vorgesehenen Maßnahmen zu ergreifen. | ||||||
Max. Drehlänge | mm | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- | ||||||
Breite des Betts | mm | 755 | 755 | 755 | 755 | |||
Ladekapazität | Weigerung | 6000 (optional: 8000) | 6000 (optional: 8000) | 6000 (optional: 8000) | 6000 (optional: 8000) | |||
Spindelnase | mm | A2 bis 15 | A2 bis 15 | A2 bis 15 | A2 bis 15 | |||
Spindelbohrung | mm | 130 | 130 | 130 | 130 | |||
Spindelverstärker | - | Metrik 140 | Metrik 140 | Metrik 140 | Metrik 140 | |||
Drehzahl der Spindel (hydraulische 4 Schritte, Schrittlos) | Umdrehungen pro Minute | 5 bis 320 | 5 bis 320 | 5 bis 320 | 5 bis 320 | |||
Mittelhöhe | mm | 500 | 625 | 700 | 820 | |||
Schlägergröße (4-Kiefer) | mm | 1000 | 1000 | 1000 | 1000 | |||
X/Z-Achse Min. Zuführungseinheit | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | |||
X/Z-Achse Schnellzufuhrgeschwindigkeit | mm/min | 3000/5000 | 3000/5000 | 3000/5000 | 3000/5000 | |||
Kreuzfahrt (X) | mm | 570 | 570 | 690 | 630 | |||
Art der Werkzeugpfosten | - | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | |||
Zeit für den Werkzeugwechsel | s | 2.6 | 2.6 | 2.6 | 2.6 | |||
Genauigkeit der Wiederholung der Positionierung des Turms | mm | 0.01 | 0.01 | 0.01 | 0.01 | |||
Größe des Werkzeugbereichs | mm | 40x40 | 40x40 | 40x40 | 40x40 | |||
Durchmesser der Schwanzfeder | mm | 160 | 160 | 160 | 160 | |||
Schwanzfederfeder | mm | 300 | 300 | 300 | 300 | |||
Schwanzfederfeder | - | USE-Betrieb | USE-Betrieb | USE-Betrieb | USE-Betrieb | |||
CNC-System | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | |||
Arbeitsgenauigkeit | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||
Oberflächenrauheit | μm | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | |||
Hauptmotorleistung | kW | 30 | 30 | 30 | 30 | |||
Maschinengewicht | Weigerung | 9800/10200/10600/11800/13000/14800/16600/20600/24600/28600/- | ||||||
Maschinenlänge | mm | Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem Vorschlag zu unterbreiten. | ||||||
Maschinenbreite | mm | 2530 | 2530 | 2780 | 2780 | |||
Maschinenhöhe | mm | 2150 | 2150 | 2600 | 2600 | |||
Maschinendetails
- Ich weiß nicht.
- Standard 4 Kiefer unabhängige Schlauch zum Klemmen speziell geformte Teile.
Elektrischer Turm mit 4 Stationen:
- Ein Elektro-Turm mit hoher Positionsgenauigkeit.
CNC-System:
Siemens, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK usw. für Ihre Wahl.
Rückenstock:
Die manuelle Bewegung ist Standard, die elektrische Bewegung ist optional.
Elektrische Schranke nach der CE-Norm:
Ein klares und ordentliches elektrisches Layout;
Einführung von CE-Standard-Elektrokomponenten.
Automatische Schmierpumpe:
Automatisch und mit Unterbrechungen schmieren Sie jede Leitbahn, um die Lebensdauer der Maschine zu verlängern.
Vertikaler Turm mit 4 Stationen:
Standards
Vertikaler Turm mit 6 Stationen:
Zusätzlich
Horizontales Turm mit 6 Stationen:
Zusätzlich
Prüfung - Rundheit und Zylinderform:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm
Prüfung - Vertikalität:
Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm
Prüfung - Rauheit:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
Drehtests:
Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
Umfassende Prüfteile:
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
Warum Sie uns wählen
Renishaw Laser Interferometer:
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
