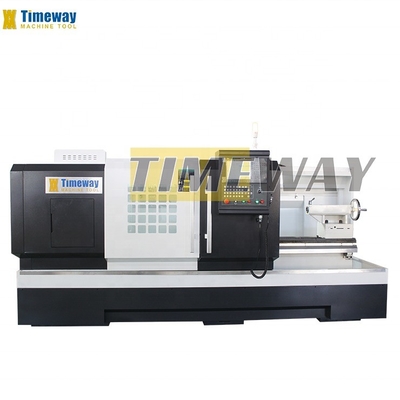

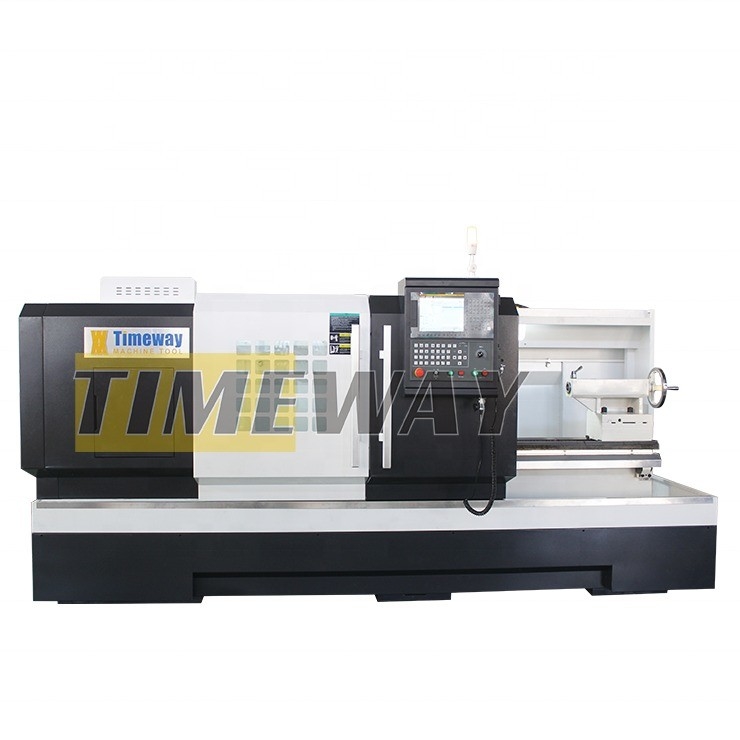

2630x1400x1550mm Hochpräzisions-Flachbett-CNC-Drehmaschine mit 4 Werkzeugstellen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
| Modellnummer: | CK-400/CK-500 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $30,000.00/sets 1-2 sets |
| Verpackung Informationen: | aus Holz oder Sperrholz |
| Versorgungsmaterial-Fähigkeit: | 300 Satz/Sätze pro Jahr |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 1000 |
|---|---|---|---|
| Struktur: | Flachbett-Drehbank | Bearbeitungsfähigkeit: | Revierdienst |
| Breite des Betts (mm): | 405 mm | Leistung des Spindelmotors ((kW): | 5.5 |
| Nummer der Spindeln: | Einzigartig | Anzahl der Achsen: | 2 |
| Fahrt (X-Achse): | 290mm | Fahrt (Z-Achse): | 920 Millimeter |
| Abmessungen (L*W*H): | 2630x1400x1550 mm | Spannung: | Auf Wunsch der Kunden |

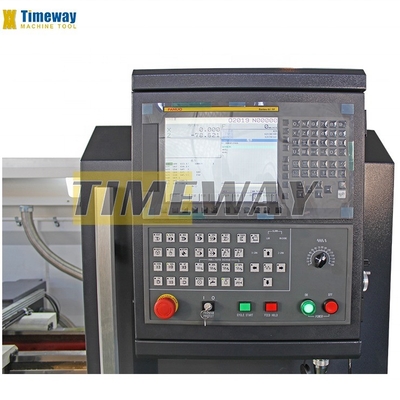

| CNC-Steuerungssystem: | FANUC | Werkzeugposten: | 4 |
| Gewicht (Kg): | 2700 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| CNC oder nicht: | Maschinen für die Maschinenherstellung | Automatische Einstufung: | Automatisch |
| Dienstleistungen nach dem Verkauf: | Ingenieure für die Auslandservice von Maschinen | CNC-Drehmaschine mit hoher Präzision: | Flachbett-CNC-Drehmaschine |
| Max. Swing Diameter: | 400 mm | Gewicht: | 2700Kg |
| Leistung ((w): | 5.5 kW | Max.Swing über Bett: | 400 mm |
| Max. Drehlänge: | 750mm | Spindel-Nase: | A2-6 |
| Die Situation: | Neues | Toolpost-Marke: | HONGDA |
| Anwendbare Branchen: | Maschinenreparaturbetriebe, Produktionsbetriebe | Standort des Ausstellungsraums: | Italien, Brasilien, Indien |
| Art der Vermarktung: | Heißes Produkt 2019 | Kernkomponenten: | Lager |
| Max. Drehlänge (mm): | 900 | Max. Drehzahl der Spindel (rpm): | 2800 R/m |
| Spindelbohrung ((mm): | 56 | Hafen: | Hafen von China |
Produkt-Beschreibung
Beschreibung der Produkte
Eigenschaften:
1Die Längs- und Querschnittströmung erfolgt durch Kugelschrauben, angetrieben durch Servomotoren.

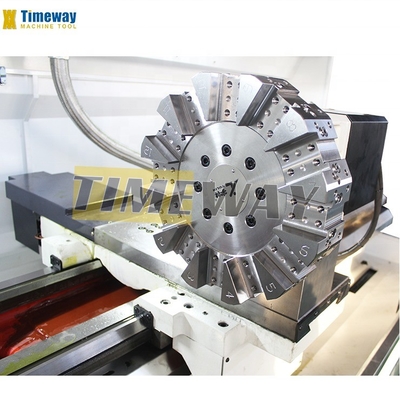

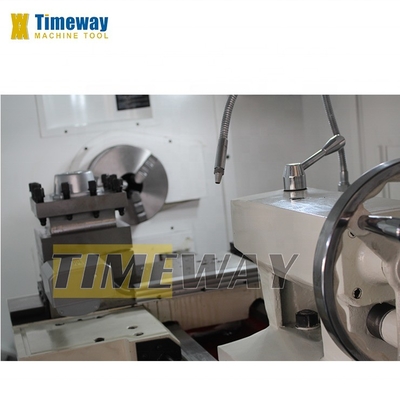

2. Entweder vertikale oder horizontale 4-Stationen oder 6-Stationen Werkzeug Post oder Gang-Werkzeuge ausgewählt werden können. Der Post ist auf Präzision umgekehrter Getriebe mit einer hohen wiederholten Positionierungsgenauigkeit.
3Sowohl Schlagzeug als auch Heckstock werden mit hydraulischem oder manuellem Typ geliefert.
4Das Spindelsystem ist sehr steif und präzise.
1Die Längs- und Querschnittströmung erfolgt durch Kugelschrauben, angetrieben durch Servomotoren.
2. Entweder vertikale oder horizontale 4-Stationen oder 6-Stationen Werkzeug Post oder Gang-Werkzeuge ausgewählt werden können. Der Post ist auf Präzision umgekehrter Getriebe mit einer hohen wiederholten Positionierungsgenauigkeit.
3Sowohl Schlagzeug als auch Heckstock werden mit hydraulischem oder manuellem Typ geliefert.
4Das Spindelsystem ist sehr steif und präzise.
Spezifikation | CK-400 | CK-500 | |
Max. Schwenken Sie sich übers Bett. | Ø400 mm | Ø500 mm | |
Max. Schwenken Sie über den Wagen. | Ø210 mm | Ø290 mm | |
Breite des Bettes | 405 mm | 405 mm | |
Höchstdrehlänge | 1000 mm | 1000 mm/1500 mm | |
Max. Drehlänge | 900 mm | 900 mm | |
Spindelnase | A2·6 | D8 | |
Spindelbohrung | Ø56 mm | Ø80 mm | |
Kegellochdurchmesser und Spindellochverjüngung | MT.Nr. 6 | MT.Nr. 7 | |
Schritte der Spindelgeschwindigkeit (Handbuch) | Variable | 3 ((Variable in jedem Schritt) | |
Spindelgeschwindigkeitsbereich | 450 bis 2800 R/min | 40~165,160~660,660~2000r/min | |
Schnellzufuhr für Achse Z | 10 m/min | ||
Schnellzufuhr für Achse X | 8 m/min | ||
Max. Fahrt der Achse Z | 920 mm | ||
Max. Fahrt der Achse X | 290 mm | 310 mm | |
Min. Eingabe | 0.001 mm | ||
Werkzeugposten | 4 Wege | ||
Querschnitt des Werkzeugs | 25 × 25 mm | 32 × 32 mm | |
Außendurchmesser | Ø75 mm | ||
Verstärkung der Bohrung | MT. Nein.5 | ||
Max. Überqueren | 150 mm | ||
X/Z-Motordrehmoment | 4.7/7Nm | 7/9.5Nm | |
Leistung des Hauptmotors | 5.5 KW | 7.5 KW | |
Leistung der Kühlpumpe | 90 W | ||
Gesamtmaße ((L × W × H) | 2630 × 1400 × 1550 mm | 2530 × 1400 × 1600 mm | |
Nettogewicht | 2700 kg | 2850 kg | |

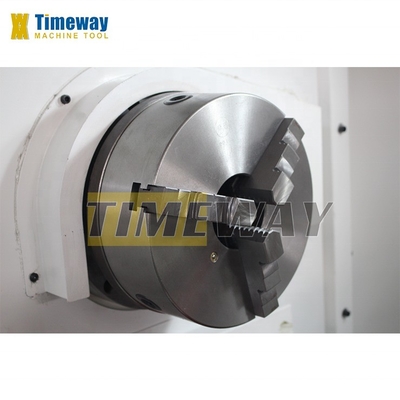

·3 Kieferschlag · 4 Kieferschlag · Totes Zentrum · Gesichtsplatte · Ständige Ruhe · Nach der Ruhezeit · Verringerungsschuhe · Ölpistole · Kühlmittelanlage · Arbeitslicht · Verfolgungswinkelanzeige | · Schnellwechselwerkzeug · 2/3 Achse DRO ·Wohnzentrum · Verstärkte Drehverbindung ·Chuck-Wächter ·Schraubenschutz ·Werkzeugpostwache |
