800 mm Arbeitstisch und 1070 mm Bettbreite CNC-Vertikaldrehscheibe für Bohrmaschinen
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMEWAY |
| Modellnummer: | VLK800E |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $50,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Typ: | Vertikal | Max. Länge des Werkstücks (mm): | 800 |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Max. Weight des Werkstückes (Kilogramm): | 2000 |
| Breite des Betts (mm): | 1070mm | Leistung des Spindelmotors ((kW): | 22 |
| Nummer der Spindeln: | Einzigartig | Anzahl der Achsen: | 2 |
| Fahrt (X-Achse): | 570 Millimeter | Fahrt (Z-Achse): | 650 Millimeter |
| Positionierungsgenauigkeit (mm): | ±0.01 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.008 |
| Abmessungen (L*W*H): | 4300 x 2380 x 4290 mm | Spannung: | 220 V bis 480 V |
| CNC-Steuerungssystem: | Siehe Anhang I. | Werkzeugposten: | 4 |
| Gewicht (Kg): | 8500 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Hohe Produktivität | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 2 Jahre |
| Max. Swing Diameter: | 950 mm | Max. Turning Diameter: | 800 mm |
| Max. Gewichtshöhe: | 800 mm | Spindelgeschwindigkeitsschritte: | 2 Schritte, Schrittlos im Schritt |
| Spindel-Drehzahlbereiche: | 2 bis 320 Rpm | Größe des Arbeitstisches: | 800 mm |
| Ladekapazität: | 2000 kg | X/Z-Achsen-Versorgungsgeschwindigkeit: | 0.1-500mm/min |
| X/Z-Achse Schnellzufuhrgeschwindigkeit: | 2000 mm/min | Max.Länge des Werkstücks: | 800 mm |
| Die Situation: | Neues | Toolpost-Marke: | Yantai, China |
| Anwendbare Branchen: | Maschinenreparaturbetriebe, Produktionsbetriebe | Standort des Ausstellungsraums: | Kanada, USA, Italien, Frankreich, Deutschland, Brasilien, Peru, Mexiko, Russland, Spanien, Chile, Ko |
| Art der Vermarktung: | Gewöhnliche Ware | Jahr: | 2021 |
| Max. Drehzahl der Spindel (rpm): | 320 R/m | Spindelbohrung ((mm): | 150 |
| Max. Drehlänge (mm): | 800 | Kernkomponenten: | Bei der Prüfung der Verwendung der in Anhang I der Verordnung (EG) Nr. 715/2009 genannten Verfahren |
| Hafen: | China-Häfen | ||
Produkt-Beschreibung

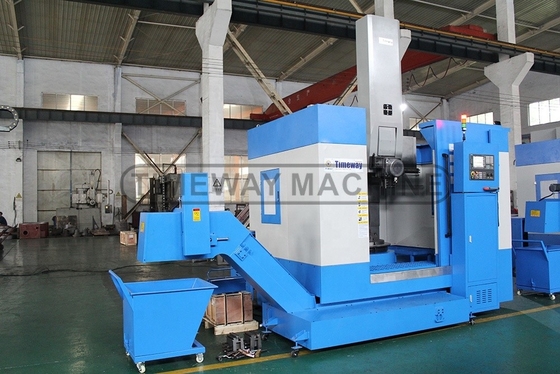

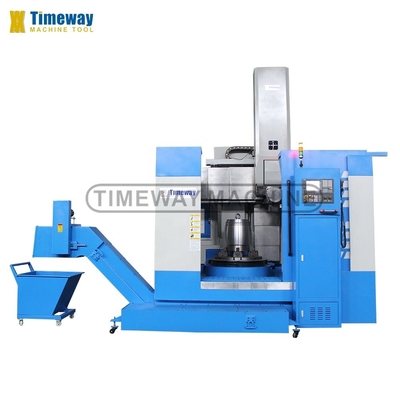

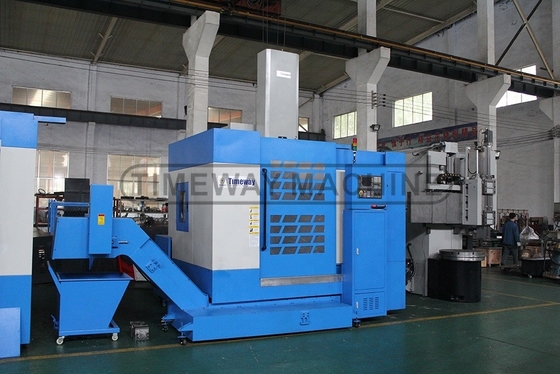

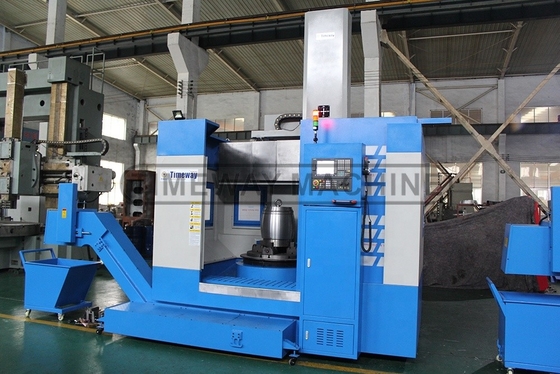

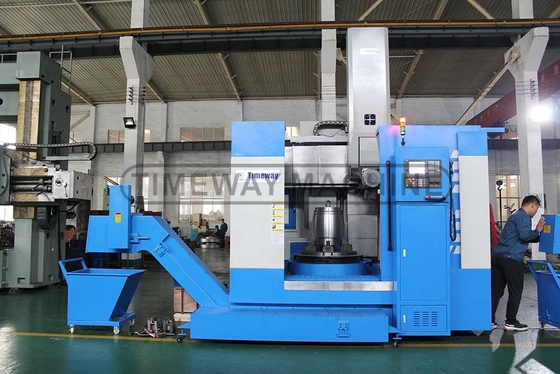

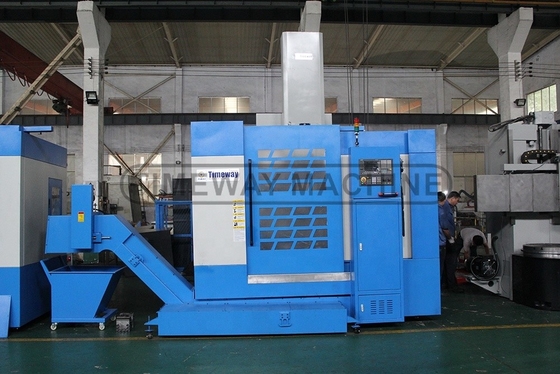

CNC-Vertikaldrehmaschine
Beschreibung der Produkte
Automatisches Schmiersystem, vollständig geschlossene Abdeckung, Klimaanlage, Ölkühler | SIEMENS 828D, FANUC 0i-TF, spezielle Leuchte |
Spezifikationen | Einheit | VLK800E | VLK1250E | VLK1600E | VLK2000E | |||
Max. Schwingendurchmesser | mm | 950 | 1250 | 1600 | 2000 | |||
Max. Drehdurchmesser | mm | 800 | 1250 | 1600 | 2000 | |||
Max. Höhe des Werkstücks | mm | 800 | 1000 | 1000 | 1250 | |||
Max. Gewicht des Werkstücks | Weigerung | 2000 | 5000 | 8000 | 12000 | |||
Hauptmotorleistung | kW | 22 | 22 | 30 | 37 | |||
Durchmesser der Arbeitsplatte | mm | 800 | 1010 | 1400 | 1800 | |||
Max. Drehmoment des Arbeitstisches | KN.m | 10 | 17.5 | 25 | 32 | |||
Drehzahlbereich der Arbeitsplatte | Umdrehungen pro Minute | 2-320 | 1.25-200 | 1-160 | 4 bis 125 | |||
Zahl der Werkzeugstation | Stück | 4 | 4 | 4 | 4 | |||
Werkzeugstäbe des äußeren Drehwerkzeugs | mm | 32x40 | 32x40 | 32x40 | 32x40 | |||
Antriebstyp | - | Elektrisch | Elektrisch | Elektrisch | Elektrisch | |||
X-Achsen-Kugelschraubgröße (Dia. x Schraubweite) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Z-Achse Kugelschraube Größe (Dia. x Schraubweite) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Fahrt auf der X-Achse | mm | -20 bis 550 | -20 bis 800 | -20 bis 1030 | -20 bis 1150 | |||
Fahrt auf der Z-Achse | mm | 650 | 650 | 800 | 800 | |||
Zufuhrbereich ((X/Z) | mm | 0.1 bis 500 | 0.1 bis 500 | 0.1 bis 500 | 0.1 bis 500 | |||
Schnelle Zufuhrgeschwindigkeit | mm/min | 2000 | 2000 | 2000 | 2000 | |||
CNC-System | - | Siemens 808D | Siemens 808D | Siemens 808D | Siemens 808D | |||
Drehmoment des Servomotors ((X/Z) | N.m. | 11/11 | 11/11 | Die Bibel, 15/11 | Die Bibel, 15/11 | |||
Leistung | Qualität | 30 | 37 | 45 | 52 | |||
Maschinennettogewicht | Weigerung | 8500 | 11000 | 14500 | 18500 | |||
Maschinendimension (LxWxH) | cm | 430x238x429 | 478x257x440 | 563x301x466 | 580x368x494 | |||
Splitterförderer | - | Kettentyp | Kettentyp | Kettentyp | Kettentyp | |||
Standards | - | Automatisches Schmiersystem, vollständig geschlossene Abdeckung, Klimaanlage, Ölkühler | ||||||
Zusätzlich | - | SIEMENS 828D, FANUC 0i-TF, spezielle Leuchte | ||||||
Maschinendetails
1Die Reihe der CNC-Vertikaldrehmaschine mit einer einzigen Spalte wurde durch die Aufnahme moderner fortgeschrittener Konstruktions- und Fertigungstechniken und die Verwendung von CAD-Optimierungskonstruktionsmethoden entwickelt.mit dem neuesten Designkonzept und Ausstattung mit inländischen und ausländischen fortschrittlichen Funktionen. 2. Realisieren starke Schneiden auf die Struktur Leistung, die Arbeitstisch Übergewicht Belastung, Maschine hohe dynamische und statische Steifigkeit, alle Bewegung Sicherheit und Stabilität,lange Lebensdauer und hohe Verarbeitungsleistung3. Die Maschine eignet sich für das Schneiden von Hochgeschwindigkeitswerkzeugen aus Stahl und Karbid sowie für die Verarbeitung von Werkstücken aus allen Eisen- und Nichteisenmetallen und einigen Nichtmetallen.Die Maschine kann den Prozess der rauen und fertig drehen innerhalb und außerhalb Zylinder abschließen5. Die Maschine besteht hauptsächlich aus einer Säule, einem Arbeitstisch, einem Balken, einem vertikalen Werkzeugpfosten, einem Hauptgetriebe,Beam-Lifting-Mechanismus, vertikaler Werkzeug-Zuführmechanismus, Strahlleitschutzvorrichtung, vollständige Maschine, elektrisches System, hydraulisches System, Kühlsystem usw.
Ich bin nicht derjenige, der das Problem hat.
Siehe auch:Arbeitstisch verwendet eine integrierte, hochsteife, hochpräzise und kurze festgebaute Spindelstruktur,die Spindel ist mit einem Satz hochpräzisen Kugellagers und einem Satz doppelter, kurzer, zylindrischer Rollenlager ausgestattet. Kompaktes Aufbauwerk, gleichzeitig tragen Radiallast, die axiale Belastung und Neigungsmoment, und unter der Überlastung elastische Verformung ist klein,Verbesserung der Rotationsgenauigkeit des Arbeitstisches und der Tragfähigkeit.
Ich bin nicht derjenige, der das Problem hat.
Siehe auch:Vier Stationen elektrischer Werkzeugpfosten: hohe Positionierungsgenauigkeit, große Klemmkraft, große Ladekapazität, stabil und zuverlässig.größere Klemmkraft.
Ich bin nicht derjenige, der das Problem hat.
Siehe auch:Die Kunden können sich für FANUC, SIEMENS oder KND, andere CNC-Systeme, entscheiden.
Ich bin nicht derjenige, der das Problem hat.
Siehe auch:Gemäß besonderen Anforderungen ist die gesamte Maschinenabdeckung, der Splitterförderer,..
Prüfung - Rundheit und Zylinderform:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm
Prüfung - Vertikalität:
Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm
Prüfung - Rauheit:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
Drehtests:
Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
Umfassende Prüfteile(nur für CNC-Drehmaschinen):
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
Firmenvideo
Kundenfeedback
Unsere Dienstleistungen
1- Kostenpreis für Ersatzteile, die nach Ablauf der Garantiezeit erhältlich sind.Schnelle Reaktion und Antwort auf technische Fragen zu jeder Zeit während der gesamten Lebensdauer der Maschine3. Übersee nach Service-Zentrum in einigen Regionen verfügbar. 4. Ingenieur im Ausland Service auf Anforderung des Kunden verfügbar ((relative Kosten durch den Kunden geboren).
Einführung in das Unternehmen
Fabrikanzeige:
Profil der Fabrik:
Unsere Fabrik wurde 2014 gegründet. Es hat professionelle Techniker, ein Forschungs- und Entwicklungsteam, produziert und verkauft CNC-Ausrüstung und bietet professionelle kundenspezifische Dienstleistungen.Unsere Produkte werden weit verbreitet in der Formenverarbeitung verwendet, 3C-Produkte, landwirtschaftliche Maschinen, Erdölmaschinen, Autoteileverarbeitung, Luft- und Raumfahrtindustrie usw., die mehr als 60 Länder und Regionen im In- und Ausland verkaufen.
Text Einleitung:
Firmenprofil:
Timeway Machine Tool Co., Ltd. ist ein professionelles Werkzeugmaschinenherstellungsunternehmen, die wichtigsten Produkte sind Drehmaschine, Fräsmaschine, Schleifmaschine usw.,und entsprechend den Bedürfnissen der Kunden können wir auch verschiedene Spezialmaschinen entwerfen und fertigen, um im Bereich der Werkzeugmaschinen Dienstleistungen im Bereich der technologischen Modernisierung und Umwandlung zu erbringen.
Besucher:
Bisher haben wir viele Kunden aus dem Ausland erhalten, und sie sind alle sehr zufrieden mit unserer Firma und Produkte
Ausstellungen:
Seit der Gründung des Außenhandelsministeriums haben wir an verschiedenen inländischen und internationalen Ausstellungen wie der Herbst-Kantonmesse, der Pekinger Ausstellung,Ausstellung in Shanghai, Moskau, Äthiopien und Russland und haben langfristige freundschaftliche Kooperationsbeziehungen mit Ausstellungskunden aufrechterhalten.
Häufig gestellte Fragen
F: Warum haben Sie sich für TIMEWAY MACHINE entschieden?
A: 1. Hohe Qualität mit wettbewerbsfähigem Preis; 2. Professionelles F&E-Team und 25 Jahre Exporterfahrung; 3. Exportiert in mehr als 60 Länder; 4. CE, ISO-Zertifikate; 5.24 Stunden Online-Dienst (Skype), WhatsApp, Wechat, Trademanager); 6. 12 Monate Qualitätsgarantie; 7. Übersee-Ingenieure zur Verfügung für die Problemlösung;F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?A: Ja, wir haben eine sehr strenge Qualitätskontrollabteilung eingerichtet, um gute Qualität zu gewährleisten.F: Was ist die MOQ?A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)F: Was ist mit den Zahlungsbedingungen?A: (1) T/T mit 30% Vorauszahlung und 70% Balancezahlung vor Versand; (2) Unwiderrufliche LC bei Ankunft; (3) Western Union, MoneyGram usw.F: Wie wäre es mit der Garantie?A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
