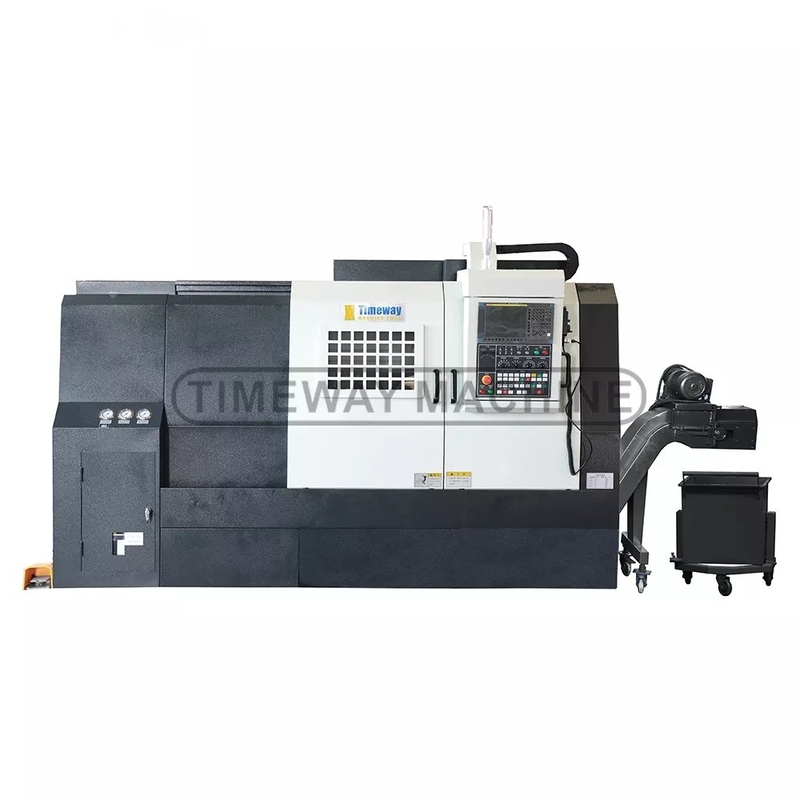

Max. Drehte Länge von 2905mm 520mm Swing CNC Drehmaschine mit 12 Werkzeug Post Stationen
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Modellnummer: | AD-25 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $30,000.00/sets >=1 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 100 Sätze pro Monat. |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 3000 |
|---|---|---|---|
| Struktur: | Schrägen-Bett-Drehbank | Bearbeitungsfähigkeit: | Mittelschwere |
| Breite des Betts (mm): | 520 Millimeter | Leistung des Spindelmotors ((kW): | 15 |
| Nummer der Spindeln: | Einzigartig | Anzahl der Achsen: | 2 |
| Fahrt (X-Achse): | 230 Millimeter | Fahrt (Z-Achse): | 590 mm |
| Spannung: | Wie angefordert | CNC-Steuerungssystem: | Siehe Anhang I. |
| Werkzeugposten: | 12 | Gewicht (Kg): | 5000 |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Hohe Produktivität |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | CNC oder nicht: | Maschinen für die Maschinenherstellung |
| Schiefe Bettart: | CNC-Drehmaschine | Spindeldrehzahlbereich: | 35 bis 3500 Dreh/min |
| Spindel-Nase: | A2-8 | Größe des Hydraulikverschlusses: | 10 Zoll. |
| Art des Werkzeugpfosten: | H12 | Werkzeug-Änderungs-Zeit: | 0.3sec |
| Dienstleistungen nach dem Verkauf: | Onlineunterstützung | Max. Swing Diameter (Millimeter): | 520 |
| Die Situation: | Neues | Anwendbare Branchen: | Baustoffwerkstätten, Maschinenreparaturwerkstätten, Produktionsbetriebe, Betriebe, Einzelhandel, Leb |
| Standort des Ausstellungsraums: | Kanada, USA, Italien, Deutschland | Art der Vermarktung: | Gewöhnliche Ware |
| Kernkomponenten: | Lager, Motor, Pumpe, Maschine | Max. Drehzahl der Spindel (rpm): | 3500 r.p.m |
| Spindelbohrung ((mm): | 87 | Max. Drehlänge (mm): | 2905 |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung

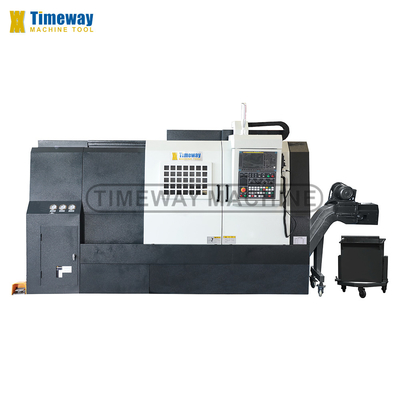

520mm Schwing-Präzision Schrägbett CNC Drehmaschine
1Die einzigartige Konstruktion, die unter Verwendung von FEA-Techniken entwickelt wurde, bietet maximale Steifheit unter den härtesten Schneidbedingungen.Hauptmotor verwendet Japan FANUC Großflächen-Hochleistungs-Wechselstrommotor, Schrittlose Drehzahl, Spindelkasten ohne Getriebe, hohe Drehzahl und geringer Lärm.mit einer Breite von mehr als 20 mm,Das X/Z-Achsen-Getriebe verwendet eine hochpräzise Kugelschraube, die direkt durch den Wechselstrommotor von FANUC angetrieben wird, ohne Gürtel- und Getriebeantrieb.Vermeidung von Gegenreaktionen und Vibrationen. 5. Taiwan 8/12-Stationen hydraulische Turm kommt Standard, Werkzeugwechsel schnell und genau, und große Sperrkraft. 6. Die hydraulische Heckstock ist Standard-Ausrüstung,Schwanzbelag wird durch programmierbare. 7. CNC-System verwendet das international renommierte FANUC, SIEMENS oder China GSKAC Servo-Steuerungssystem, große Funktionen und stabile Leistungen.Diese CNC-Drehmaschine hat einen vollständig geschlossenen Schutz, ausgestattet mit einem Sicherheitsknopf zum Notstopp, wenn es aufgrund der besonderen Auslegung des Steuerkreislaufs plötzlich auf einen plötzlichen Stromausfall oder andere Ausfälle stößt,Die Maschine kann sich selbst schützen, um die Sicherheit der Maschine und des Personals zu gewährleisten.9. Das Bedienfeld ist ca. 1500 mm vom Boden entfernt, es ist sehr moderat, ergonomisch, angenehm und leicht zu bedienen und die Bedienung der Maschine zu verstehen.Automatische ZentralschmierungDiese CNC-Drehmaschine kann als Drehzentrum verwendet werden.kann auch online-erkennungsfunktion hinzugefügt werden• die automatische Anpassung der hydraulischen Klemmkraft, die automatische Einstufung;Die AK-55 kann ausgewählt werden., der Schrägwinkel des Betts 75°;Standardzubehör:FANUC 0i-TF Hydraulic chuck Hydraulic turret Hydraulic tailstock Electronic handwheel Lubrication system Cooling system Work lamp Pilot lamp Full protection guard Air conditioner Chip conveyor Leveling blocks & bolts Tools & tool-box Operation manualsZusatzzubehör:GSK CNC-System SIEMENS CNC-System Hydraulischer Hohlschub Wärmetauscher Spezielle Vorrichtung Werkzeugsetzer Barfeeder
Produktspezifikationen
Spezifikation | Einheit | AK-10 | AK-15 | AK-25 | Ein AK-35 | AK-45. |
Max. Schwenken Sie sich übers Bett. | mm | 400 | 440 | 520 | 660 | 850 |
Max. Drehdurchmesser | mm | 300 | 300 | 420 | 550 | 800 |
Max. Länge des Werkstücks | mm | 600/850/100 | 600 | 625/1000/1500/2000/3000 | 890/1640/2000/3000 | 1500/2000/3000 |
Max. Drehlänge | mm | 500/700/950 | 450 | 530/905/1405/1905/2905 | 780/1530/1890/2890 | 1420/1920/2920 |
Kreuzfahrt (X) | mm | 210 | 180 | 230 | 305 | 450 |
Längsfahrt (Z) | mm | 530/710/1050 | 480 | 590/965/1465/1965/2965 | 855/1605/1965/2965 | 1450/1950/2950 |
X-Achsen-Schnellzufuhrgeschwindigkeit | m/min | 12 | 20 | 12 | 12 | 12 |
Z-Achsen-Schnellzufuhrgeschwindigkeit | m/min | 15 | 24 | 15 | 15 | 15 |
X/Z-Achsen-Versorgungsgeschwindigkeit | mm/min | 1260 | 1260 | 1260 | 1260 | 1260 |
Drehzahlbereich der Spindel | Umdrehungen pro Minute | 45 bis 4500 | 50 bis 4500 | 35 bis 3500 | 25 bis 2500 | 10 bis 2000 |
Spindelnase | - | A2 bis 5 | A2 bis 6 | A2 bis 8 | A2 bis 8 | A2-11 |
Spindelbohrung | mm | 50 | 62 | 87 | 92 | 131 |
Größe des Hydraulikverschlusses | Zoll | 6" | 8" | 10 " | 12" | 15"/18" |
Vorlagerinnendurchmesser | mm | 80 | 100 | 130 | 160 | 200/240 |
Art der Werkzeugpfosten | - | H8 | H8 | H12 | H12 | H12 |
Größe des Werkzeugbereichs (drehend) | mm | 25x25 | 25x25 | 25x25 | 25x25 | 25x25 |
Größe des Werkzeugbereichs (Boring) | mm | 32 | 40 | 40 | 50 | 60 |
Zeit für den Werkzeugwechsel | Sekunde | 0.4 | 0.72 | 0.3 | 1 | 1 |
Reisen der Schwanzbestände | mm | 530/730/980 | 460 | 490/865/1365/1865/2865 | 706/1456/1816/2816 | Für die Verwendung in Kraftfahrzeugen |
Durchmesser der Schwanzfeder | mm | 80 | 80 | 85 | 110 | 140 |
Schwanzfederfeder | - | MT4 | MT4 | MT5 | MT5 | USE-Betrieb |
Schwanzfederfeder | mm | 80 | 130 | 80 | 100 | 130 |
Hauptmotorleistung | kW | 7.5 | 11 | 15/18.5 | 22/30 | 100 |
Gesamtleistung | kW | 17 | 25 | 30 | 46 | 130 |
Arbeitsgenauigkeit | mm | IT6 | IT6 | IT6 | IT6 | IT6 |
Grobheit | μm | Ra0.8 | Ra0.8 | Ra0.8 | Ra0.8 | Ra0.8 |
Struktur der Betten | - | 45° | 45° | 45° | 45° | 45° |
CNC-System | - | FANUC oder SIEMENS | FANUC oder SIEMENS | FANUC oder SIEMENS | FANUC oder SIEMENS | FANUC oder SIEMENS |
Maschinenlänge | mm | 2875/3415/3440 | 2270 | Der Begriff "Fördermittel" ist in Anhang I der Verordnung (EG) Nr. 1235/2008 zu verstehen. | 3620/4725/5825/7000 | 6360/6860/7860 |
Maschinenbreite und -höhe | mm | 1500x1500 | 1470x1470 | 1545x1950 | 1820x2130 | 2350 x 2600 |
Maschinengewicht | Tonnen | 3.5/4/4.5 | 4.5 | 5/5.5/6.5/7.5/8.5 | 8/10/11,5/15.5 | 15/16/18 |
